Värmeöverföring av gjutjärnstrålar: funktioner vid beräkning

Det klassiska gjutjärnspaketet, som nostalgi för barndomen, står fortfarande fast bland mångfalden av aluminium- och bimetalliska radiatorer, halogener och konvektorer. Även om värmeavledning av gjutjärnstrålarna är lägre än för många moderna värmare, är de legendariska om dess styrka och enkelhet. Den rätta beräkningen av antalet sektioner och människans uppfinningsrikedom gör att du kan öka kraften i "gjutjärn" och skapa en varm atmosfär inomhus.

Klassisk retro

Med uppkomsten av kallt väder blir uppvärmningsradiatorer fokuserade på ökad uppmärksamhet hos bostadsboende och utgångspunkten för dialoger. Varför är det varmt i ett hus med centraliserad uppvärmning och inte så mycket i nästa? Vad gör temperaturen på gjutjärnsbatterier och därmed graden av din positiva och vad de är vanligtvis attraktiva?

Var plus där och minus

I motsats till frestelserna på den moderna marknaden för värmeanordningar är gjutjärnsbatterier bra:

• lång service upp till ett halvt sekel;
• korrosionsbeständig;
• brist på skum tack vare kanalernas ökade diameter;

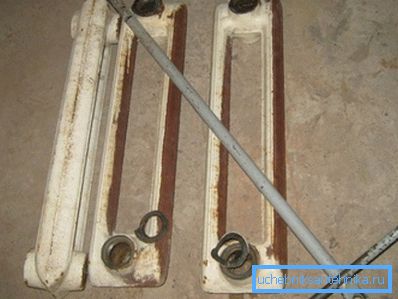

• förmågan att variera antalet sektioner
• lågt hydrauliskt motstånd;
• hög effekt;
• Värmekoncentrationen på grund av väggens betydande tjocklek och volymen av vatten inuti;

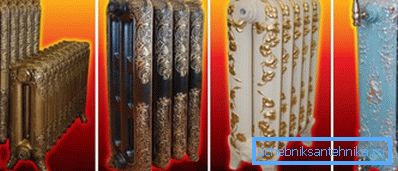

• dekorativa och golvmontering (moderna prover);
• olika kostnader - priset kan variera från 400 till 6000 rubel.

Uppbyggnaden av rost över tid kan inte kallas en väsentlig nackdel med produkten, men här är det värt att titta noga på följande:

• de är tunga. De är helt enkelt mycket tunga, och om en sektion väger mellan 6 och 7 kg, behöver du ett dussin av dem, inte ens i ett rum, utan också vikten av volymen vatten (1,35 liter);
• liten värmeöverföringsyta och låg värmeledningsförmåga hos materialet;

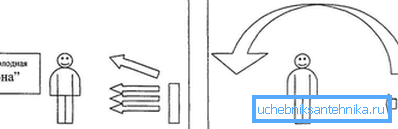

• värmeförökning sker genom strålning och endast 20% genom konvektion;
• dålig kompatibilitet med värmesystem som redan är utrustade med värmekontrollanordningar, vilket eliminerar bränsleekonomin.

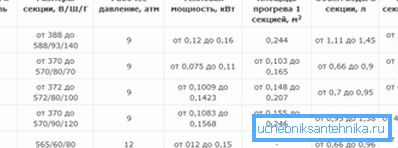

Den traditionella "gjutjärn" MS-140, avsedd för uppvärmning av bostadsområdet, fungerade som grund för framväxten av nya modeller - MS-140-500, MS-140-300, MS 140-180. De skiljer sig från deras massa, kapacitet, intershipavstånd etc.

Kalkylator i dina händer

Den viktigaste indikatorn på alla batterier för konsumenten är dess kraft- eller värmeöverföring - den tilldelade värmemängden under en viss tidsperiod. Att veta vilken värmeöverföring i gjutjärnstrålarna, bokstavligen överbelasta inte huset / lägenheten och ordna inte Afrika.

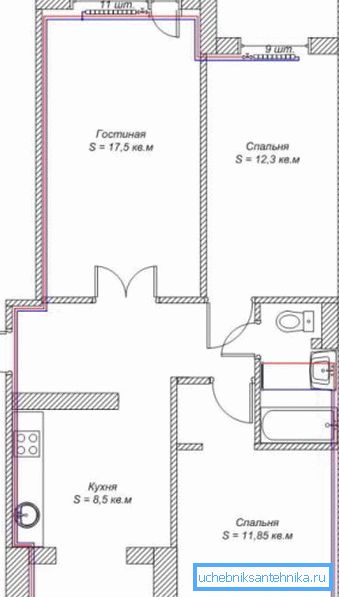

Flera faktorer kommer att påverka beräkningen av värmeparametrar:

• antal fönster;
• takhöjd;
• rumsareal;
• antal ytterväggar;
• maximal subzertemperatur i regionen.

Den nödvändiga effekten beräknas på flera sätt, bland vilka du kan välja minst förvirrande och bekvämt.

Var uppmärksam! Var inte rädd om du som ett resultat av matematiska operationer får ett bråknummer. Runda upp det - en liten "re" är alltid bättre än en liten "inte tidigare".

Elementär, Watson

Grunden för denna beräkning är en extern vägg med fönster i ett panelhus (SNiP II-3-79). Om ditt rum har 1 vägg med 1 fönster, då för varje 10 m2 behöver du 1 kW radiator effekt. Två ytterväggar ökar effekten till 1,3 kW.

Det andra enkla sättet att beräkna området i rummet med en takhöjd på minst 2,5 m, vilket är tillräckligt med 100 watt per kvadrat.

Formeln har följande form:

S * 100 = N totalt, var

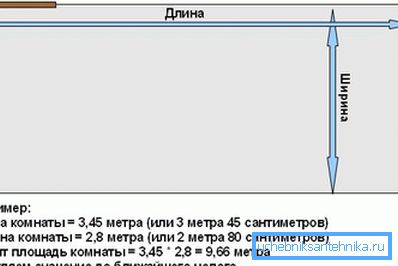

• S - område av rummet (längd * bredd);
• N totalt - den totala värmekapaciteten.

Den nominella värmeffekten för gjutjärns radiatoravsnittet är i genomsnitt 140 W och genom att dividera Ntot med denna figur kan du ta reda på det nödvändiga antalet sektioner.

Med rumsvolymen

I detta fall används följande formel för matematiska operationer:

h * s * Nm = N totalt, var

• h - takhöjd;
• S är området i rummet;
• Nm är standard effektvärdet per 1 m3, vilket är i genomsnitt 41 W / m3.

Var uppmärksam! Med korrekt isolering och närvaron av dubbla glasfönster reduceras värmekraften från 41 till 34 W per m 3.

Om någon glömde fysiken kan uttrycket h * S ersättas med symbolen V, vilket betyder samma volym - bredd * längd * höjd. I detta fall kommer formeln att ha samma värde, men se kortare:

V * Nm = N totalt

Värmeffekten av en sektion av gjutjärnstrålaren beräknas på samma sätt som ovanstående metod: Ntotal / 140 W. Återigen bör vi inte glömma att de föreslagna beräkningarna är baserade på ett genomsnitt på +20 ° C inomhus och minus detsamma på gatan. Därför bör du inte rabatta klimatområdet där kylaren ska ge dig komfort.

Var uppmärksam! Om rummet är vinklat eller med balkong, läggs 20% till den beräknade effekten (N totalt). För vardagsrum är den resulterande indikatorn för antalet batterisektioner avrundad, för köket - till en mindre.

Nota bene

Eftersom radiatestesterna sker under laboratorieförhållanden kan vissa data skilja sig under drift. Exempelvis kommer den deklarerade värmeöverföringshastigheten av 1 sektion av en järnjärnstrålare till 160 W vid en verklig kylvätsketemperatur i systemet från 60 till 70 ° C avsevärt att minska.

Värmeisolering av problemområden, speciellt i ett privathus som ligger på marken, kommer att spara dig varmt:

• 200 W i ingångs- / balkongdörren
• 100 W i fönstergruppen.

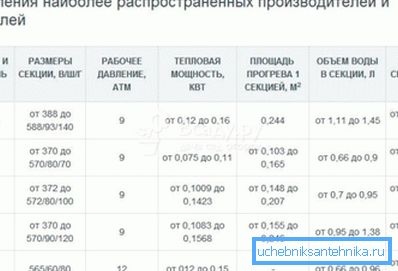

Var uppmärksam! Jaga inte exotiska men billiga produkter. Om kapaciteten i sektionen, nippelhålets tråd, är värmeöverföringen av gjutjärnstrålaren ms 140 indikerad av den ryska / vitryska tillverkaren, då kan exempelvis "kinesiska" inte ha sådan information. Det är svårt att föreställa sig vad du riskerar.

Oskyldiga tricks

Några enkla tricks hjälper till att öka värmeledningen i kylaren:

• Konstant vidhäftning till produktens yta - damm, speciellt mellan sektionerna, försämrar värmeväxlingsprocessen avsevärt.
• måla ytan korrekt - ta bort det gamla lagret, avfett, applicera en primer (GF-021), färg (PF, MA);

Var uppmärksam! Dessa oljemålningar ges som det mest prisvärda och optimala. Anvisningarna på banken hjälper dig att välja specialfonder.

• installera en värmereflekterande folieskärm bakom radiatorn - detta kommer att vara särskilt effektivt på ytterväggen;
• kontrollera "insidan" av produkten för gräs, som kan uppstå efter att ha anslutits till systemet, det är för dem att fraktionerna av soporna klamrar, ackumuleras;
• Om du gör installationen själv, låt inte batteriet skeva - det kommer att störa kylvätskans cirkulation.

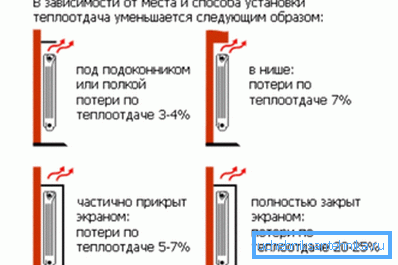

• hålla sig till standardinställningarna för att placera batteriet mot väggen, fönsterbrädan;
• Blockera inte flödet av varm luft med möbler, skärmar.

I slutet

Valet av gjutjärnstrålar i huset bestäms av det ekonomiska tillfälle, önskan att betraktas som en förtrollare av antiken / tekniska innovationer, nostalgi eller brådskande behov. De relativa nackdelarna överlappar produktets absoluta hållbarhet och renheten i sin inre värld. Designen av senare modeller är så annorlunda än de tidigare som de kommer att bli en magnifik dekoration av rummet.

Videon i den här artikeln visar processen att montera en gjutjärnstrålare.
