Värmeklappen ökar effektiviteten hos ugnen

Metallkokning och uppvärmningsugnar har en otvivelaktig fördel - kompaktitet. En sådan enhet kommer inte ta upp mycket utrymme i ditt hem eller hus. För att förbättra effektiviteten i stål- och gjutjärnskålar används en tegelvärmesköld.

Nackdelar med metallkokare och hur man fixar dem

1. De kompakta dimensionerna av metallugnar har en nackdel - luftvärmeväxlingsytan är för liten.
2. Dessutom har gasformiga förbränningsprodukter en mycket hög temperatur - från + 300 grader och mer. Därför måste vi tänka på brandsäkerhet och värmeisolera skorstenen.
3. Såsom är känt är effektiviteten hos eldstäder proportionell mot den inversa temperaturen hos förbränningsavfallet. För tillagning använder kokningsenheter långt ifrån all den genererade värmeenergin.
4. Dessutom har sådana ugnar vanligtvis korta skorstenskanaler. Därför absorberas de lite värme.

Var uppmärksam! Av alla dessa skäl noteras instruktionen att den maximala värmeförlusten av enheterna faller på skorstenen, genom vilken förbränningsprodukterna släpps ut i atmosfären. Det är faktum att en stor andel av värmen från de använda bränsletorkugnarna spenderar på "uppvärmning av gatan".

1. Sådana värmeförluster är irrationella från någon synvinkel. Det finns ett behov av att minimera dem. Ett av de vanligaste sätten att minska energiförlusten hos en ugn är att utrusta enheten med egna händer med en värmesköld.

Vad är en enhet

1. Skölden är en liten tegelvägg fäst vid ugnen, inom vilken det finns ett utvecklat system av skorstenar..
2. Sådana anordningar tillverkas nästan aldrig med en eldstad.. Skölden upphettas på grund av att gaserna avlägsnas från kaminen. Strukturen kan inte väggen kasta mycket värme i miljön.

1. Det finns mer komplexa och bekväma mönster, vars pris är högre. De är utrustade med sina små ugnar. De kan tillverkas oberoende av kokplattan och fästas till exempelvis spisar med öppen spis.
2. Tegelstenen har god värmeledningsförmåga, och viktigast av allt - hög värmekapacitet. Uppvärmning när du steker ugnen eller matar, ger han värmen till rummet i flera timmar. Så du kan få en analog av en tegelkamin. Bara enklare konstruktivt och för mindre pengar.

Var uppmärksam! Värme- och ugnsugnen med skydd kan klara en värmekraft på 7/14 kW. När bränslet brinner, ger väggen under en längre tid till miljön ca 1 kW värme. För att värma upp rummet oberoende är det inte tillräckligt, men så att det inte torkar ut snabbt, är denna mängd energi tillräcklig.

Konstruktioner av enheter

Värmeplattornas konstruktioner är indelade i två stora kategorier: de kan vara tjocka eller tunnväggiga.

Om väggtjocklek

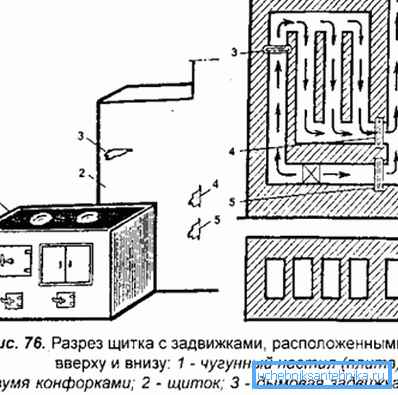

1. Tjockväggiga plattor läggs i halvsten. De måste förvärmas väl. När en spishäll med värmeklaff används ständigt, är en sådan anordning tillrådlig. Bland annat - tjockväggiga strukturer är att föredra ur sikte på brandsäkerhet.

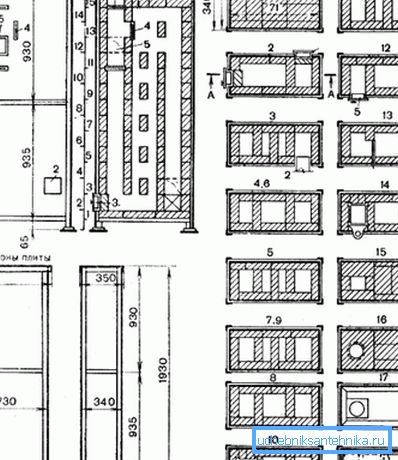

2. Uppvärmning av tunnväggig flik placeras i en kvart av en tegelsten. För att uppfylla brandskyddskraven är sådana strukturer ofta täckta med metallöverdrag.
3. Ytan på väggarna kan vara plasterad, kaklade med kakel eller, efter att ha avslutat lederna, lämnat utan att avslutas. Det är nödvändigt att riva ugnen med en värmevakt under dess läggning.

1. Apparaten kan fungera i två olika driftssätt - vinter och sommar. I den första av dessa är konstruktionen helt uppvärmd, i den andra delen.

Var uppmärksam! När värmeskölden läggs, tillämpas ökade brandskyddskrav på dem. Till exempel bör enheten byggas nödvändigtvis på en separat grund. Det måste vara vattentät.

Vilken koppling föredrar

Upplagt värmeplattorna med egna händer, med hänsyn till flera rekommendationer.

1. Mer rationell konstruktion i halvsten. Tunnväggiga strukturer upphettas snabbare, men kyler snabbt.
2. Lägga in? tegelstenar behöver dessutom följa ökade brandskyddsåtgärder. Så det är önskvärt att ta liknande brädor i ett stålhölje.
3. Temperaturen i avgasförbränningsprodukter bör inte vara mindre än + 100 °. Annars kan traktionen i ugnen falla avsevärt, och kondensatet börjar lösa sig på elementen.
4. Som i alla ugnsskorstenar ska ventilerna användas för justering. Annars, i kallt väder, kommer temperaturen i rummen att sjunka mycket snabbt.
5. Beställa värmeskölden är gjord av vanliga röda tegelstenar. De måste vara korpulenta, klyftan i det material som behövs för värmeisolering, och det är i detta fall till någonting.
6. För bindning måste murbruk använda ugnslera. Cement-sandblandningen är inte resistent mot hög temperatur.

Arbetssystem

Enligt användningsprincipen utmärks två typer av apparater.

Kanalsköldar

1. Inuti denna enhet finns en slags labyrint av skorstenar som har samma sektion.
2. När sådana värmeplattor är placerade kan de ha både horisontella och vertikala partitioner.
3. Termisk energi till förbränningsprodukternas väggar ger en jämn rörelse längs hela kanalens längd.
4. I kanaltypen av enheter, hoppar jopparna ofta för skorstenen. De är inhägnad av partitioner. Det är nödvändigt att under sommarperioden värms inte ugnen i rummet.

I ugnar-eldstäder behövs inte hoppare, eftersom de är utrustade med skärmar för ökad värmeåtervinning. Anordningen för en kraftfull metallenhet, till exempel för Bayern (värmekraft på 14 kW) utan en sådan bygel borde inte göras. (Se även artikeln Biofuels for eldstäder: funktioner.)

Bell-enheter

Värmeskölden av kolpak-typen består av ett eller flera hålrum, som är förbundna med skorstenar. Utgången och ingången på kanalen i alla kepsar görs mycket under toppen av sitt plan.

Varför är det nödvändigt? Uppvärmda luft- och ugnsgaser strömmar alltid uppåt. Penetrerar in i locket, gaserna innan de svalnar kommer att ligga där. När de ger upp sin värme, kommer de att ersättas av en ny del av uppvärmda förbränningsprodukter, och de kommer att strömma nedför skorstenen till gatan.

Var uppmärksam! Man bör komma ihåg att två-flikskärmen kommer att ta mer termisk energi från förbränningsavfallet än en-flik-motstycket. Deras kostnad är densamma, för materialkostnader är likvärdiga.

Funktioner av kretskortets genomförande

1. Förutom rektangulära enheter, när det inte finns tillräckligt med utrymme i rummet, är en hörnskärm ofta utrustad. Förutom det faktum att denna design sparar en användbar volym, på grund av det större värmeväxlingsområdet, ger den av mer energi.

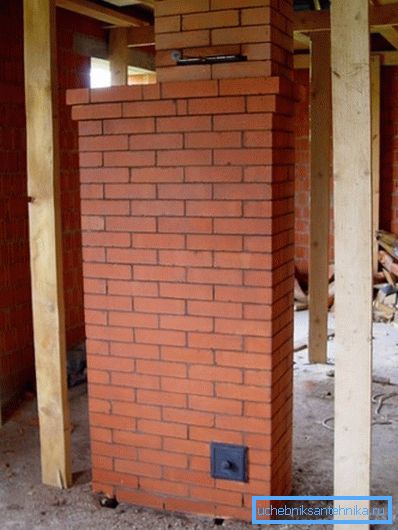

2. Om du utrustar fliken med en separat eldstuga, omvandlas den från en extra del av kaminen till en fullvärdig värmeutrustning.
3. Egen bränslekammare behövs för att inte smälta ugnslocket. (Se även artikeln Uppvärmning ett privat hus med ved: funktioner.)

slutsats

Genom att göra en värmesköld med egna händer kommer du att öka produktiviteten i huvudugnen, tack vare den förbättrade värmeväxlingen i rummet.

Kolla in videon i vår artikel, den innehåller mycket mer information.
