Värmekällor med dubbla kretsar - värmegaranti i huset

Inte alltid systemet med centraliserad uppvärmning och varmvattenförsörjning fungerar felfritt. Ofta finns det situationer där temperaturen på vattnet i batterierna lämnar mycket att önska, samma problem uppstår med varmt vatten. Dubbelkrets värmepanna kommer att bli en riktig frälsning i denna situation.

Vad ger installationen av pannan

Den viktigaste prestationen är oberoende från driften av varmvattenförsörjning och centraliserad uppvärmning. Det viktigaste är att hålla flödet av kallt vatten och värmen kommer att ge pannan.

Dubbelkretspannan ger sådana fördelar som:

• pannor tar inte så mycket utrymme, så att de kan installeras även i småstadslägenheter där bristen på ledigt utrymme är ett vanligt fenomen. Det finns inget behov av att ange ett separat rum för dem

• Den stora delen av moderna modeller är försedda med anordningar för att justera driften av uppvärmning. På grund av detta är det möjligt att uppnå ett optimalt mikroklimat i lägenheten;

Var uppmärksam! Förutom att justera värmeoperationen uppnås också betydande besparingar i kostnaden för uppvärmning.

• Säkerheten efter installationen av pannan i hemmet minskar inte, tillverkarna använder flerstegsskydd av enheten mot överhettning, så att även om en brännare misslyckas kommer den helt enkelt att stängas av och inget dåligt kommer att hända.

Det finns flera mindre brister:

• varmt vatten börjar inte strömma omedelbart, men efter en tid är det typiskt att springa varmt vatten. Faktum är att dubbelkretsuppvärmningskedjan snabbt måste ta tid för att värma upp kallvattnet som passerar genom röret, vilket kommer att ta lite tid.

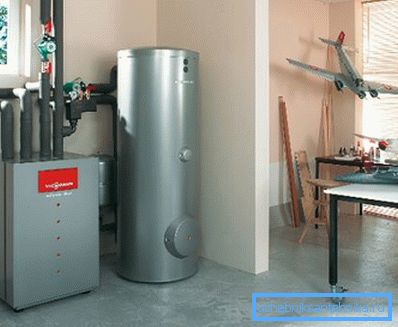

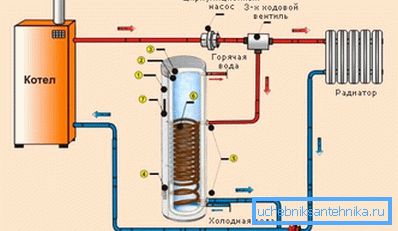

Var uppmärksam! Om behovet av varmt vatten är bra, så är det meningsfullt att sluta vid det kumulativa varmvattenförsörjningssystemet (HWS). I detta fall sätt pannan, som lagrar några dussin liter varmt vatten.

• När den används för varmvattenförsörjning, levereras varmt vatten endast vid en punkt. Om området i lägenheten / huset är stort, är det inte särskilt bekvämt.
• piping en dubbelkrets värmepanna är mer komplicerat än en enkrets en.

Klassificering av dubbelkedja

Klassificering av en sådan anordning kan utföras på flera grunder, till exempel enligt typ av tändning, installationsmetod, typ av bränsle osv. Innan du väljer en viss modell, är det trevligt, åtminstone i allmän form, att bekanta dig med typerna av liknande anordningar.

Genom metoden för installation kan identifieras:

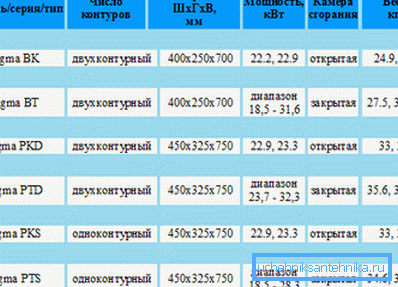

• väggmodeller - används ofta i stadslägenheter

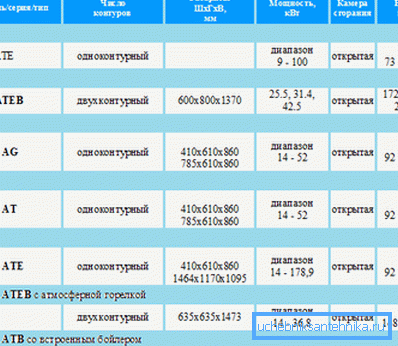

• golvanaloger - De är mer kraftfulla, men de upptar också platser som inte ett exempel. Sådana modeller används oftast i privata hem och separata rum finns för dem.

Värmekedjor med dubbla kretsar kan klassificeras efter typ av arbete:

• med en öppen förbränningskammare (det andra namnet är atmosfäriskt) - de skiljer sig åt med låg kostnad men effektiviteten är låg, temperaturen hos gaserna vid utloppet är ca 1000? Luften för brinnande bränsle tas direkt från rummet där pannan är installerad.
• turboladdade modeller - här är kammaren redan stängd och bränslet bränns med större effektivitet;

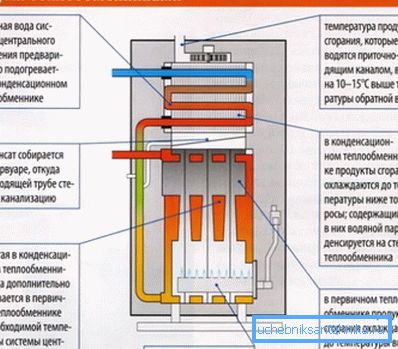

• Kondenspannor - hittills, vad gäller effektivitet, kanske det bästa alternativet. Vid utloppet har gaserna en temperatur som redan är i storleksordningen 500 ° C, det vill säga effektiviteten hos enheten är högre (enligt tillverkarna, cirka 30% jämfört med atmosfäriska analoger). Den enda nackdelen är kostnaden, priset på kondensationsmodellen kan vara flera gånger högre än värdet av "aspirerade".

Enligt typ av tändning kan identifieras:

• modeller med elektronisk tändning, i detta fall kommer automationen att styra brännarens funktion baserat på kylvätskans temperatur;
• och enheter där tändningen utförs med hjälp av en piezo. Huvudfördelen kan betraktas som oberoende av el, sådana anordningar används oftast i hus och i hus, där det kan vara strömavbrott.

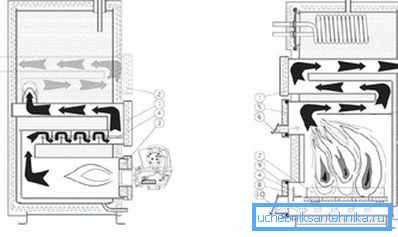

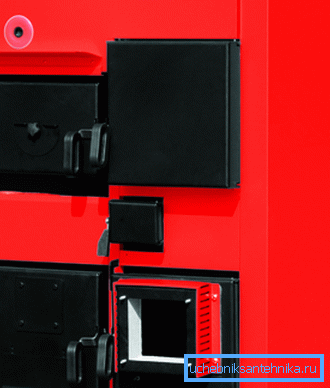

Separat stå uppvärmningskedjor med dubbla kretsar. Sådana anordningar är avsedda att användas på en gång 2 typer av bränsle. Sådana buntar som eldgass, gasdieselbränsle, veddieselbränsle, gaselektronik etc. används. Huvudskillnaden från konventionella anordningar är att det finns två förbränningskamrar samtidigt (en för gasformigt och fast bränsle).

Också ganska ofta är de dessutom utrustade med elvärmare, men elektricitet fungerar i detta fall som en försäkring och inte den främsta källan till värme. Vid byte av bränsle är det tillräckligt att byta brännare, det görs för hand utan att ringa specialister.

Var uppmärksam! Det är möjligt att ansluta mer än ett värmesystem till sådana enheter, eftersom det finns flera utgångar. Så arbetet med 2 eller ännu fler värmekretsar kan förses med en dubbelbränslepanna.

Läs mer om enheten och principen för driften av en dubbelkretsspanna

I ett nötskal kan principen om drift av någon panna beskrivas helt enkelt. Bränslet brinner, den energi som frigörs i denna process används för att värma vatten, som sedan levereras antingen till rören i värmesystemet eller till varmvattenledningen. Detta är en ganska förenklad tillvägagångssätt, så det är vettigt att överväga driften och pannans enhet mer detaljerat.

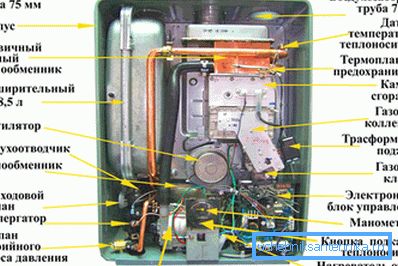

Enhet 2-kretspanna

Ett karakteristiskt särdrag hos en sådan anordning är närvaron av 2 värmeväxlare, varav en används för förvärmning av kylvätskan och den andra - för att tillgodose behoven hos varmvattenberedaren. På marknaden kan du välja mellan 2 alternativ:

• värmekopplingskedjor med 2 separata värmeväxlare (primär och sekundär). Primären består av kopparrör med fenor av kopparplattor - du behöver maximal värmeöverföring i ett litet område, så endast koppar används. Sekundär - används för varmvattenförsörjning;

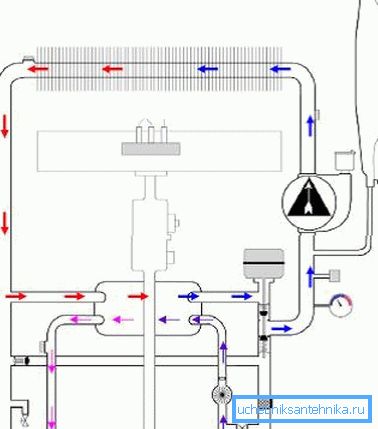

• I vissa modeller används "pipe in pipe" -systemet, det vill säga inuti ett rör med stor diameter (vatten rör sig längs det för uppvärmning), ett mindre rör är placerat, vatten för varmtvatten strömmar längs det.

Hur gör en 2-loop-panna

Justering av pannans driftlägen utförs med hjälp av en trefasventil, som är ansvarig för var hettan strömmar - till värmesystemet eller till varmvattenledningen.

2 driftlägen är möjliga:

• i husets uppvärmningsläge värmer den primära värmeväxlaren upp under bränslets förbränning och ventilen blockerar vattendriften i varmvattenröret;
• i varmvattenläget sker allting exakt motsatsen - värmesystemets värmemedium stoppar tillfälligt uppvärmning och allt varmt vatten går in i varmvattensystemet.

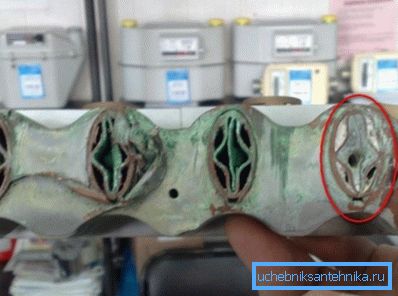

Med tanke på detta sätt att använda pannan är det bättre att hålla sig på modellen med 2 separata värmeväxlare. Faktum är att det bara gör reparationer enklare. Med tiden kommer kranvattnets sammansättning att göra sitt jobb och värmeväxlaren måste ändras, om det finns 2 av dem kommer bytet att bli billigare.

Är det möjligt att använda flera pannor samtidigt

Ibland passar denna separering av driftssätt inte, i vilket fall frågan uppstår om det är möjligt att installera en separat panna för uppvärmning och varmvattenbehov.

Det kan hävdas att:

• från rent teknisk synvinkel är det möjligt att ansluta två kedjor för uppvärmning, förutsatt att en av dem används speciellt för varmvattenförsörjning, är ologisk. Faktum är att i detta fall kan du glömma att justera vattnet i mixern, i det här fallet är det bekvämare att installera en kolonn för uppvärmning av vatten;

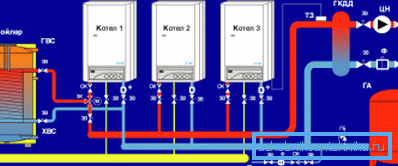

• Du kan ansluta flera lågkraftkedjor i en kaskad (dvs i serie). I det här fallet kommer varje nästa att ingå i arbetet efter att den tidigare strömmen inte räcker till. Detta ger det mest flexibla alternativet för att justera värmeoperationen, både konventionella och dubbla bränslepannor kan användas.

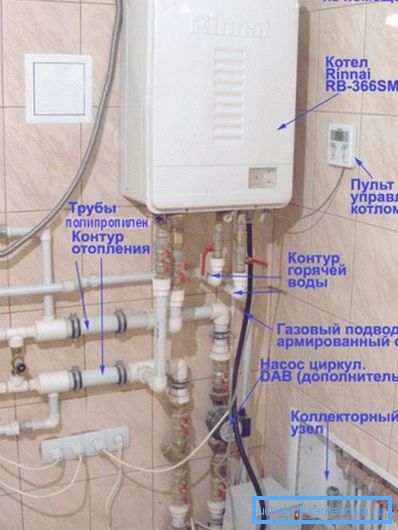

Egenskaper av bandning

Under bandningen förstår du rätt anslutning av pannan till värmesystemet. Om du vill kan du lista mer än ett dussin sätt. lämplig för olika situationer. Huvudskillnaden från anslutningen av en enkretspanna är att istället för en är det nödvändigt att arbeta med 2 utgångar - värmesystemet är anslutet till en och varmvatten till den andra.

Tänk på några allmänna rekommendationer:

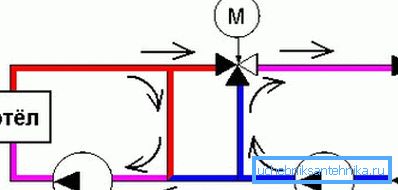

• Ofta finns det konsumenter med betydligt olika effektnivåer i värmekretsarna (till exempel, konventionella radiatorer kompletteras med ett "varmt golv" system i vissa rum). I detta fall införs en hydraulisk separator (även kallad anuloid eller hydroarrow) i värmekretsen. Detta möjliggör maximal separation av pannkretsen och kretsen med inkoppling av låg effektvärmare.

• rörledning kan förenklas betydligt om pannan redan har sådana delar av värmesystemet som en cirkulationspump, expansionstank, säkerhetssystem;

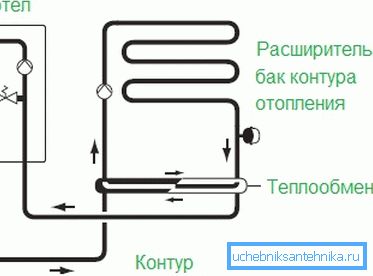

• Samma panna kan användas för ett kombinerat värmesystem, vatten kan användas i en separat del av det och frostskydd i ett annat område. Bindningsinstruktionen i detta fall kräver installation av en separator. Faktum är att denna enhet delar värmesystemet i 2 kretsar, energikällan för dem är vanligt, men de andra elementen (pump, expansionstank, etc.) är vanliga;

• Varmvattenförsörjningen är ansluten till det andra utloppet på pannan.

Sammanfattningsvis

Användningen av en 2-kretspanna kommer att minska husets beroende av centralvärme och varmvatten. Naturligtvis är kostnaden för en sådan apparat väsentlig, men komforten och besparingarna som erhålls genom att justera driften av värmesystemet är värda det. Det föreslagna materialet kommer att möjliggöra en översikt över typerna av pannor, enheten och driftsprincipen samt nyanserna av deras anslutning.

Videon visar ett exempel på att omsluta en dubbelkretsspanna.
