Värmeavledning av radiatorer: ungefärlig beräkning och

Uppgiften för någon radiator är att effektivt värma rummet. Därför är en av de viktigaste parametrarna för dessa enheter värmeöverföring, där kvaliteten på radiatorn kommer att klara uppgiften. Nedan betraktar vi vilka faktorer som påverkar denna parameter, vilken värmeöverföring är olika för olika typer av radiatorer och hur man beräknar den.

Vad är värmeöverföring

Så kallas värmeöverföring en indikator som anger den mängd värme som enheten sänder över en viss tidsperiod. Ofta kallas denna parameter även värmekraft, radiator eller värmeflöde. Det mäts i watt, förkortad - watt.

I vissa källor mäts emellertid denna parameter i kalorier per timme - 1 W motsvarar 859,8 cal / h. En sådan mätning är dock sällsynt.

Det bör noteras att värmeöverföringen från batteriet utförs av tre processer:

• Värmeväxling;
• konvektion;
• Genom strålning.

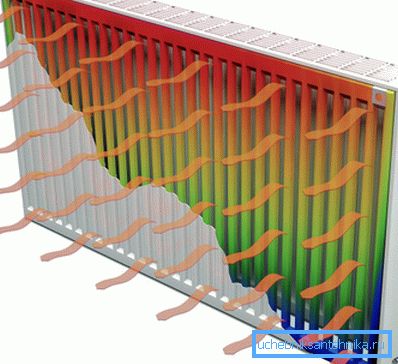

Varje batteri bär värme på alla tre sätt, men olika värmeanordningar har ett annat förhållande. I själva verket kallas radiatorer endast de enheter där minst 25 procent av värmen överförs genom direkt strålning. Emellertid har denna term fått en bredare betydelse, vilket medför att den också används för konvektionsapparater.

Värmeöverföring beräkning

När du ställer upp ett värmesystem med egna händer, måste du beräkna den önskade effekten hos enheterna. Valet och deras kvantitet beror på det. Å ena sidan försöker varje ägare att spara pengar, så det är inte meningsfullt att köpa extra batterier, men å andra sidan, om de inte räcker, kommer du inte att kunna behålla en bekväm temperatur i ditt hem.

Det finns två metoder för att beräkna värmeffekten hos en radiator som behövs för att värma ett rum:

• En ungefärlig beräkning, som baseras på det faktum att per 10 kvadratmeter av ett rum som har ett fönster och en yttervägg krävs en kilowatt av kraft. Om rummet har två ytterväggar behöver det 1,3 kW för att värma det.
• Beräkning med formeln är en mer komplicerad metod, men samtidigt tillåter man att få ett mer exakt värde.

Nedan finns en detaljerad titt på var och en av dessa metoder.

Ungefärlig beräkning

För att beräkna värmeöverföringsradiatorns radiatorer som är nödvändiga för att värma rummet måste du känna till följande parametrar:

• Typ av batteri;
• Dess storlek;
• Parametrar i rummet.

Nedan finns en tabell över värmeöverföringsradiatorer av olika material:

Var uppmärksam! Effektiviteten hos radiatorer påverkar hur de är anslutna. Den mest effektiva anses vara envägskoppling, där kylvätskan levereras ovanifrån och returet rinner ut nedanför. För enheter med ett stort antal sektioner är en diagonal anslutning effektivare.

Till exempel har rummet ett område på 18 kvadratmeter, och det är planerat att installera gjutjärnsbatterier i den. Eftersom värmeffekten från radiatorn är 160 W per sektion, i vårt fall behöver vi - (18: 150) x100 = 11,25 ~ 12 sektioner.

Var uppmärksam! Till salu hittar du soliga stålpaneler. För att beräkna deras nödvändiga effekt behöver du ett bord av värmeöverföring från stålvärmeväxlare, som vanligtvis tillhandahålls av deras tillverkare.

Beräkning med formeln

För att få önskat värde måste du använda följande formel - P = Sxhx41, där:

• P är önskat värde.
• h - Rummets höjd.
• S är dess område.
• 41 - är en standardindikator för minsta effekt per kubikmeter volym.

Det erhållna värdet ska divideras med sektionens nominella effekt för att ta reda på det nödvändiga antalet.

Tips! Om, som ett resultat av beräkningarna, erhålles ett bråknummer, bör det avrundas uppåt, eftersom brist på effekt kommer att ha en mycket större effekt på rummets komfort än dess överskott.

Funktioner av enheter av olika slag

Som vi upptäckte är värmeöverföringsegenskaperna hos värmningsradiatorer i stor utsträckning beroende av materialet från vilket de tillverkas.

Nedan ser vi närmare på värmeöverföringsegenskaperna hos olika typer av batterier:

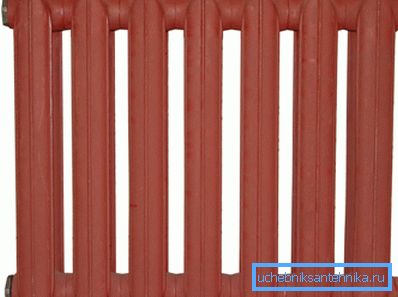

• Gjutjärn - skiljer sig åt i lägsta effektivitet. Dessutom beror denna parameter på det interaxiella utrymmet. Detta beror på hans stora uppstart - från 120 till 160 watt. Värmeväxlingen sker huvudsakligen på grund av direkt strålning och endast 20 procent kommer från konvektion.

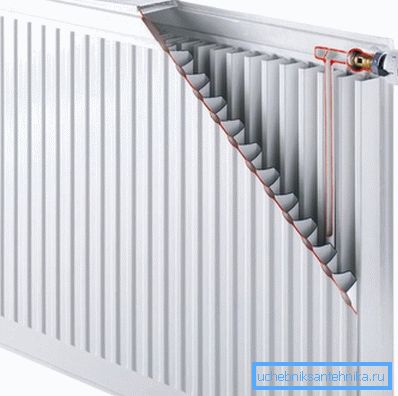

• panel - Värmeöverföring av stålradiatorer är inte mycket högre än gjutjärnets, men för att förbättra värmeöverföringen är byggnaden tillverkad av flera paneler, mellan vilka fenorna är belägna. Således ökar andelen konvektiv värmeöverföring signifikant.
• aluminium - Effektiviteten är betydligt högre än de två tidigare typerna av enheter, men omfattningen av sådana batterier är begränsad. Faktum är att de inte är konstruerade för högt tryck, vilket är tillgängligt i centraliserade system, och är också avsedda att fungera uteslutande på ett renat kylmedel.

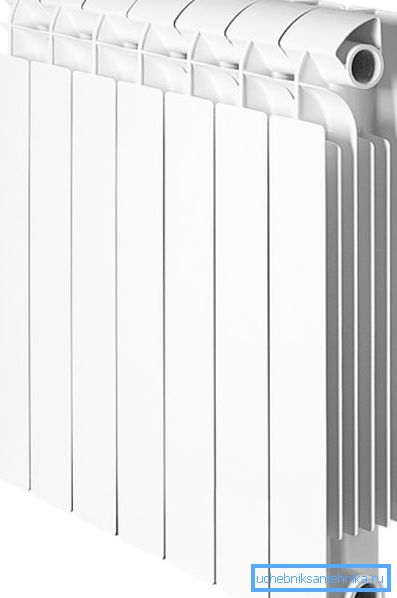

• bimetalliska - När det gäller effektivitet överstiger de även något överallt aluminiumenheter, och är samtidigt hållbara, vilket gör att de kan användas i centraliserade system. Naturligtvis är priset på dessa enheter det högsta, men på grund av den höga effekten är det möjligt att installera radiatorer med färre sektioner än för att spara lite.

Var uppmärksam! För att radiatorn ska arbeta med full effekt måste den installeras ordentligt - utan att vippa och på ett visst avstånd från väggen enligt instruktionerna. Användningen av reflekterande penofol fixerad på väggen bidrar också till att öka effektiviteten.

Här är kanske alla de viktigaste punkterna som du borde veta om värmeflödet av radiatorer för att korrekt beräkna värmesystemet och inte misstas med deras val.

slutsats

Värmekraften för radiatorer är en av deras viktigaste egenskaper. Därför utförs beräkningen av bostadsvärmesystemet utan att det är omöjligt att säkerställa sin bekväma uppvärmning på vintern.

Du kan läsa mer användbar information om det uttalade ämnet från videon i den här artikeln.
