Värme golvvärme: skapa komfort och bli av med skrymmande

Ofta för uppvärmning av enskilda bostäder används ett vattenvärmesystem med värmepanna och radiatorer. Det finns många nackdelar med ett sådant system, men det viktigaste är behovet av att installera stora och inte alltid estetiskt utseende batterier, vilket förstöra utseendet på rummet. Därför blir uppvärmningen av ett hus med varma golv vanligare.

Funktionerna för utformningen av denna typ av klimatsystem kommer att diskuteras nedan.

Välja ett värmesystem

Radiatorer eller golvvärme

Innan någon ägare av en tomt som vill bygga sitt eget hus, är det förr eller senare fråga om att välja en typ av klimatutrustning. De vanligaste alternativen är värmeelement och golvvärme.

Det är nödvändigt att föredra detta eller det här systemet vid det stadium då projektet för uppvärmning av ett privathus utvecklas.

För att göra det enklare för dig att fatta beslut, kommer vi att lista upp funktionerna i båda systemen:

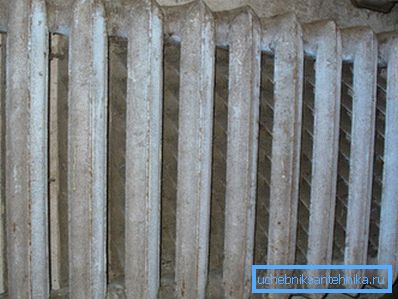

• skrymmande delar av radiatorer passar nästan aldrig in i rummets design, medan rören under golvet blir helt osynliga;

• Uppvärmningsradiatorer släpper upp värmen i alla riktningar, vilket resulterar i signifikanta förluster genom väggarna, och golvet värmer upp luften i rummet uteslutande.
• värme radiatorer kräver uppvärmning av luften till en temperatur på 20-22 grader Celsius för att uppnå komfort i rummet, och ett system med varmt golv skapar komfort även vid 18-19;
• Uppvärmningsradiatorer (förutom gjutjärn) har låg inerti - de värms upp snabbt och svalna, medan varma golv tar tid för att värma upp rummet, men efter att kylvätsketillförseln stannat kvarstår temperaturen i rummet högt under en längre tid;
• Kostnaden för drift av radiatorvärme är högre än kostnaden för att upprätthålla ett uppvärmt golv.

Var uppmärksam! Varmuppvärmning - golvvärme eller radiatorer - kräver en värmepanna. Dess typ och kraft beror på det använda uppvärmningssystemet. Välj därför mycket noggrant, för att ändra något senare blir antingen omöjligt eller mycket dyrt.

Utformningen av något värmesystem: ett varmt golv och radiatorer kräver betydande finansiella investeringar. Men i det första fallet kommer pengarna att vara mycket större. Denna faktor begränsar den breda fördelningen av den beskrivna typen av uppvärmningsnät.

Det bör noteras att installationshandboken för klimatsystem gör det möjligt att kombinera ett uppvärmt golv och värmeelement. Det viktigaste är att ha tillräckligt med pannans prestanda och att organisera den korrekta cirkulationen av kylvätskan (om den används).

El eller vatten

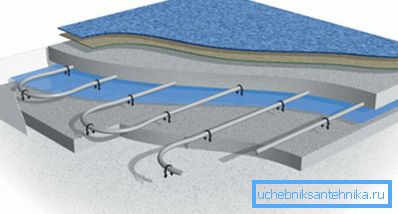

Så du har bestämt dig för att värma huset med värmeisolerade golv men inte radiatorer. Därefter måste du göra ett val till förmån för en viss energikälla. Här finns två alternativ: använd el eller rör genom vilka vatten cirkuleras, värms upp av pannan.

Tänk på fördelarna och nackdelarna med varje schema:

1. Vid användning av elektricitet kan höjden på betongskivan vara 3 till 6 cm, om du monterar rören, ökar tjockleken upp till 15 cm av uppenbara skäl.
2. Elektricitet som energibärare kostar mer än gas eller fast bränsle, så om du vill använda ett uppvärmt golv som huvudvärme, är det bättre att använda vatten, annars kommer kostnaden för verktyg att vara för hög.

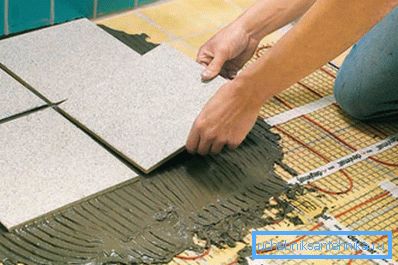

Tips! I specialkonstruerade butiker finns speciella termiska mattor tillgängliga för försäljning, som har hög värmeöverföring och är energieffektiva. Men de rekommenderas att monteras endast i små rum.

1. Konstruktion av uppvärmda golv är dyrare än el. Du upprepar dock upprepade gånger dina kostnader under drift. Dessutom kommer användningen av en gas- eller fastbränslepanna för uppvärmning istället för elektrisk att lindra kraftledningen, vilket är mycket viktigt för landsbygden.

utformning

Systemet har golvvärme och uppvärmning med radiatorer skiljer sig avsevärt från varandra. Felaktigt installerade eller felaktigt dockade batterier kan när som helst ändras, och reparation av golv golv kräver att du öppnar dekorativa golv och förstör betongskiktet.

Därför måste konstruktionen av ett värmesystem som använder golvvärme närmar sig mycket noggrant med hänsyn till alla befintliga SNiP, DBN, GOST och så vidare.

Korrekt utarbetat projekt låter dig bestämma:

• hur många material (rör, rördelar) behövs för att utrusta klimatnätet;
• hur många extra komponenter (cirkulerande pumpar för uppvärmning, manifoldmunstycken, avstängningsventiler) kommer att krävas i arbetsprocessen.

För att utveckla projektet behöver följande information:

• Rummets yta, höjden på taket i den och den geometriska formen av rummet;
• värdet av den optimala temperaturen som ska uppnås genom klimatsystemet;
• andra viktiga funktioner.

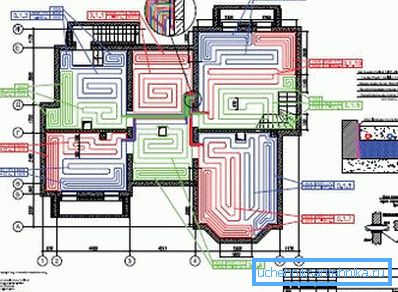

Var noga med att upprätta ett schema som anges:

• Monteringspunkter för kollektorskåp;
• layout av enskilda värmekretsar;
• platser för expansionsfogar och så vidare.

Tips! Beräkning och ritning kan utföras självständigt, men det är bättre att använda speciell programvara för detta ändamål. Datorn kommer mer exakt att ta hänsyn till alla nyanser och funktioner, samt låta dig undvika de flesta fel i designen.

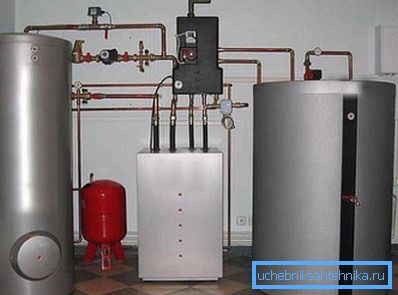

Det är nödvändigt att ägna särskild uppmärksamhet åt den installerade utrustningens termiska kapacitet. Det bör räcka för att höja temperaturen i rummen till en nivå av 20-25 grader Celsius. Detta kommer att göra det möjligt att kompensera för värmeförlust genom byggnadens olika strukturella element.

Kom ihåg att om du väljer elektrisk golvvärme, kan de inte läggas under inredningen, så du måste tänka i förväg om installationen av skåp, soffor, sängar och så vidare. Det är anledningen till att vattenuppvärmningssystemet är vanligare.

Designa ett varmt golv

utbildning

Nu kommer vi att bo mer detaljerat om hur man självständigt kan ordna uppvärmning av ett privat hus med uppvärmda golv.

Du måste börja från det förberedande arbetet, som består av följande åtgärder:

1. Marken förbereds. Tillåten höjdskillnad på golvet får inte vara mer än 5 mm. Annars bör självnivellerande föreningar användas för att eliminera asperiteter. Naturligtvis bör ytan rensas av murar, skräp och damm.

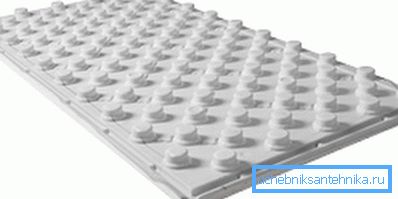

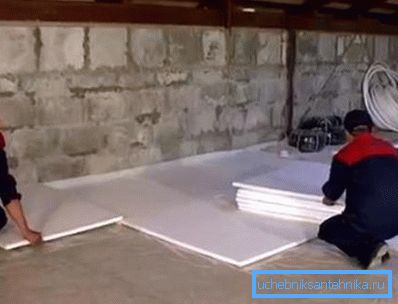

2. Ett material med låg konduktivitet för värmeledningsförmåga läggs på ett jämnt grovt golv.. Tjockleken ska vara minst 3 cm. Det är lämpligt att använda speciella mattor för golvvärme med redan fasta kamar för att hålla metallplaströr.

1. Det valda värmesystemet - ett varmt golv med en flytande värmebärare - kräver obligatorisk närvaro av ett speciellt dämpband. Den bör läggas vid korsningen av den grova basen och väggarna så att den ligger över isoleringsskiktet och skiktet.
2. Kylmedelsskiktet är täckt med en film med en värmereflekterande yta. Sedan läggs ett förstärkningsnät på toppen, på vilka rör är fastsatta med hjälp av plastklämmor. Sektioner av rörledningar som berör expansionsfogarna bör dessutom skyddas med bitar av plastband.

Var uppmärksam! Om du använde specialmaterial med förmonterade konsoler för värmeisolering, måste du fixa rören med hjälp.

montering

Vid installation av rören är det nödvändigt att bestämma hur kylmediet kommer att levereras till dem. Det finns ett golvvärmesystem genom värmekretsen eller som ett separat försörjningsrör och distributionsgrenrör. Den senare typen är att föredra, eftersom det gör det möjligt för dig att noggrant styra temperaturen i olika rum och minska belastningen på värme och elektrisk utrustning.

Om huset under uppbyggnad har flera våningar, bör samlare monteras på var och en av dem.

För att göra det är det bättre att utrusta ett specialskåp där det kommer att placeras:

• kylmedelsfördelningskammar;
• Låsanslutningarna som slår på och av vätsketillförseln.
• cirkulerande pumpar som säkerställer flöde av vatten eller frostskyddsmedel;
• kontroll- och styrutrustning.

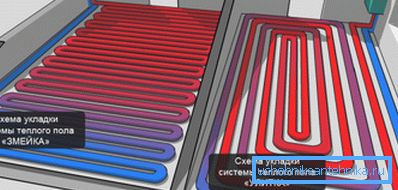

En slinga av rör som värmer golvet kan placeras enligt två vanliga system:

1. Snake.
2. Spiral.

Föredragen andra typ av styling. I detta fall reduceras värmeförluster från rör som ligger närmare byggnadens yttervägg. För mer enhetlig uppvärmning av golvbeläggningen är det nödvändigt att välja rätt tonhöjd för placering av slingorna.

I genomsnitt 1 kvadrat. meter av utrymme tar cirka 5 meter rör. Kom ihåg att den totala längden på en slinga inte ska överstiga 90 m. Om du behöver värma stora rum, ska du ansluta flera oberoende spiraler eller "ormar".

Trycktestning

Efter installationen, anslutning av kollektorer, elutrustning, tillförsel och urladdningsledningar ska systemet krympas. Med denna procedur kan du återigen kontrollera styrkan och tätheten på alla anslutningar och delar.

För att göra detta är det nödvändigt att trycka kylvätska i rören, vilket är något högre än standarden. I det här läget måste systemets varma golv och värme med radiatorer (om de finns) fungera i 24 timmar.

Övergången till nästa arbetsfas är möjlig endast efter eliminering av alla identifierade brister och läckor.

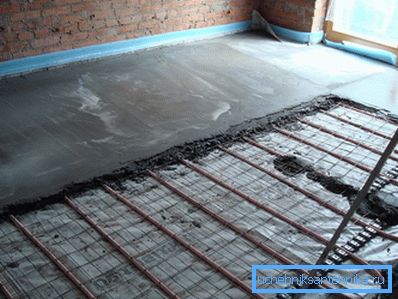

Betonghälla

Vid slutet av provet hälls de installerade rören med betongblandning, till vilken en mjukgörare tillsättes, vilket ökar plastens mjukhet. Arbetet måste ske vid det ögonblick då rören inte har svalnat, annars kommer de expanderade delarna efter att värmen är påslagen att leda till sprickor i undergolvet.

Var uppmärksam! Värmesystemet måste sättas på, värma rören, och sedan, innan du häller betong, stäng av.

Så snart betongen började sätta på pannan igen och kylmediet fick komma in i rören och ökade sedan sin temperatur. Denna operation bör fortsätta i tre dagar tills screed äntligen får styrka.

slutsats

Golvvärme är ett utmärkt sätt att värma rummen, eftersom det, förutom en mer enhetlig uppvärmning av luften, gör att du kan bli av med de oattraktiva radiatorerna. Detta är dock inte det enda sättet att dölja installationen av klimatnät.

Du kan lära dig mer om detta från videon som publiceras i den här artikeln.
