Värmare för ventilation: typer, installation, beräkning

Ämnet i denna artikel är anordningar för luftuppvärmning i tilluftventilation. Vi kommer att ta reda på vad de är och hur de är monterade. Dessutom måste vi ta reda på hur beräkningen av luftvärmaren utförs.

Användningsändamål

Och faktiskt, varför behöver du uppvärmd tilluft?

Det finns flera anledningar:

• Den låga temperaturen betyder oundviklig kondensation i ventilationskanalerna.. Eventuella åtgärder för isolering av ventilationsrör reducerar endast sitt antal, men löser inte problemet helt. Men uppvärmning av luften vid ingången från gatan gör att du kan glömma fuktkondensation.
• En isflyta i sovrummet eller barnskolan kommer knappast att göra din vistelse bekväm och säker för din hälsa.

Förresten: ofta i dessa rum är bara huven organiserad. Inflödet tillhandahålls på grund av luftcirkulationen mellan rummen.

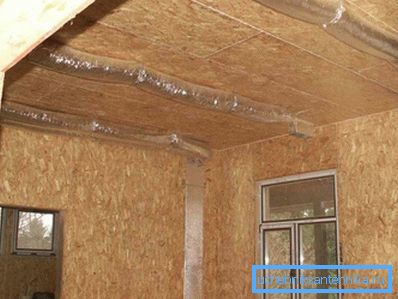

• Slutligen finns det en sådan sak som ett luftvärmesystem. Uppvärmd tilluft, tillsammans med värmeåtervinningssystem, eliminerar behovet av radiatorer eller golvvärme tillsammans med den komplexa och dyra ledningen av värmebäraren.

typer

Enligt vilka tecken kan värmare klassificeras?

Värmekälla

I sin kvalitet kan användas:

1. El.
2. Värme som genereras av en individuell värmepanna, pannrum eller kraftvärme och levereras till värmaren med kylvätska.

Låt oss undersöka båda systemen mer detaljerat.

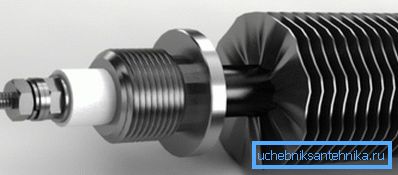

En elektrisk luftvärmare för friskluftsventilation är som regel flera rörformiga elvärmare (värmeelement) med flänsar som pressas på dem för att öka värmeväxlingsområdet. Elektriska kraften hos sådana enheter kan nå hundratals kilowatt.

Med en kraft på 3,5 kW är de inte anslutna till uttaget, men direkt till skärmen med en separat kabel; med kraft från 7 kW, rekommenderas kraft från 380 volt.

Referens: Ledaruppvärmning är direkt proportionell mot strömmen som strömmar genom den. Ökning av matningsspänningen minskar driftströmmen samtidigt som strömmen hålls kvar.

Vilka är fördelarna med en elektrisk värmare för ventilation mot bakgrunden av vattnet?

• Enkel installation. Godkänn att det är mycket lättare att ansluta kabeln till värmeanordningen än att cirkulera kylvätskan i den.
• Inget problem med linerisolering. Förlusten i strömkabeln på grund av sitt eget elektriska motstånd är två storleksordningar mindre än värmeförlusten i rörledningen med något kylmedel.
• Enkel inställning av lufttemperaturen. För att tilluftstemperaturen skall vara konstant är det tillräckligt att montera en okomplicerad styrkrets med en värmesensor i värmekretsens strömkrets. För jämförelse - systemet med vattenvärmare kommer att tvinga dig att lösa problemen med att matcha lufttemperaturen, värmebäraren och kraften hos pannan.

Har strömförsörjningen brister?

1. Priset på en elektrisk apparat är något högre än vattnet. Till exempel kan en 45 kilowatt elvärmare köpas för 10-11 tusen rubel; vattenvärmare av samma kapacitet kostar bara 6-7 tusen.
2. Vad som är viktigare är att det är skandaliga driftskostnader när man använder direktuppvärmning med el. För värmning av kylvätskan, överföring av värme till vattensystemet för uppvärmning av luften används förbränningen av gas, kol eller pellets; denna värme i kilowatt är mycket billigare än el.

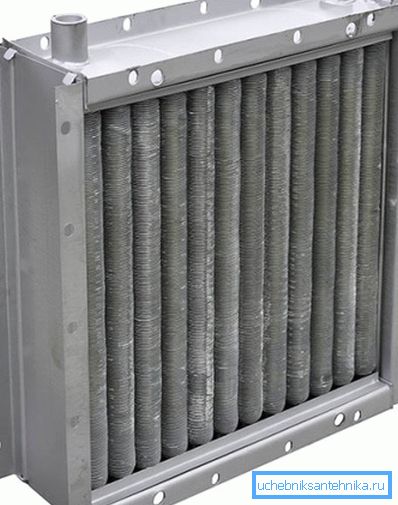

Varmvattenberedare för inloppsventilation är i allmänhet vanliga värmeväxlare med utvecklade fenor.

Vattnet eller ett annat kylmedel som cirkulerar genom dem avger värme till luften som passerar genom flänsarna.

Fördelarna och nackdelarna med systemet speglar funktionerna i den konkurrerande lösningen:

• Kostnaden för värmaren är minimal.
• Utgifterna under drift bestäms av typen av bränsle som används och kvaliteten på värmeöverföringsledningsisoleringen.
• Justering av lufttemperaturen är relativt komplicerad och innebär ett flexibelt system för styrning av cirkulationen och / eller pannan.

material

För elektriska luftvärmare används vanligen aluminium- eller stålflänsar på vanliga värmeelement; ett mindre vanligt värmesystem med en öppen volframspole.

För vattenvärmare karakteriseras av tre versioner.

1. Stålrör med stålfenor garanterar maximal låg kostnad för byggandet.
2. Aluminiumrör med aluminiumfinnor på grund av den högre värmeledningsförmågan hos aluminium garanterar en något högre värmeöverföring.
3. Slutligen ger bimetalliska värmeväxlare av kopparrör med aluminiumfinnor maximal värmeöverföring till priset av något lägre motståndskraft mot hydrauliskt tryck.

Anpassad exekvering

Ett par lösningar förtjänar speciellt omnämnande.

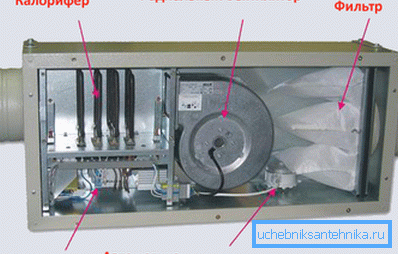

1. Luftaggregat är en värmare med förinstallerad fläkt för att leverera luft.

1. Dessutom tillverkar industrin produkter med värmeåtervinningsmedel. En del av värmeenergin tas från luftflödet i avgasventilen.

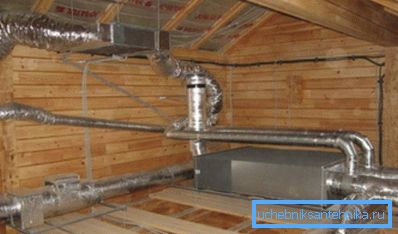

montering

Om det inte finns några speciella problem med installationen av elektriska apparater är allting något mer komplicerat med vattenanordningar. Vad är bindningen för ventilationsvärmaren? För ett självdrivet lågvärme luftvärmesystem skulle den enklaste lösningen vara att installera ett par slamventiler framför värmaren (vid reparation) och ett termostathuvud vid uttaget.

Dessutom kopplas inbindningen till det allmänna värmesystemet nödvändigtvis med en bypass, vilket möjliggör avstängning av anordningen utan att stoppa cirkulationen. Om en luftvärmare med hög kapacitet är ansvarig för att värma luften i hela byggnadens ventilation, är det uppenbart att sådan instruktion inte är lämplig. Här är ett av de möjliga omkopplingssystemen.

Förmodligen kräver systemet några kommentarer.

• Avstängningsventiler vid inloppet, som i föregående fall, behövs vid reparation eller byte av värmaren själv eller av avstängningsventilerna utan att stoppa cirkulationen i huvudkretsen.
• Ett grovt filter förhindrar beslag på trevägsventilen eller pumpen av skal, sand eller rost.
• Cirkulationspumpen tillåter kylmediet att cirkulera genom den lilla ringen genom bygeln.
• Avstängningsventilen förhindrar kylmedlet att röra sig genom bygeln i motsatt riktning: trycket på matarledningen är alltid större.

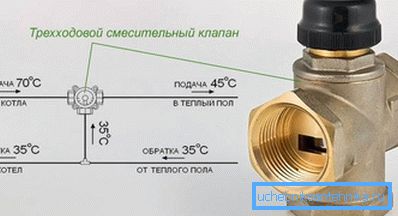

• Slutligen tillåter huvudelementet i systemet - en trevägsventil med en elektrisk drivenhet och en temperatursensor - att blanda värmeöverföringsmediet från tillförsel- och returledningarna och avge blandningen beroende på sensoravläsningarna.

Viktigt: Det ögonblick som inte anges på den schematiska bilden - det fungerar bara om det finns en spärrbricka på returledningen (till exempel på en av flänsarna på den nedre ventilen).

beräkning

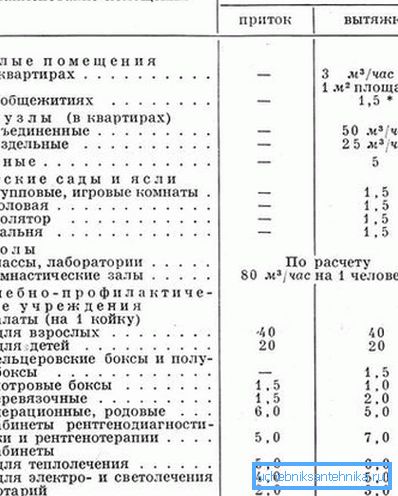

Vad är beräkningen av effekten i ventilationsvärmaren?

Här är en enkel formel av formen Q (W) = L * 0.335 * (Tv-Tn), där:

• Q-enhetens kraft;
• L är luftflödet i kubikmeter per timme;
• TV och Tn - temperatur utgående och injicerat flöde.

Så, för utetemperatur på -5 ° C, temperaturen för inloppsventilation + 18C och luftförbrukning på 500 m3 / timme, kommer beräkningen av ventilationsvärmaren att vara 500 * 0.335 * 23 = 3852.5 watt.

slutsats

Vi hoppas att vi kunde svara på alla frågor som har ackumulerats i läsaren.

Ytterligare fallmaterial, som vanligt, finns i den bifogade videon i den här artikeln. Lycka till!
