Vad är värmesystemen: vatten, luft, varmt golv och infraröd

Vad är värmesystemen och på vilka grunder klassificeras de? Vi måste bekanta oss med både beprövade långsiktiga operativsystem som används i privata och bostadshus, och med relativt nya lösningar som bara börjar bli populära. Så låt oss börja.

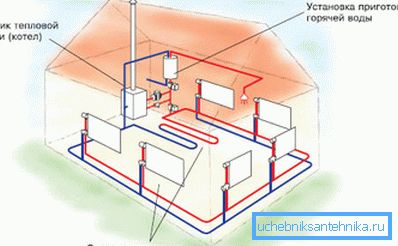

Vattenuppvärmning

Dessa typer av värmesystem har en gemensam funktion: värmeöverföringsvätskan används för att transportera värme från värmekällan till värmare.

Obs! I motsats till namnet spelar vatten inte alltid denna roll. Saltlösningar, eten och propylenglykol, använd motorolja används också. De jämförs positivt med vatten vid en mycket lägre fryspunkt, vilket gör det möjligt att inte vara rädd för avfrostning av rör och batterier.

Vattentyp av uppvärmning kan i sin tur klassificeras enligt en lång serie tecken.

Värmekälla

I denna roll kan vara:

• Pannrum eller kraftvärme. Kylmediet transporteras till huset längs två linjer av den termiskt isolerade vägen (tillförsel och retur); Vid ingången till huset är ett hissaggregat monterat, vilket stabiliserar värmeparametrarna för uppvärmningen på grund av inblandning av en del av kylvätskan i återcirkulationen. Den största nackdelen med systemet är stora värmeförluster under transporten.

Var uppmärksam! Dessa förluster betalas av slutanvändaren. Därför finns det många som vill växla från centralvärme till autonoma typer av uppvärmning.

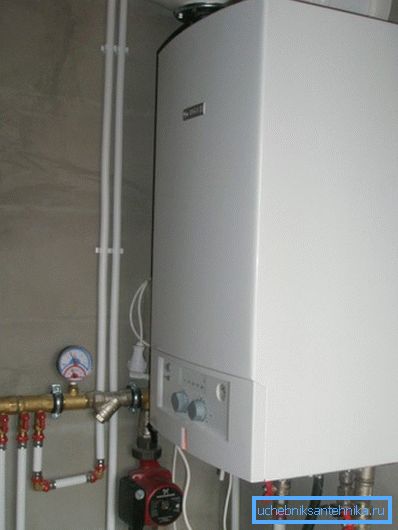

• Huvudgas. Gaspanna ger minimal uppvärmningskostnad (ca 70 kopecks per kilowatt-timme). För närvarande och inom en snar framtid är detta den mest lönsamma lösningen. Gas i gasflaskor och tankar är mycket dyrare - från 1,8 till 2,8 rubel / kWh.

• Ved, kol. Kostnaderna är något högre (1,1 - 1,4 rubel / KW * H). Den huvudsakliga nackdelen är kedlarnas låga autonomi: de kräver periodisk bränslepåföring och borttagning av aska.
• Dieselbränslepanna, Tvärtom kräver det inte ägarens uppmärksamhet i veckor. Nackdelarna är behovet av att lagra en stor mängd bränsle, lukt, höga ljudnivåer när man använder en solbrännare och höga kostnader för värme (3,2 rubel / kWh).
• Slutligen, elektriska pannor av alla slag. (Tenovy, induktion och elektrod) är mest praktiska i drift och säker. De kräver inte ofta underhåll eller borttagning av förbränningsprodukter. För allt gott du måste betala; i det här fallet, ganska specifika pengar på ungefär 3,6 - 3,8 rubel per kilowatt-timme.

Köldmediercirkulation

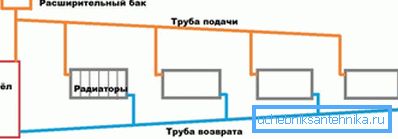

Det kan vara naturligt och tvingat.

Användbara: praktiserade installationssystem som kan fungera i båda lägena. I detta fall levereras pumpens insats till fyllningen av stor diameter (från DN 32) med en förbikoppling. Det behövs så att begränsningen av rörledningen inte minskar det redan låga hydrauliska huvudet i det naturliga cirkulationsläget.

Kylvätskeflödesriktning

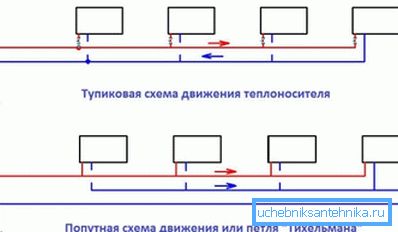

Det kan vara dödläge och passera.

1. Dödsänd typ av värmesystem innebär att kylmediet i olika delar av kretsen rör sig i motsatta riktningar.
2. Följande trafik innebär att vatten, frostskyddsmedel, olja etc. inte ligger på någon punkt i kretsen. Ändra inte rörelseriktningen mot motsatsen.

Top och botten tappning

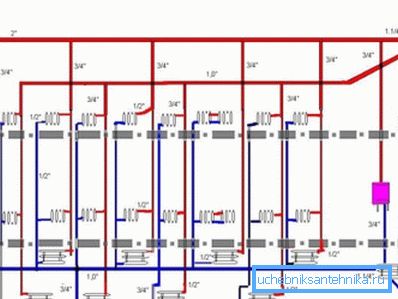

Allt är enkelt här: systemet med övre påfyllning förutsätter att värmeförsörjningsbädden (den horisontella grinden på rörledningen som förbinder stigarna) ligger på vinden och returflödesbädden ligger i källaren.

I fallet med lägre tappning separeras båda plankhusen i källaren. Stigarna är kopplade i par; varje par är ansluten med en bygel på husets övre våning eller i källaren.

arrangemang

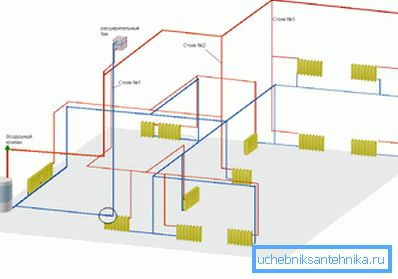

Separat vertikal och horisontell ledning; Villkoren verkar vara intuitivt förståeligt och behöver inte kommentarer. Det är dock värt att klargöra att de kombinerade typerna av värmesystem är vanligare i den verkliga världen. Till exempel, i en typisk bostadshus, är stigaren ett vertikalt ledningsdrag, men fyllningen är horisontell.

Anslutning av värmeanordningar

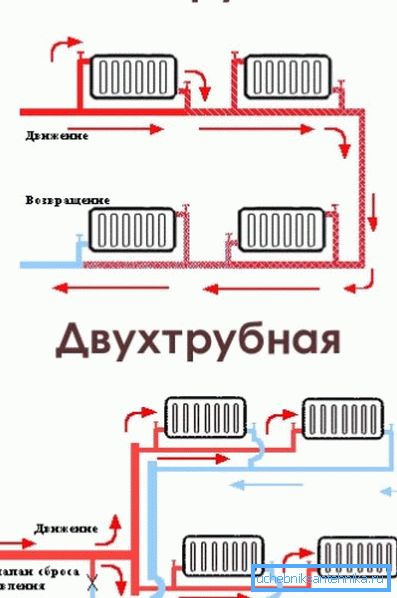

På grundval av detta är singelrörs- och tvårörskretsar utsedda.

1. I det första fallet är påfyllningen en ring mellan inlopps- och utloppsdysorna på hissens kammare eller husventiler. Värmeanordningar riva det ifrån varandra eller, vilket är mycket mer rimligt, kraschar parallellt med flaskan.
2. Det andra systemet innebär att varje radiator eller konvektor är en hoppare mellan matnings- och returledningarna.

Obs! I det allmänna fallet kräver en två-rörskrets att strypta varje instrument och balansera systemet när det börjar använda chokes. Instruktionen är kopplad till det faktum att hela cirkulationen annars går igenom enheter som är närmast kedjan eller hissen, vilket är fylld med avfrostning av långdistansradiatorer.

exotics

Vad är värmen förutom de vanliga och allmänt använda systemen med ett flytande kylmedel?

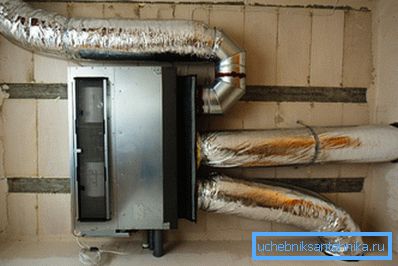

luft

I kylmedels roll serveras vanlig luft. Eftersom dess specifika värmekapacitet är liten måste stora volymer transporteras; Luftvärmesystem kombineras ofta med ventilation.

Lösningen är intressant i avsaknad av värmeanordningar i inredningen. Den största nackdelen är att den dolda installationen av luftkanaler endast är möjlig vid byggnadsskedet eller vid större reparationer av huset.

Varmt golv

I värmaren spelar hela golvets yta. För detta ändamål placeras ett rör med värmebärare, en värmekabel eller en filmvärmare i skiktet eller under ytbeläggningen. Arbetet kan lätt göras för hand, utan att specialister engagerar sig.

Uppvärmd golv är intressant för effektiviteten. Nej, priset på en kilowatt-timme av värme ändras inte: det beror bara på värmekällan. Besparingar uppnås genom effektivare temperaturfördelning och mindre takläckage.

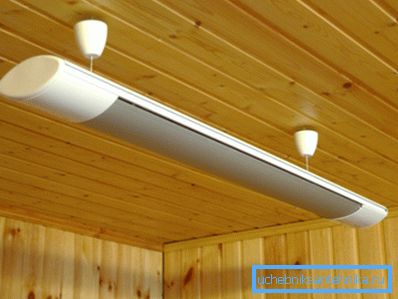

infraröd

Det mesta av värmen överförs från värmeelementet till föremål och personer i rummet på grund av termisk strålning och inte konvektion. Eftersom värmaren direkt påverkar temperaturreceptorerna hos husets invånare kan rumstemperaturen minskas till 15-16 ° C utan det minsta obehaget. Därför återigen energibesparingar.

slutsats

Självklart hävdar vår miniatyrgranskning av möjliga lösningar inom uppvärmningsområdet inte att vara komplett. Den bifogade videon kompletterar den med användbara och pedagogiska material. Lycka till!
