Vad är systemet för värmesystemet: subtiliteter

I flera våningar och envånings industri-, industri-, offentliga och bostadsbyggnader kan värmesystemen variera kraftigt i distribution och effektivitet.

Så, sådana system kan vara:

• öppet och stängt
• beroende och oberoende;
• ett-rör och två-rör.

Detta kan i hög grad påverka det slutliga resultatet när rummet är uppvärmt. Vi kommer nu att uppmärksamma sådana skillnader, bedöma deras fördelar och nackdelar och visa dig också ett videoklipp om detta ämne.

öppen

Princip för verksamheten

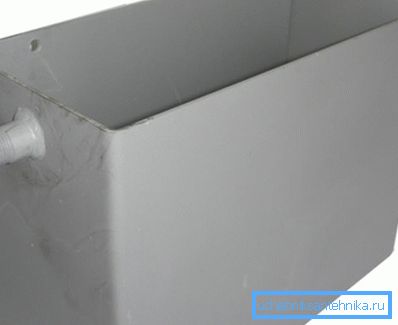

Obs. Det huvudsakliga kännetecknet för ett öppet system från en sluten är en expansionstank av öppen typ, från vilken vattnet förångas. Dessutom är sådana konturer oberoende.

Öppna värmesystem är oberoende, eftersom kylvätskan cirkulerar runt kretsen som ett resultat av naturligt tryck, utan användning av cirkulationspump. I sådana fall kan fasta bränslepannor, inklusive gasgeneratorer, samt spisar och eldstäder med vattenjacka (tankar för uppvärmning av vatten) användas som värmare.

Med antalet kretsar kan systemet vara både enkeltrör och tvårör, men det är nödvändigt att följa lutningen när man installerar 0,01% av den ursprungliga kylvätsketillförselpunkten. Eftersom det är ganska svårt att göra sådana beräkningar kan man gå vidare från beräkningarna av en lutning på 8-10 mm per meter linjär.

För normal drift av en sådan kontur måste expansionsbehållaren placeras ovanför det horisontella kylmedelsförsörjningsröret för att skapa pelartryck. Det vill säga varmt vatten från pannan under expansion går in i kretsen.

Men när trycket överstiger normen dumpas det helt enkelt i expansionstanken, och när kylvätskan svalnar, till följd av kolumntrycket, återgår det tillbaka till kretsen. Sådana containrar i privata bostäder är som regel installerade på vinden.

Vattencirkulationen i sådana system är ganska långsam, men det möjliggör en jämn uppvärmning av rören, vilket i sådana fall bör vara minst 40 mm i diameter. Av dessa skäl är sådana konturer oftast gjorda av stål, även om de också kan tillverkas av polypropen.

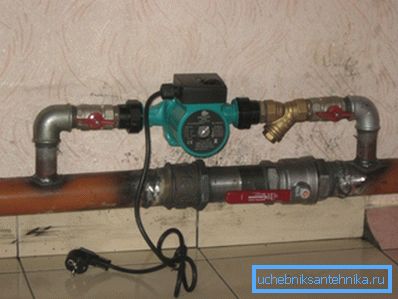

Men anvisningarna påverkar inte alls vid installationen av en extrapump i ett oberoende open-type system för att öka effektiviteten. Som du kan se på toppbilden, på huvudröret, mellan stroke för pumpen finns en avstängningsventil.

Den är blockerad och vattnet börjar röra sig genom cirkulationspumpen, och när en nödljusavstängning händer öppnar huvudröret och strejk överlappar varandra. Ökad cirkulationshastighet för kylvätskan påverkar betydligt effektiviteten i rymmeuppvärmningen.

fördelar

• Den största fördelen med ett enkelrörs eller tvårörs öppet typsystem är dess fullständiga oberoende från tredje parts energibärare. (Kraftledningar, diesel eller förgasare elgenerator).
• Installation av öppna system kräver ingen speciell kunskap, såväl som en licens eller upptagning vid installation och anslutning av en gas- eller elpanna.
• Fasta bränslepannor eller ugnar, som regel, opretentiösa vid användning av bränsle - Förutom kol och ved kan det vara organiskt material i torrt tillstånd.

brister

• Vattnet i expansionstanken kan frysa, så det måste värmas, men frostskydd måste tillsättas så att vätskan inte fryser är strängt förbjudet.
• När luftpluggar bildas på dessa ställen genomgår rören korrosion, eftersom det naturliga trycket inte kan trycka luft genom. För att eliminera pluggarna måste du pumpa vatten i kretsen tills all luft är ute.
• Låg effektivitet.

stängt

Princip för verksamheten

Obs. Stängda värmesystem är beroende, så cirkulationen av kylvätska här är endast möjlig med hjälp av en cirkulationspump som sträcker sig på el, beror därför på en tredje energikälla (kraftledningar, diesel- eller karburatorgenerator).

Stängda system fungerar i de flesta fall från gas-, el-, diesel- och bränslevärmepannor och är direkt beroende av el. Trots vilken typ av bränsle kärnan själv arbetar på - fungerar cirkulationspumpen uteslutande med hjälp av el.

Ändå har sådana system fått universellt godkännande och popularitet på grund av hög effektivitet och tillförlitlighet, liksom en automatisk kontrollmetod - i nödsituationer på en kraftöverföringsledning kan en diesel- eller förgasningsgenerator vara en energikälla.

Ett sådant system arbetar enligt principen om avluftning eller automatisk justering av det uppburna trycket med en speciell, hermetiskt förseglad expansionstank. Denna kapacitet består av två sektorer, separerade av ett membran av värmebeständigt gummi.

I ett fack finns luft eller kväve (om injektionen gjordes av tillverkaren) och i det andra facket strömmar kylmediet genom säkerhetsventilen om dess tryck överstiger ett förutbestämt tröskelvärde. När kylvätskan svalnar, sjunker trycket i systemet och gasen klämmer vätskan som ackumuleras där från reservoaren tillbaka in i kretsen.

fördelar

• Expansionsbehållaren i sådana system kan installeras var som helst (över, vid eller under värmekretsen) - i vilket fall som helst är en elektrisk pump ansvarig för cirkulation av vätskan.
• Inget behov av att kontrollera volymen av kylvätska i systemet (automatiskt justerat).
• Antifreeze kan användas för att omvänd möjligheten att avfrosta systemet.
• För uppvärmning av kretsen kan du använda reservkedjor, till exempel förutom huvudkedjan för att installera en annan fast eller elektrisk enhet. Dessutom kan alla dessa värmare arbeta tillsammans som en grupp.
• Alla systemparametrar justeras automatiskt, därför kan den lämnas obevakad under en längre period genom att ställa in det läge du behöver.

brister

• Sådana system har högre kostnader för installation och utrustning.
• Beroende på el.

Dubbelkrets

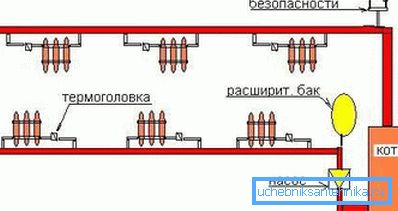

Tvårörsdiagrammer för värmesystem för tillfället kan kallas de vanligaste för den privata sektorn, eftersom de tillåter dig att behålla en jämn temperatur av radiatorer i hela huset. Justering av varje enskild enhet utförs med hjälp av en termostat eller en konventionell ventil, vilket minskar flödet av kylmedel i batteriet.

Kärnan i två-rörs värmekretsen är som följer:

• värmebäraren från värmaren går in i tillförselröret;
• där växelvis fördelas på radiatorer;
• och efter att vätskan har passerat genom sektionerna av anordningen kommer den redan in i returledningen, genom vilken den matas tillbaka till pannan.

Expansionsbehållaren i sådana fall kan vara antingen öppen eller stängd - det beror helt på vilken typ av system som helst.

Den stora fördelen med tvårörsystemet är att kylvätskan praktiskt taget inte kyles genom hela flödet. Dvs. dess temperatur förblir densamma i hela rörets längd, eftersom den kylda vätskan går in i ett helt annat rör.

Matningen ringas på den sista radiatorn, där den kan fortsätta antingen med samma rör eller genom batteriet, vilket praktiskt taget ingen skillnad - det beror bara på enkel montering.

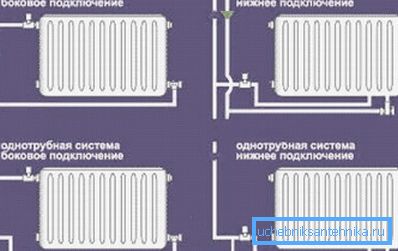

Enkelt rörkontur

Installationssystem för enkla rör i värmesystemet är mindre effektiva, men de är mycket billigare. Följaktligen kan de ofta hittas i höga byggnader i Sovjetiden.

I det här fallet kan kylvätsketillförseln här utföras både underifrån och uppifrån, till exempel har nästan alla Khrusjtsjovhusen (det största antalet byggnader i Sovjetperioden) det övre utbudet, men i Brezhnevka kan man ofta hitta kylvätsketillförsel från botten upp. Ofta är det i hus som är utrustade med lägre utbud, som det visar sig att det finns problem med uppvärmning.

Kärnan i ettrörsystemet är mycket enkelt och består av följande: från kraftvärmepannan matas det centrala pannhuset, värmefördelningsstället (TP) eller från pannan, hett kylvätska, vilket växlas till radiatorer.

Endast efter att ha passerat genom sektionerna släpps den kylda vätskan inte i returröret, utan kommer in på samma plats som den kom från. Det visar sig att ju längre radiatorn är från början av matningen enligt dess serienummer, desto kallare blir det kylvätskan.

Det perfekta valet för ett enkelbandssystem är tre eller fyra radiatorer per rör - med mer värmeförlust blir konkret. För att minska förlusten av värmeenergi installeras en bypass framför radiatorn - en rörbro, genom vilken del av den heta vätskan som returneras, utan att komma in i batterisektionen. Detta är möjligt på grund av skillnaden i avsnittet (bypass är tunnare än huvudet).

slutsats

Du kan (om du har vissa färdigheter) samla in egna händer med något av ovanstående värmesystem. Det viktigaste är att korrekt beräkna kraften hos pannan och värmeanordningarna i förhållande till det totala uppvärmda området.
