Vad är mittavståndet i radiatorer: dimensionerna av

Avståndet mellan radiatorhuvudets huvuden är en av de viktiga tekniska egenskaperna på vilka produktens dimensioner beror. Mått påverkar möjligheten att installera, särskilt om batteriet är planerat att placeras i en nisch eller under fönstret. Den korrekta storleken på produkten bryter inte mot de grundläggande driftsstandarder som påverkar normal värmeöverföring.

Allmän översikt över typer av radiatorer och deras dimensioner

Det finns flera huvudgrupper av radiatorer som skiljer sig åt designfunktionerna:

1. sektions.
2. panel stål och bimetallisk.
3. konvektion.

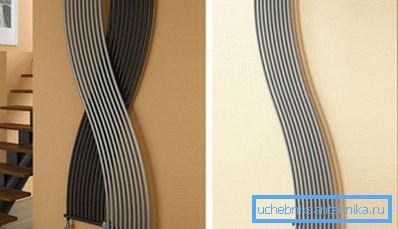

4. Författarens modeller, skräddarsydda, har inga liknande former, men utför sina funktioner.

Materialet som används och designfunktionerna hos värmeanordningarna bestämmer:

• motståndskraft mot vattenhammare
• korrosion;
• nedsmutsning och skalning;
• värmeöverföringsintensitet och andra framgångsrika komponenter.

När det gäller storleken påverkar höjdskillnaden mellan övre och nedre grenröret (mittdistans) möjligheten att installera värmaren. Oftast är de installerade i nischerna under fönstren, om fönstret öppnar är tillräckligt stort så passar det höga batteriet inte helt.

Denna parameter är särskilt viktig för system med naturlig cirkulation. Faktum är att trycket i systemet är skapat på grund av skillnaden i höjd mellan vattenförsörjningen till batteriet och pannan, ju mer detta värde är desto större är det naturliga trycket i rören.

Var uppmärksam! Till exempel är centrumavståndet på radiatorer på 250 mm meningsfullt att endast välja under mycket låga fönsterbrädor. I det här fallet kan du installera batteriet även under fönsterhöjdshöjden på 50-60 cm.

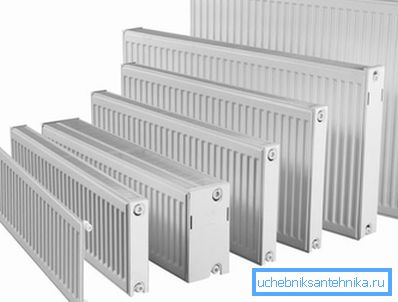

Panelvärmare är svetsade med ett spolvätska mellan två ribbade paneler med ett gap mellan dem upp till 1 cm. Denna yta ökar arean på den uppvärmda ytan och dess värmeöverföring - strålning plus konvektion. Den låga kapaciteten bidrar till snabb värmeöverföring - effektiviteten når 75%, men de kyler också snabbt ned.

Bristen på panelprodukter är:

• i deras sårbarhet mot vattenhammare, vilket gör dem olämpliga för användning i centralvärmesystem;
• korrodera från surt vatten;
• Det är omöjligt att tömma vatten länge på grund av samma korrosion, men redan i kontakt med syre.

Sektionsbatterier är goda möjligheter till konstruktiva ändringar - ökning / minskning av antal sektioner för kraftförändringar eller reparationer. Bimetalliska enheter ersatte det traditionella bräckliga men slitstarka gjutjärnet med hög inertitet.

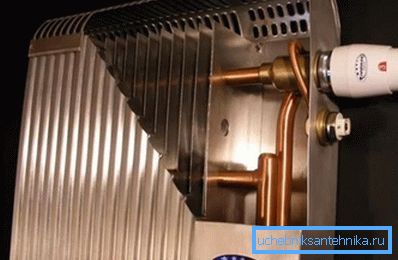

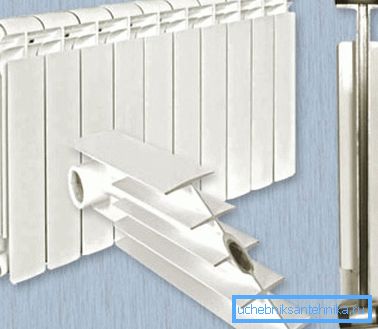

I dem passerar kylmediet genom stålrör som har aluminiumflänsar, som har en hög värmeledningsförmåga.

Det bimetalliska batteriet är utföringsformen av två fördelar i en produkt, nämligen:

• stål motstår instabil tryck och aggressiv miljö
• Aluminium reagerar omedelbart på temperaturförändringar.

Var uppmärksam! Av bristerna kan vi bara notera kostnaden Priset på en bimetallisk radiator kan vara 2-3 gånger högre än gjutjärn eller stål.

Vid val av bimetallbatterier måste man ta hänsyn till de vertikala och horisontella kanalernas diameter och inte bara mittavståndet. När det gäller dimensionerna kan de mest populära anses vara modeller med en skillnad mellan bröstvårthålen på 500 mm (med värmarens totala höjd är 570 mm).

Men i vakuumbatterier finns inte begreppet "centrumavstånd" helt enkelt. Faktum är att de endast använder 1 flödesrör genom vilket kylmedel cirkulerar och en jämn uppvärmning av ytan uppnås genom indunstning av kokande vätska.

Tubular batterier - register, överlägsen sektion i kompaktitet och olika former. Frånvaron av läckage vid lederna säkerställs genom svetsning av fragmenten, de står emot ett arbetstryck på upp till 15 atm. Men tunna väggar håller inte vattenhammaren dåligt. Registrerar det är möjligt att göra egna händer och välja en godtycklig tonhöjd mellan rören.

Läs mer om radiatordimensioner

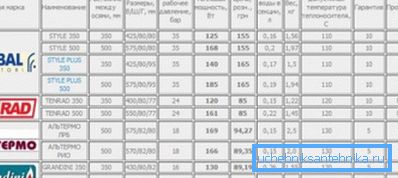

I den tekniska dokumentationen för värmeanordningar utöver värmeutgången måste dimensionerna samt mittavståndet också anges. Beroende på typ och tillverkare kan värmarnas dimensioner variera.

Bimetalliska radiatorer

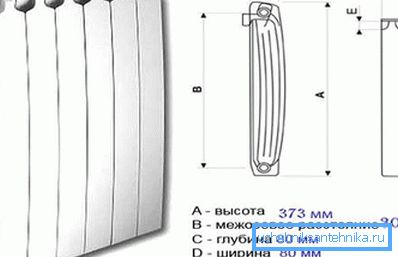

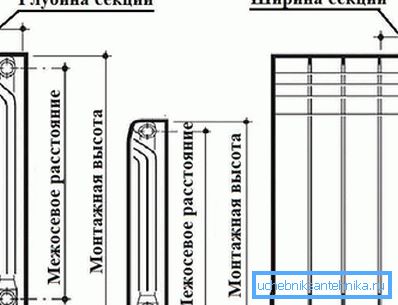

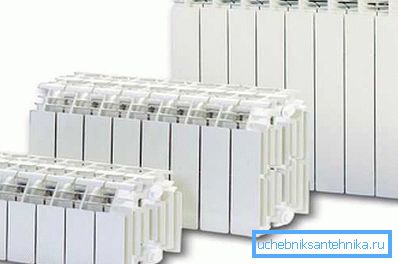

Av alla batteristorlekar kan avståndet mellan samlarna anses vara avgörande - det är storleken på produkten som beror på den. Och om längden på sektionsenheterna kan varieras, kan höjden bli ett hinder. Denna parameter anges med ett nummer efter modellnamnet, till exempel ALUX 200. Standardcentrets avstånd för aluminiums radiatorer är 350 och 500 mm, men denna siffra kan variera från 200 till 800 mm.

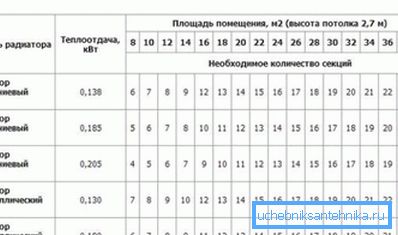

Till exempel i italienska sektionsmodeller ALUX 200 med samma höjd 245 mm och ett djup på 100 mm är varje sektion 80 mm lång med en effekt av 92 W. Maximal längd är 1280 mm (16 sektioner) med en effekt på 1472 watt. ALUX 350-modellen med en höjd av 395 mm har samma mått och antal sektioner, med en effekt på 138 W, ALUX 500 har en höjd på 545 mm med en effektdel på 179 W.

Standardstorleksområdet för bimetallbatterier innehåller mellanliggande avstånd från 200 till 500 mm. Men höjden på enheten kan skilja sig något beroende på tillverkaren. Till exempel, om denna parameter är 500 mm är höjden på Rifar Monolit 577 mm och den för Germanium Neo-modellen - 560 mm.

Bimetalliska radiatorer med 450 mm mittavstånd är inte tillgängliga. Så det är nödvändigt att få värmen närmast i storlek.

Var uppmärksam! Om höjden på rören inte motsvarar mittavståndet kan du alltid minska eller späda dem. Det är bara viktigt att övergången är jämn, och inte i en vinkel på 90?.

Utöver 2 horisontella rör ger designen av en bimetallisk radiator också tunnare vertikala stålrör genom vilka kylmediet cirkulerar. Men i låga modeller kan de inte vara. När till exempel värmeanordningens höjd är ca 20 cm värms den perfekt från 2 horisontella rör.

Gjutjärn radiatorer

Sådana modeller anses klassiker och har använts i mer än 150 år, naturligtvis har utseendet genomgått betydande förändringar, men idén i sig förblir densamma. Denna typ av batteri släppte till och med en separat standard - GOST 8690-94.

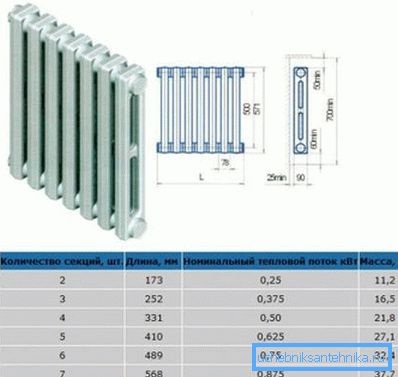

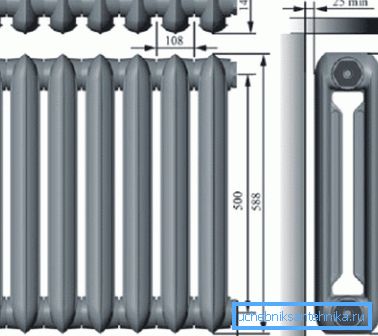

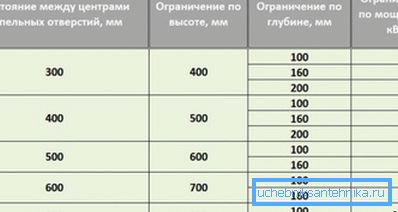

Enligt detta dokument ligger avståndet mellan nippelhålen från 300 till 800 mm, med en total höjd på enheten som är från 400 till 900 mm.

När det gäller sorterna av sådana värmeanordningar, produceras modeller med 1, 2 och 3 kanaler, så kan själva sektionernas form också skilja sig. För att inte vara förvirrad när du väljer ett batteri, känner du bara till märkningsfunktionens egenskaper.

Enligt GOST 8690-94 anges vid märkning sådana radiatorparametrar som:

• dess djup;
• Avståndet mellan nippelhålens centrala axlar.
• Eftersom trycket i värmesystemet är signifikant registreras även det maximala arbetstrycket i märkningen;

Var uppmärksam! Gjutjärn är ett bräckligt material, därför tolererar det inte hydrauliska stötar. Om sådana fenomen inte är ovanliga i ett uppvärmningssystem är det bättre att vägra gjutjärnsbatterier och välja en stål- eller bimetallisk motsvarighet.

• anger antalet sektioner, liksom den standard som används.

Om du vill välja värmestrålens 450 mittvärde, kan du välja ett batteri med det närmaste värdet på denna parameter 400 mm och minska röret något. Standarden ger inte upphov till utsläpp av värmeanordningar med ett avstånd på 450 mm mellan nippelhålen.

Märkningen anger vanligen värmekapaciteten för en sektion. Till exempel betyder posten MS-140M-500-0.9 att en sektion kan ge 140 watt värme, mittavståndet är 500 mm, arbetstrycket är 9 atmosfärer.

Aluminium radiatorer

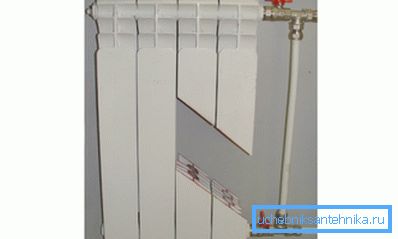

Den största skillnaden mellan aluminium radiatorer och bimetalliska radiatorer är att rören, ramverket längs vilket kylvätskan rör sig, är gjorda av aluminiumlegering. I bimetalliska är de gjorda av stål eller koppar, och aluminium används endast för fenor.

När det gäller storleksområdet kan minimivärdet betraktas som 150 mm och det övre tröskelvärdet är begränsat till 800 mm mellan nippelhålens axlar.

Enligt storleken ändras batterikapaciteten:

• Barnhöjd 150 mm är lämplig för bostäder med stora fönster, det kommer inte att blockera utsikten från fönstret. Satsen innehåller ben så att det inte är nödvändigt att fixa det på väggen.
• stora dimensioner på 700-800 mm har hög värmeöverföring på grund av radiatorens utvecklade yta;
• men den mest löpande kan betraktas som en storlek på 400-500 mm mellan nippelhålens axlar. Sådana batterier används i de flesta lägenheter.

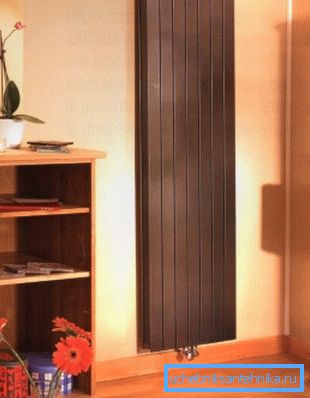

Vi bör också markera de vertikala radiatorerna. Om du inte placerar värmaren under fönstret är det inte så bekvämt att du placerar en vertikal radiator i hörnet i instruktionerna för designen av rummet. Den är ganska liten i bredd (bokstavligen 5-7 sektioner), men här kan höjden nå 2 meter.

När det gäller aluminium radiatorer är centrumavståndet från 1200 till 2000 mm. Det är sant att effektiviteten hos ett sådant batteri är något lägre jämfört med en konventionell, eftersom en del av den befinner sig i rummets övre del, där temperaturen är något högre än golvets.

Mått på stål radiatorer

De övergripande dimensionerna för stålpanelens radiatorer är i intervallet 20-90 cm och det axiella avståndet är 5-7 cm mindre än höjden. Apparater med interaxiala avstånd på 450 mm produceras, en sådan standardstorlek är frånvarande i gjutjärn, bimetalliska motsvarigheter.

Stål radiatorer kan också vara vertikala, maximal höjd i detta fall kan vara 2-3 meter. Men används oftare konventionella modeller.

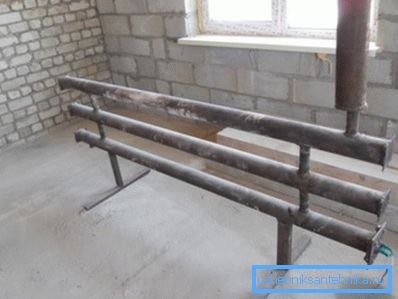

Även registren är gjorda av stålrör (det här beror på att det är lätt att svetsa stål och dess styrka). Men det finns inga begränsningar för denna typ av värmare, och diametern väljs utifrån kundens önskan, liksom värmeöverföringen från värmaren.

I slutet

Centrumavstånd är en viktig parameter i alla moderna radiatorer. Av denna storlek beror på enhetens höjd och därmed möjligheten att installera den i en nisch under fönstret. Utbudet av storlekar av moderna radiatorer gör att de kan installeras både i en vanlig lägenhet och under ett stort fönster.
