Vad är elvärmepannor: en översikt

Låt oss börja med det faktum att elvärmepannor kan skilja sig radikalt från varandra, inte bara av tekniska parametrar (kraft, storlek) utan även av driftsprincipen, det vill säga genom att värma värmebäraren och dess transport.

Ändå är någon av dessa enheter utmärkt lämpad som en värmeanordning, antingen för ett lanthus eller en lägenhet i en höghus eller för ett centralt pannhus som betjänar flera hus.

Låt oss se hur dessa enheter kan vara i allmänhet, var det är bäst att använda dem, och även ett tema videoklipp kommer att bli uppmärksammat.

Skillnader i metoden för uppvärmning av kylvätskan

Värmeelement

• Enheter som har en rörformad elvärmare installerad eller TEN kallas - TEN-kedjor och vätskan i dem värms upp med den här enheten. Sådana installationer är som regel ganska kompakta, de har en utmärkt design, och de är monterade på väggen.
• Den största fördelen att elpannan har över gas, diesel och fast bränsle är frånvaron av en skorsten. Saken är att el inte har några förbränningsprodukter, därför behöver de inte tas utanför. Med denna fördel kan du montera enheten på något bekvämt ställe i rummet utan att vara knuten till väggen som går ut.

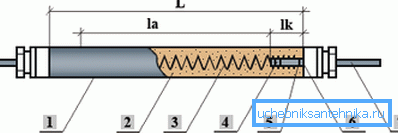

1. Aluminium, stål eller titanhus;
2. Filler (kvartsand);
3. Spiral av nikrom;
4. Kontaktstav i fyllmedlet;
5. tätningsmedel;
6. Isolator (porslin);
7. Kontaktstångens yttre del.

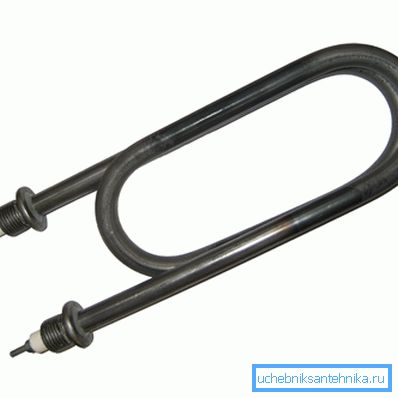

Obs. TEN, som är installerad på väggmonterade elpannor för uppvärmning, har som regel en zigzagform. Dessutom kan det finnas två, och ibland till och med tre delar per enhet (beroende på kraft och tillverkarens projekt).

elektroder

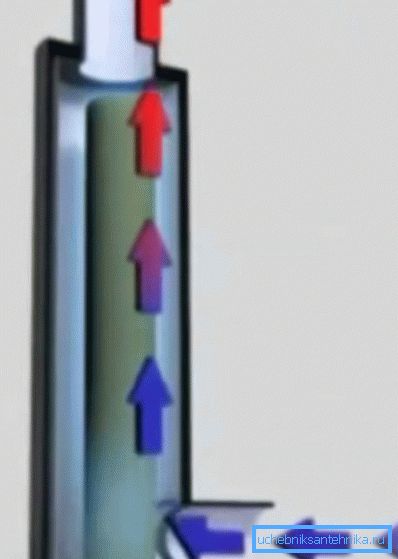

• Elektrisk värmepanna elpannan skiljer sig fundamentalt från TENovogo med metoden för uppvärmning av kylvätskan (som regel är det destillerat vatten med eventuella ytterligare vätskor rekommenderade av tillverkaren). Både dessa och andra enheter fungerar från ett varierbart nätverk antingen på 220V eller 380V (enfas och tvåfas) - allt beror på strömmen. Men priset på båda kommer att vara ungefär detsamma, även om strömförbrukningen ändras.

• Frekvensen av strömmen i våra elnät är 50 Hz, oavsett spänning, och detta påverkar direkt värmen på kylvätskan. Elektroderna i kärlet genom vilket vätskan rör sig ändrar sin polaritet 50 gånger per sekund och detta medför att kylmediumjonerna ändrar riktningen med samma frekvens, det vill säga 50 gånger per sekund. Detta får det att värmas upp.
• Som du vet rör sig strömmen längs det minsta motståndets väg, vilket innebär att dess rörelse ligger inom avståndet mellan två elektroder. - Detta tyder på att joniseringsprocessen inte på något sätt är farlig för konsumenten, för att uttrycka det enkelt kommer det inte att vara elektriskt chockerat. Vid läckage av vätska från tanken bryts den slutna kretsen mellan elektroderna, därför är hela systemet avstängt, så att det inte finns någon brandrisk i sådana situationer. Det här är detsamma som om du bröt helixen - kretsen öppnas och enheten slutar fungera.

Modellöversikt

Tenovy modeller

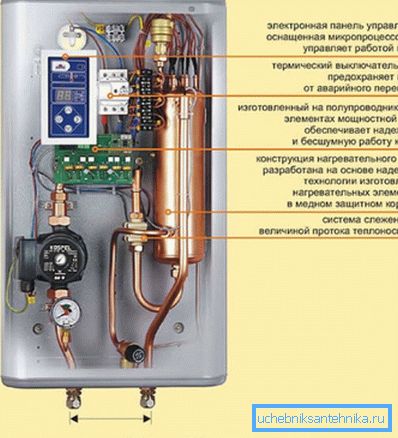

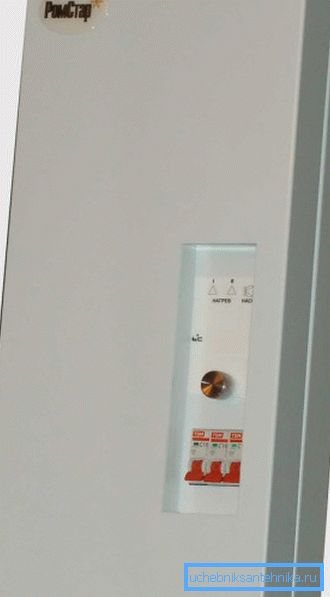

För närvarande produceras elektriska värmekällor ROMSTAR både i värme- och elektrodversioner, endast den andra versionen har mindre dimensioner och prefixminimen är kopplad till namnet (vi kommer också att berätta om dem). En sådan uppvärmningsanordning består av ett metallhus där en värmeväxlare är uppbyggd, omkopplingselement och en elektronisk styr- och skyddsenhet (effektreläer, temperatursensorer, terminaler etc.).

Huvuddelen av hela enheten är en värmeväxlare, som består av elvärmare eller värmeelement, förseglade i ett kärl med två anslutningar för vatteninlopp och utlopp. Det övre munstycket tjänar till att tömma det uppvärmda kylmediet till värmeanordningarna via en strömbrytare och den nedre är ansluten till returledningen.

Elektroniska styrventiler är konstruerade för att analysera och vidare bearbeta data som kommer från sensorerna i olika driftslägen. Alla andra delar av pannan tillsammans med reglerventilerna är fixerade inuti huset med bultar och skruvar.

Temperaturområdet vid ROMSTAR ligger i intervallet 10-85 ° C, men om vattentemperaturen stiger till 90 ° C, aktiveras den automatiska brytaren och värmen stannar. Med tanke på tillverkarens egenskaper har värmare här ökat tillförlitlighet, eftersom de är gjorda av de senaste materialen. Också förbättrad automation, vilket gör sådana pannor tillförlitliga och säkra i drift.

Obs. I rummet där elpannan är installerad ska det inte finnas explosiva ångor och gaser, liksom damm som kan påverka pannans funktion.

Ett utmärkt alternativ till gasuppvärmning är de tyska ELOBLOCK elektriska pannorna - de är pålitliga, ergonomiska och kompakta. Installation av sådana enheter är väldigt lätt, de är tysta i drift och om nödvändigt ändrar du bara inställningarna för läget.

Fördelarna med ELOBLOCK inkluderar mikroprocessorstyrning av en enda nyckel, inbyggd väderberoende styrning, frostskydd och möjligheten att använda enheten för ett golvvärmesystem. Dessutom kan pannan styras via en HDO-signal eller en nedbrytare, där indikering av inställningarna visas på LED-displayen, kan en indirekt värmepanna anslutas till systemet.

Och det är förstås en utmärkt falldesign som kan harmonisera med nästan alla interiörer.

Modeller som arbetar på ett variabelt nätverk av 220V / 50Hz har en effekt på 6 och 9 kW, och de som behöver 380 V / 50 Hz representeras av enheter med en kapacitet på 12, 14, 18, 21, 24 och 28 kW. Expansionsbehållaren här har en volym på 7 liter, den maximala vattentemperaturen är upp till 85 ° C och driftstrycket är från 0,8 bar till 3,0 bar, men det rekommenderas att bibehålla ett optimalt värde på 1,0-2,0 bar.

Geometriska dimensioner av enheten med avseende på parametrar höjd / bredd / djup 740x410x330 mm, med en massa av 34 kg.

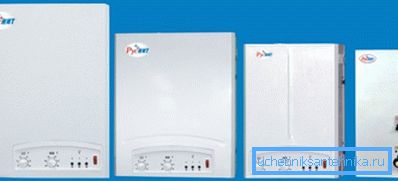

Den elektriska pannan för uppvärmning RUSNIT produceras av det ryska aktiebolaget med samma namn, som bildades på grundval av Red Banner-fabriken i Ryazan (fabriken hade tidigare samarbetat med Roscosmos). För närvarande producerar företaget högkvalitativa värmesystem som använder värmeelement av rostfritt stål, och hela enheten är tillverkad av de modernaste materialen. Effektiviteten hos riktiga pannor når 93%, och de mest kraftfulla modellerna kan värma ett rum på upp till 1000m².

RUSNIT M

RUSNIT LAND

RUSNIT NM

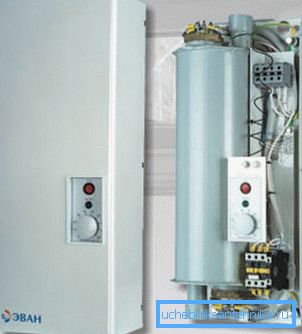

För EVAN-pannor, förutom Standard, finns det även sådana klasser som Economy, Comfort, Comfort RX, Lux och Professional - alla skiljer sig åt i kostnad och kraftegenskaper, men mer detaljerat betraktar vi bara Economy and Standard-klasserna.

Sådana enheter är utrustade med värmeelement av rostfritt stål, stålhölje och elektroniska styrdon, det finns dubbelt skydd mot överhettning, reläomkoppling och ett block för anslutning av cirkulationspumpen till värmesystemet. Arbetstrycket är 0,8-3,0 bar, den rekommenderade är 1,0-2,0 bar och pannverkningsgraden når 93%.

Ekonomiklassfunktioner

Egenskaper klass Standard

Naturligtvis skulle det vara fel att inte tala om de kombinerade gaspannorna - det här är kanske den mest fördelaktiga kombinationen av alla möjliga alternativ. Och vi kommer att fokusera på den ganska populära dubbla kretsmodellen Zhytomyr -3 KS-GV-010 CH / KE-4.5.

Sådana värmekedjor i kombination med el och gas har som regel flera anslutningsuttag, vilket gör det möjligt att installera en dubbelvärmekrets (golvvärme - radiatorer) samt värma badet eller poolen. Att ha i arsenalen av två typer av bränsle kan du alltid välja den mest lönsamma för dig och inte avbryta driften av enheten under strömavbrott.

Zhytomyr -3 KS-GV-010 CH / KE-4.5 är en enfasig golvmonterad dubbelkretsuppvärmningsenhet med en effekt på 10 kW med gasförbrukning och 4,5 kW med elförbrukning och det optimala uppvärmningsområdet blir 100 m² och 45m² respektive.

Sådana eluppvärmningskedjor har en effektivitet på upp till 95%, men inte mindre än 90%, med en maximal tillförsel temperatur på 90 ° C och det rekommenderade läget är 60-80 ° C, som alla konvektionsgasenheter.

Det är anmärkningsvärt att sådana värmare kan arbeta på två energibärare samtidigt, vilket ökar effekten och deras massa är högst 54 kg för enkrets och inte mer än 58 kg för dubbla kretsalternativ.

Elektrodkedjor

Tips! För direktflödeskedjor av elektrodtyp är det strängt förbjudet att använda några petroleumprodukter (olja, diesel etc.) som kylvätska, även de vätskor som inte rekommenderas av värmaren ska inte användas. Installationen av eventuella kranar eller avstängningsventiler mellan tilluftsröret och säkerhetsgruppen är strängt förbjudet!

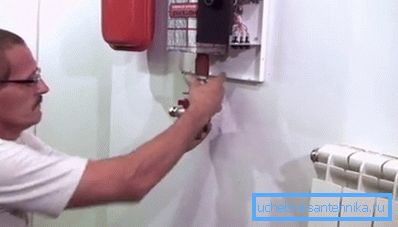

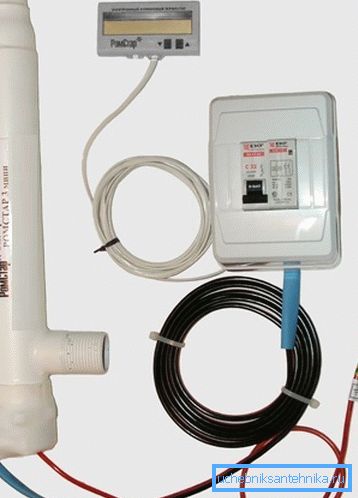

Och nu, som lovat ovan, kommer vi att berätta om PMSTAR MINI-modellerna, som säljs komplett med en kraftenhet och en termostat för rummet och givetvis med en bruksanvisning. När du installerar värmen med egna händer, måste du installera en sådan panna i en strikt vertikal position ovanför flödeskonturen. Men samtidigt får det inte höjas för högt.

Tvärsnittet av stigaren, liksom tvärsnittet av den horisontella konturen, måste motsvara projektet, men vertikalens minsta diameter blir 25 mm och mer och höjden på stigaren ovanför pannan som är fixerad till väggen kommer att vara minst 2 m.

För närvarande har företaget GALAN lanserat produktionen av GALAX-filmkedjan, som tillverkas med hjälp av skärmtrycksteknik och har ersatt de rörformiga värmare som vi brukar.

Enligt tillverkare minskar strömförbrukningen med 25% här och samtidigt kommer kylmediet inte i kontakt med värmaren och kraften fördelas jämnt över hela aggregatets kropp vilket eliminerar vätskans hydrauliska motstånd. Att ge en konkret bedömning av kvaliteten på denna enhet för tillfället är inte helt enkel, eftersom den används relativt nyligen.

slutsats

Vid val av en elektrisk panna ska avstötas från det uppskattade uppvärmda området och mängden vätska i systemet. Även i hus i landet kan du behöva en spänningsregulator för att ta bort dropparna, vilket är särskilt märkbart på kvällen.
