Vad är eldstäder med vattenuppvärmning

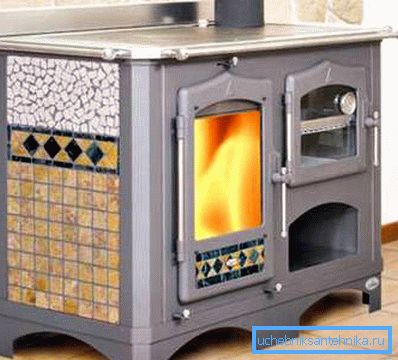

Både för stora herrgårdar och stugor, och för små privata hus på en tomt är det väldigt bekvämt och fördelaktigt att använda värmeeldstäder med vattenkrets. Förutom värmepannan får du också ett estetiskt tillskott till rummets inredning.

Det är anmärkningsvärt att sådana värmare kommer att användas när som helst på året, utan att hänvisa till en gemensam krets - du kan alltid värma dig själv vid eldstaden, om det fungerar i ett autonomt läge utan uppvärmning av uppvärmningsmediet. Nedan följer en kort genomgång av sådana enheter, vi kommer att lära oss mer om sättet för installationen och dessutom får vi se ett kort videoklipp om detta ämne.

eldstaden

Obs. Namn som eldstäder med vattenkrets eller med vattenjacka, termoelägg - allt detta hänvisar till det ämne vi diskuterar och har samma innebörd.

Principen för enheten

• I stort är varje eldstad en modifikation av kaminen och någon eldstäder eller till och med en hantverkare som känner till grunden för tegelverk och har en ritning innan ögonen kan bygga den med egna händer.. När allt kommer omkring är denna design inget annat än en öppen eldstuga med en förenklad skorstens, men om det finns en vattenjacka på toppen, är eldstaden naturligtvis stängd typ.
• Om en eldstuga med öppen typ går in i värmen från det omedelbart in i rummet, samtidigt som hälften av denna energi helt enkelt flyger in i röret i uttrycksfullaste bemärkelse. Därför kräver närvaron av en vattenpanna någon försegling (ugnsdörr) och maximal fördröjning av värmen som produceras inuti strukturen. Om du har beräknat designen korrekt, kan dess effektivitet nå upp till 85%, och det här är redan en indikator på vissa modeller av fast bränsle, diesel, el och hushållsuppvärmningspannor!
• Men i eldstaden är vattenkokaren inte av vanligt slag, för det mesta är det en uppsättning sammankopplade metallrör som ligger längs väggarna och på taket av eldstaden. Och, naturligtvis, är de mitt i ett dubbelmetallkåpa, det vill säga utanför en öppen flammes handlingszon. I detta fall kan ved, briketter, pallar, kol och kol användas som bränsle.

Vattenskjorta

För att kunna installera ett rörformigt system i din design, måste du förbereda ett fotavtryck för detta. Och det är som regel gjord av plåtstål 4-5 mm tjock eller av gjutjärn, endast här bör tjockleken ökas till 7-8 mm.

Från utsidan är en sådan kropp täckt med värmebeständig färg, eller de är täckta med dekorativa tegelstenar, men ändå kommer färgen inte att vara överflödig, även om metallen är täckt med en dekorativ finish.

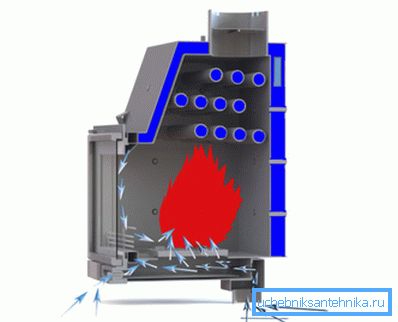

Vattenjackan kan vara både från metallplåtarna själva och från systemet med sammankopplade rör, som i bilden ovan. Detta kommer inte att ha någon signifikant effekt på effektiviteten, men driftstiden för ett metallförslutet rörsystem kommer att vara minst dubbelt så högt på grund av en minskning av sannolikheten för väggbränning.

Med tanke på att metallen är en utmärkt ledare av värme kommer det faktum att rören kommer att stängas av från en öppen flamma av en stål- eller gjutjärnspartition inte att påverka uppvärmningen av vattnet i systemet. Om inte mycket liten del av effektiviteten kommer att användas till uppvärmning av partitionen själv.

Obs. Varmluft bildas i metallhöljet och om det tas till ett rum, med speciella kanaler för detta, kommer radiatorer inte att behövas alls i rummet där eldstaden kommer att installeras.

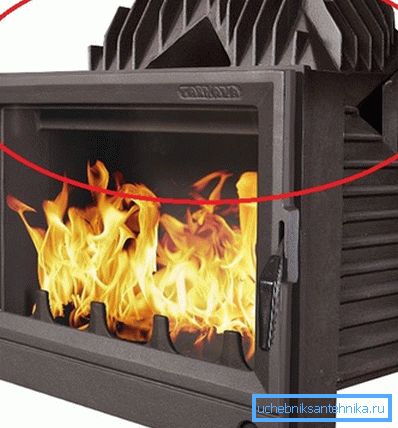

Pyrolys eldstäder

Obs. Låt oss först förstå terminologin och klargöra att pyrolys är den termiska sönderdelningen av organisk substans i lättare molekyler, det vill säga i enkla termer är röken som produceras genom att bränna organiskt material produkt av pyrolyseprocessen.

Och nu får vi se vilken pyrolyse som kan ge i uppvärmningsstrukturer.

1. För det första är pyrolysprodukten en organisk substans som ännu inte har bränts till slutet, därför kan de brännas för att erhålla ytterligare termisk energi.
2. För det andra är rök en sekundär värme och istället för att avleda den till skorstenen, kan du använda den här energin och därmed öka effektiviteten hos hela värmaren.

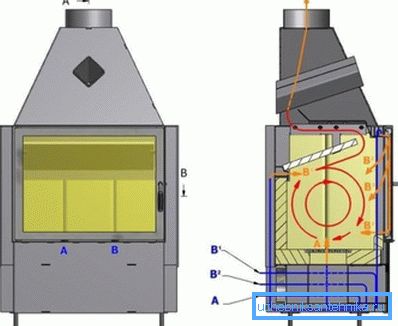

Var uppmärksam på den övre bilden - där du ser gasgeneratorinsatsen i avsnittet, mer exakt finns det två ugnar:

• Det finns ett rum med begränsad luft tillgång för läggning och bränning av ved;
• och ovanpå förbränningskammaren av pyrolyseprodukter (rök).

För tändning kommer luften in i den nedre kammaren genom en askkälla (A), det går också in för att blåsa glas (B1), men kanal B2 är utformad för att få varm luft i pyrolyskammaren, där det slutliga bränslet brinner ut.

Den främsta fördelen med gaspeisen är självklart mycket hög effektivitet - ibland kan den hämta 100% markeringen och det här är inte fiktion, men verklighet. Luft tillförs gasgeneratorkammaren ovanifrån.

Därför är det i bränslepannor ofta brännkammaren högst upp och efterbränningskammaren från botten - detta förenklar designen mycket. För att bevara effektiviteten hos brinnande ved, är eldstaden nödvändigtvis lagd på eldstensstenar, och först då dekorerad. Även om det är ganska möjligt att köpa dekorativa eldfasta tegelstenar.

Några prover

Metal PL-190, tillverkad i Polen från plåtstål 4-6 mm (beroende på byggarbetsplatsen) är en vinkeltyp av öppen spis med en vattenjacka och sidopanel på dörren. Om huvudkomponenterna är tillverkade av värmebeständigt stål är dörrkarmarna, stopparna och gallret gjorda av gjutjärn. Skorstenens diameter är 180 mm och CO-utsläppet är 0,4% vid en utloppstemperatur på 16 ° C.

Luftintaget från denna konstruktion utförs från gatan och värme utförs av ved, briketter och pellets i ett kontinuerligt förbränningsmodus. Arbetstrycket i vattenkretsen med en volym på 32 l. Instruktionen ger upp till 8 bar, nominell effekt 8 W, effektivitet 75%. Enheten är tillräcklig för uppvärmning av ett område på 100 m2.

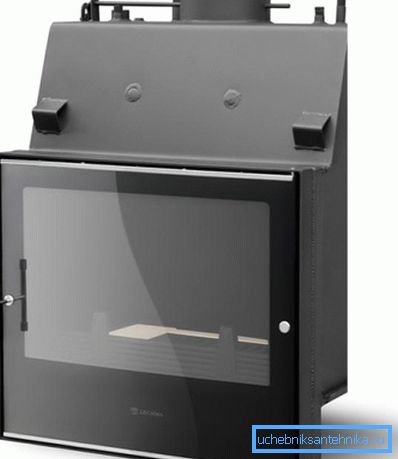

Metal PL-190, tillverkad i Polen från plåtstål 4-6 mm (beroende på byggarbetsplatsen) är en direkt typ av öppen spis med en vattenjacka och sidoöppning av dörren. Om huvudkomponenterna är tillverkade av värmebeständigt stål är dörrkarmarna, stopparna och gallret gjorda av gjutjärn. Skorstenens diameter här är 180 mm och CO-utsläppet är 0,4% vid en utloppstemperatur på ca 16 ° C.

Luftintag från denna struktur utförs från gatan och värme utförs av ved. Briketter och pellets i kontinuerlig förbränningsläge. Arbetstrycket i vattenkretsen med en volym på 31-64 l. Instruktionen ger upp till 8 bar, nominell effekt 12, 15, 19 W, effektivitet 75%. Enheten är tillräcklig för att värma ett område på 200 m2.

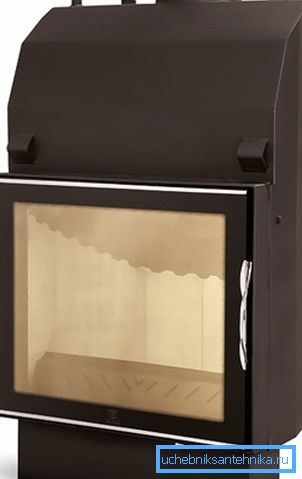

PL-210 ECO har mycket likhet i utseende och produktion till sina motsvarigheter, bara gasgeneratorprincipen för förbränning ändrar radikalt sin prestanda. Så är skorstenens diameter redan 200 mm, CO-utsläppen är 0,11% och den genomsnittliga utloppstemperaturen är redan 268? och en effektivitet på 78%. Naturligtvis är priset nästan dubbelt så högt, men det finns en enorm bränsleekonomi.

slutsats

Genom att installera en eldstad med vattenvärme i ditt hem hittar du inte bara en värmekälla utan ett mysigt ställe att koppla av i en kall eller till och med en cool årstid. Dessutom kan du inte bara köpa det, men lägg till det själv med de ovan angivna principerna. Lycka till!
