Urval och läggning av rör för golvvärme: funktioner vid

Moderna analytiker förutser en ökning av elpriserna inom en snar framtid. Så, priset kommer att öka inte bara för användning av elektriska apparater, men också för rymmeuppvärmning. I samband med sådana förutsägelser blir sökandet efter den mest kostnadseffektiva metoden för hemuppvärmning allt viktigare.

Förutom billighet vill jag också att detta system inte går utöver estetisk överklagande, samtidigt som den behåller den vanliga komforten i ett hem. En av de vanligaste lösningarna som uppfyller dessa krav är enheten i huset "varma golv". Vattentypen av polypropenmaterial har visat sig vara den mest kostnadseffektiva utrustningen för uppvärmning.

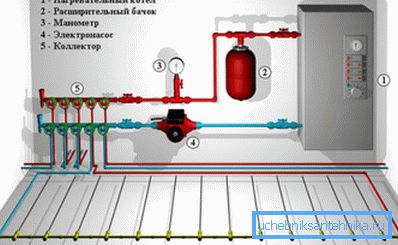

Uppvärmningsplan

Funktioner av en annan typ av system

Fördelarna med att installera ett "varmt golv" system kan uppskattas av alla som åtminstone är lite bekanta med grunderna i fysiken.

Idag, beroende på typen av kylvätska, finns det två typer av liknande konstruktioner:

  1. vatten;
  2. Electric.

Var uppmärksam! Operationsprincipen i det första och det andra fallet är mycket likartat. Under golvets yta håller du rör eller specialkablar som värmer det och från den uppvärmda ytan kommer den varma luften att stiga upp till taket.

Vanligtvis är denna typ av konstruktion installerad i köket eller i badrummet, och keramiska plattor är installerade i dem för golvbeläggningen tack vare sina utmärkta värmeledningsförmåga parametrar. Naturligtvis är det varma golvet inte svårt att utrusta i något annat rum, men beroende på vilken typ av golv som valts kommer effektiviteten i sitt arbete att minska också.

Installation i plantskolan

För att kunna göra installationen eller valet av rör för ett sådant system med egna händer, måste du ha minst ett minimum av kunskaper om sina tekniska egenskaper.

Var uppmärksam! Tillverkare nämner ofta alla fördelar med den föreslagna produkten, tysta om sina brister, men för att kunna göra rätt val måste du bekanta dig med hela bilden av parametrarna, särskilt eftersom priset på ett sådant system är ganska högt.

Vattenbottens huvudparametrar

Röret som används för att skapa "varma golv" är miljövänligt och ekonomiskt, men för att laga det behövs ytterligare utrustning och förberedande byggnadsarbeten som kan avsevärt öka kostnaden (se även artikeln Rektangulära stålrör - teknisk information och regelverk krav).

Läggande rör torkar golvet med ca 10-15 cm. Du kommer också att spendera lite tid på provning och start. Men i vilket fall som helst, få uppvärmning, som med den mängd el som förbrukas kommer att bli mycket mer ekonomisk.

fördelar

Fördelarna med sådana strukturer innefattar:

  • Enhetlig uppvärmning av hela ytan, även om du väljer ett rör för golvvärme, stoppar du vid koppar
  • Full maskering enheter;
  • Möjligheten till låg kostnad för att producera uppvärmning av stora områden;
  • Kretans arbete är inte förenat med olika typer av strålningsskadlig hälsa.
  • Installationskostnaderna är en gång i naturen på grund av bristen på att behålla systemet.
  • Inga underhållskostnader.

brister

Förutom fördelarna har system av detta slag vissa nackdelar:

  • Behovet av att köpa en vattenpump;
  • Komplexiteten i installationsprocessen vid användning av polypropenrör;
  • Problem med en minskning av trycket i uppvärmningstornet;
  • Svårigheter att upptäcka kretsläckor efter det slutliga installationsarbetet.

Installation av vattenvatten

Monteringsprocessen

I ett vattenvärmesystem av denna typ är huvudvärmeelementet en termiskt isolerad betongplatta. Inuti denna platta är inbyggda rör av konstruktion, genom vilket det heta kylvätskan cirkulerar.

Kort instruktion för installation av sådana system består av följande steg:

  1. En idealiskt platt cement-sand screed skapas på golvet;
  2. På screed längs väggen läggs värmeisolerande golv med en film av aluminium, vilket kommer att förhindra värmeförlust;
  3. Med hjälp av specialiserade fästelement läggs röret på det värmeisolerade substratet enligt hur det fastställs av golvvärmerörens layoutschema.
  4. Den skapade konturen fylls med cement;
  5. På den torkade cement golvet läggs.

Var uppmärksam! För att det skapade systemet ska fungera korrekt är det nödvändigt att köpa och installera utrustning som styr flödet av kylvätska i röret.

Hur man väljer ett rör

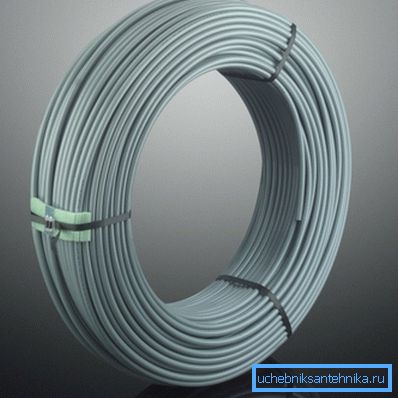

På bilden - flexibel rörledning

För att skapa sådana system använder du följande typer av rör:

  • polybuten;
  • stål;
  • metall och plast;
  • koppar;
  • Polypropylen.

Normativ dokumentation förbjuder användning av svarta metallmaterial för att skapa sådana system, eftersom suturprodukter kan inte muras i väggar och golv.

Höga krav på rör appliceras på grund av det faktum att efter att konstruktionen är hälld med betong och eventuell skada kommer att behöva knäcka cementen. För att skapa ett "varmt golv" används specialiserade material, och inte de rör som används för installation av varmt och kallt vatten.

Rådet. De mest lämpliga är material med en diameter av 16 till 18 mm. Om du väljer sådana produkter kan du öka golvets tjocklek något, och för tillräcklig hydraulik behöver du inte köpa ytterligare utrustning.

Material bör ha följande parametrar:

  • Oxygen-diffusionsobstruktion;
  • Linjär expansionskoefficient på 0,025 Mm / mK eller mindre;
  • Värmeledningsförmåga - 0,43 W / mK.

Var uppmärksam! För att skapa ett system i ett rum är det nödvändigt att köpa en hel del, vars driftsperiod måste vara lika med byggnadens livstid.

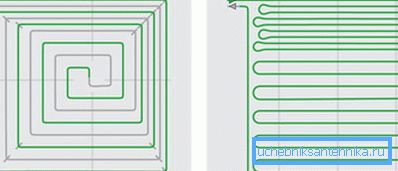

Styling metoder

Placering av rör för denna typ av uppvärmning kan utföras med följande metoder:

  1. Spiral eller snigel;
  2. sicksack;
  3. Båda metoderna.

När man lägger på olika sätt kommer kostnaderna vara lika, men effektiviteten hos sådana system kommer att vara annorlunda.

Var uppmärksam! Rörförbrukningen på ett varmt golv är direkt beroende inte bara på rummets område utan också på ytan.

Spiral styling

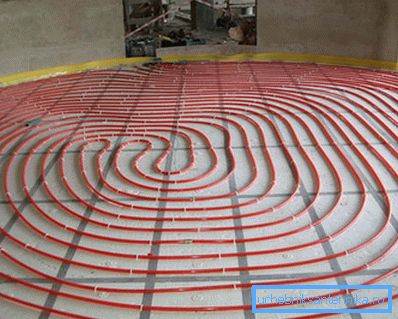

Snigelplats

I detta fall växlar rör med olika typer av strömmar med varandra - det heta röret ligger intill den kallare delen av konturen.

Denna form av läggning ger mest jämn fördelning av värme. I lägenheter brukar det användas.

Rådet. Snigeln är inte lämplig för rummet, vars golv har en sluttning.

Zigzag läggning

Zigzag Location

I denna installationsmetod bör man förbereda sig för att golvet blir varmare vid ytterväggen, och att övervinna avståndet kommer att kylas djupt in i rummet. För att säkerställa en jämnhet av uppvärmning kommer det att vara nödvändigt att köpa ytterligare pumpar, vilket skapar en högre hastighet av kylvätskans rörelse.

Röravstånd

Avståndet mellan golvvärmens rör, även kallat golvvärmens rörledning, beräknas beroende på rummets syfte. Ju mindre rörhöjden är när man lägger ett varmt golv, desto mer kommer ytan att värmas upp.

I det här fallet fördelas värmen över radier, och därför, för den mest effektiva uppvärmningen, bör man se till att dessa radier inte överlappar varandra.

Rådet. Placering bör ske på de kvadratiska markeringar som finns på isolatorn.

Några funktioner i designen

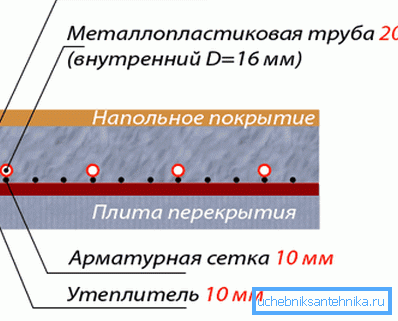

Golvtjocklek

Faktum är att processen med att designa sådana uppvärmningsstrukturer är inte så enkel.

För korrekt beräkning av röret på det varma golvet måste du överväga ett antal faktorer, till exempel:

  1. Önskad temperatur;
  2. Syftet med rummet;
  3. Parametrarna för material som används etc.

Var uppmärksam! Utformningen av sådana system görs idag med hjälp av specialiserade datorprogram. Med hjälp av denna programvara kan du bestämma inte bara mängden material och utrustning, men också vad som kommer att vara den maximala rörlängden för ett uppvärmt golv.

Installationskrav

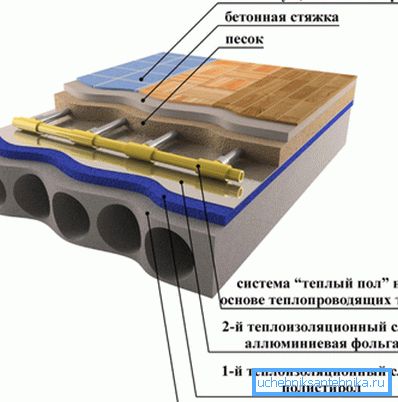

schema

Arbetet med att installera ett "varmt golv" är endast möjligt efter det att det förberedande byggarbetet har slutförts. Tjockleken på det skapade golvet kommer att vara ca 10-13 cm.

Därför är det nödvändigt att uppfylla kravet i närvaro av minst 70 mm under denna konstruktion. I annat fall bör tjockleken på det uppvärmda golvet ökas.

Om installationen av värmekretsen utförs i badrummet, kommer konstruktionen att tvinga att höja golvet i detta rum till en högre nivå. Om du inte tar hänsyn till detta, kommer det i händelse av en nödsituation att strömma från rummet till rummen.

Om golvet i rummet ligger intill marken, bör det säkerställas att det är väl vattentät. Om bitumen användes för vattentätning, bör ett substrat av polyeten eller kartong anordnas under värmeisolatorn.

Cementsandblandningen ska ha en perfekt platt yta. Tillåten råhet är endast 1 cm.

På platser där höjdskillnader är närvarande kan röret förvärva en krökt form, vilket bidrar till bildandet av ett luftlås i systemet vilket förhindrar cirkulationen av kylmediet.

Sammanfattningsvis

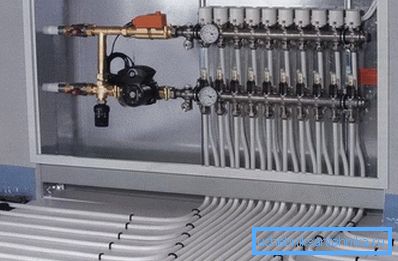

Hjärtat av systemet

Efter att ha valt ett val för en golvvärme av vattentyp garanterar du din hemvärme och komfort. Dessutom kommer den miljövänliga konstruktionen inte att skada din hälsa och hälsan hos ditt hushåll (se även artikeln Vatten och gasrör och dess egenskaper).

Och videon i den här artikeln kommer att avslöja dig ännu fler hemligheter om installationen av denna typ av värmekrets och subtiliteten i valet av rör.
