Urval av värmningsradiatorer: urvalskriterier dikterade av

Vi kommer att försöka berätta hur du väljer en radiator. Vi gör en bokning att detta bara kommer att bli en överblick, inte en specifik indikation, eftersom det här är en enskild fråga.

Ändå kan du själv bestämma vad du väljer, om du ersätter funktionerna i de tekniska förutsättningarna för ditt hem under vissa kriterier. Dessutom kommer det att vara en fråga inte bara om de material från vilka uppvärmningsanordningarna är gjorda, men också av deras kraft och beräkning, men ett tematiskt videoklipp kommer att konsolidera din kunskap.

Radiatorer. val

Obs. När du väljer en radiator för ett hus eller lägenhet, måste du överväga flera kriterier. För det första är det dess arbetstryck och det uppskattade trycket i systemet, för det andra tillverkningsmaterialet för kompatibilitet med kylvätskan, för det tredje dess värde i förhållande till rummets volym och, fjärde, det estetiska utseendet.

Gjutjärn

Du ser på det översta fotot ett smärtsamt känt, särskilt för den äldre generationen, som lyckades leva i Sovjetunionen, ett gjutjärnsbatteri, vars produktion inte har slutat hittills, förutom att konturerna för sådana anordningar helt rättfärdigar sig själva. Den största fördelen med en sådan anordning kan kallas dess kompatibilitet med något kylmedel, och styrkan hos grått järn orsakar inte klagomål.

I bostadshus i Khrushchevs era finns det fortfarande radiatorer i vissa lägenheter som installerades under byggandet av huset! Det kan tyckas otroligt, men det är sant - mina grannar har inte reparerat uppvärmning i 52 år (huset byggdes 1963) och under denna tid var läckor bara på rör!

Det betyder naturligtvis inte att gjutjärn ska vara så länge länge - det finns många fall då läckage inträffar om 10-20 år, men instruktionerna garanterar vanligtvis ett 30-årigt livslängd. Men sådana misslyckanden kan inträffa inte på grund av järnens dåliga tillstånd, men från dålig sammansättning av sektioner - i regel uppstår inte materialet självt.

De medföljande dokumenten anger arbetstrycket - beroende på väggtjockleken kan det vara 9-12 atmosfärer, trots att tryckprovet (testet) når 14-16 atmosfärer, instrumenten kan vara enkanal och tvåkanal.

Gjutjärn har en särskiljande funktion - det behåller värmen under en lång tid, vilket är mycket bekvämt för centraliserad uppvärmning, men inte helt lämplig för autonomi, eftersom det inte heller är lätt att värma en tjock vägg. Dessutom finns i sådana sektioner en mycket stor vattenförbrukning, som återigen måste spenderas på energiresurser. Vikten av en sektion, beroende på enhetens storlek, kan vara från 3,5 kg till 7,1 kg.

stål

Stålpanelens radiatorer av värme är förmodligen det lägsta priset på alla liknande enheter, men det visar inte alls på ett konstruktionsfel - bara materialet och produktionen är mycket billigare.

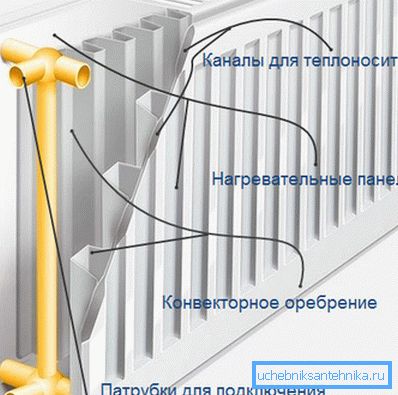

Om vi ​​pratar om paneler kan de vara en, två eller tre bitar, men vardera består av två profiler, som har stämplade kanaler för vätskan och svetsas ihop med rullsvetsning. Sådana delar är sammankopplade genom anslutningar, vilket ses i den övre bilden.

Beroende på hur många paneler enheten består av, kompletterar ytterligare element den för att optimera luftkonvektionen.

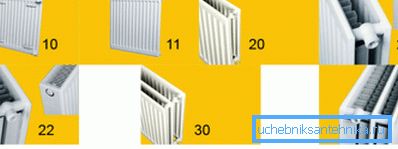

Förklaringar till fotot:

• 10 - enkel panel, utan konvektor och klädsel;
• 11 - Enstaka rad utan galler, med konvektor;
• 20 - dubbel rad, med luftkonvex galler, utan konvektor;
• 21 - dubbel rad, konvektiva fenor, hölje;
• 22 - dubbel rad, två konvektiva fenor, hölje;
• 30 - tre-rad, konvektiv finfinansiering, upplöpning ovanpå;
• 33 - tre rader, tre konvektiva fenor; täcka.

Obs. Värmeöverföringseffektiviteten hos sådana radiatorer, som presenteras i toppen, beror på förmågan att mer eller mindre konvektiv luft. Typerna nr 10 och nr 11 avger endast termisk energi från väggen, därför är de de svagaste.

På grund av billigheten hos sådana anordningar, deras lilla storlek och enkel installation, ges de företräde inom den privata sektorn. Arbetstrycket för de ovan beskrivna anordningarna, beroende på tillverkaren, är från 8 till 10 atmosfärer.

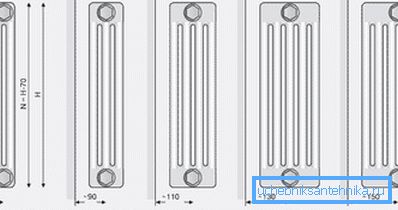

De rörformiga anordningarna i stål är mycket dyrare och mer komplexa i design - de ser mycket ut som gjutjärnstrålarna som är kända för många, men de värmer upp mycket snabbare, inte sämre än arbetstrycket - minst 12 atmosfärer och 16 atmosfärer vid trycktestning. Huvudproblemet hos sådana värmare är deras mycket höga kostnad - den inhemska enheten kostar mer än importerad bimetallisk.

aluminium

Den största fördelen med aluminium som en metall i detta fall är dess höga värmeöverföring och låg vikt, men inte allt är så enkelt - de är gjorda av legeringar. En av produktionsmetoderna är gjutmetoden där 12% kisel tillsätts - en legering som kallas silumin.

En sådan anordning är försedd med tillräckligt tjocka väggar och den kan klara ett arbetstryck från 6 till 16 atmosfärer.

En annan metod är extrudering, det vill säga enskilda vertikala delar av enheten är gjorda genom extrudering av aluminium, men samlaren är fortfarande gjuten av samma silumin, även om det i vissa fall också produceras genom strängsprutning. Därefter pressas alla delar ihop.

Men både gjutnings- och strängsprutningsradiatorer är inte av särskilt hög kvalitet - de kan strömma i lederna och värmen från dem är inte jämnt fördelad.

En helt annan linje är anodiserade batterier, för tillverkning av vilka renad aluminium av högsta kvalitet används - anodoxidation görs i tillverkningsprocessen, vilket förändrar metallens struktur, varefter den inte är rädd för korrosion.

Kopplingar används för att ansluta sektionerna, och deras framsida är mycket jämn och värmeffekten är jämn och hög. Dessutom är det ett mycket högt arbetstryck och, beroende på modifieringen, kan det nå 50-70 atmosfärer, men kostnaden för sådana värmare är mycket hög.

Obs. Aluminiumanordningar (förutom anoder) bör endast användas i oberoende värmesystem. Dessutom måste tillsatser för korrosion tillsättas till kylvätskan.

bimetall

Omedelbart bör det sägas att det finns bimetall och polibimetall, vilket påverkar de tekniska egenskaperna hos radiatorer. Alla förstår självklart att konceptet i sig innebär en koppling av två metaller vid vidhäftningsnivån utan omsmältning.

Den svetsade stålkärnan under högt tryck hälls med aluminium. Kylmedlet kommer därför endast i kontakt med stålet (risken för korrosion försvinner), och aluminiumskjortan fungerar som en utmärkt värmeledare, vilket dessutom skapar ett gott estetiskt utseende.

Kärnan kan i vissa fall också göras av koppar - valet av en värmningsradiator för autonoma system med tillsats av frostskyddsmedel till kylmedelsrörstålen. Det här alternativet är den mest optimala lösningen.

I polibimetalliska radiatorer består kärnan av två metaller - stål och aluminium, där vertikala kanaler är gjorda av stål och horisontellt - aluminium. Denna kombination leder till en ökning av värmeöverföringen, men samtidigt kommer alkalier i varmt vatten (speciellt i centraliserad uppvärmning) att orsaka aluminiumkorrosion. Dessutom kan de olika fysikaliska egenskaperna hos Al och Fe vid upphettning leda till kanalförskjutning.

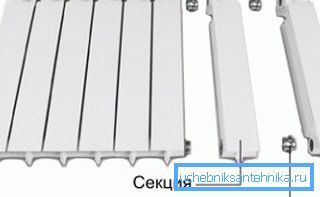

Bimetalliska värmare kan vara sektions- eller monolitiska, men de skiljer sig tydligt i tekniska indikatorer:

Jämförelsetabell

Sådana radiatorer är lämpliga för både autonom och centraliserad uppvärmning, men i det senare fallet (särskilt i höghus) är detta ett verkligt panacea där trycket i systemet ibland kan nå 9-12 atmosfärer, förutom vattnet är det inte rengjort och bär är olika aktiva ämnen farliga för icke-järnmetaller.

Strömberäkning

• Låt oss nu se hur man beräknar den erforderliga radiatorns effekt över golvytan, om taken i den inte överskrider standardhöjden på 240-260 cm och här för en kvadratmeter enligt SNiP 2.04.05-91 * behöver du 100W värmeenergi. Till exempel, låt oss ta ett rum på 3,55,5m vilket innebär att vi behöver 3,5 * 5,5 * 100 = 1925W eller 1,925kW och vi måste välja en värmeenhet för detta värde.
• Om du väljer en panelradio behöver du bara uppmärksamma strömmen och ta en eller två enheter så att mängden är minst 2 kW (alltid avrundad), men när det gäller sektioner behöver du bara beräkna sin totala effekt. Ta till exempel bimetall, där den genomsnittliga effektdelen når 170 W eller 0,17 kW, och beräkna antalet bitar för samma område. 1,925 / 0,17? 11,35, då behöver du 12 avsnitt.
• Och hur man väljer en radiator, om ett rum med högt i tak - här enligt samma SNiP är normen 41W / m³. Ta ett rum med samma område, men med 3m tak, betyder det att den önskade effekten kommer att vara 3,5 * 5,5 * 3 * 41 = 2367,25W, sedan 2367,25 / 170? 13,9, vilket innebär att du behöver 14 sektioner, vilket kan monteras i en eller två enheter.

slutsats

Om du vill installera uppvärmningen i ditt hus med egna händer, då du väljer och beräknar effekten av radiatorer bör du alltid ta hänsyn till värmeförlusten som uppstår med ett stort antal fönster, från utkast, med frekvent ventilation och så vidare. Därför, beroende på risken för värmeförlust, lägg alltid till den mottagna effekten 100-200W eller bara en sektion. Lycka till!
