Uppvärmningsugnar med vattenkrets: huvudtyperna och

I denna artikel kommer vi att titta på vad en ugn för uppvärmning med en vattenkrets är, vad deras arbetsprincip är och vad deras designfunktioner är. Dessutom kommer vi att prata om vilka modifieringar av dessa enheter som finns på marknaden och vilka av dem som kan väljas för användning i ett lanthus.

Frågan om uppvärmning av lanthus, stugor och stugor bestämmer varje person på grund av deras preferenser, kapacitet och i enlighet med byggarbetsplatsens egenskaper. Tyvärr är det inte alltid möjligt att installera en gasvärmepanna för fullfjädrad komfortabel drift, eftersom gasledningsrörledningen kan ligga på ett avsevärt avstånd från huset.

I detta fall försöker byggherrarna att lösa problemet genom att ordna en traditionell tegelkamin med eller utan häll. Vanligtvis går spisen och eldstaden i köket, medan den andra sidan av byggnaden riktas till vardagsrummet.

Om så önskas kan en sådan struktur förses med en massa användbara och funktionella anordningar, såsom exempelvis en spisbänk, en ugn, en plats för torkning av ved, etc.

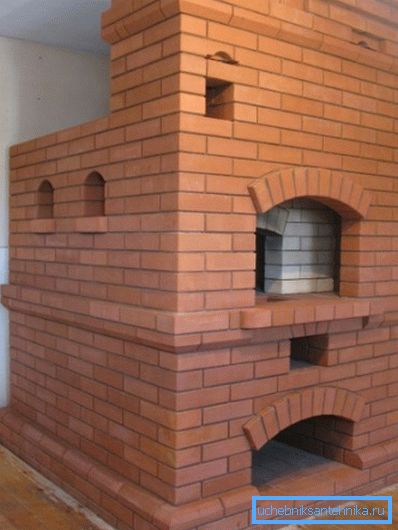

Men tyvärr är ugnarna som byggs på den gammaldags teknik präglad av en stor nackdel - de berövas en vattenkrets där kylvätskan kan värma upp. Således kan rörledningar och radiatorer inte anslutas till dessa värmeanordningar, och som ett resultat är det omöjligt att säkerställa enhetlig temperatur i hela huset.

Men som det visar sig om det inte finns någon möjlighet att ansluta en modern gaspanna, är det inte nödvändigt att tillgripa gammaldags teknik, eftersom ett brett sortiment av värmeutrustning med en vattenkrets, avsedd för andra typer av bränsle, finns på marknaden. Dessutom kan kaminen med vattenuppvärmning, om så önskas, tillverkas manuellt med hjälp av material som tegel eller stålplåt.

Funktionsprincipen och funktionerna i funktionen

Både klassisk och modern spis för uppvärmning med vattenkrets ger jämn fördelning av värme genom de uppvärmda rummen på grund av kylvätskans cirkulation.

Principen för operation är följande:

• Bränslet från lagertanken kommer in i en särskild kammare där tändning och förbränning sker.
• Ovanför kammaren med öppen flamma är en värmeväxlare som värmer upp och värmer vattnet. Värmeväxlaren fungerar oftast som ett register (radiator i form av en spole), genom vilket rinnande vatten passerar.

Beroende på antalet kretsar bestäms antalet värmeväxlare i ugnen.

• Det uppvärmda vattnet som lämnar värmeväxlaren kommer in i systemet eller in i rörledningen.
• För cirkulation av kylvätskan i systemet kan du svara på expansionstanken eller cirkulationspumpen för uppvärmning.

Viktigt: Modifieringar utrustade med en expansionstank är kategoriserade som icke-flyktiga enheter, medan enheter som är utrustade med en cirkulationspump medför behovet av konstant strömförsörjning.

Möjlighet att automatisera

Beroende på utrustningens konstruktion och typ av bränsle kan vissa fabriksgjorda ugnar vara utrustade med automationssystem.

Instruktioner för användning av sådana system ger möjlighet att automatiskt leverera energi till förbränningskammaren. Vidare antänds brännaren vid den angivna tiden och tvingad luft levereras för att skapa optimal tryckkraft.

Viktigt: Utrustning som går på naturgas och el kan fungera helt oberoende av människans närvaro under hela säsongen. Automatisering av fastbränsle och flytande bränsleenheter ger oberoende drift under 1-7 dagar, varefter du måste justera arbetsschemat på nytt.

Fördelar och nackdelar

Ugnsuppvärmning med vattenkrets kännetecknas av ett antal fördelar och nackdelar som måste beaktas vid val av lämpligt alternativ.

Bland fördelarna noterar vi följande:

• prestanda, tillräcklig för uppvärmning av hus med ett område på upp till 150-200m?
• Möjlighet att välja en eldstad, arbetar med vilken typ av bränsle som är tillgänglig och vars pris gör att värmen är kostnadseffektivt
• Enkelhet och tillförlitlighet av designen och som ett resultat förutsägbarheten för utnyttjande;
• Möjlighet att välja mellan flyktiga och oberoende modifieringar med beaktande av byggarbetsplatsens egenskaper och tillståndet för teknikkommunikation i kombination med elförsörjningens stabilitet mm
• Prisvärd pris i jämförelse med kostnaden för byggandet av traditionella tegelugnar.

Bland bristerna noterar vi sådana stunder som:

• Automatisering av värmeutrustning kostar mycket pengar, och därför till ett överkomligt pris kan du räkna med primitiva enheter med manuell bränsletillförsel och med manuell temperaturreglering.
• Det mesta av denna utrustning innebär att man behöver bygga ett speciellt pannrum.
• Återigen, för fasta och flytande bränslen måste du utrusta ett speciellt förråd eller förråd.
• Ugnar med vattenkrets visar en lägre effektivitet än en liknande parameter som är typisk för moderna gaspannor.

Kriterier för klassificering och faktiska sorter

Värmekällor som kan arbeta med vattenuppvärmning klassificeras enligt kriterier som:

• typ av produktionsmaterial;
• typ av bränsle som används
• Metod för cirkulation av kylvätskan;
• gasurladdningsmetod;
• effektparametrar;
• funktionalitet, nämligen närvaron av sådana alternativ som vattenuppvärmning för vattenförsörjning, utrustning med häll osv.
• grad av automatisering och som en följd typ av energiavstånd.

I enlighet med typen av produktionsmaterial ska två typer noteras:

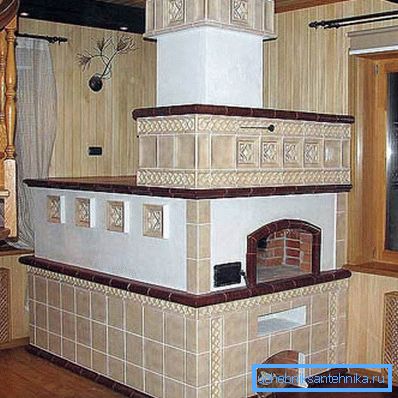

Tegelugnar är konstruktioner uteslutande för bränning av fasta bränslen (ved, pellets och briketter pressade från avfall, kol).

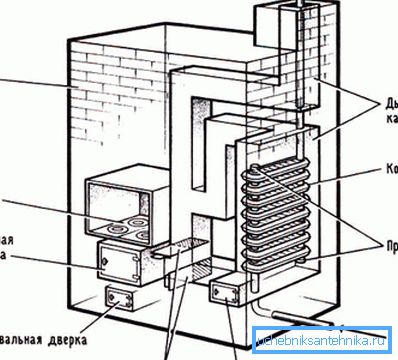

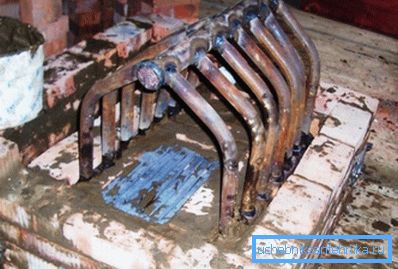

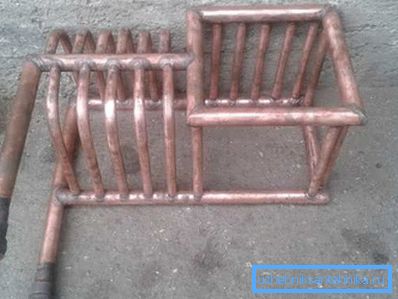

Ett register används som en värmeväxlare i sådana strukturer. Registret är en typ av radiator tillverkad av ett rör av viss diameter och utrustad med metallfinnor som tjänar till effektivare värmextraktion.

En väsentlig nackdel med en sådan design är omöjligheten att helt automatisera alla processer, inklusive bränsletillförsel, temperaturreglering, startfrekvens, tändning etc. Återigen, konturen i tegelstrukturerna, oftast en.

Viktigt: Brickuppvärmningspannor med vattenkrets kan inte köpas i färdig form i en specialbutik. Denna utrustning måste byggas från grunden med egna händer, vilket kommer att kräva stor ansträngning, tid och byggmaterial.

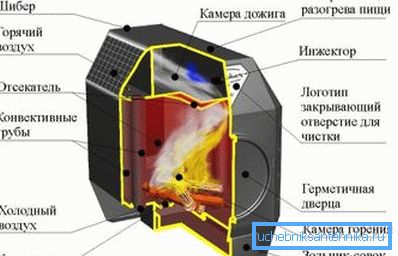

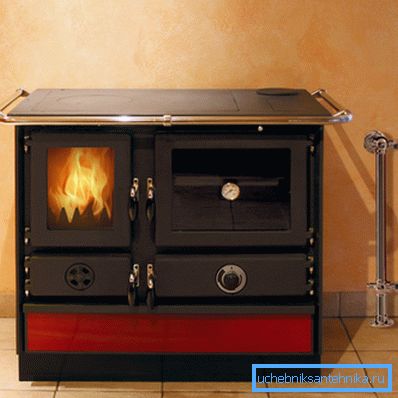

Metallugnar är mer tekniska mönster från stål eller gjutjärn. Bland dessa enheter bör noteras fasta och flytande bränslemodifikationer.

Utformningen av fasta bränsleenheter skiljer sig inte mycket från tegelpartierna med skillnaden att metallugnens dimensioner är en storleksordning mer kompakt och massan är flera gånger mindre. Som ett resultat kan du installera en metallprodukt på en vanlig cement eller kaklat golv utan att behöva lägga grunden.

Oljepannade stål- eller gjutjärnspannor är ännu mer kompakta jämfört med alternativa bränslealternativ. Dieselbränsle används som energikälla i sådana anordningar.

I samband med stigande pris på dieselbränsle blir ugnar avsedda för förbränningsgruvor alltmer populära överallt. För att inte spendera pengar på inköp av dyra enheter av utländsk produktion, gör vissa hantverkare speciella brännare med egna händer.

Som ett resultat kostar driften av ugnar utrustade med sådana brännare, på bekostnad av billig spillolja, en minsta mängd pengar.

slutsats

En enkel uppvärmningsugn med en vattenkrets med egna händer kan byggas enligt de scheman som ges i denna artikel. Du kan dock spara tid och ansträngning och köpa en färdig metallanordning.

Användning och underhåll av en vattenkretsugn, oavsett modifiering, är inte särskilt komplex. Men om förklaringar behövs kan du titta på videon i den här artikeln.
