Uppvärmningssystem: hur man lägger rör för ett autonomt

Innan du installerar något värmesystem är det nödvändigt att bestämma metoden för distribution av rörledningar. Det finns både välkända och ofta använda enkelrörs- och tvårörsmetoder för att ordna klimatnätet, liksom mer exotiska. Dessa inkluderar uppvärmningssystemet för två vingar, radiella, multikretsar och så vidare.

Läs mer om de mest populära av dem i materialet nedan.

Varianter av värmesystem

Innan du utvecklar dessa eller andra system - uppvärmning med egna händer, varmvatten och liknande - måste du bestämma vilken typ av klimatsystem som ska användas för att organisera kylvätskeströmmen. Av detta beror direkt på vilken metod för att lägga rören är lämplig i ditt speciella fall.

Den enklaste versionen är gravitationsvärmesystemet, där kylvätskeströmmen uppstår på grund av skillnaden i temperatur och densitet av vatten som strömmar genom rören. Med sådana arrangemang är invånare i städer som bor i Khrusjtjov eller en annan bostadshus med ett centralt utbud av värmebärare kända för första hand.

Principen för driften av värmesystemet med naturlig cirkulation är följande:

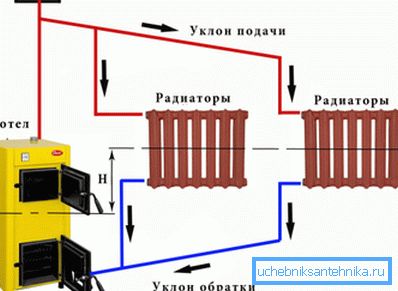

1. Vattnet som värms upp i pannan blir mindre tätt och följaktligen lättare, vilket medför att det tvingas ut av tunga vattenmassor till systemets övre punkt.
2. Därifrån flyter vätskan genom de installerade rören genom radiatorer installerade i alla rum, vilket ger värmeenergi till luften i rummen.
3. Cykeln slutar med inloppet av kallt vatten i pannan, där en ny tur börjar.

Var uppmärksam! För att säkerställa normal flödeshastighet och luftavlägsnande av systemet, bör värmepanna placeras i en gradient av 3-5 grader mot pannan. Detta är ett obligatoriskt krav som fastställs av SNiP.

Gravitationsvärmesystemet har många fördelar, men dess användning är förknippad med vissa svårigheter. Alla fördelar och nackdelar med att använda ett verkstadsnät med naturlig kylvätska visas i tabellen.

Gravitationsuppvärmningssystem för byggnader kan också användas i enskild konstruktion. Den enda skillnaden är att du kan installera en expansionstank och installera från vertikala stigare inte på vinden, men under taket på övervåningen (självklart vid klimatets högsta punkt).

Därför kan du säkert ta tillvara i byggkatalogerna eller de typiska uppvärmningssystemen som beskrivs nedan, uppgradera dem till dina egna behov och implementera dem.

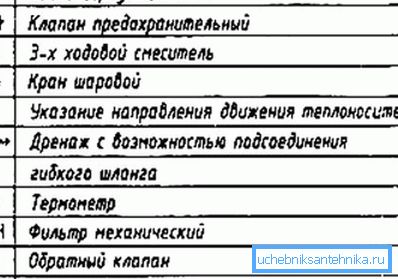

Tips! För att förstå de skisser och projekt som utarbetats av ingenjörer är det nödvändigt att känna till symbolerna i värmesystemen. Det finns få tecken och de är intuitiva, så att memorera dem tar inte mycket tid, men kommer att ge möjlighet att enkelt navigera i byggdokumentationen.

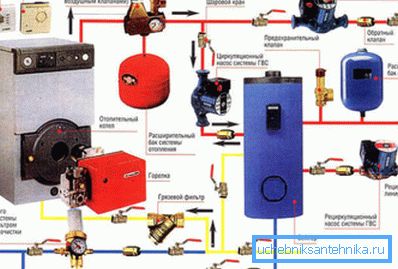

Om du inte är redo att klara av nackdelarna med gravitationssystemet kan du använda uppvärmningsinstallationssystem med tvångsvätska. I detta fall är ett obligatoriskt element en cirkulationspump installerad på returledningen.

Endast om man har bestämt frågan ovan, är det möjligt att välja ordning för läggning av rör.

Det finns flera av dem:

• singelrör;
• tvillingrör;
• strålning.

Låt oss döma mer om det här.

Sätt att lägga på

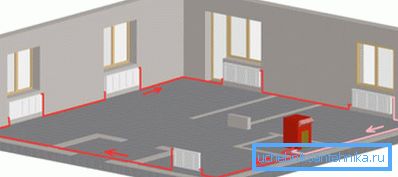

Enrörsuppvärmningskrets

Vi ska börja analysera uppvärmningssystemet med ett enda rör, som tjänar både till att leverera vatten till batterierna och för att transportera den kylda vätskan till värmepannan.

Om det är nödvändigt att värma två vingar eller flera våningar i ett hus, är det nödvändigt att dela vattenflödet i två eller flera delar med en tee. Det är önskvärt att utrusta varje krets med avstängningsventiler, som vid behov skär av den utan att avbryta driften av hela systemet.

Efter att ha passerat alla radiatorer måste flödena kombineras igen i ett rör, som är anslutet till värmepannaens inlopp.

Radiatorer i ett-rörs värmesystem kan anslutas på två sätt:

1. konsekvent. I detta fall ansluts röret som levererar kylvätskan till batteriets och utloppets inlopp. Inga extra föremål är monterade. Kylvätska kan inte strömma förbi värmningsradiatorn.
2. parallell. Här ligger vattenledningen helt och hållet runt hela huset, och radiatorerna förenas med hjälp av tees och tap-sektioner. Plus det faktum att ett batteris misslyckande inte störa resten av värmesystemet.

Vid anordnandet av ett rörsystem är det önskvärt att åstadkomma närvaron av följande element:

1. Ventiler vid batteriets inlopp och utlopp. Med det kan du inte bara justera volymen vatten som kommer in i kylaren och därmed temperaturen i rummet, men också att reparera eller byta upp värmeelementet utan att tömma kylvätskan.

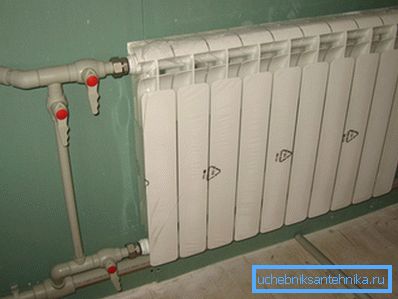

2. Vid anslutning av inlopp och utlopp på batteriet i serie före avstängningsventilerna, är det lämpligt att ansluta dem med förbikopplingar - sektioner av rör med mindre diameter, vilket säkerställer vattenflödet vid skärning av radiatorn.

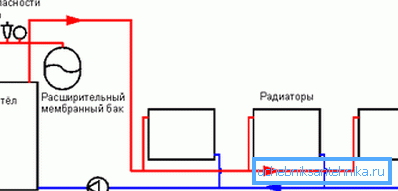

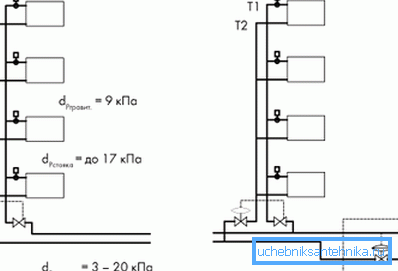

Två-rörs uppvärmningsnätdiagram

Värmesystemet med två rör (tillförsel och urladdning) är effektivare, men kräver mer material, varför installationskostnaden ökar något. Men fördelarna är uppenbara. Användningen, speciellt när den är ihopkopplad med en cirkulationspump, gör det möjligt för dig att fördela värmeenergin mer effektivt och jämnt i hela husets rum.

Instruktioner för att bygga ett sådant system kommer inte att orsaka svårigheter att förstå även en nybörjare mästare:

1. Två rör läggs från pannan, varav den ena är ansluten till utloppet, den andra till pannans inlopp. Enligt det första, levereras varmt vatten till radiatorerna, den andra respektive levereras det redan kylda kylmediet till pannan.
2. Sätt i radiatorer som produceras av grenrör. Inloppet är anslutet till matarledningen, utgången är ansluten till returledningen.
3. För att undvika förstörelse av värmeanordningar från övertryck rekommenderas det inte att installera avstängningsventiler i radiatorutloppskanalen.
4. Varje batteri måste vara utrustat med en luftventil - en Mayevsky-ventil, som är nödvändig för att avlägsna luftproppar som bildats efter att vätskan har hällts in i systemet.

Systemets fördelar är uppenbara, och som en nackdel kan endast en större materialkonsumtion noteras. För ett tvårörssystem behövs två gånger mer material än för ett enda rör.

Samlingsschema över värmenätverket

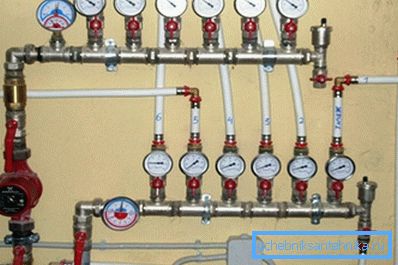

Detta är det mest flexibla och lättanpassade värmesystemet. Här kan du justera flödet av kylvätska till varje batteri hemma från ett ställe - kollektorskåpet. I händelse av en olycka avbryts batteriet med avstängningsventiler, vilket gör reparationer enkelt och snabbt.

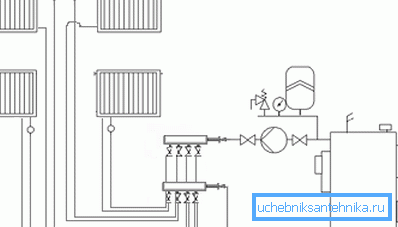

Systemet för kollektorns (ray) -systemet är som följer:

1. Huvudelementen är två samlare: för tillförsel och urladdning av kylvätskan.
2. Varje batteri i huset är anslutet med ett par rör med ovan nämnda samlare. Sålunda är en separat krets anordnad för varje radiator.

Radial värmeskema kan säkert rekommenderas för installation, om du inte är rädd för följande nyanser:

• För installation krävs ett stort antal rör som behöver läggas under golvplattan.
• systemet måste nödvändigtvis ha en cirkulationspump, eftersom det inte är möjligt att observera rörledningens lutning;
• Under installationen är det nödvändigt att se till att ingen montering installeras under kopplingen, vilket kan läcka under arbetsprocessen.

slutsats

Förutom metoderna för fördelning av huvudrör som ovan, vilka levererar kylmedel till batterier och levererar kylt vatten till pannan, är anslutningsordningen för radiatorer (botten, sida, diagonal) inte mindre viktig. Den korrekta anslutningen ökar inte kylvätskans cirkulationshastighet och ökar batteriernas effektivitet, men förhindrar också att luftkontakter uppstår.

Mer information om detta finns i videon i den här artikeln.
