Uppvärmningssäkerhetsgrupp: undersök sammansättningen av det

Vad, förutom pannan, rör och värmeanordningar, ska vara utrustad med ett slutet värmesystem med tvångscirkulation? Vad är säkerhetsgruppens funktioner i värmesystemet? Vi måste bekanta oss med listan över enheter, algoritmen efter eget val och installationsordning.

struktur

Så, med tanke: vi har köpt en fastbränslepanna, bestående av flamugnen, värmeväxlare och okomplicerad automatiseringssystem som gör det möjligt att minska den termiska effekten vid överhettning. Självklart behöver vi radiatorer och rör för att fördela vattnet som värms upp av pannan.

Vad behövs för normal drift av kretsen?

1. Expansionstank. Den kompenserar för ökningen av volymen kylmedel under uppvärmning. Vatten är nästan inkompressibelt; Tanken placeras enkelt, en gummiballong i ett metallfall. Med ökande tryck i värmesystemet minskar denna boll i volym, vilket gör det möjligt för tanken att rymma överflödigt kylmedel.

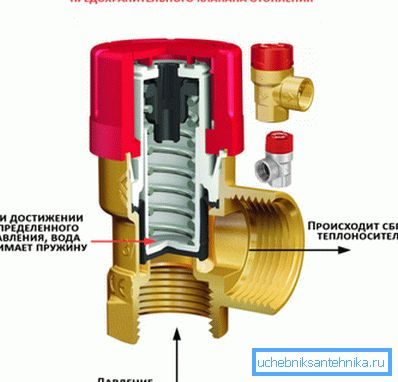

2. Säkerhetsventil. Det sjunker överflödigt kylvätska om kapaciteten hos expansionstanken är otillräcklig.

Förresten: påverkan av ventilen indikerar antingen kylning av kylvätskan, vilket är oacceptabelt eller otillräcklig volym av expansionstanken. Istället för att ersätta med en större apparat kan en extra tank installeras i kretsen; Volymerna hos flera kapslar summeras.

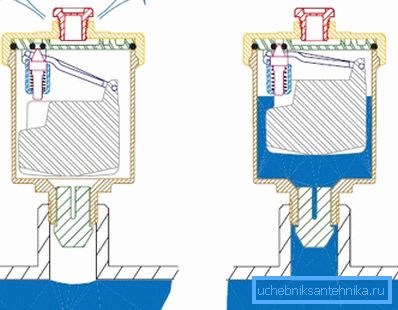

1. Automatisk luftventilation. Det tar bort luftpluggar från systemet som kan hindra kylvätskans cirkulation.

1. manometer (som ett alternativ - termomanometer). Enheten tjänar till att visuellt övervaka systemparametrar.

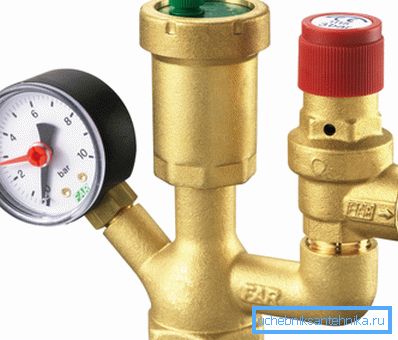

De tre sista enheterna säljs ofta som en montering i ett gemensamt fall och kallas en säkerhetsgrupp. Tillsammans med expansionstanken är de utformade för att förhindra att pannan och värmekretsen förstörs under tryckfluktuationer i den.

Förutom det ovanstående är det för normal drift av ett slutet system nödvändigt:

• Luftkanaler (specialiserade ventilelement, så kallade Mayevsky-kranar eller vanliga vattenkranar). De är monterade i en av de övre propparna på varje värmare som ligger ovanför påfyllningen.
• Cirkulationspump, som ger kylmedlets rörelse i kretsen.
• Ett grovt filter som förhindrar skador på cirkulationspumpen, skalan, sanden eller andra främmande kroppar, av någon anledning kom in i kretsen.
• Eventuellt - ventiler, gasreglage och värmehuvuden, som tillåter att styra driften av värmeanordningar och, om det behövs, för att helt stänga av dem en efter en.

plats

Vid vilken punkt i konturen är det bättre att placera var och en av de listade elementen när du monterar den själv?

Vad är orsaken till sådana installationsanvisningar för varje element?

Säkerhetsgrupp

Trycket i kretsen når sina maximala värden precis vid pannans utlopp: vid uppvärmning ökar kylmediet. Hydrauliska förluster och en gradvis minskning av kylvätskans temperatur minskar något tryck med avstånd från värmeväxlaren.

Apparater som registrerar övertryck och utsläppsånga som genereras under överhettning, är logiskt att placera så nära som möjligt till punkten för maximalt tryck och sannolik förångning.

pump

Den placeras vanligtvis vid en punkt med en minsta temperatur. Långvarig uppvärmning gynnar inte cirkulationspumpens mekanik för uppvärmning. Som du kanske antar kommer minsta kylvätsketemperaturen att vara efter alla värmeanordningar - framför pannan.

filter

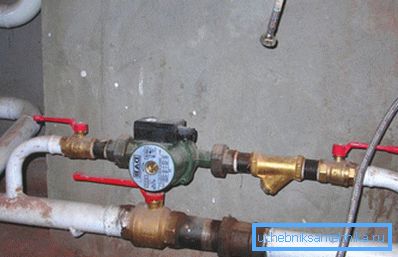

Huvudfunktionen är att skydda pumpen, som i själva verket lämnar inget speciellt val. Filtret är installerat på ett sådant sätt att det tar några skräp omedelbart innan pumphjulet passerar.

Användbar: pumpen och filtret är vanligtvis utrustade med avstängningsventiler. Detta gör att du kan rengöra sumpen och ta bort pumpen för reparation eller underhåll med minimal förlust av kylvätska.

Expansionstank

Tanken placeras där flödet av kylvätska så nära som möjligt till laminären. Ju mindre turbulensen desto mindre är tryckfluktuationerna i kretsen, desto mindre är risken för att en falsk ventil utlöses och förlust av kylvätska.

Vridningar skapas på valfri böjning, diameterövergång, avstängningsventilelement och först och främst på pumphjulet.

justering

För de båda elementen i pannröret - säkerhetsventilen och expansionstanken - måste du välja tryck och laddningstryck.

Vilka nummer borde orienteras?

• Säkerhetsventilen justeras vanligen till 2,5 - 3 kgf / cm2.

• Tankens laddningstryck bör motsvara det hydrostatiska trycket i en fullt fylld krets.

Hint: Ett övertryck på 1 kgf / cm2 kan lyfta en vattenkolonn med 10 meter. I enlighet därmed, när den maximala höjden av en sluten slinga över expansionskärlet är 5 meter laddningstrycket kommer att vara 0,5 kgf / cm2 på 7 meter - 0,7 kgf / cm2, och så vidare.

Hjälp med att välja

Expansionstank

När man köper en utjämningsbehållare rekommenderas detaljerad beräkning med kylmediet utvidgningskoefficient du valde, deltatemperaturen i tankkretsen och den verkningsgrad, som ökar med gapet mellan laddningstrycket och ett maximalt driftstryck.

Tankens överkapacitet kommer emellertid inte att skada, och priset på tankar som skiljer sig i volymerna skiljer sig ganska lite. Därför brukar tanken helt enkelt vara lika med 10% av den totala mängden kylvätska i systemet.

pump

Minsta trycket på 2 meter, som är karakteristiskt för lågmodellmodeller av pumpar, är tillräckligt för att ett korrekt beräknat system ska fungera vid någon rimlig längd av kretsen. Prestanda väljs så att hela volymen kylmedel vänder 3 gånger per timme. Till exempel, med en full volym på 500 liter, tas en pump med en kapacitet på 1,5 m3 / timme.

slutsats

Vi hoppas att våra rekommendationer hjälper läsaren att välja uppvärmningsutrustning för sitt eget hem.

Den bifogade videon kommer att erbjuda honom ytterligare information. Lycka till!
