Uppvärmningsregister: produktionsmetoder, typer, beräkning

Hur är värmeregistren gjorda av släta rör? Vad är de som? När är användningen av dessa värmare berättigade? Slutligen, hur man beräknar registret - värmen bör motsvara rummets egenskaper, eller hur? Låt oss försöka svara på dessa frågor.

Vad är det

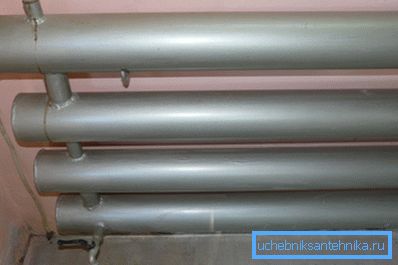

Enkelt uttryckt är ett värmeregister en eller flera rör med stor diameter genom vilken kylvätska cirkulerar. Rör är anslutna med broar och levereras med munstycken för anslutning av tilluftsrör på ett sådant sätt att cirkulation sker över hela volymen av värmaren.

Med vilka tecken kan värmningsregistren klassificeras?

material

Deras val är inte för stort:

• Självtillverkade mönster är oftast gjorda av svart stål. Metoden för anslutning av rör, lintar och grenar - svetsning.

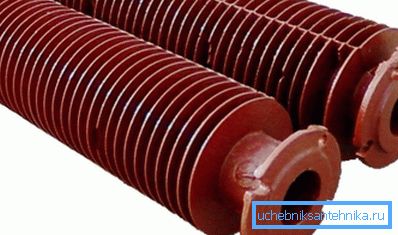

• Industriregister kan monteras av gjutjärnsrör med fenor.. Flänsade leder med paronit packningar används för montering. Utöver uppvärmning används gjutjärnsregister ofta som värmeväxlare, extraherar värme från förbränningsprodukterna i pannor och i olika branscher.

Användbar: i avsaknad av paronit i vattenuppvärmning kan den bytas ut med packningar, skärs ut med hand från bilkammaren. Men när man värmer industriella lokaler med överhettad ånga, kommer det att vara nödvändigt att leta efter exakt paronit: vanligt gummi vid temperaturer på 200-400 grader börjar snabbt smula.

orientering

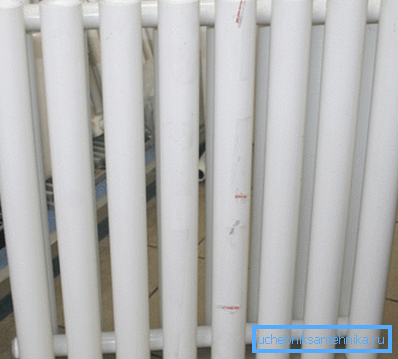

Ett typiskt industriellt uppvärmningsregister är ett horisontellt orienterat rör. Rör radiatorer av rörformig stål för bostadshus är emellertid ofta vertikala.

Med samma övergripande dimensioner och samma ytarea beror värmeutgången från värmeregistren inte mycket på rörens orientering.

Den övergripande orienteringen av de flesta produkter beror på ganska vardagliga skäl:

1. För att skapa en termisk gardin framför fönstret måste värmaren vara helt placerad under den, vilket innebär ett väldefinierat förhållande av längd och höjd.
2. Det är mycket enklare att svetsa ett lågt och långsträckt register från horisontella rör.

hoppare

Formen och storleken på jumpersregistren är uppdelade i snitt och S-formad.

Instruktioner för att göra ett register över den första kategorin i korthet ser så här ut:

1. Rör med stor diameter skärs i segment av samma längd.
2. Deras ändar fastnar med skivor skurna av stålplåt 3-4 mm tjocka.
3. Hål för lintar och munstycken skärs i rörens väggar, varefter de griper dem och efter redigering av registreformen skållas.
4. De ytterligare döva korspunkterna svetsas in, vilket ger en designstabilitet.

Tillverkningen av uppvärmningsregistren av denna typ lockas av det faktum att det kräver ett minimum av verktyg: en bulgarsk och en svetstransformator är tillräckligt nog. Priset på designens enkelhet är en ganska hög hydraulisk resistans hos enheten på grund av många diameterövergångar.

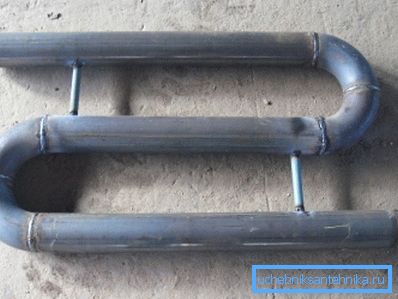

S-formade registren för uppvärmning är en spole med konstant tvärsnitt, där tunna hoppare endast behövs för styvhet. För tillverkning av avrundningar med en liten rördiameter (upp till 50 mm) används en rörbender. För stora sektioner är det nödvändigt att förvärva färdiga kranar.

Särskilda fall

Vi bör också nämna några mycket nyfikna mönster.

Kontinuerligt register

På företag som byggdes på 50-70-talet i förra seklet, i stället för sektions- eller S-formade register, används en ganska nyfiken konstruktion: en butik eller tillhörande rum omges om hela omkretsen med ett obrottbart rör. Schemat är användbart eftersom det ger upphettning av väggarna med en stigande ström av varm luft längs hela sin längd.

Autonomt register

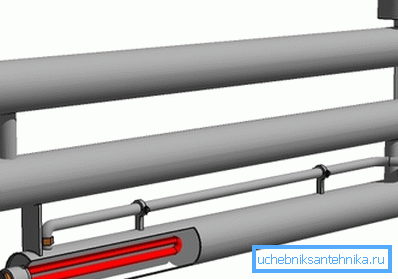

Som en autonom uppvärmningsanordning används ofta ett register vid slutet av den undre delen av vilken en eller flera rörformade elvärmare installeras.

Tillverkningen av anordningen har flera subtiliteter.

• Jumpers i det är gjort passable i båda ändarna av varje avsnitt. Detta säkerställer kylvätskans konvektion.
• Enheten är öppen. En del av sin kapacitet används som expansionstank: kylvätskan fyller registret endast för 90-95% av volymen.
• Som kylvätska är det ofta inte vatten som används, men olja (arbetar av eller billigt mineral), vilket gör det möjligt att inte vara rädd för avfrostning.

montering

Vad är installationen av uppvärmningsregistren?

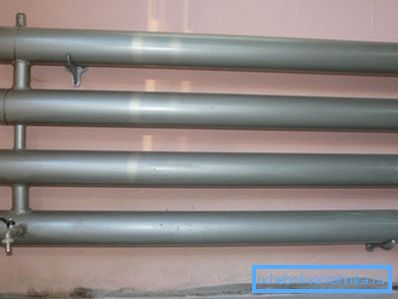

Den enklaste fästningen av registret är på jämn förstärkning som hamrats i väggen med en diameter av 10-14 mm.

1. Väggen är markerad med nivån på några hål där nedre och övre sektioner ska ligga.
2. Hål borras med en diameter mindre än en halv millimeter mindre än den armatur du har.

Tips: Eftersom borren med en diameter på 11,5 mm är nästan omöjligt att hitta kan hålet borras med en diameter av 10 mm och utökas med en 11.5 mm metallborr.

1. Sektioner av rebar med fasad drivs in i väggen till ett djup av minst 6-7 cm.
2. På dem hänger uppvärmningsanordningen ut.
3. Ankaret är böjd upp och böjer sig runt registret. För böjning använd röret på rörsegmentet.
4. Överflödiga armaturer skärs in situ; Slutet avrundas med en fil för att undvika skada.

bosättningar

Vad är beräkningen av registret över värme? Låt oss börja långt ifrån.

Vilka tekniska egenskaper hos värmaren bör beaktas när man väljer den?

• Arbetstryck I det svetsade registret överstiger det uppenbarligen parametrarna för centralvärmestationen och låter den stå emot eventuell vattenhammare.
• Driftstemperatur Det är lätt att gissa att det inte heller finns några speciella begränsningar.
• Termisk effekt. Det väljs beroende på rummets volym. Brist på värmeffekt betyder att det blir kallt hemma; överskott - det kommer att behöva hålla fönstren öppna och uthärda utkast.

Hur beräknas värmregistret för ett stålrunda av känd diameter?

Följande formel gäller här:

Q = Pi * Dn * L * k * Dt, där:

• Q-sektionsvärmeflöde i watt.
• Pi är talet pi, taget till 3,1415;
• DN - rörets ytterdiameter i meter.
• L - sektionslängd i meter.
• k är värmeledningsförmåga för ett stålrör, 11,63 W / m2 * C.
• Dt-delta temperatur mellan kylvätskan och luften i rummet.

Viktig punkt: värmeflödet beräknas för ett horisontellt rör på detta sätt. I registret med flera rader för alla sektioner, förutom den första, används en ytterligare faktor på 0,9: de ligger i det uppåtriktade flödet av varm luft från det första röret, vilket minskar temperaturdioden.

Hur man räknar om diametern på röret specificerat av säljaren i tum till de vanliga värdena? Här är storleken matchande tabellen:

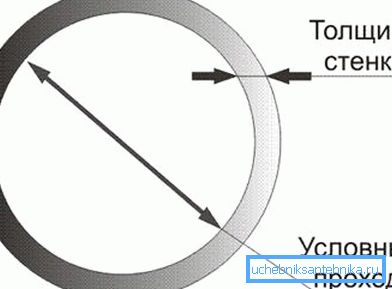

Obs! Fjärrkontrollen approximerar insidan diameter. För att få en yttre, är det nödvändigt att lägga två gånger rörets väggtjocklek.

Låt oss uppskatta värmeöverföringen av ett fyrradigt register från ett rör med en yttre diameter på 108 mm och en längd av 1,2 meter vid sin temperatur på +80 ° C och lufttemperaturen i rummet +20 C.

1. För det första avsnittet är värmeflödet 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 watt.
2. För varje efterföljande multipliceras den med 0,9. 284 * 0,9 = 255.
3. Det totala värdet är 284+ (255 * 3) = 1049 watt.

Enhetsvärdering

Låt oss försöka ge en kort bedömning av registret.

• Det är extremt hållbart och feltolerant.
• Till skillnad från sektioner med utvecklade fenor är det lätt att rengöra om damm.
• Han behöver praktiskt taget inte tvätta. Medan kylvätskan cirkulerar genom enheten kommer det att värma upp i volymen.
• Utseende - låt oss säga, för en amatör. Registret dekorerar inte precis rummet.
• På grund av bristen på flänsar och låg värmeledningsförmåga hos stål är reglervärdet av registret väsentligt sämre än en aluminium-radiator med samma övergripande dimensioner.

rön

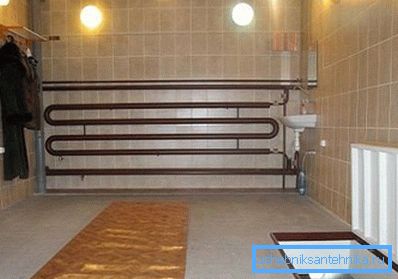

Register bör användas främst för uppvärmning av garage, verkstäder och industrilokaler. För en lägenhet bör du titta på mer kompakta och anständigt snygga aluminium- och bimetalliska värmeapparater.

Som alltid kommer den bifogade videon att erbjuda läsaren ytterligare information. Lycka till!
