Uppvärmningsradiatorer: typer och principer av val

Både autonom och centraliserad uppvärmning av en lägenhet (privathus) behöver värmeapparater, och det kan vara ryska, polska, tjeckiska, finska, tyska eller italienska värmeväxlare. Alla arbetar enligt samma princip, även om dessa principer, som material av tillverkning, kan skilja sig mycket från varandra i en eller flera grupper av produkter av denna typ.

Vi ska nu försöka utreda principen om hur sådana enheter fungerar. Vi kommer att berätta om materialen och se ett tematiskt videoklipp för att konsolidera materialet.

radiatorer

Allmän översikt

• Till att börja med kan alla radiatorer som används för uppvärmning av industri-, industri-, offentliga och bostadsbyggnader och lokaler delas in i två typer - vatten- och elapparater (de är olja). Det vill säga, i den första vätskan används som kylvätska (oftast är det vanligt eller destillerat vatten med vissa tillsatser), och i den andra typen av apparater används även vätska, men detta är redan olja.
• Dessutom kan uppvärmningsradiatorer klassificeras som sektionella, lamellära, rörformiga (kolumnar) och panel. En sådan struktur påverkar inte bara mängden kylmedel som rymmer en viss apparat utan också hur värmen överförs till rummet.

• Vid val av radiatorer för uppvärmning är ett av de ledande kriterierna den metall från vilken de tillverkas, eftersom deras värmeutsläpp och marknadsvärdet också beror på detta. Den mest populära kan kallas gjutjärn - sådana apparater finns i nästan de flesta stadslägenheter, om de inte har ändrats av hyresgäster för apparater gjorda av andra material, eftersom enligt projektet nästan alla hus som används tidigare används och gjutjärn används nu.
• Även för högt tryck i systemet kan stål användas - en sådan värmningsradio är extremt slitstark och kan stå emot nästan allt tryck som kan vara i våra system. Men det har en allvarlig nackdel - det är känslig för korrosion.
• Bimetalliska radiatorer kan kallas mest lönsamma och bekväma - uppvärmning av vilken typ som helst fungerar så bra som möjligt med dem.. Väggarna i denna enhet består av ett skikt av stål belagt med aluminium - ett sådant dubbelfall visar sig vara mycket hållbart och har en hög värmeöverföring.
• Och slutligen, autonoma värme - aluminium radiatorer, som har utmärkt värmeöverföring, och tack vare modern teknik, är ganska hållbara. Men trots alla fördelar har de två allvarliga nackdelar - det här är ett ganska högt pris och behovet av att tanka systemet med destillerat vatten med olika speciella föroreningar.

Designfunktioner

Naturligtvis påverkas kvaliteten på uppvärmningen av rummet först och främst av värmeelementets enhet, som innefattar dess designfunktioner, värmeöverföringskapacitet, kapacitet och möjligheten att rengöra från damm (komplicerar värmeöverföring). En sekundär faktor kan kallas kostnaden för enheten och dess design eller möjligheten att installera fäktning i form av ett dekorativt rutnät.

Låt oss nu överväga vilka faktorer som bestämmer batteriets höga värmeavbrott - det är designen och materialet, vätskans hastighet i enheten och hastigheten på sin tvättning med luft, temperaturskillnaden mellan batteriet och luften i rummet, installationsmetoden och även färgen och sammansättningen av färgen.

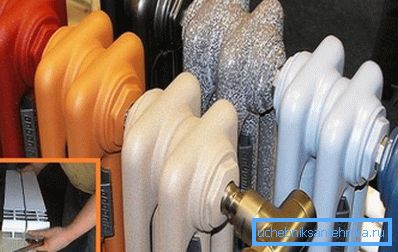

Det är anmärkningsvärt att en speciell emalj är tillverkad för ljusa radiatorer, vilket kan minska sökningarna avsevärt, så att färgade enheter inte bara är rörliga utan ett tecken på teknisk analfabetism hos ägarna.

De vanligast förekommande är enheter av sektionstyp som kan tillverkas av gjutjärn, stål, aluminium eller två metaller samtidigt (bimetall eller stål belagt med aluminium). I sådana anordningar uppträder en konvektiv uppvärmningsmetod.

Det vill säga värmen släpps ut med hjälp av luft som passerar genom dem - vätskan värmer metallytan på det så kallade dragspelet och luften upphettas från kontakt med metallen och går från topp till botten in i rummet. Det bör noteras att du alltid kan hitta sådana ryskgjorda enheter till rimliga priser.

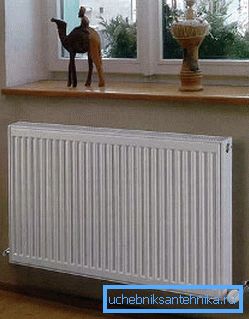

Sådana anordningar är gjorda av högkvalitativt kallvalsat stål och kan bestå av en, två eller tre paneler, vilka är sammankopplade med metallplattor, vilket ökar den konvektiva uppvärmningen av luften som rör sig längs planen.

Det visar sig att smala enkelpanelapparater endast kan ge temperaturen genom strålning, men två- eller trepanel - på grund av konvektion, så kommer jämförelsen alltid att vara till fördel för den senare. Naturligtvis har sådana anordningar större effektivitet än sektionella och producerar dem med sido- och bottenfoder.

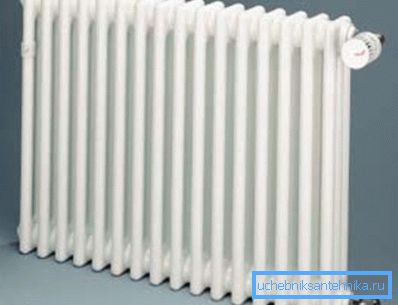

I utseende är rörformiga uppvärmningsanordningar mycket likartade sektioner. Ja, och den övergripande utformningen av sådana enheter är gjord på samma princip: Horisontella samlare kopplas samman med vertikala rör eller kolumner, varifrån namnet på definitionen av deras typ kom.

Men dessa batterier har en stor skillnad - de förstår inte sektionerna, därför kan de inte ökas eller minskas, annars kommer det att bli moderna hemmagjorda enheter. I regel utförs sådana konstruktioner antingen av stål eller av gjutjärn, i utseende är de utmärkta med ett, två, tre eller fyra vertikala rör i rad, och inte två, som sektionerna.

material

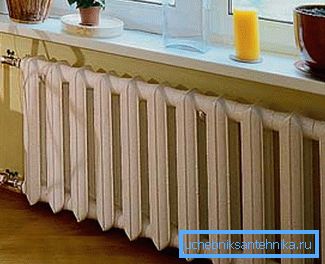

Om vi ​​pratar om berömmelse, kommer högsta betyg att erhållas av gjutjärnsbatterier, som är bekanta för alla boende i flervåningsbyggnader och till och med av någon anledning används fortfarande i vissa fall för oberoende uppvärmning.

Om vi ​​pratar om golvkonstruktionen är de väldigt bekväma, för i de flesta lägenheter finns centralvärme och det finns inga enskilda mätare. Faktum är att gjutet värmer upp länge, men det ger också upp den ackumulerade värmenergin under en längre tid - det här händer på grund av enhetens tjocka väggar.

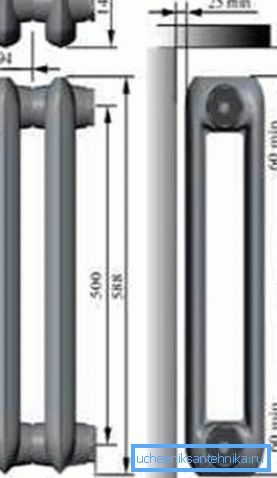

Sådana radiatorer kan i regel stå emot ett arbetstryck på 9 till 12 bar och trycketrycket är vanligtvis upp till 16 bar, med en maximal vattentemperatur på 110 ° C och med en värmeeffekt på en sektion av 100-160 W (medföljande anvisningar anger dessa parametrar mer noggrant). Men problemet är att på grund av den stora kapaciteten är det nödvändigt att värma mer vatten, för självständig uppvärmning är sådana anordningar extremt ofördelaktiga.

I det övre fotot ser du stålrörformiga PURMO, men det är faktiskt inte annorlunda från samma ZEHNDER, DELONGHI eller andra liknande modeller från andra företag. Därför är vi bara intresserade av metallväggar.

Så för stålplattformar är arbetstrycket ca 6-10 bar och för rörformade är det 8-15 bar, vilket är tillräckligt för även för höga byggnader där arbetstrycket i systemet når 8-10 atmosfärer. Effekten hos en modell kan vara i storleksordningen 1200-1600W, och den maximala temperaturen som inte skadar enhetens integritet kan nå 110-120 ° C.

Trots den stora styrkan är sådana radiatorer mottagliga för korrosion, men denna process är farligast vid den tidpunkt då vatten dräneras från systemet eller en del av den är luftburet.

Här finns en naturlig kemisk reaktion - rostning av metallen (från insidan av tanken). Mest av allt har stål blivit en populär platt radiator och, även om det här är långt ifrån det bästa alternativet, är den dock lätt och låg kostnad.

Obs. Det är mest fördelaktigt att installera en sådan (stål) radiatorvärme med egna händer i ett privat hus där du kan lägga till korrosionsadditiv till vatten och inte ens tömma systemet för sommarperioden.

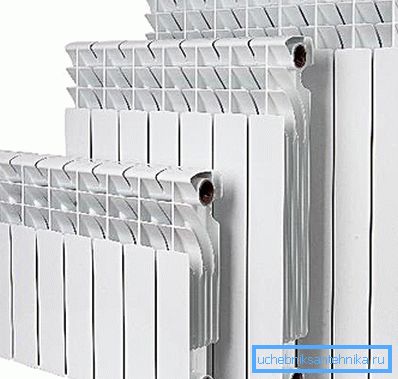

Rena aluminiumanordningar har högsta värmeutsläpp, som kan vara av två slag - formsprutning och extrudering, men du hittar dem inte bland de vanliga tillverkarna, till exempel samma LIDAY, men sådana produkter tillhandahålls av den västra tillverkaren och samma Kina.

Det kan sägas att aluminiumprodukter av denna typ är ganska icke-standardiserade och exklusiva anordningar för Ryssland, men de har nyligen börjat använda mer och mer efterfrågan på autonoma system när det är nödvändigt att byta dem eller installera en annan krets i allmänhet.

Obs. Var inte rädd för Kina, som tillverkare - Kinesiska radiatorer är av tillräcklig kvalitet och kan konkurrera med europeiska.

Extruderingsanordningen består av siluminrör och en aluminiumkropp som bildas genom extrudering från en extruder och är inte föremål för montering / demontering.

Men gjutningsmodeller (tillverkare kan vara olika) tillverkas genom separat gjutning och montering av sektioner, vilket gör att deras produktion minskar och ökar effekten genom att fästa / skruva av sektioner. Dessa batterier klarar ett arbetstryck på 8-16 bar vid en temperatur på 110 ° C, en värmeeffekt på 82-212W.

För installation av autonoma system, såväl som i fall där utbyte av gamla batterier i höghus är nödvändigt, används ofta bimetalliska radiatorer, vilka bär alla positiva egenskaper hos stål och aluminium.

Kanske är sådana anordningar det mest praktiska för närvarande i alla avseenden - de har ett arbetstryck på 20-50 bar vid en temperatur av 130 ° C (mest) och kraften i en sektion är cirka 150-180W.

Väggarna här är korrosionsbeständiga, det finns nästan ingen tröghet, värmen är mycket hög och samtidigt är enheten resistent mot hydrauliska stötar. Naturligtvis är kostnaden för sådana enheter högre än samma stål eller gjutjärn, men med autonom uppvärmning sparar du avsevärt en liten mängd sektioner, vattnet som du måste värmas upp för, slösa energiresurser.

Obs. Man bör komma ihåg att termostater och ventiler nästan aldrig säljs med radiatorer. De köps separat.

beräkning

För att undvika överlagringar vid köp av sektions-, rör- eller panelradiatorer måste du vara uppmärksam på deras kraft och sedan beräkna kvantiteten med antingen en online-kalkylator eller manuellt (det andra alternativet är mer tillförlitligt).

Så, för rum inte högre än 260 cm vid 10m² Du behöver 1 kW energikälla för det uppvärmda området, och om taken är högre än 260 cm, betraktas de som kuber - 41 W med termisk energi behövs för varje kubikmeter utrymme. Följaktligen kan du antingen ta hänsyn till batteriets totala effekt (för rörformad och panel), eller beräkna den genom sektioner.

slutsats

Sammanfattningsvis bör det sägas att alla flerskiktiga och tunna, sektionella och plana radiatorer av uppvärmning kommer att vara användbara i rummet, om korrekt beräknat deras antal. Men om du samtidigt gör ett bra utbud av kvalitet och tekniska egenskaper, blir ditt hus varmare, och du betalar mindre för det.
