Uppvärmningsenhet: funktioner, enhet, fördelar

Modernt värmekontrollsystem gör att du kan implementera de mest komplexa och avancerade system och program för att justera utrustningens driftslägen, för att uppnå betydande energibesparingar, för att ge fjärrkontroll av värme. Vi vill överväga värmekontrollenheten med avseende på dess strukturella och operativa egenskaper och fördelar.

Automatisk styrenhet

tidsbeställning

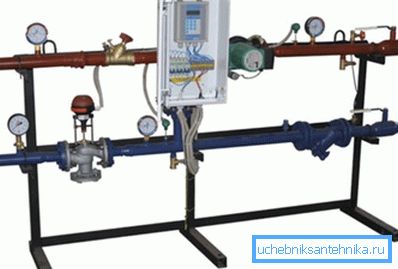

Den automatiska styrenheten är en individuell värmepunkt som är utformad för att styra parametrarna för kylvätskan som cirkulerar i värmesystemet, beroende på rumstemperaturen, på gatan, i kretsens tillförsel och returledning.

Dessutom kan systemet implementera skydd från nödsituationer, byte av utrustning, GSM värmekontroll. I händelse av en uppdelning eller en onormal situation kan modulen meddela alla abonnenter på postlistan via sms.

Detta är dock inte en komplett lista över funktioner.

Kontrollnoden kan ge:

• Modes och driftparametrar för värmesystemets cirkulationspump, en given cirkulationshastighet för kylvätskan;
• Övervakning av underhåll och utförande av ett förutbestämt temperaturschema för tillförsel och returledning. Detta hjälper till att skydda systemet mot överhettning och överkylning;
• Underhålla en given konstant tryckskillnad i tillförseln och återvända till byggnaden, vilket gör det möjligt att arbeta normalt för all automatisk utrustning i det vanliga läget;
• Fin och grov kylvätska rengöring;
• Visuell kontroll av alla systemets prestandaindikatorer: temperaturer i nyckelområden, tryckskillnader vid nodens inlopp och utlopp, ett visst driftssätt, larm;
• Fjärrkontroll av värme via telefon och via Internet;
• Fjärrkontroll av rummet, larm, ingångsdörrar och grindar med hjälp av extra sensorer.

Var uppmärksam! För att installera ett sådant system måste pannan och annan utrustning anpassas till elektronisk styrning. Gamla ramar med mekaniska ventiler med detta schema fungerar inte.

Enhet och driftsprincip

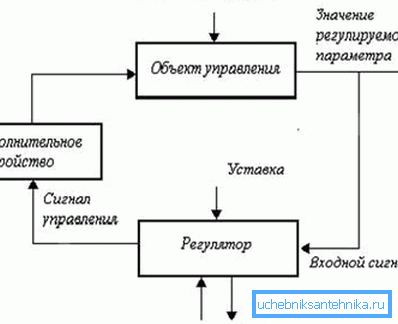

Strukturen i ett automatiskt styrsystem inkluderar sådana noder:

1. Sensorer och sensorer som samlar nödvändiga data i olika delar av systemet;
2. Styrenheterna och processorerna som jämför de data som tas emot från sensorerna med de värden som dikteras av instruktionen (programmet) som spelats in på minneskortet fattar ett beslut och på grundval av det ger kommandon till de exekverande mekanismerna.

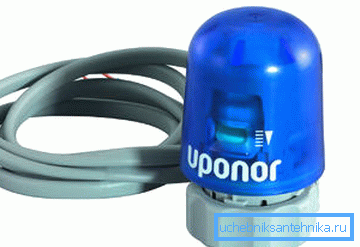

3. De exekverande mekanismerna som mottar kommandon från styrenheterna och utför enkla åtgärder - stäng av ventiler och ventiler, öka effekten hos enheterna, byt driftutrustningens driftslägen, utför nödstopp av de brutna noderna.

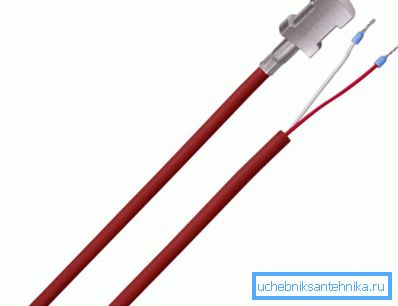

Sensorerna är tryck- och temperatursensorer, liksom eventuella ytterligare sensorer som låter dig övervaka olika processer. De viktigaste temperatursensorerna är kylvätskans flöde och returflöde, temperatursensorer i rummet och på gatan, liksom tryckgivare vid ingången till systemet.

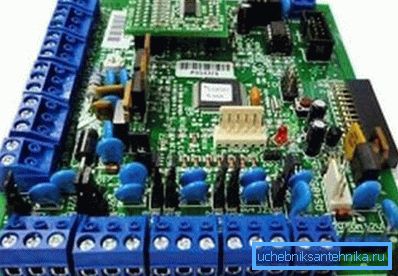

Styrenhetens roll spelas av en lågströmskomputer som läser information från alla sensorer. Ett program som upptäcker temperaturförhållanden spelas in på datorns minneskort.

Regulatorn jämför de erhållna värdena med de inställda, och vid behov fattar ett beslut om att göra ändringar: Öka kylvätsketillförseln till en viss krets, stäng av pannan eller överföra den till ett annat driftsätt, etc.

Vid beslutsfattande skickar styrenheten en styrsignal till ett eller annat manöverorgan: ett omkopplingsrelä, en ventil eller ett ventildon, en brytare eller pannans elektronik. Beroende på det inställda programmet kan GSM-modulen för värmekontroll skicka meddelanden till ägaren om en viss händelse och vänta på ett svar kan vidta vissa åtgärder.

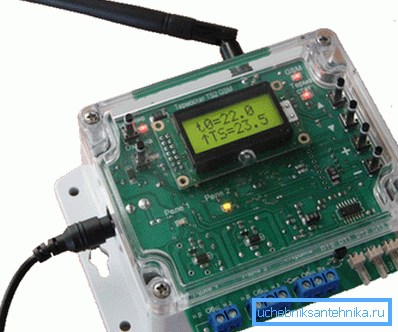

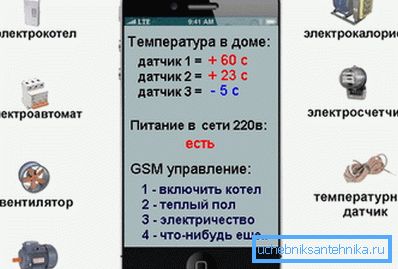

Uppvärmningskontroll i ett hus via GSM utförs med en speciell modul som är inbyggd i datorn.

Denna modul innehåller följande element:

• Spår för att byta SIM-kort;
• Strömförsörjning och batteri;
• GSM-modem;
• Anslutning för antennen;
• LAN-port för anslutning till en Internetleverantör
• en mikroprocessor;
• Minneskort;
• USB-kontakt för konfiguration och konfiguration;
• LED-indikatorer eller LCD-skärm;
• Kontaktgrupp med ingångar och utgångar för datainsamling och sändning av styrsignaler.

Var uppmärksam! Tillsammans med modulen för GSM-styrning måste programvara levereras för installation på operativsystemet hos en mobiltelefon. Programmet hjälper till att organisera fjärrkommunikationskontrollen och operatören.

fördelar

Vilka är fördelarna med att använda den automatiska värmekontrollenheten?

En modern styrenhet med en kommunikationsmodul låter dig få sådana fördelar och fördelar:

• Finjustering av systemet i realtid möjliggör maximal besparing med en lämplig nivå av komfort;
• Du kan uppnå just sådana temperatur- och klimatparametrar i rummet, vad du vill, och för detta räcker det att helt enkelt ställa in önskade temperaturvärden.
• Omedelbar anmälan av nödförhållanden och onormala händelser ökar beteendens tillförlitlighet och säkerhet avsevärt.
• Du har möjlighet att lämna huset med fungerande värme och på ett avstånd för att kontrollera dess skick, samt att styra driftslägen, stänga av eller stänga av utrustningen på distans.
• Ett vinterbesök i ett lanthus när värmen är avstängd, kräver att du går in i ett kallrum, smälter enheten och väntar flera timmar tills rummet värms upp. Nu kan du ge kommandot att aktivera i förväg och slösa inte tid.

Du kan montera och ansluta kontrollsystemet själv - för detta krävs inga behörigheter och godkännanden. Arbetet är lätt att göra genom att följa tillverkarens instruktioner. Priset på satsen kan variera från 4 till 40 tusen rubel, beroende på konfiguration och tillverkare.

Var uppmärksam! De flesta modulerna har kontakter för anslutning av ytterligare sensorer, med hjälp av vilka det är möjligt att organisera kontroll över öppningen av fönster och dörrar, lyssna eller titta och andra användbara funktioner.

slutsats

Kontroll och hantering av moderna värmesystem kan utföras av programvara med operatörs fjärr deltagande. Kommunikation kan åstadkommas via GSM digital cellulär kommunikation eller Internet. Ytterligare information finns i vår video.
