Uppvärmningsberäkning: hur man bestämmer klimatnätets
Effektiviteten och kostnadseffektiviteten hos värmesystemnätet beror direkt på värmekedlets korrekt valda effekt, värmeöverföring från radiatorer och konfigurationen av rörledningar som transporterar kylvätskan. För att inte misstas vid valet av klimatutrustning är det nödvändigt att korrekt beräkna förbrukningen av värmeenergi för uppvärmning.
Vanligtvis görs detta av uppvärmningstekniker, men om du själv bygger ett hus, så kommer instruktionerna nedan att hjälpa dig att göra alla beräkningar.
Beräkningsstadier

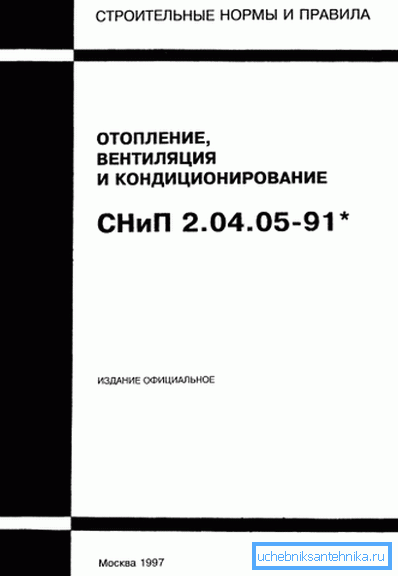

Värmekonstruktion av värmenätet för bostadshus, kommersiella byggnader eller produktionshallar sker i enlighet med SNiP (byggkoder) 2.04.05-91, som kallas "Värme, ventilation och luftkonditionering."
De fastställde metoden för att beräkna behovet av värmeenergi för uppvärmning, som används av både enskilda utvecklare under byggandet av sina egna hus och arbetare av bostäder och allmännyttiga tjänster vid installation eller modernisering av klimatsystemen i bostadshus.
Enligt ovannämnda dokument innehåller beräkningen av termisk energi flera steg. En kort beskrivning av var och en av dem ges i tabellen.
| stadium | beskrivning |
| Värmeförlust etablering | Beräkningen av den önskade mängden termisk energi måste göras med hänsyn till mängden värme som förloras genom byggnadselementen i byggnaden. Utan detta kommer det att vara omöjligt att välja kraften hos en el- eller gaspanna samt materialet och antalet sektioner av radiatorerna. I de flesta fall varierar den här siffran från 50 till 150 W per kvadratmeter. Om värdet du får skiljer sig från detta betyder det:
|
| Temperaturläge för värmesystemet | Metoden för beräkning av värmeenergi vid uppvärmning rekommenderar att följande värden tas som utgångspunkt:
Med denna variation kommer det vattenuppvärmningssystem du konstruerade att uppfylla kraven i standarden EN 442 Värmeffekten av värmeenheter. |
| Effekt av värmeväxlare | Detta steg är nödvändigt för att fastställa värdet av värmeöverföring från radiatorer. Baserat på denna parameter måste du välja batteriets material och antalet sektioner i dem. |
| Hydraulisk beräkning | Detta steg är nödvändigt för att bestämma rörledningens diameter, liksom pumpkraften. Om beräkningen är fel kan det starka hydrauliska motståndet hos rör och radiatorer inte låta kylvätskan cirkulera normalt genom rören. |
| Pannaffekt | Beräkning av värmekonsumtion för uppvärmning av uppenbara skäl kan inte utan att bestämma kraften hos huvudvärmeutrustningen. Det är trots allt att värmemediet värms upp, vilket sedan fördelas över radiatorområdet och klimatsystemets rörledningar. |
| Värmeanläggningens volym | Ett annat viktigt steg är bestämning av vattenförbrukningen (med andra ord volymen kylvätska, vilket är nödvändigt för fullständig fyllning av värmesystemet). Detta är särskilt nödvändigt om du vill hälla frostskydd i värmenätet. |
Tips! För alla beräkningar kan du använda en räknare. Men det är mer lämpligt att använda ett eller annat mjukvarupaket. Ett datorprogram kommer mer exakt att ta hänsyn till alla nödvändiga faktorer och minska tiden för design.
Efter beräkningen av värmen som används för uppvärmning har bostaden gjorts, glöm inte att beräkna volymen av kostnader för inköp av det valda värmeöverföringsmediet. Kanske är priset för högt, i samband med vilket det är nödvändigt att leta efter alternativa eller kombinerade sätt att värma ditt eget hem.
Metod för värmekalkylering
Obligatoriska rådata
Innan värmeenergi beräknas för uppvärmning ska data samlas in i byggnaden där klimatanläggningen ska installeras.
Du behöver:

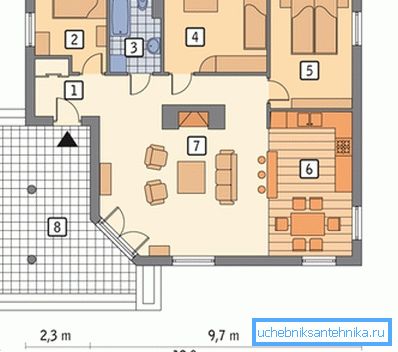

- Projekt av en framtida eller befintlig bostad. Det måste anbringas på rummets geometriska dimensioner, såväl som byggnadens yttre dimensioner. Dessutom behöver du storlek och antal fönster och dörröppningar.
- Klimatförhållanden i området där huset ligger. Du måste ange varaktighetstiden för varningssäsongen, husets orientering på kardinalpunkterna, genomsnittliga dagliga och genomsnittliga månatliga temperaturer och annan liknande information.
- Material och värmeisolering av väggar. Det beror på hur mycket värmeenergi kommer att släppas oproduktivt genom byggnadens olika delar.
- Golv- och takkonstruktion och material. Dessa ytor är ofta orsaken till stark värmeförlust. Om så är fallet är det lämpligt att värma golv- och vindsvåningen och sedan beräkna värmen på värmesystemet igen.
Formel för beräkning av klimatnätets värmekraft
För alla tekniska beräkningar behöver du mer än en värmeberäkningsformel. Såsom nämnts i de föregående sektionerna är det faktiskt nödvändigt att fastställa många viktiga tekniska egenskaper hos värmesystemet.
Var uppmärksam! Det är nödvändigt att göra en mycket noggrann beräkning: uppvärmning, vattenförsörjning eller avloppssystem är ganska komplexa och dyra klimatnät. Om fel gjordes i konstruktionen krävs en uppgradering när konstruktionen fortskrider. Och kostnaden för sådana händelser resulterar ibland i en ganska betydande mängd.

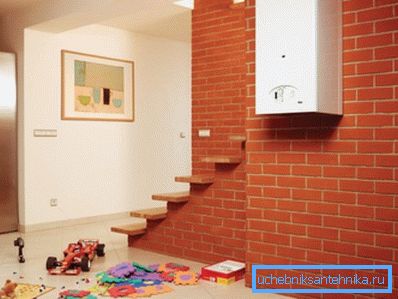

Den viktigaste parametern i beräkningen är värmepannans kraft eftersom den är den som fungerar som ett centralt element i klimatnätet. För att göra detta, använd följande formel:
Mpanna = Themma * 20% var:
- Themma- behovet av värmeenergi i huset där installationen av uppvärmning
- 20% - koefficienten med hänsyn till oförutsedda omständigheter. Dessa inkluderar tryckfall i huvudgasnätet, svåra frost, oaccounterade värmeförluster vid öppning av dörrar och fönster samt andra faktorer.
Bestämning av värmeförlust

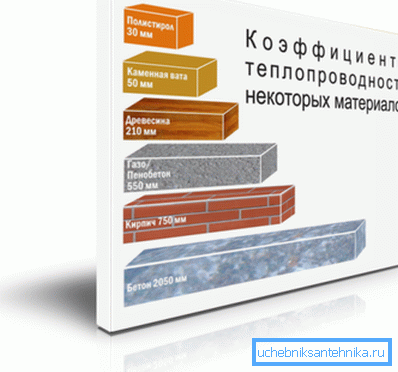

För att beräkna behovet av värmeenergi i ditt hem måste du veta hur mycket värmeförlust som uppstår genom väggar, golv och tak. För att göra detta kan du använda bordet, vilket indikerar värmeledningsförmågan hos olika material.
| namn | Tjocklek, cm | Värmeledningsförmåga |
| Skumplast | 0,11 | 0037 |
| Glasull | 0,12 | 0041 |
| Mineralfiber | 0,13 | 0044 |
| Hyvlat trä | 0,44 | 0,15 |
| Betongbetong | 0,54 | 0,183 |
| Skumbetong | 0,62 | 0,21 |
| tegel | 0,79 | 0,27 |
För att korrekt bestämma värmeförlusten och beräkna kraften hos pannan, är det emellertid inte tillräckligt att känna till koefficienten för värmeledningsförmåga hos material.
Det är också nödvändigt att i vissa beräkningar infoga vissa ändringar:
- Konstruktion och material av begagnade glaspåsar:
- vanliga träfönster - 1,27;
- plastfönster med dubbelglas 1;
- polymera fönsterramar med trippelglasering 0,85.

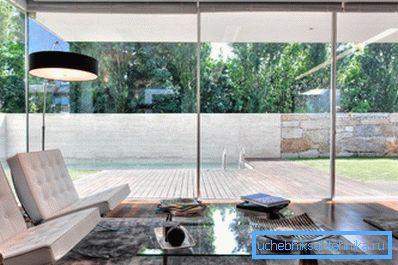

- Glas omkrets av huset. Allt är enkelt här. Ju större förhållandet mellan fönsters yta till golvyta desto större är värmeförlusten av byggnaden. För beräkningar kan du ta följande koefficienter:
| Fönster / väggförhållande | Korrigeringsfaktor |
| 0,1 | 0,8 |
| 0,15 | 0,9 |
| 0,2 | 1 |
| 0,25 | 1,1 |
| 0,3 | 1,2 |
| 0,35 | 1,3 |
| 0,4 | 1,4 |
| 0,5 | 1,5 |
- Genomsnittlig dagstemperatur för utomhusluft. Detta ändringsförslag måste också beaktas, eftersom värmeeffekten genom väggar och fönster ökar vid alltför låga värden. Följande värden accepteras för beräkningar:
| temperatur | Korrigeringsfaktor |
| till - 10 omC | 0,7 |
| - 10 omC | 0,8 |
| - 15 omC | 0,9 |
| - 20 omC | 1 |
| - 25 omC | 1,1 |
| - 30 omC | 1,2 |
| - 35 omC | 1,3 |
- Antalet ytterväggar. Om rummet ligger inuti huset, är det bara en vägg i kontakt med uteluften - den där fönstret är beläget. Hörnrum eller rum i småhus kan dock ha två, tre och fyra ytterväggar. I detta fall bör följande korrigeringsfaktorer beaktas:
- ett rum - 1;
- två rum -1,2;
- tre rum - 1,22;
- fyra rum - 1.33
- Antal våningar. Liksom i föregående fall påverkar antalet våningar och (eller) närvaron av en vindsvåning värmeförlust. I det här fallet måste du ta följande värden för ändringarna:
- Förekomsten av flera våningar - 0,82;
- uppvärmt tak eller vindgolv - 0,91;
- ouppvärmt tak - 1.
- Avståndet mellan taket och väggarna. Som du vet, ökar höghöjdsvolymen i rummet, så det är nödvändigt att spendera mer värme på uppvärmningen. Faktorerna i detta fall gäller följande:
| höjd | Korrigeringsfaktor |
| 2,5 meter | 1 |
| 3 meter | 1,05 |
| 3,5 meter | 1,1 |
| 4 meter | 1,15 |
| 4,5 meter | 1,2 |
För att beräkna uppvärmningen är det nödvändigt att multiplicera alla ovanstående faktorer och bestämma Themmaenligt följande formel:
Themma = Pbeats * Kövergripande * S, där:
- Pbeats - Speciell värmeförlust (vanligtvis 100 watt / m2)
- Kövergripande- Den totala korrigeringen erhållen genom att multiplicera alla ovanstående faktorer.
- S är området för bostadsbyggande.

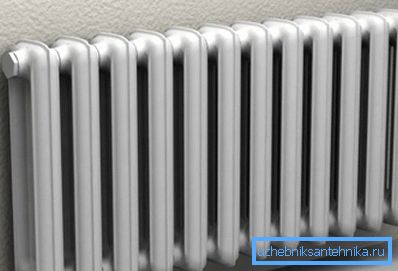

Beräkning av värmekapacitet av radiatorer
De enheter som värmer luften i rummen är radiatorer. De består av flera sektioner. Deras antal beror på det valda materialet och bestäms utifrån kraften hos ett element, mätt i watt.
Vi ger värdena för de mest populära modellerna av radiatorer:
- gjutjärn - 110 watt;
- stål - 85 watt;
- aluminium - 175 watt;
- bimetallisk - 199 watt.
Detta värde ska delas med 100, vilket resulterar i ett område som uppvärms av en sektion av batteriet.
Därefter bestäms det erforderliga antalet sektioner. Allt är enkelt här. Det är nödvändigt att dela upp rummet i rummet där batteriet ska installeras i kraften hos ett radiatorelement.
Du måste också ta hänsyn till ändringarna:
- För ett hörnrum är det lämpligt att öka antalet sektioner med 2 eller 3;
- Om du planerar att stänga kylaren med en dekorativ panel, ta hand om en viss ökning av batteriets storlek.
- i det fall då fönstret är utrustat med en bred sill, är det lämpligt att sätta in en ventilationsgrill i den.
Var uppmärksam! Denna beräkningsmetod kan endast användas när takhöjden i standardrummet är 2,7 meter. I alla övriga fall bör ytterligare korrigeringsfaktorer tillämpas.
slutsats
Beräkningen av värmepumpens uppvärmningskapacitet är en ganska komplicerad händelse, som ändå kan utföras oberoende, med hjälp av den information som uppmärksammas. Men kom ihåg att förutom detta måste andra parametrar också beräknas. Se mer i videon som publiceras i den här artikeln.
