Uppvärmningsbatterier: urval, problem och lösningar

Vad kan vara värmebatteriet? Vilka material används för tillverkning av värmeanordningar? Vad ska man göra om värmebatteriet läckt mellan sektionerna eller på fodret? I vårt material kommer vi att försöka hitta svar på dessa och många andra frågor.

klassificering

Låt oss ta reda på vilka tecken som kan moderna uppvärmningsbatterier klassificeras.

material

För produktion av värmeanordningar kan användas:

• Gjutjärn. Karaktäristiska egenskaper hos gjutjärnssektionsradiatorer av uppvärmning - en stor inre volym av sektionen och stor vikt. Brutenheten i gjutjärn begränsar det maximala arbetstrycket i värmesystemet till ett värde av 9-12 atmosfärer.

För övrigt: i normalt driftläge för centralvärme, överskrider inte trycket i kretsen 4 till 4,5 atmosfärer. För ett privat hus med en autonom kontur är ännu mer blygsamma värden typiska - 1,5 - 2 kgf / cm2.

• stål. Dess främsta fördel är mekanisk styrka, vilket gör det möjligt att inte vara rädd för att överskrida de beräknade tryckvärdena. Den största nackdelen är instabiliteten i korrosion; återställning av värmesystemet för sommaren förkortar värmarens livslängd avsevärt.
• aluminium. Den högsta värmeledningsförmågan hos metallen ligger intill den begränsade mekaniska hållfastheten. Dessutom bildar aluminium ett galvaniskt par med koppar; Om aluminiumbatterier används - värmen bör inte spädas med kopparrör.

Tillsammans med byggandet av samma metall på försäljning finns bimetallprodukter.

Två typer av bimetallic värmare är vanliga:

1. Kardialledare av stål eller stål med aluminiumhölje. Stål ger det högsta motståndet mot inre tryck (inklusive hydrauliska stötar), och aluminium med hög värmeledningsförmåga gör att värmaren kan förses med fenor med stor yta. En av mästarna i performance - monolith radiatorn från det ryska företaget Rifar - är utformat för ett arbetstryck på 100 atmosfärer.
2. Konvektorer av koppar-aluminium har hög värmeutsläpp i kompakta storlekar. Koppar är ännu ledare än aluminium; Konvektorn är ett kopparrör med kylvätska, som pressas på aluminiumfenor.

Slutligen är det värt att nämna de relativt sällsynta exotiska. Radiatorerna är skrymmande, bräckliga och kan utföra sina funktioner vid temperaturer som inte överstiger +80 C. Arbetstrycket kan nå endast 2 kgf / cm2; Priset på sådana produkter är något högre än för aluminiumsektionsbatterier.

Som en viktig fördel nämner tillverkare och säljare värmarens låga vikt (som i allmänhet har minst ett värde endast vid transport och installation).

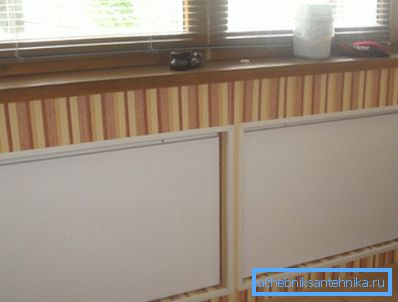

De så kallade keramiska batterierna är inte alls relaterade till vattenuppvärmning. Dessa är elektriska värmeanordningar som värmer rummet inte genom konvektion, men genom överföring av värme genom infraröd strålning.

Typ

Vad är värmeanordningarna på designen?

• Radiatorer med värmepannor är batterier som används i alla sovjetiska hus och deras modernare aluminium- och bimetalliska motsvarigheter. De är praktiska eftersom de tillåter tillsats av ytterligare sektioner för att flexibelt ändra värmekapaciteten. Men packningarna mellan sektionerna orsakar ofta läckor.
• Konvektor. I grund och botten är de bara några varv av ett rör med tvärgående revben som pressas på den, vilket ökar värmeöverföringen. Dekorativa skydd och skyddsskärmar installeras ofta på konvektorn för att begränsa värmeöverföringen.
• Lamellar (platt) radiatorer är två stålplattor svetsade längs konturen. Kylmediet rör sig längs passagerna mellan dem. De upptar ett minimum av utrymme i rummet; Låg draghållfasthet och blygsam livslängd (för hushållsplattor - endast 7 år) gör dock plattans radiator ett tvivelaktigt förvärv.

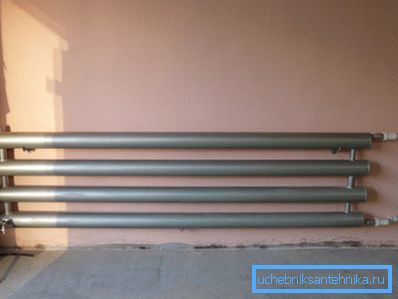

• Registren (rörformiga batterier) är hemmagjorda eller fabriksgjorda värmare, som är en serie horisontella eller vertikala stålrör anslutna med broar med mindre diameter.

Den måttliga ytarean och den låga värmeledningsförmågan hos stål gör registeren ganska övergripande; De brukar användas för uppvärmning av garage, verkstäder och industriella lokaler.

dimensioner

De vanligaste batterierna för uppvärmning, med en mittlinje på fodret, lika med 500 millimeter.

Men den moderna marknaden är inte begränsad till dem.

• Låg (upp till 400 mm) värmare används med panoramafönster och låga fönsterluckor.
• Betydande (800 - 2400 mm) vertikala dimensioner av radiatorer behövs där det finns behov av hög värmeffekt med brist på utrymme.

Installationsmetod

De flesta radiatorer är konstruerade för väggmontering. Konsolen är fastsatt på väggen med knölar, med hjälp av en monteringspistol eller skruvar; en radiator kräver mellan 3 och 7 fästen beroende på massan och antalet sektioner.

Golvvärmare, som namnet antyder, är installerade på en horisontell yta på benen. De är efterfrågade i fall där väggarna har en låg bärkraft (luftbetong, skal, gängspaneler osv.).

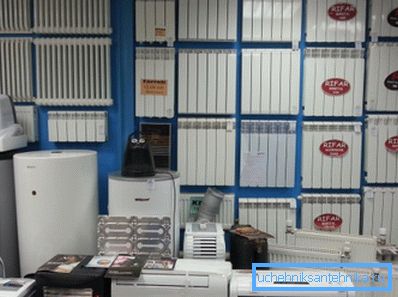

tillverkare

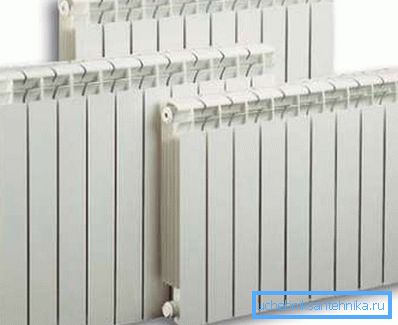

Förutom tillverkare av värmeanordningar på hela marknaden för värmeutrustning är de högst rankade tyska och italienska varumärkena.

I vissa fall är deras preferens berättigad: till exempel är Kermi-panelstålens radiatorer faktiskt starkare och mer hållbara än inhemska stålplåtprodukter. Men med bimetalliska och aluminiumenheter är bilden annorlunda.

Låt oss jämföra de viktigaste egenskaperna hos de två värmeanordningarna: den redan nämnda inhemska Rifar Monolith och den italienska Global Style Plus 500.

För att klargöra: i fallet med en monolitisk radiator från Rifar är uppdelningen i sektioner naturligtvis villkorlig.

Att dra slutsatser från dessa siffror är inte svårt. Den inhemska produkten överträffar importen analog i alla avseenden; medan det också är 25% billigare. Det är uppenbart att när man väljer en värmeanordning är det bättre att titta inte på varumärket, utan på egenskaperna.

beräkning

hus

Hur många batterier behöver jag för att värma ett känt hus?

Instruktioner för att beräkna totalvärmeffekten för ett rum reduceras till följande formel: Q = V * Dt * k / 860. I denna formel är V den yttre (i storlek) volymen av huset, Dt är den beräknade temperaturskillnaden med gatan och k är värmeisoleringskoefficienten.

Hur beräknas parametern Dt och var kommer k att tas från?

I det första fallet tas skillnaden mellan standardvärdet för den interna temperaturen (+18 - +22 ї) och medeltemperaturen för de kallaste fem dagarna i uppvärmningssäsongen. Säg, med ett medeltal på -22 och en temperatur som hålls i huset på +20 C Dt = 20 - -22 = 42 C.

I det andra härlet kommer koefficienten att härledas genom linjär interpolering från följande tabell:

Till exempel, för ett välisolerat hus (k = 0,8) med en volym på 300 m3 och en genomsnittlig januari-minsta temperatur på -32 C, kommer behovet av värmeffekt i kilowatt att vara 300 * (20 - -32) * 0,8 / 860 = 14,5 kW.

lägenhet

När det gäller en lägenhet med en standard takhöjd (2,5-3 meter) är det lättare att följa normen som fastställdes i SNiPs för ett halvt sekel sedan: en kilowatt värme motsvarar ett område på 10 m2. Om lägenheten har en yta på 50 m2 - för att värma den behöver du 5 kilowatt. Behovet av värme för ett individuellt rum beräknas på samma sätt.

Värmeapparater

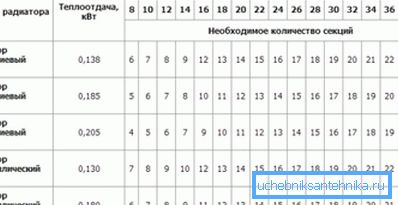

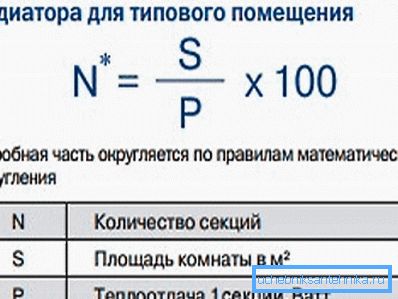

Val av antal sektioner med känt värmebehov reduceras för att lösa den enklaste ekvationen: till exempel kan 2 kilowatt värme ge 10 sektioner med ett värmeflöde på 200 watt.

Var kan man få data på värmeflödesdelen? I det allmänna fallet - från den tekniska dokumentationen på tillverkarens hemsida.

Om det av en eller annan anledning är omöjligt, kan du lita på följande värden:

• Gjutjärnssektionen ger 140-160 watt;
• Bimetallisk - 180 watt;
• Aluminium - 200 watt.

Tekniska problem

Under installation, underhåll och reparation av värmesystem med egna händer kan en nybörjare ha ett antal problem med lösningen som vi kommer att försöka hjälpa till med.

montering

Vilka rör är bättre att använda för att ansluta batterier? I centralvärmesystemet - svart stål i svetsning, galvaniserat på trådar eller korrugerat rostfritt stål på beslag. I ett autonomt system är det bättre att göra en serieanslutning av värmare med polypropen förstärkt med aluminiumfolie; kollektorfördelning i golvet är ofta gjord av tvärbunden polyeten.

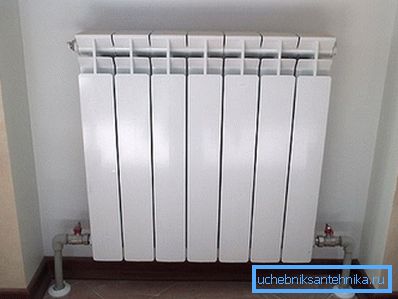

Hur man kopplar en sektionsradio till matningsröret? Med ett litet antal sektioner (upp till sju) används en enkelriktad anslutning. Med ett större antal sektioner är det bättre att ansluta batteriet diagonalt eller botten till botten.

Är det möjligt att installera ett batteri på en balkong eller loggia? Liksom alla ändringar i verktyg kräver detta samordning med boende och uppvärmningsnät. I allmänhet är det omöjligt: ​​En extra enhet kommer att minska värmeöverföringen av grannarnas batterier.

reparationer

Hur tar man bort det gamla gjutjärnsbatteriet som sitter på fästena?

1. Stigerullen återställs.
2. På fodret skruvas låsmuttrarna och radiatorpluggarna i serie. Vid motstånd förvärms eyelineren av en hårtork, en blåsbrännare eller en fackla.
3. En hylsnyckel skruvar bort behållarmuttrarna för radiatorn.

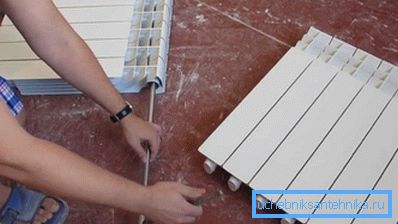

Hur demonterar man en sektionsradio?

1. Radiatorn mäter avståndet från kontakten till motsvarande nippel.
2. Radiatornyckeln sätts in i batteriet till detta djup och roterar med hjälp av en spak, och efter att trådarna brutits manuellt. Trådens riktning kan ses på korken genom vilken nyckeln sätts in.

Viktigt: Paraplyerna skruvas av en eller två varv åt gången. Skewing kommer att orsaka bröstvårtan att bryta.

Varför uppstår läckage mellan sektioner? Tätningar mellan sektioner förlorar sin elasticitet över tiden. För att eliminera läckan, dra åt nippeln.

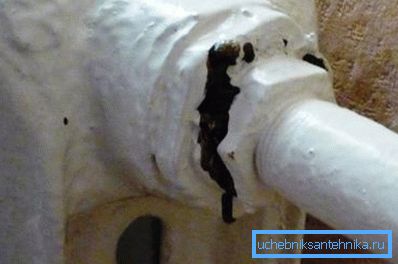

Varför går batteriet till anslutningen?

1. Bränd spole på låsmuttern. För att eliminera låsmuttern måste du spola tillbaka med en tappad stigare.
2. Sgon rostade på tråden. Anslutningsområdet ändras med svetsning eller manuell gängning.

Hur rengörs radiatorn från att täppa upp slammet? Spolning kräver en spolpinne i ändlocket. Genom det släpps vattnet i avloppet innan de extrema sektionerna värms upp. Förresten, om batterierna är bullriga - det är mycket troligt att någon från grannarna just nu blev förbryllad av sin tvättning.

Vilka kranar läggs på liner och batteri?

• På banan placeras en avstängnings kulventil.
• På returröret installeras en choke (manuell regulator på terrängen) eller en termostat (termiskt huvud).
• Med den nedre anslutningen och på de övre våningarna i husen med den nedre tappningen placeras en luftventil i den övre radiatorpluggen (Mayevsky-kranen eller en vanlig vattenkran).

Värmemätning

Kan jag sätta en mätare på radiatorn? Med stående ledningar betalar det helt enkelt inte: räknarna på varje värmare är inte bara tillräckliga för att kosta 15 000 rubel för en plats, de får inte accepteras av företrädarna för värmesystem. Riser och eyeliner bidrar också till uppvärmning av lägenheten.

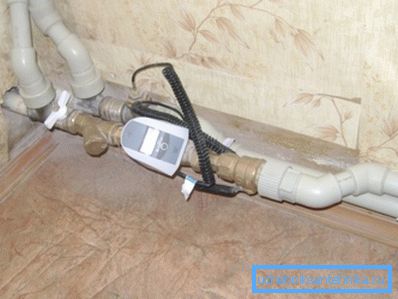

Mätningsenheten är meningsfull att sätta endast med horisontell ledning, när lägenheten kommer genom en rörledning och returnerar uppvärmning.

dekoration

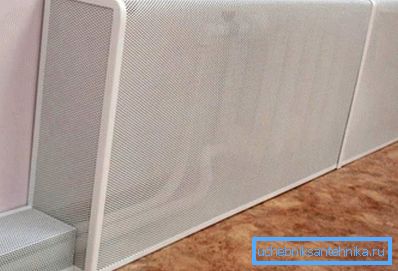

Hur döljer man värmare, stigare och liners? Helst är det bättre att inte göra det alls. Eventuellt skydd på radiatorn minskar värmeöverföringen. Kompromiss kan vara frontpaneler för radiatorer som inte stör konvektionsströmmarnas rörelse.

Slutligen, om du fortfarande vill installera ett heltäckande lock på värmebatteriet, bör du följa några enkla regler.

• Eventuella överlagringar och lock ska passera luften.
• Massiva hyllor på toppen är inte tillåtna.
• Hela inredningen ska enkelt demonteras.

slutsats

Vi hoppas att vår översyn av marknadserbjudanden och rekommendationer som ges i artikeln kommer att vara användbar för läsaren. Den bifogade videon kommer att ge honom mer information. Lycka till!
