Uppvärmning och ventilation: normer, regler, funktioner

Värmesystem och byggnadsventilationssystem är en sammankopplad struktur som bör tillhandahålla normaliserade meteorologiska förhållanden och kvalitet (renhet) av luft i serviceområdet för bostads-, förvaltnings-, bostads- och industribyggnader. Vi kommer att berätta vilka krav ventilationsvärmesystemet ska mötas.

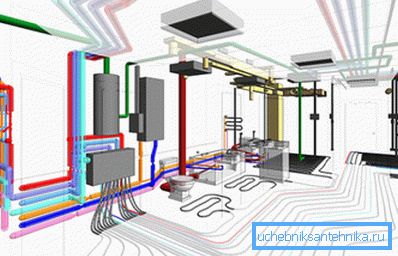

Värme-, ventilations- och luftkonditioneringssystem (HVAC)

Allmänna bestämmelser

Beräkning, design och installation av uppvärmning och ventilation utförs på ett övergripande sätt med hänsyn till systemets ömsesidiga påverkan på varandra, samt att man beaktar möjligheten att kombinera sina funktioner och spara energi. Varför det händer på detta sätt visar vi nedan.

Ventilation, luftkonditionering och uppvärmningsåtgärder, på ett eller annat sätt, syftar till att lösa ett problem, vilket ger det nödvändiga inomhusklimatet. Detta innebär att vart och ett av dessa system påverkar de allmänna klimategenskaperna.

Moderna klimatsystem, särskilt ventilations- och luftkonditioneringssystem, styrs av automatisk återkoppling, det vill säga att klimatförändringar i serviceområdet inte bara påverkar installationen som ledde till dessa förändringar utan även den som arbetar i samma område, men med lite olika uppgifter.

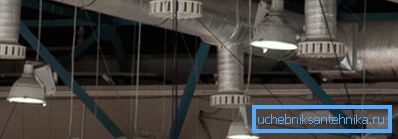

Tänk exempelvis på situationen där värmare värmer luften vid en tidpunkt då ventilationen avlägsnar den hetaste luften och levererar kylda strömmar från gatan. Om båda systemen inte tar hänsyn till de effekter de har på varandra kan vi möta en regim där överdriven ventilation kommer att leda till ineffektivt uppvärmning eller energiavfall.

Till skillnad från tidigare epoker har vårt land antagit den kapitalistiska vägen för ekonomisk utveckling, och nu betalar konsumenten för allting. I det avseendet är frågorna om energibesparing, som går till uppvärmning, luftkonditionering och ventilation, aktuella.

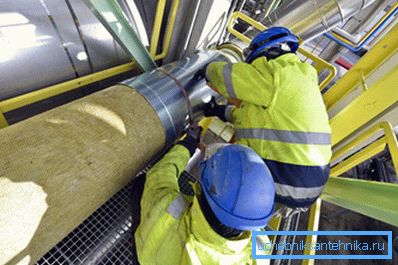

Först och främst bör man komma ihåg behovet av värmeisolering av de omgivande strukturerna av byggnader och industrilokaler, rörledningar och värmeström.

Det är också viktigt att utrusta klimatanläggningarna med ett flexibelt styrsystem och högkvalitativ automation, vilket gör det möjligt att justera driftsätten för alla system så effektivt, ekonomiskt och adekvat som möjligt under driftsförhållandena. Naturligtvis, utan att ta hänsyn till alla influensfaktorer, inklusive systemets inbördes påverkan, är en sådan inställning naturligtvis problematisk.

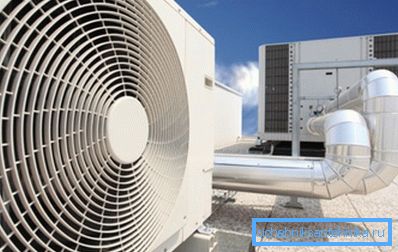

Var uppmärksam! Som du kan se är ventilation, uppvärmning och luftkonditionering betraktad som ett enda klimatsystem, där alla noder är sammankopplade och påverkar varandra.

Struktur och komposition

För att förstå UWC: s arbete som helhet är det nödvändigt att veta vilka komponenter och sammansättningar som ingår i deras sammansättning. Det är också viktigt att föreställa sig systemets struktur och det ömsesidiga arrangemanget av element.

Den mest komplexa och omfattande är ventilation.

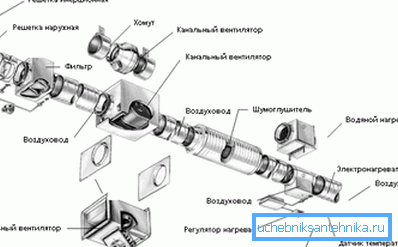

Om vi ​​betraktar ett mekaniskt system för tvångsintag-avgassystem, kan vi skilja dess komponenter:

• Luftkanaler, kanaler och gruvor. Det är ett system av vägar genom vilka inflödet och utblåsningen av luftmassor. De är gjorda av olika byggmaterial, oftast - från metall;
• Kraftverk - Fläktar och pumpar. Ge rörelsen av de angivna volymerna luft med viss hastighet och tryck.

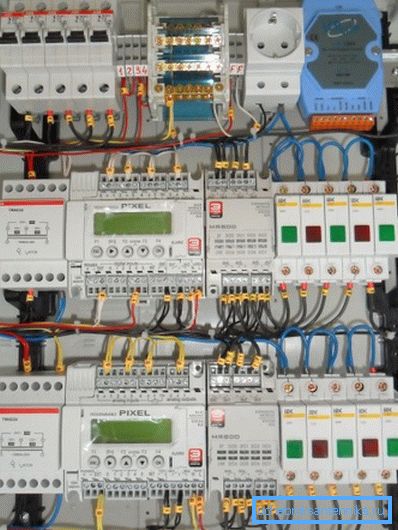

• Styrsystem, automatisering och skydd. Det är ett komplex av sensorer, controllers och exekveringsmekanismer som övervakar och konfigurerar systemet i realtid enligt specificerade program och driftssätt. De kan styra fläktarnas rotation, öppning och stängning av ventiler, drift av värmare, nödbrytare och annan utrustning.
• Luftberedningsenhet. Här filtreras, återvinning, uppvärmning / kylning och avfuktning / luftfuktning utförs med hjälp av olika enheter: filter, värmare, recuperatorer och avfuktare;
• Kontrollpanelen med möjlighet till manuell och automatisk justering av de viktigaste parametrarna och lägena.

Värmesystemet kan bestå av olika enheter beroende på dess typ:

• Det centraliserade kylmedelsförsörjningssystemet gör att vi kan minska dess sammansättning till rörledningen och radiatorerna.

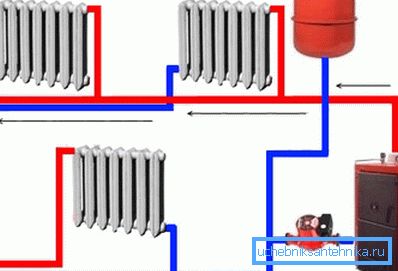

• Det autonoma systemet, utöver rör och radiatorer, kommer att vara utrustat med en uppvärmningsvärmepanna och cirkulerande pumpar för att upprätthålla det önskade trycket och vattenflödet.
• Träuppvärmning är begränsad till spis och skorstenskanaler som värmer upp husets struktur och luft.
• Elvärme kommer att bestå av elsystem, ledare och värmare. Den senare kan vara med ett flytande kylmedel (olja och vatten), med en glödande spiral, med en rörformig elvärmare (värmare) eller en infraröd reflektor;
• En separat typ av centralt eller autonomt värmesystem kan betraktas som "varm golv", eftersom golvskiktet spelar rollen som en radiator.

Beroende på HVAC-driftens konstruktion och logik kan den användas för att värma tilluftsluften för vilken värmeöverföringsmediet kan användas från värmesystemet. Dessutom används ventilationsflöden ofta för rymmeuppvärmning, till exempel i idrottsanläggningar kan man se en värmegardin i porten vid ingången, som bärs av massor av varm luft och ånga borttagen från poolen.

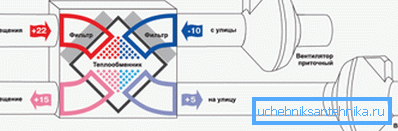

Slutligen använder återvinningen värme från avgasluften för att värma matningsmassan, vilket också påverkar lufttemperaturen i rummet och sparar energi för uppvärmning.

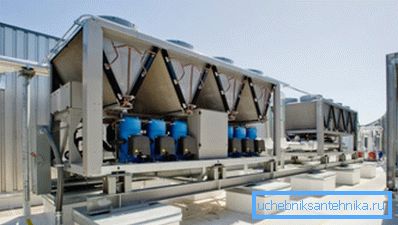

Luftkonditionering ingår naturligtvis helt i klimatsystemet. Och delvis är det ventilation, och delvis - uppvärmning / kylning, då luftkonditioneringen är på, ändras driftsättet för den allmänna ventilationen.

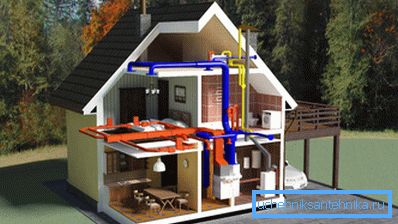

Var uppmärksam! I moderna HVAC-system kan vissa noder vara vanliga, och andras funktioner kan dupliceras och bytas ut. I allmänhet representerar de ett enda klimatsystem.

Med tanke på att priset på utrustning för ett modernt klimatsystem är mycket högt, är det önskvärt att utföra design och installation av professionella och kvalificerade specialister. Det bör förstås att för att uppnå samma resultat av krafterna hos oberoende enheter, skulle kostnaderna behöva ökas.

Regelverkan

Rysslands Gosstroy 2004 antog SNiP om uppvärmning och ventilation under nummer 41-01-2003, det reglerar och bestämmer de regler och föreskrifter som klimatutrustning måste följa.

Allmänna bestämmelser i dokumentet kräver att ett antal tekniska parametrar följs:

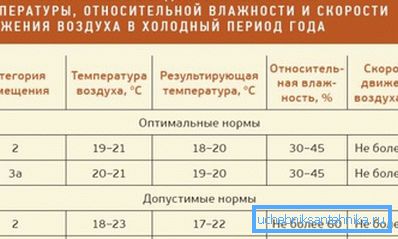

1. Normer för meteorologiska förhållanden och luftrenhet i den betjänade zonen i lokalerna för bostads- och förvaltningsbyggnader. GOST för denna typ av konstruktioner har numret 30494, och det finns också ett dokument SanPin 2.1.2.1002 på luftkvalitet;
2. Normer för meteorologiska förhållanden och luftrenhet i serviceområdet inom produktions-, laboratorie- och lagringsanläggningar i enlighet med GOST 12.1.005 eller SanPin 2.2.4.548;
3. Normerna för ljud- och vibrationsbelastning från driften av utrustning för VVS-system och externa källor i enlighet med SNiP 23-03. För nöd- och rökfria system i enlighet med GOST 12.1.003 bör ljudnivån i rum med utrustning inte överstiga 110 dBA, med en pulserad typ av brus - inte mer än 125 dBA;
4. Normer för skydd och skydd av atmosfären från skadliga ventilationsutsläpp.
5. Standarder underhåll av värme, ventilation och luftkonditionering;
6. Norm för brand och explosiv säkerhet för klimatutrustning.

Var uppmärksam! Alla begagnade rörledningar, luftkanaler, värmeisoleringsstrukturer och värme- och ventilationsutrustning ska vara tillverkade av material som är godkända för byggande. Alla material som omfattas av obligatorisk certifiering måste ha stöddokument för deras användning.

Särskild uppmärksamhet ägnas åt säkerheten. Alla UWC: er bör utformas med beaktande av säkerhetskraven i tillsynsmyndigheternas föreskrifter och kraven hos tillverkaren av utrustning, material och tillbehör om dessa krav inte strider mot dessa regler och föreskrifter.

Dessutom måste kylvätskan i de interna värmesystemen ha en temperatur på 20 ° C lägre än antändningstemperaturen för gaser, aerosoler och andra ämnen i rummet.

I detta fall bör temperaturen inte överstiga de maximala värdena som anges i den tekniska dokumentationen för ventiler, material och utrustning samt de värden som anges som maximalt i dessa regler och föreskrifter.

Om temperaturen på vattnet i rörledningen eller radiatorn överstiger 105 ° C, måste åtgärder vidtas för att förhindra uppkokning. Om temperaturen på tillgängliga ytor överstiger 75 grader, ska ytorna skyddas med stängsel eller värmeisolering, särskilt när det gäller daghem.

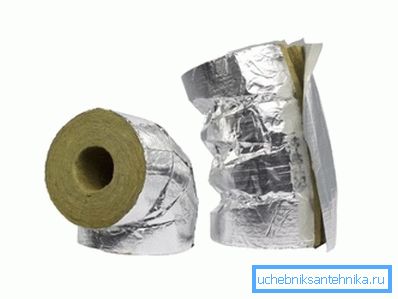

Temperaturen på värmeisoleringens yta bör inte överstiga 40 ° C, medan den bör ge:

• Skydd mot brännskador;
• Värmeförlust som inte överskrider det tillåtna
• Skydd mot kondens
• Skydd av kylvätskan från frysning, om rörledningen läggs i ouppvärmda eller kylda rum.

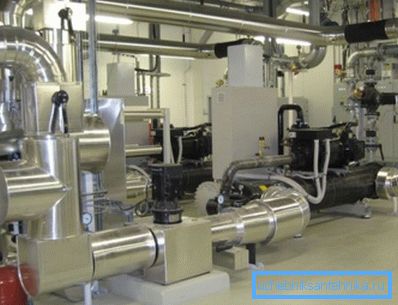

Du bör också isolera heta ytor av ventilations- och värmeutrustning, skorstenar, rörledningar och kanaler placerade inuti lokalerna. På värmeisoleringens yta bör temperaturen vara 20 ° C lägre än antändningstemperaturen för gaser, aerosoler och damm i rummet.

För isolering antog SNiP 41-03.

Kryssningen av luftkanaler med brandfarliga och explosiva ämnen genom rörledningen är endast möjlig om skillnaden mellan 20 ° C mellan ämnets antändningstemperatur och rörytans temperatur är observerad. Om blixten är under 170 ° C är en sådan korsning oacceptabel.

Luftvärmesystem ska inte producera ett flöde som är varmare än 70 ° C när man lämnar distributören. Lufttermisk gardiner vid ytterdörrarna är begränsade till 50 ° C, och vid de yttre öppningarna och portarna - 70 ° C.

Var uppmärksam! Vid uppvärmning och ventilation av lokalerna accepteras mikroklimatparametrarna enligt GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 och SanPin 2.1.2.1002. Standarder för kalla och varma perioder av året samt för olika rum anges i detta dokument.

Underhåll av värme- och ventilationssystem utförs av professionella team med egen nödsändningstjänst.

slutsats

Ventilation och uppvärmning är ett enda klimatsystem som är utformat med hänsyn till de ömsesidiga beroende av dessa funktioner. Parametrarna för VVS-system är standardiserade och regleras av ett antal officiella dokument, där särskild uppmärksamhet ägnas åt säkerheten. Videon i den här artikeln kompletterar vad som har sagts med visuell information.
