Uppvärmning med naturlig cirkulation av ett privat hus: dess

På 80-talet av förra seklet sa experter att gravitationssystemet var föråldrat. Detta var emellertid inte fallet.

Pumpanordningar för tvångsuppvärmning ökar sin kostnad avsevärt, förutom att de är beroende av el. Därför, i vår tid, vägrar en del av husägare från sådan uppvärmning.

Var uppmärksam! Värmeanläggningens gravitationsdesign är det enklaste och billigaste. Det har sina nackdelar, varav den främsta är den övergripande gränsen. På grund av den lilla trögheten är ett sådant nätverk endast lämpligt för byggnader upp till 100 m 2.

I denna artikel kommer vi att prata om vad som är ett system av ett uppvärmningssystem med naturlig cirkulation, vilket har fördelar och nackdelar.

Vad är en sådan uppvärmning

Det finns två typer av värmesystem:

• system med naturligt kylvätskeflöde (gravitation, gravitation);
• analog med tvungen (pumpande) cirkulation.

Både dessa och andra nätverk kan vara en- eller två-rör.

Kylmedlet i båda fallen är:

• vanligt vatten;
• frostskyddsmedel (dvs icke-frysvätska)
• teknisk olja.

Var uppmärksam! Om du planerar att använda frostskydd, kontrollera dess kompatibilitet med materialet i värmebatteriernas tätningar. I sådana nätverk rekommenderas inte användningen av aluminium radiatorer.

Naturligt cirkulationsmönster

Självflödande uppvärmning har flera nackdelar:

• det är moraliskt föråldrat;
• har låg produktivitet

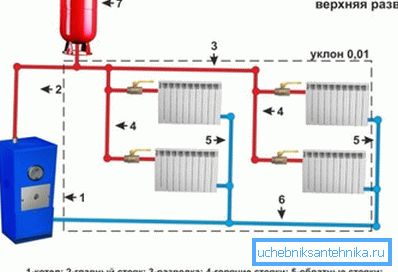

• nätverket är skrymmande;

• hon har en relativt hög installationskostnad;
• Det är inte möjligt att separat reglera temperaturen i var och en av batterierna.

Det är dock oumbärligt i byggnader där det inte finns någon el, eftersom den är utrustad med en värmepanna med fast bränsle, det kan arbeta autonomt.

1. Principen för driften av ett sådant system är bildandet av kylvätskans temperaturskillnad på dess flöde från pannan och ingången.
2. På grund av skillnader i värmebärarens densitet under temperaturvariationen rör den sig genom systemet med gravitation, utan att använda en pump. Med andra ord går den varma substansen upp, den redan avkylda strömmen tar sin plats från returlinjen.
3. Genomgående strömmar genom batteriet, värmebäraren förlorar sin temperatur och utstrålar termisk energi i lokalerna. När han återvänder till pannan, värmer han igen och allt upprepas.

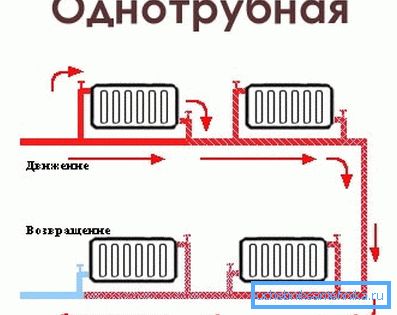

Konsekvent monotubeuppvärmning

1. För att ett sådant nätverk ska fungera är en förutsättning en tillräcklig sektion av rör.. Det måste vara minst en tum. Detta gäller främst huvudriseraren. Dessutom måste systemrörets lutning vara minst 1 cm per 1 löpande mätare.
2. Ett annat villkor - området för värmebärarens intag från stigröret måste vara placerat ovanför toppbatteriet. I detta fall bör värmepannan placeras under den lägsta kylaren.
3. Volymen av värmebärare i sådana system, med lika serviceområde, är relativt stor (3 gånger mer i genomsnitt än i obligatoriska analoger) och beror på rörets tvärsnitt och nätets längd.

En stor mängd vatten i rören ökar trögheten i systemet.

1. Detta är en fördel med systemet - när pannan slutar fungera, fortsätter värmen i nätverket fortfarande en viss period.
2. Värmekretsen med naturlig cirkulation innebär att det successiva flödet av värmebärare genom batteriet leder till kylning.
3. Så de värmare som finns i början av systemet värms mer än deras motsvarigheter installerade i slutet av nätverket.
4. Det bör noteras att det inte är möjligt att reglera uppvärmningsnivån för batterierna med ett sådant system.

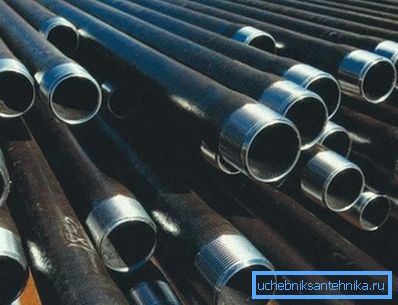

Var uppmärksam! En viktig egenskap hos ett sådant system är dess känslighet för materialet som används rör och rördelar. Montera nätverket med egna händer, observera att de måste vara metall. Rör av plast kan inte klara temperaturen som uppstår vid överhettning av vatten i pannan.

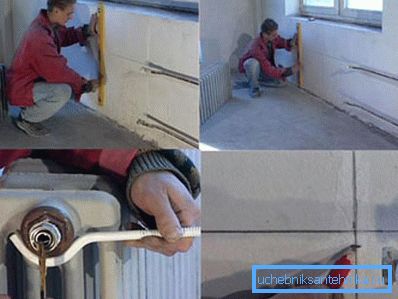

1. Resultatet av sådana restriktioner är en låg nivå av uppvärmningseffektivitet, dyr installation (om systemet samlas in av anställda), nätverkets estetik på grund av det stora rörets tvärsnitt.
2. Värmekretsar med naturlig cirkulation innefattar nödvändigtvis en öppen expansionstank. Den ska placeras högst upp i nätverket. Denna tank bör innehålla minst en tiondel av allt vatten i systemet.
3. Tankens öppenhet innebär att systemet nödvändigtvis måste ha konstant kontakt med atmosfärstrycket.

Parallell batteriladdning

1. Ordningen med vattenuppvärmning med naturlig cirkulation kan vara en-rörs serie-parallell. Då blir det möjligt att reglera flödet av kylvätska i vissa radiatorer. (Se även artikeln Enrörs värmesystem: funktioner.)
2. Det bör noteras att det i det här fallet är möjligt att bara installera termostater för varje andra parallella batteri.
3. Ett slutet vattenflöde i nätverket är helt strängt förbjudet att blockera, på grund av överhettning.

Det finns också en tvåvägs version av parallell (horisontell) anslutning av batterier under kylvätskans naturliga cirkulation. Därvid är temperaturen hos radiatorerna inte så mycket beroende av deras läge. Det är möjligt att justera enskilda batterier.

slutsats

Gravitationsvärmesystemet har både sina nackdelar och fördelar. Men i några av ovanstående fall är det det optimala valet av uppvärmningsplanen för ett privat hus. Videon som presenteras i artikeln fortsätter sitt tema.
