Uppvärmning hiss: första bekantskap

I den här artikeln måste vi ta reda på hur hissen är i värmesystemet och hur det fungerar. Förutom funktionerna ska vi studera hissens drift och hur man justerar den. Så gå.

Vad är det

funktioner

För att uttrycka det i enkla termer är hissuppvärmningsnoden speciella buffertar mellan värmehuvud- och hustekniksystemen.

De kombinerar flera funktioner:

• De omvandlar tryckskillnaden mellan linjerna på linjen (3-4 atmosfärer) i den 0,2 som krävs för driften av värmekretsen.
• De används för att starta eller stoppa uppvärmnings- och varmvattenanläggningar.
• Låt dig växla mellan olika driftlägen för varmvattenberedningen.

Ange: Vattentemperaturen i kranarna får inte överstiga 90-95 grader. På sommaren, när vattnets temperatur i tillförselledningen inte överstiger 50-55 ° C, drivs vangen från denna tråd. Vid toppen av kallt väder måste varmvattenförsörjningen bytas till returledningen.

element

Det enklaste systemet av hissuppvärmningsenheten omfattar:

1. Ett par inloppsventiler på matnings- och returgängorna. Flödet ligger alltid över retur.
2. Ett par husventiler, som skär hissmonteringen från värmesystemet.

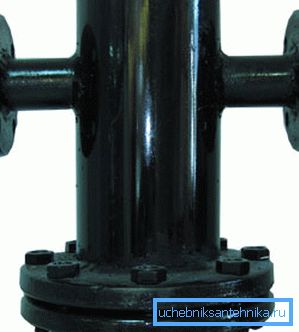

3. Gryazeviki på planen och sällan på returlinjen.

1. Dumpningar i värmekretsen, så att den blir helt avtappad eller kringgå systemet för urladdning, utvisar en väsentlig del av luften vid den vid start. Utsläpp anses vara bra för avlopp.
2. Kontrollventiler som mäter temperatur och tryck på tillförsel, retur och blandning.

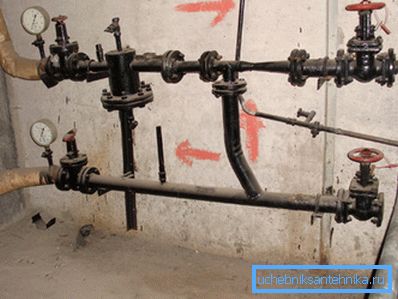

3. Slutligen är den faktiska vattenstrålehissen en flänsad tee för rör med ett munstycke inuti.

Hur fungerar hissens värmesystem? Principen för sitt arbete bygger på Bernoulli-lagen, som säger att statiskt tryck i ett flöde är omvänd proportionellt mot sin hastighet.

Det varmare och högre tryckvattnet från matarröret injiceras genom munstycket i hissens uttag och skapar, men paradoxalt sett låter det, en sällsynt zon, som medför genom sugdelen av vattnet från returledningen till den upprepade cirkulationscykeln.

Detta garanterar:

• Stor kylvätska strömmar genom kretsen med ett minimum av flödet från motorvägen.
• Justering av temperaturer nära hissen och avlägsna värmare från den.

Hur mäts tryck som mäts under uppvärmningssäsongen distribuerad? Vi ger typiska parametrar.

Temperaturerna i vägen och efter hissen är föremål för det så kallade temperaturschemat, den avgörande faktorn i vilken är gattemperaturen. Det maximala värdet för sträckan på sträckan är 150 grader: med ytterligare uppvärmning kommer kölden att koka trots övertrycket. Den maximala blandningstemperaturen är 95 C för två-rör och 105 för ett-rörsystem.

Förutom dessa element kan uppvärmningshissen inkludera varmvattenavtryckning.

Två grundläggande konfigurationer är möjliga.

1. I hus som byggdes före 70-talets slut, drivs varmvattenet genom en insats i matningen och en i returlinjen.
2. I nyare hem finns två tie-ins på varje rad. En kvarhållningsbricka med en diameter av 1-2 mm större än munstyckets diameter placeras på flänsen för att ansluta rören mellan insatserna. Det ger en droppe som är tillräcklig för att säkerställa att vattnet kontinuerligt cirkuleras genom de kopplade hissarna och handduksvärmare när man slår på varmvattenberedningen enligt ordningarna från tillförseln till tillförseln och från retur till retur.

Ansvarsområden

Vad är hissens uppvärmningskod - vi förstod på något sätt.

Och vem ansvarar för det?

• Sektionen av rutten inuti huset till flänsarna i inloppsventilerna är värmebransporteringsorganets ansvar (värmenät).
• Allt efter inloppsventilerna, och ventilerna själva är bostadsorganisationens ansvarsområde.

Men: valet av värmehissan enligt nummeret (storlek) utförs beräkningen av munstyckets diameter och kvarhållande brickor genom uppvärmningsnät. Beboare tillhandahåller endast installation och demontering.

kontroll

Den kontrollerande organisationen är återigen uppvärmningsnätverket.

Vad kontrollerar de exakt?

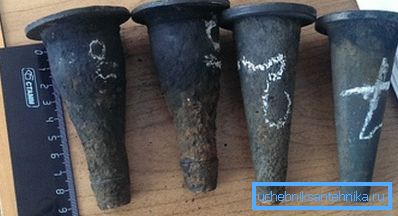

• Flera gånger under vintern utförs kontrollmätningar av temperaturer och tryck av flöde, retur och blandning.. Vid avvikelser från temperaturschemat utförs beräkningen av värmeshissan på nytt med borrning eller minskning av munstyckets diameter. Självklart bör detta inte göras vid toppen av kallt väder: vid -40, kan uppvärmning på gatan gripas med is inom en timme efter att cirkulationen slutat.
• Förberedelse för uppvärmningssäsongen kontrolleras tillståndet för avstängningsventilerna. Kontrollen är extremt enkel: alla ventiler i aggregatet överlappar varandra, varefter någon kontrollventil öppnas. Om vatten kommer från det - du måste leta efter ett fel; Dessutom borde de inte ha läckage över körtlarna i valfri position hos ventilerna.
• Slutligen, vid slutet av uppvärmningssäsongen, testas hissarna i värmesystemet tillsammans med själva systemet för temperatur.. Värmemediet värms upp till maximala värden när varmvattenförsörjningen är avstängd.

management

Vi ger order för utförande av vissa operationer i samband med hissens arbete.

Börja uppvärmning

Om systemet är fullt är allt du behöver göra att öppna husflikarna - och cirkulationen börjar.

Något mer komplicerat är instruktionen för att starta ett tappat system.

1. Utmatningen i returröret öppnas och utloppet i flödet stängs.
2. Långsamt (för att undvika en vattenhammare) öppnas övre husventilen.
3. När vattnet går till dumpan är det rent, utan luft, det stängs, varefter den nedre husventilen öppnar.

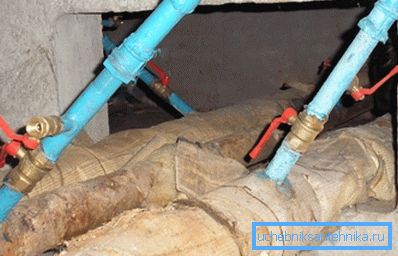

Det är användbart: om moderna kulventiler är på stigarna, spelar kretsens riktning ingen roll om. Men med en skruv kan ett snabbt bakflöde riva av ventilen, varefter låssmedjan kommer att ha en lång och smärtsam sökning efter orsakerna till stoppcirkulationen i stigarna.

Arbeta utan munstycke

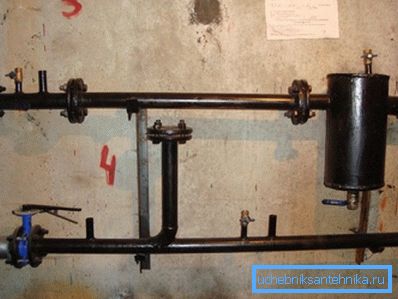

Vid en katastrofalt låg returtemperatur vid toppen av kallt väder praktiseras en hiss utan munstycke. Systemet tar emot kylmedel från motorvägen, inte blandningen. Chokan fastnar med stålpannkaka.

Differentialjustering

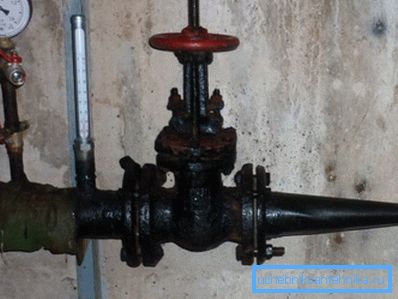

När returen är för hög och det är omöjligt att snabbt byta munstycket, övas det att justera differentialventilen.

Hur gör man själv?

1. Matningstrycket mäts, varefter tryckmätaren placeras på returflödet.

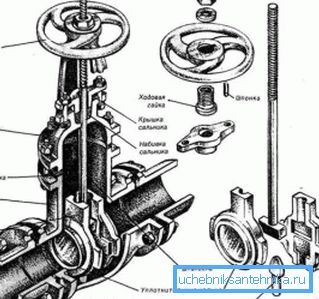

2. Inloppsventilen på returledningen stänger helt och öppnas gradvis med tryckreglering på manometern. Om du bara täcker spärren - hennes kinder kanske inte helt faller på stången och glider ner senare. Priset på felaktigt handlingssätt garanteras fria tillgång till uppvärmning.

Vid en tidpunkt bör inte mer än 0,2 atmosfärer av differential tas bort. Upprepad mätning av returtemperaturen utförs på en dag när alla värden stabiliseras.

slutsats

Vi hoppas att vårt material kommer att hjälpa läsaren att förstå arbetsplanen och ordningen för justering av hissmonteringen. Som vanligt kommer ytterligare information att bli uppmärksammad av den bifogade videon. Lycka till!
