Uppvärmning eldstäder. uppvärmningsplan. varianter av

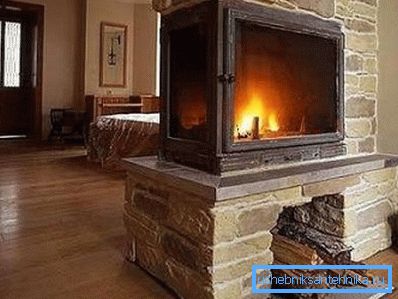

Vissa ägare av hus i stället för utilitaristisk och inte mycket estetisk panna, uppvärmning av kylvätskan, föredrar alternativa metoder för uppvärmning. Den ökande populariteten uppnås av en eldstad för uppvärmning av huset.

Förutom den komfort som skapas av en öppen flamma, kan dessa enheter helt effektivt värma luften för kanalsystemet eller vatten för radiatorer. Instruktioner för att ordna ett sådant klimatnät ges nedan.

Allmänt uppvärmningssystem

Trots det stora antalet olika klimatutrustning, förlorar inte eldstäder för hushållsuppvärmning deras popularitet. På grund av tekniska förbättringar har dessutom en sådan design blivit inte bara ett exklusivt inslag i rumsdesign utan också ett effektivt sätt att värma alla rum i en bostad.

Uppvärmningspennan kan höja lufttemperaturen inte bara i rummet där den är installerad, men också i de närliggande (även om huset har en vind eller en andra våning).

För att lösa detta problem, använd enheter som låter dig organisera:

• luftvärme - uppvärmd luft genom specialutrustade luftkanaler kommer in i andra rum;

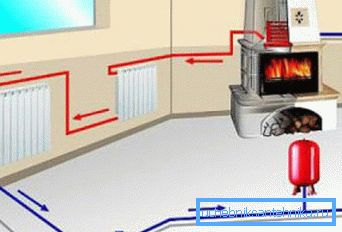

• vattenuppvärmning - öppen eld värmer kylvätskan i en speciell tank eller spole, varefter vätskan transporteras genom rör till värmningsradiatorer (som i det klassiska uppvärmningssystemet).

Var uppmärksam! Om du planerar att installera en spis i övre delen av kaminen, kan den användas även för matlagning. Glöm inte i detta fall att ta hand om högkvalitativ ventilation, annars kommer lukten av stekt fisk eller kött att sprida sig i hela huset.

Låt oss döma mer i detalj vilka eldstäder för uppvärmning som för närvarande används.

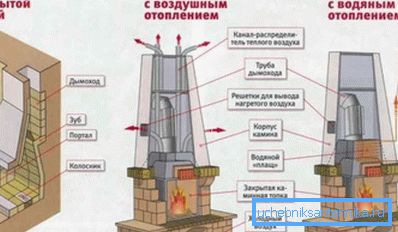

Varianter av enheter

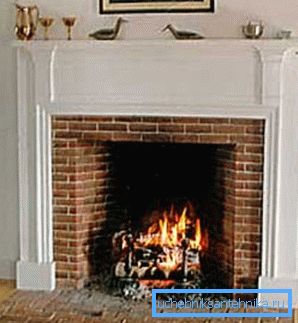

Med öppen spis

Att diskutera uppvärmning och eldstäder är det lämpligt att börja med de klassiska alternativen - mönster med öppen spis. De har länge fungerat som en värmekälla, men nu är bristen på en sådan lösning uppenbar: enheten kommer inte att kunna värma till och med en genomsnittlig del av rummet, för att inte tala om de angränsande.

Detta beror på extremt låg effektivitet. Arrangerar hushållsuppvärmning vid öppen spis med öppen spis, man bör vara förberedd för att mer än 80% av värmeenergin avdunstar i skorstenen och endast 20% går till uppvärmning.

Dessutom kommer att behålla en flamma i öppna eldstäder kräva dubbelt så mycket bränsle (priset är ganska högt) än för värmare med en sluten eldstuga. Också i rummet där enheten är installerad är det nödvändigt att säkerställa inflödet av den erforderliga mängden friskluft, som är involverad i förbränningsprocessen.

Glöm inte reglerna för brandsäkerhet.

Den relevanta instruktionen lyder som följer:

1. Du kan inte lämna den utestående flammen i ugnen länge (på natten eller under frånvaron av ägarna i huset).
2. Golvet i närheten av uppvärmningsanordningen måste vara täckt med ett brännbart material (speciellt om vedeldade eldstäder används för uppvärmning, från vilken smörjande aska kan falla ut när de hanteras slarvigt).

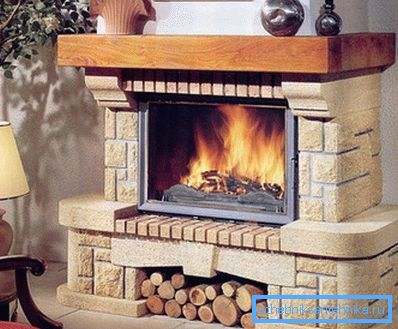

Med sluten eldstuga

Sådana eldstäder för hushållsuppvärmning har vissa fördelar:

1. Hög effektivitet. Mer än tre fjärdedelar av den termiska energi som genereras av förbränning av bränsle används effektivt.
2. Kan användas som en extra eller backup värmekälla i huset.
3. Ugnskamrar är gjorda av höghållfast material med hög termisk tröghet. De står helt emot starka temperaturfluktuationer, motstår korrosion och ständigt värmer rummet efter slutet av processen med brinnande trä.
4. Utanför är förbränningskammaren skyddad av värmebeständigt glas som kan stå emot temperaturer upp till + 800 grader Celsius. Den är monterad så att det är bekvämt att ladda bränsle i eldstaden.

Var uppmärksam! Eldstadens uppvärmning i hemmet bör ge en produktion av ca 1 kW värmeffekt per 4 m 2 utrymme. Dessutom ska arean i rummet där värmaren är installerad vara minst 45 m 2.

Med tanke på att syre är nödvändigt för att behålla elden, är det nödvändigt att utrusta produktiv ventilation i rummet. Inflödesvolymen beräknas enligt följande: för att generera 1 kW värme behövs 10 m3 luft

Det vill säga, om eldstaden genererar 5 kW värme, ska kanalen med en fläkt ge 50 m3.

Den stora fördelen med de betraktade strukturerna med en stängd eldstuga är att när man installerar extra utrustning, kan de värma luften inte bara i rummet där de är installerade utan även i angränsande rum. Och du kan bygga allt med egna händer utan att locka till dyra specialister.

Uppvärmning design med öppen spis

Innan du värmer huset med en öppen spis, bör du noga förstå principerna för drift och designfunktioner i den klassiska versionen av den beskrivna enheten.

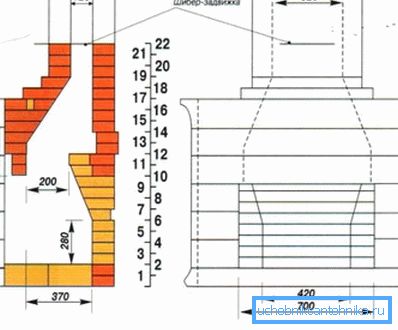

Så, vad är den vanliga eldstaden:

1. Huvuddelen är eldstaden, ovanför finns en skorsten genom vilken förbränningsprodukter skadliga för människor avlägsnas. Området i dess tvärsnitt måste vara minst 10% av förbränningskammarens område. I det här fallet ska den klassiska galvaniserade skorstenen vara ansluten till eldstaden från röken från eldstaden på ett avstånd av minst 5 meter.

1. Placeringen av foget mellan röret och själva kammaren, där förbränning av ved görs, är utrustad med en glid- eller gångjärnsdämpare. Det hjälper till att hålla den ackumulerade värmen och kommer att vara användbar vid rengöring av utflödeskanalerna från det kol som deponeras där.
2. Vid byggandet av ett hus är det viktigt att skapa en extra grund för installationen av enheten, eftersom strukturens genomsnittliga vikt är ungefär ett halvt ton. Om du går för att organisera en eldstadsuppvärmning av ett lanthus som redan har byggts, ta hand om att stärka de enskilda strukturella elementen i den senare.

Uppvärmning av intilliggande rum utförs enligt två huvudscheman:

• med uppvärmd cirkulerande luft;
• med uppvärmning av värmeöverföringsvätskan, som sedan fördelas till radiatorerna.

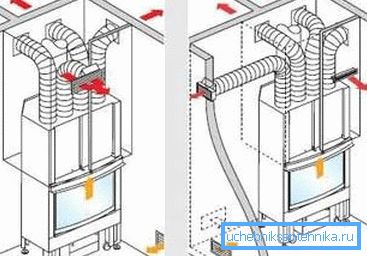

Luftvärme uppvärmning

I detta fall är kaminen konstruerad och byggd så att det finns utrymme för luftcirkulation mellan stålet eller gjutjärnslådan och värmarens yttre yta. Den senare, när den upphettas, distribueras till andra rum i huset med hjälp av speciellt installerade och sammanlänkade luftkanaler.

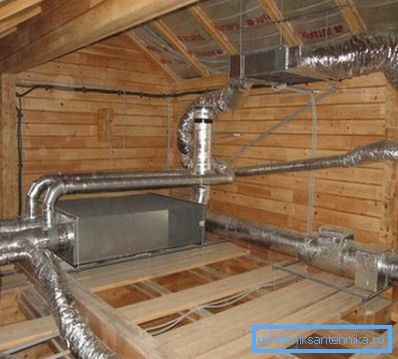

De kan monteras som stängda (i väggarna eller på vinden), och på öppen väg. Materialet kommer att fungera som rör av galvaniserat stål eller aluminium.

Cirkulation av luftmassor kan organiseras:

1. På ett naturligt sätt. I detta fall tillhandahålls luftens rörelse av skillnaden i dess temperatur och densitet. Fördelen är fullständig icke-volatilitet i värmesystemet. Nackdelen är låg produktivitet och oförmåga att organisera och därmed uppvärma ett stort byggområde.
2. Obligatorisk. I detta fall används olika fläktar och turbiner som använder el. Kom ihåg att luften fortfarande kommer att cirkulera i en sluten krets, eftersom staketet av gatluftmassan på vintern är oönskade på grund av sin låga temperatur.

Var uppmärksam! Om rumsytan är stor, eller om luftens längd överstiger 3 meter, eller om huset har många separata rum, är det nödvändigt att endast använda uppvärmning med tvångsventilation.

Typiskt är ett sådant uppvärmningssystem konstruerat och konstruerat under byggandet av huset. Annars är det mycket problematiskt att göra luftkanaler och estetiskt tilltalande dem i rummen.

Uppvärmningsnätet som beskrivs ovan är ganska effektivt. Det kan till och med värma upp rymliga villaer. Ett annat plus är frånvaron av kylvätska, som efter att ha upphört värmeförsörjningen kan frysa.

Vattenpanna uppvärmning

Ugnen hos en sådan enhet består av två skikt, mellan vilka värmeöverföringsfluiden cirkulerar. Därefter levereras vatten eller frostskydd via rörledningar till radiatorerna, där värmeväxlingen mellan vatten och luft i rummet sker.

Fördelen med det här systemet är att den kan erbjuda stugan boende inte bara med värme utan också med varmt vatten för inhemska behov. För att göra detta måste du installera i den övre delen av värmaren en speciell behållare med önskad volym eller en spole med tvångsflöde.

Utrustningens effektstyrning kan också göras på olika sätt:

• manuellt - genom att öka eller minska luftflödet in i ugnen (för detta ändamål används speciella ventiler);
• automatiskt - här kommer termostater till spel, där intensiteten hos pumparna som pumpar kylvätskan beror på.

När du bestämmer dig för användning av en eldstad med en vattenkrets som huvudkälla till värme, måste du komma ihåg följande nyanser:

1. Eldstaden värmer upp rummen i huset, men kyler också snabbt efter att elden går ut. Därför är det bättre att använda det för att värma stugor och stugor som inte är avsedda för helårslivslägenhet (var försiktig så att du inte fyller rören med vatten utan med frostskyddsmedel).
2. De rörledningar genom vilka kylvätskan strömmar får inte vara mer än 10-15 mm i diameter, annars kommer du att stöta på stora värmeförluster.

Fördelar och nackdelar med eldstaden uppvärmning

De positiva aspekterna vid användning av eldstäder som huvudkälla till värme är:

• Hastigheten att värma husets lokaler (det tar mycket mindre tid än att använda en traditionell panna med värmeöverföringsvätska);
• full icke-volatilitet (med undantag för system med tvångsluftscirkulation och värmeöverföringsvätska - i detta fall behöver pumparna behöva el);
• ingen anledning att ange ett separat rum för installationen av pannan;

• prisvärd utrustningskostnad;
• estetiska egenskaper - kaminen värmer inte bara, men också effektivt inredar rummet;
• Möjligheten att inte bara värma husbyggnaden utan också att ha varmt vatten, samt att laga mat på en speciellt installerad spis.

Nackdelarna innefattar behovet av att lagra en stor leverans av ved, liksom svårigheten att rengöra förbränningskammaren från aska.

Funktioner av designen av eldstäder

Oavsett om du själv designar eldstaden eller har fått det ansvariga arbetet till en professionell, måste du se till att följande regler följs under konstruktionen:

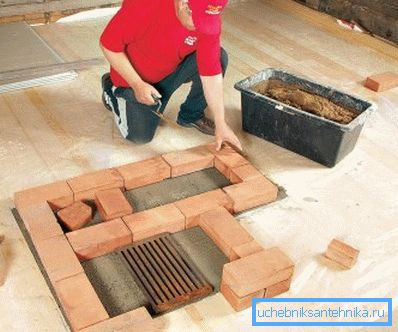

1. Eldstaden ska monteras på en solid grund, gjord av förstärkt monolitisk betong, tegelsten eller blockblock.

1. Installationen av kretsen för värmeluft eller vatten görs efter att förbränningskammaren är ordentligt fixerad.
2. Luftkanaler för rymmeuppvärmning bör placeras i alla rum (även på vinden eller vinden). För att göra rören mer estetiskt tilltalande kan de maskeras med gipsskivor. Glöm inte att vidta åtgärder för isolering och brandskydd.

1. Huvudnodet för luftsystemet med tvångsflöde är önskvärt att placera i bakrummet, eftersom bullret från driftfläktarna kan orsaka olägenheter och orsaka obehag.

Säkerhetsåtgärder vid användning av eldstäder

För att undvika skador, brännskador och bränder, bör du följa dessa regler vid användning av spisvärmare.

• Du får inte laga mat direkt i ugnen eller på något annat sätt att använda det för annat än det avsedda ändamålet.
• Fyll inte bränslet med vatten, eftersom det kan leda till sprickor i förbränningskammaren.
• Placera inte andra saker på eldstaden, särskilt de som kan antändas av värme.
• Rengör inte förbränningskammaren och askkällan från rester av oförbränt bränsle tills enheten är helt nedkyld.
• Använd inte eldstaden när den upptäcker en brännkammarens funktionsfel.
• små barn ska inte lämnas nära en arbetsplats eller en varm spis utan vuxen övervakning.

slutsats

Eldstäder - ett av de äldsta sätten att värma ett hem. Men med hjälp av extra utrustning inbyggd i dem, kan du ge komfort och värme i hela huset.

Det viktigaste är att korrekt utföra alla tekniska beräkningar och byggnadsarbete. Du kan lära dig mer om detta från videon nedan. Och om du har några frågor - fråga dem i kommentarerna, hjälper vi dig gärna med problemet.
