Uppvärmning av radiatorer: dimensioner och värmeffekt

Storleken på en värmningsradio är en av de grundläggande parametrarna som bestämmer prestanda för denna enhet. Det är därför vi väljer att välja batterier för installation i en lägenhet eller ett hus, vi behöver inte bara uppmärksamma materialet från vilket de är gjorda, utan även deras dimensioner.

I vår artikel kommer vi att överväga de viktigaste aspekterna av detta val, samt analysera beroendet av radiatorens storlek och dess värmeprestanda.

Produktbeskrivning

Batterikonfiguration

Radiatorernas dimensioner beror direkt på deras design. Och även om det generella systemet för enhetsbatteriet är nästan alltid detsamma är skillnaderna fortfarande närvarande.

Enligt denna parameter utmärks sådana grupper av produkter:

• sektions. Den vanligaste typen av värmeanordningar. Designen består av flera separata moduler som kan kopplas i alla nummer.

Var uppmärksam! Instruktionsboken för sektionsradiatorer innehåller ofta egenskaper (värmeöverföring, massa) inte av hela produkten, utan av en separat sektion. Detta tillvägagångssätt underlättar all värmekalkylering.

• rörformig. Utåt är de ganska likartade sektioner, men de har en komplett struktur. Flänsarna hos sådana radiatorer är representerade av metallrör, inom vilka varmvatten eller annat kylmedel cirkulerar. De präglas av ett relativt högt pris, men samtidigt är de de mest effektiva värmeanordningarna.

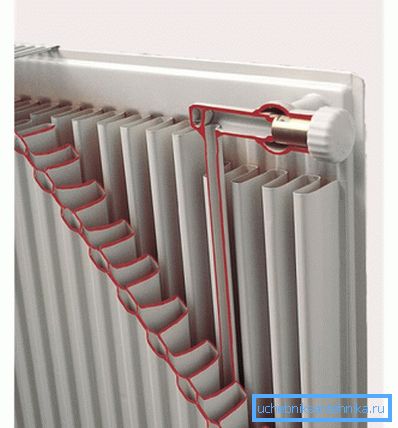

• panel. Representera flera rör med kylmedel, omsluten i ett metallhölje. Vanligtvis har de kompakta dimensioner för att underlätta deras installation i småstora typiska lägenheter.

Det bör noteras att konfigurationen i hög grad bestämmer materialet som används för produktion. Så är snittmodeller gjorda av gjutjärn eller aluminium, och för de flesta panelenheter använder de stål. När det gäller rörformiga radiatorer kan de också vara stål, men kopparmodeller anses vara mest produktiva bland specialister.

Mått av de huvudsakliga sorterna

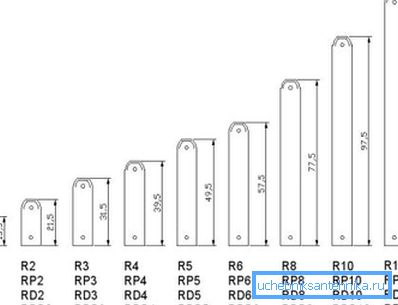

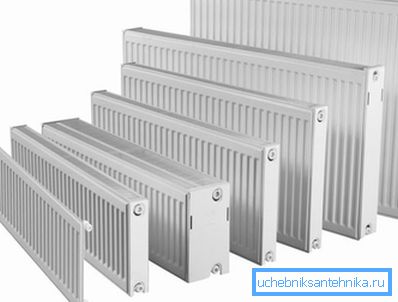

Som vi noterade ovan bestämmer värmeanordningens storlek hur mycket värme den kommer att överföra till luften i rummet. De flesta tillverkare producerar dock produkter i olika dimensioner: i regel, i standard, kompakt (låg) och förstorad version. Med denna mångfald kan du välja ett batteri för specifika krav för både värme och plats.

Var uppmärksam! Monteringspunktens egenskaper ställer vissa begränsningar på den maximala storleken på konstruktionen som används, men vi kommer att prata om detta i avsnittet för installation av installationen för hand.

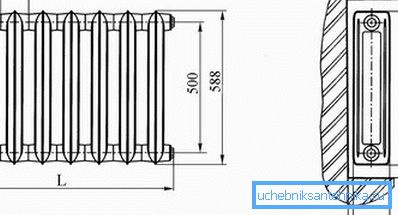

Nedan finns en tabell som du kan använda för att bestämma storleken på de flesta av de använda typerna av radiatorer:

Var uppmärksam! Tabellen visar de genomsnittliga parametrarna. Storleken på värmeväxlare från olika tillverkare kan skilja sig ganska starkt, för om det är viktigt att du matchar dimensionerna till en millimeter, bör du studera funktionerna i en viss modell i förväg, och det är bättre att mäta din valda kopia med ett måttband.

Installationsrekommendationer

Värmekraftberäkning

Om vi ​​analyserar informationen från tillverkaren kommer det att bli uppenbart att enheter av olika storlekar avger olika mängder värme i rummet. Det är därför som du behöver räkna antalet sektioner eller värmepaneler först efter att ha valt en modell för installation.

Beräkningen i sig är ganska enkel:

• Uppvärmning 1 kubikmeter boyta kräver 41 watt energi. Följaktligen ökar batteriets prestanda i proportion till storleken på rummet.
• Således kommer rummets volym 5 x 5 x 3 m att vara 75 m³.
• För uppvärmning behöver vi 3075 watt.

Utför beräkningen för de vanligaste typerna av radiatorer:

• Järnvärmeväxlare med en genomsnittlig värmeutsläpp på 120 W / sektion - 26 sektioner.

Var uppmärksam! Vi har ett bråknummer - 25,6 - så vi runda upp det.

• Stål värme radiatorer (140 W) - 22 sektioner.
• Aluminium värme radiatorer (180 W) - 17 sektioner.
• Bimetalliska radiatorer (200) - 14 sektioner.

Naturligtvis, om vi använder enheter med ökad höjd, blir deras värmeffekt mycket större. Följaktligen kommer antalet sektioner som krävs för rymmeuppvärmning att minska.

Korrekt installation

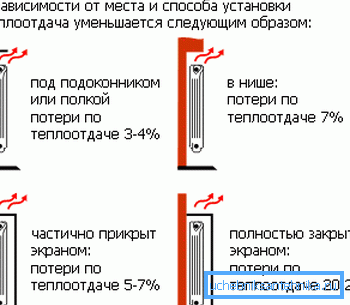

Utöver de faktiska värmeöverföringsindikatorerna kommer storleken på värmningsradiatorn, som vi förvärvar för vårt hus, också att bero på var vi installerar det.

• Så, för installation längs väggarna och under fönsterstolar med en höjd av 90 cm eller så, är vanliga batterimodeller vanligtvis köpt. I sektionsenheter justeras bredden genom att lägga i kanter, och panel- och rörformiga produkter måste väljas initialt beroende på vilka dimensioner vi behöver.
• Höga sorter kan användas på lösa väggar. Som regel kännetecknas de av ökad värmeavledning, och därför monteras de vanligen i stora rum med ett överskott av öppet utrymme.
• Användningen av kompakta radiatorer med låg profil kommer att motiveras i korridorerna och hallarna, såväl som i hus med stora fönsteröppningar.

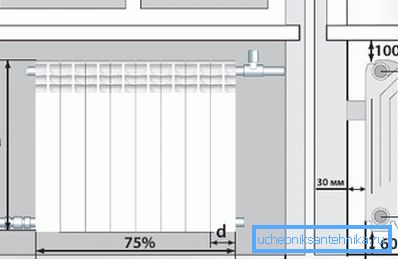

När det gäller specifika nummer borde du följa följande begränsningar:

• För att säkerställa obehindrat tillförsel av kallluft till radiatorn för uppvärmning, får apparaten inte monteras nära golvet. Minimiavståndet är ca 60 mm och det optimala - 100 - 150 mm.
• Detsamma gäller för avståndet från batterins överkant till skärbrädan. För att den heta luften skall kunna tränga in i rummet måste gapet mellan dessa element vara minst 100 mm.

Var uppmärksam! Om du använder den övergripande modellen, måste du i fönsterkanan själv göra hål för frisättning av varm luft, dekorera dem med speciella galler. Förresten kan installationen av sådana gitter delvis lösa problemet med kondensatbildning på glasögon på grund av deras uppvärmning.

• Bredden på radiatorn är önskvärt att välja så att den täcker nästan hela fönsteröppningen (minst 75 - 80% av avståndet från sluttningen till sluttningen). I det här fallet kommer enheten att ha tillräckligt med ström för att bilda en så kallad termisk gardin som förhindrar utkast till utkast.

slutsats

Om du väljer storleken på värmningsradiatorer måste du först vara uppmärksam på att de överensstämmer med uppgiften som står före rummets värmesystem. Som du kan se, är det i processen att välja och installera batterier ett antal finesser, så innan du börjar köpa och installera arbete, bör du kolla videoen som presenteras i artikeln för mer information.
