Ugnen med varmvattenpanna - egenskaper hos enheten

Hittills finns det många alternativ för uppvärmning av lanthus, särskilt användningen av en spis med panna är ett populärt alternativ. Denna enhet kombinerar fördelarna med pannan och värmeelementet. Nedan ser vi på ugnsaggregatet med pannan, samt analyserar de enkla systemen för sådan uppvärmning, som kan implementeras oberoende.

Varför använda en spis med en panna

Spisvärme är ganska ekonomisk och mycket populär i bosättningar där det inte finns någon gas.

Det har emellertid en allvarlig nackdel - rummen uppvärms ojämnt, vilket resulterar i följande problem:

• Fjärrrummen kan förbli kalla om de inte dessutom värms upp med elvärmare, vilket kräver ytterligare finansiella kostnader..
• Eftersom det inte finns någon termisk gardin, som skapas av radiatorer, fogar windows hela tiden upp och till och med blir täckt med frost..

För att lösa detta problem är det inte nödvändigt att förvärva en värmepanna. Du kan enkelt utrusta den befintliga ugnen med en värmeväxlare, varifrån du ska utföra ledningarna till rummen. Allt detta kan göras även med egna händer utan hjälp av specialister.

Uppvärmning systeminstallation

Värmeväxlare installation

Det är möjligt att installera en värmeväxlare i absolut någon ugn, till exempel kan det vara en värmekokare, bara värme eller till och med en eldstad. Det viktigaste är att göra en värmeväxlare av lämplig storlek så att den passar i ugnen eller ligger bakom ugnen, vilket är mer föredraget.

Dessutom måste värmeväxlaren uppfylla följande krav:

• Mellan ingång och utgång bör den maximala nivåskillnaden vara.
• Spolens yta bör vara så stor som möjligt.
• Designen får inte störa bränsletillförsel eller förhindra bränning.

För att göra spolen bättre av värmebeständigt rostfritt stål. I detta fall kommer produktets livslängd att vara mycket högre. Det bästa materialet för dessa ändamål är ett tjockväggigt sömlöst rör.

Tips! Som värmeväxlare kan du använda ett konventionellt gjutjärnsbatteri. Det enda är att det först måste tvättas och rengöras.

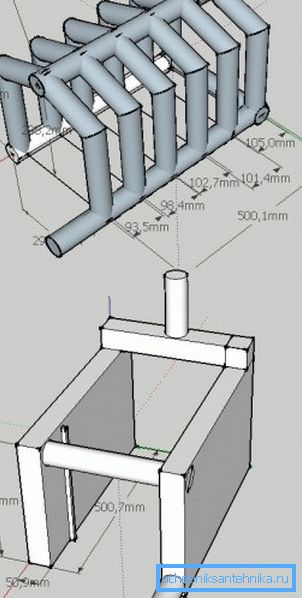

Värmeväxlaren kan tillverkas oberoende, om du har erfarenhet av svetsmaskinen, eller beställ den från svetsen. Det viktigaste är att göra ritningen korrekt, vilket indikerar alla storlekar i millimeter.

Man bör komma ihåg att pannans kraft beror på spolens storlek. Dessutom är det nödvändigt att tillhandahålla ett avstånd på minst 5-6 mm mellan ugnsväggarna och spolen, utformad för termisk expansion av anordningen.

Tips! Om en tegelugn är byggd från början, är det önskvärt att ge den en sådan konstruktion att förbränningsprodukterna faller i skorstenen med lägsta möjliga temperatur. Ju mer de ger värmen inuti ugnen desto större är dess effektivitet. Utarbetandet av ett projekt lämnas bäst till professionella med erfarenhet.

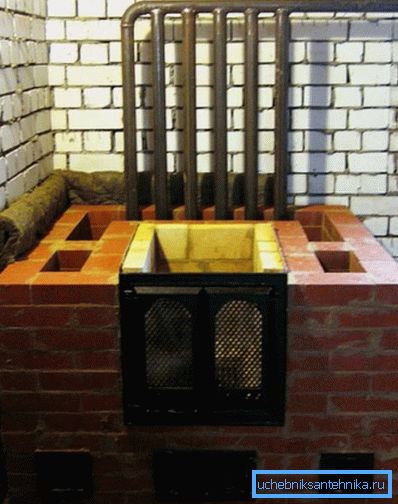

När du installerar spolen i den färdiga ugnen måste den delvis demonteras. Detta bör göras noggrant, så att det senare inte finns några problem under montering.

arrangemang

Efter att bränsleugnen är utrustad med en spole blir den en vanlig panna. Därför har alla ytterligare åtgärder på uppvärmningsanordningen inga funktioner. Detta inkluderar den vanligaste rördirigeringen, som, beroende på rummets egenskaper, kan vara av två typer:

Ett rörsystem är enligt följande:

• Kretskopplingen ansluten till kaminen med en varmvattenpanna stiger vertikalt uppåt. Samtidigt installeras en expansionstank vid sin övre punkt. På detta sätt bildas övre kollektorn. Vid tvångsflöde av kylvätskan är inte övre kollektorn installerad.
• Från expansionstanken går kretsen ner och runt omkretsen runt rummet. Samtidigt är värmen radiatorer konsekvent anslutna. Dessutom måste varje radiator ha en bypass som tillåter att reglera uppvärmningen av batterierna.

Var uppmärksam! För att säkerställa den naturliga rörelsen av vatten är det nödvändigt att ge en konstant förspänning i systemet.

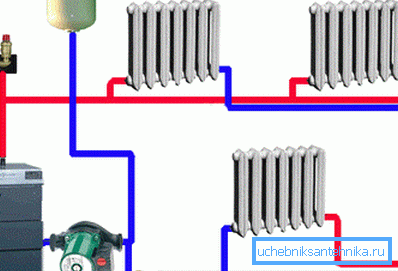

Twin tube layouts är lite mer komplicerade.

Ordningen är som regel följande:

• En cirkulationspump är ansluten till pannan.
• Därefter är tean ansluten till pumpen, med vilken ledningarna till expansionstanken och resten av systemet utförs.
• Tillförselröret går runt hela huset och slutar vid den sista kylaren. I det här fallet är endast inlopp för alla radiatorer anslutna till det.
• Ett avledningsrör härstammar från det första i radiatorkretsen till vilken alla batteriers utloppsanslutningar är anslutna.
• Utloppsrörets slutpunkt är spoleinloppet.

I ett sådant system kan en samlare vara involverad, vilket tillåter att utföra flera parallella ledningar, vilket kan krävas i ett stort hus. Man bör komma ihåg att priset på ett sådant system är det högsta, så det är inte meningsfullt att montera det för små rum.

Här, i själva verket hela installationsanvisningarna för vattenuppvärmning i närvaro av en konventionell fast brännugn i huset.

slutsats

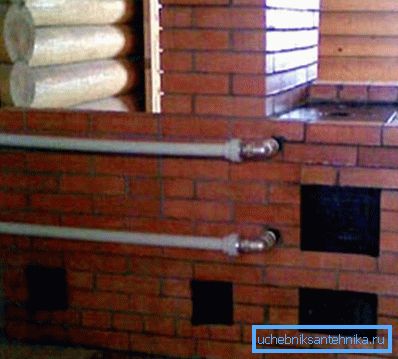

En spis med vattenkokare kan spara och förenkla arrangemanget för varmvattenuppvärmning i hemmet. Det viktigaste är att korrekt göra och installera en spole i ugnen. Resten av arbetet, som nämnts ovan, skiljer sig inte mycket från att installera ett värmesystem med en konventionell panna.

Från videon i den här artikeln kan du få mer information om detta ämne.
