Typer av radiatorer: materialval, installationsmetod och

Vilka typer av värmningsradiatorer används för närvarande? Vi måste lära känna materialen som används vid produktion av värmeanordningar, tekniska lösningar och ta reda på hur de påverkar effektiviteten i uppvärmningen.

material

Vattenuppvärmning

Låt oss börja med en kort genomgång av material som används i system med värmeöverföringsvätska.

Alla värmningsradiatorer konstruerade för dem är metall: polymerer och keramik har inte det nödvändiga motståndet mot hydrostatiskt tryck eller tillräcklig värmeledningsförmåga.

• Gjutjärn används för produktion av värmebatterier i mer än ett sekel. Dess främsta fördelar är låg kostnad och korrosionsbeständighet; nackdelarna är att skriva en mycket måttlig värmeledningsförmåga och låg mekanisk styrka. Alla gjutjärnsbatterier kännetecknas av stor massa och stor intern volym;

Obs! På den praktiska sidan säkerställer dessa egenskaper trögheten i konturoperationen. Enkelt uttryckt - efter uppvärmning svalnar det långsamt, vilket kommer att vara en obestridlig fördel i ett system med en sällan smält fast bränslepanna.

• För stål karakteriseras som lika depressivt låg värmeledningsförmåga och den högsta mekaniska styrkan. Korrosion, till skillnad från gjutjärn, är mottaglig; rostproblemet löses genom användning av beläggningar som är resistenta mot det eller helt enkelt genom en kontur som ständigt fylls med vatten;

• Aluminiumets värdighet - hög värmeledningsförmåga med relativt måttlig mekanisk hållfasthet. Termisk ledningsförmåga möjliggör för att minska sektionens inre volym, kompensera för den på grund av flänsens stora yta. Aluminiumbatterier värmer upp snabbt och svalnar snabbt; De rekommenderas endast användas i autonoma värmekretsar.
• Värmekonduktivitet hos koppar dubbelt så mycket som aluminium och åtta gånger mer än stål och järn. Det relativt höga priset på metallen begränsar emellertid sin användning för produktion av värmeapparater. oftast kan det hittas i sammansättningen av de kombinerade koppar-aluminiumkonvektorerna. Kopparröret med kylvätskan levereras med aluminiumfenor, vilket möjliggör värmeöverföring jämförbar med hela kopparanordningen till mycket lägre kostnad.

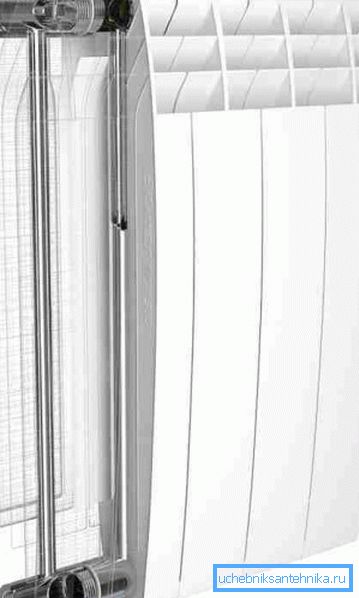

• En annan kombinerad lösning är bimetallisk. (aluminium-stål) radiatorer. Stålkärnan ger hög draghållfasthet och aluminiumfenor ökar värmeöverföringen.

Här är de ungefärliga tekniska egenskaperna hos sektionsenheter med standard (500 millimeter) mittavstånd mellan samlare:

Elvärme

Vad är elektriska radiatorer gjorda av?

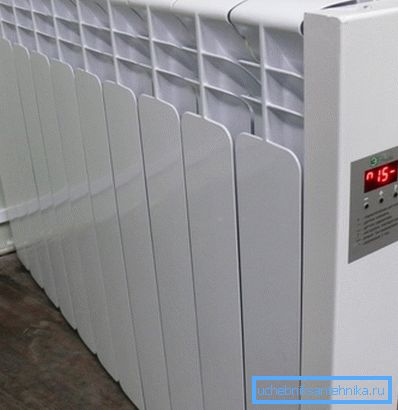

• Vätska elektriska radiatorer - det här är bara en modifiering av aluminium aluminium batterier. Som regel levereras de med värmeelement med låg effekt, en termostat och fylls med icke-frysande kylmedel (propylenglykol eller frostskydd), varefter de annonseras med ett ljust hjärta som ekonomiska värmeanordningar.

Viktigt: Värmekraften hos elvärmare är exakt lika med elströmmen. Detta följer direkt av energibesparingslagen och från det faktum att den elektriska radiatorn inte utför fysiskt arbete (det vill säga flyttar ingen massa mot gravitationvektorn). Om så är fallet är det inte mer ekonomiskt än kombinationen av en värmepanna och ett konventionellt aluminiumbatteri.

• Omriktare värme radiatorer är ett speciellt fall av elektriska radiatorer. Skillnaden är att en separat enhet eller krets i flera aluminiumbatterier är utrustad med ett batteri som ger autonom drift, en växelriktare som omvandlar 12 volt likström till 220 AC och en styrenhet som är ansvarig för växling av effektlägen. Med tanke på den begränsade resursen och den höga kostnaden för rymliga batterier är designen, från författarens synvinkel, ganska konstig.
• Infraröda värmeväxlare är ofta en kombination av en värmebatteri med låg temperatur och en metallplåt (stål eller aluminium). Infraröd de kallas för det faktum att en väsentlig del av värmen överförs av dem som termisk strålning;

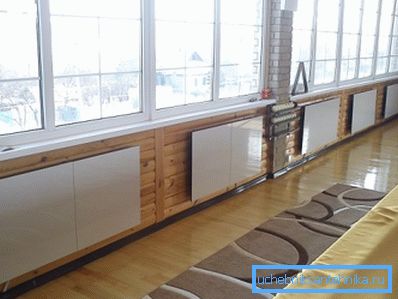

• Keramiska värmeväxlare är en slags infraröd panel vars främre yta är gjord av porslinstensil. Skillnaden med spiralanordningar är endast i en något mer enhetlig uppvärmning av ytan och ett mer attraktivt utseende.

Överraskande har placeringen av infraröda värmare som en ekonomisk värmekälla vissa grunder:

1. Uppvärmning av mänsklig hud med infraröd strålning skiftar en subjektivt bekvämt inomhustemperatur några grader ner. I ett rum som uppvärms av IR-paneler hålls det vanligen vid 15-16 grader, vilket bidrar till att minska värmeläckage genom byggnadskuvertet.
2. Samma strålning värmer golvet och i allmänhet alla horisontella och vertikala ytor i nedre delen av rummet, vilket omfördelar luftens temperatur i rummet: det är högst inte över taket, som vid konvektionsuppvärmning men över golvet. Härifrån - igen mindre förluster genom taket.

Monteringsmetod

Traditionella batterier innebär väggmontering på stift eller konsolfästen.

Detta är dock inte det enda alternativet.

• Utomhus-värmeväxlare är som regel dekorativa gjutjärnsprodukter på massiva ben. De är inte bara vackra, men tillåter även att värma rum med lätta gipsskivor eller skumbetongskivor.

Men: Golvmontering av radiatorer av vilken typ som helst kan enkelt göras med hand med närvaro av monteringsfästen. Faktum är att installationshandboken kommer att sätta fast fästena på golvet med förankringsbultar; Installationen av själva radiatorn är identisk med väggalternativet.

• Vnutripolnye, eller inbyggda radiatorer av uppvärmning innebär installation under nivået på ett rättvist golv - i en kopplare eller under trägolv. Eftersom deras höjd är begränsad är huvudkravet för instrument maximal värmeöverföring med minsta dimensioner. Det uppnås genom att använda koppar (eller kopparrör med aluminiumfenor) och installera låghastighetsfläktar på fläkten.

Formfaktor

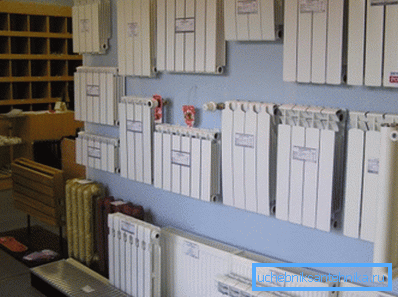

Tillsammans med de vanliga sektionsbatterierna till salu hittar du flera andra typer av värmare.

konvektorer

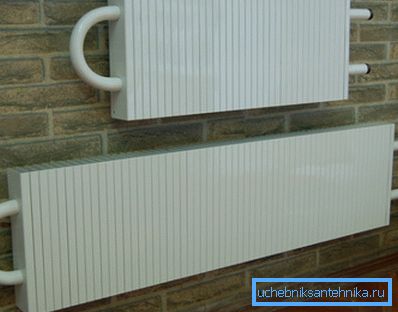

Under detta namn är vanligen dold spole med ökande värmeöverföringsband. Konvektorn kan utrustas med en dekorativ skärm och luftluckor för att justera värmeöverföringen. Huvudfördelen med anordningen är hög mekanisk styrka; värmeöverföring bestäms av materialet och området av revbenen.

plattor

Lamellar tunna radiatorer kallas, erhållna genom svetsning av två stämplade stålplattor. Kylmedelsrörelsen på passagerna mellan dem ger i själva verket uppvärmning.

Den största fördelen med lamellära batterier - kompaktitet: de tar nästan inte rummet i rummet. Den största nackdelen är den begränsade resursen i avsaknad av anti-korrosionsbeläggning: Sovjetgjorda radiatorplattor har inte tjänat mer än 7 år.

rörformig

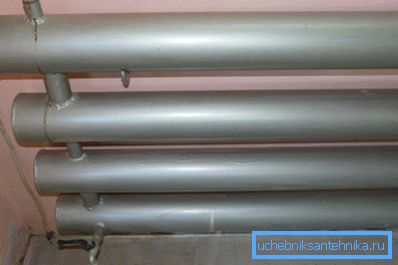

Rörstålbatterier kan vara sektions- eller allsvetsade. Horisontella värmningsradiatorer av denna typ (register) används ofta för uppvärmning av garage, verkstäder, lager och andra bostadslokaler. Stålets låga värmeledningsförmåga kompenseras av sektionernas stora storlek.

Baseboard

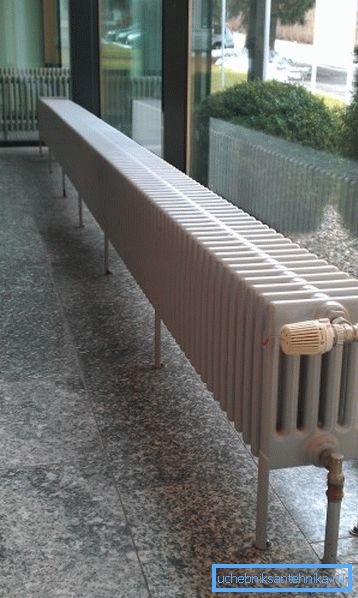

Baseboard-radiatorn karakteriseras av en minsta höjd med stor längd och installation på golvnivå. Det är användbart för att bilda en termisk gardin under panoramafönster eller längs en frysvägg.

Dessutom: med baseboard-batteriet kan du placera kontorsmöbler längs väggen.

vertikal

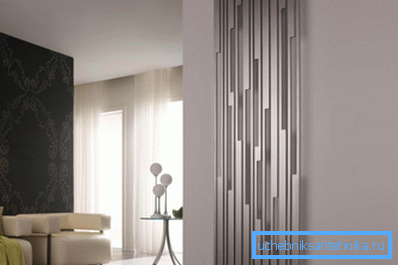

Den fullständiga motsatsen till den tidigare lösningen är värmeanordningar med sektioner av stor höjd (från 800 till 2400 mm). De är fördelaktiga där formarna på väggarna eller arrangemanget av möblerna begränsar användningen av traditionella batterier med större längd. I rollen som material för dem kan vara aluminium, stål eller en kombination därav.

slutsats

Vi hoppas att vår miniatyr och långt ifrån fullständig granskning kommer att hjälpa den respekterade läsaren att välja den bästa lösningen för sitt hem. Läs mer om moderna uppvärmningsenheter tillåter videon i den här artikeln. Lycka till!
