Typer av bimetalliska radiatorer. varianter av mönster.

Det hände sålunda att för större delen av vår stora kraft håller värmesäsongen i minst sex månader, så folkets intresse för kvaliteten på värmeanordningar är långt ifrån tomgång. Gjutjärn och stål har använts i mer än 100 år och allt är känt om dem, men vilka är fördelarna och nackdelarna med bimetalliska värmningsradiatorer som visade sig relativt nyligen, känner människor fortfarande inte helt. Vi har försökt att systematisera flera synvinklar och presentera dem för din uppmärksamhet.

Varianter av mönster

Som namnet antyder är bimetall en förening av två olika metaller. Oftast är det en förening av stål och aluminium, även om modeller också produceras där koppar kombineras med aluminium.

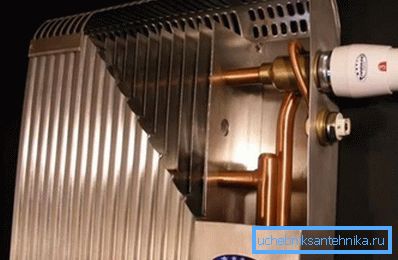

Som regel är det en solid gjuten eller monolitisk bimetallisk radiator. Priset på sådana koppar-aluminiumpaneler är det högsta, men deras värmeöverföring är flera gånger högre än egenskaperna hos stålkomponenter.

Förutom det vanliga kolstålet finns batterier, där kärnan är gjord av rostfritt stål. De är avsedda för system där kylvätskan har en förhöjd pH-nivå, liksom ett instabilt eller högt arbetstryck. De är inte mycket billigare än koppar. Rostfritt stål är bra för höghus (mer än 16 våningar) och älskare av en seriös säkerhetsmarginal.

Ofta när människor pratar om sådana strukturer, menar de kolstål och aluminium tandem.

Men här är det inte så enkelt, det finns en så kallad full bimetallisk radiator och en partiell eller pseudobimetall.

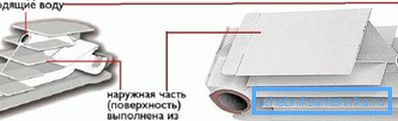

• Uttrycket full bimetallic radiator, säger att i ett sådant batteri har en solid stålkärna. Kylmediet i detta fall är inte på något sätt i kontakt med aluminiumskalet. I vissa källor kan sådana modeller kallas "förstärkt";

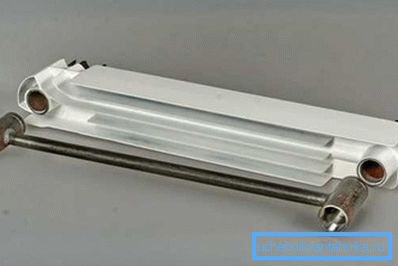

• Anordningen är en bimetallisk radiator med en stålkärna, förser installationen av stålrör endast i strukturens vertikala kanaler.. Tjockare och bredare horisontella kanaler i sådana batterier är gjorda av aluminium.

Viktigt: Full och delvis stålkonstruktioner är tillgängliga med både en och två vertikala kanaler. Det andra alternativet har ett större djup, men skiljer sig åt i förbättrad värmeöverföring. Plus, inte minst är sannolikheten för blockering av båda rören på en gång försumbar.

Vilket alternativ är bättre

• I urbana skyskrapor är en av de största farorna högt tryck. Här är fördelarna med bimetalliska radiatorer med en solid stålkärna uppenbara. Arbetstrycket i höghus uppgår ofta till 6-9 atmosfärer, vilket passar väl med egenskaperna hos produkter med en delstålkärna. Men kraften i vattenhammaren kan nå 15-30 atmosfärer, och sådana tester av aluminium är inte i kraft.
• Dessutom kan aluminiumstrukturer inte fungera i system där koppar är närvarande. Vid direktkontakt av aluminium och koppar, börjar processen med elektrokemisk korrosion, vilket oundvikligen leder till förstörelse av aluminiumkomponenter.

Viktigt: Den solida koppar-aluminiumkonstruktionen av bimetalliska radiatorer av uppvärmning möjliggör arrangemang av ett skikt mellan dessa metaller. Processen är ganska komplicerad och dyr.

• En annan begränsning för aluminiumdelar är kylvätskans pH. Övre gränsen här är 9 enheter, men det är bättre att inte "gå ut" för 7 - 8 enheter;
• Trots den höga styrkan och andra fördelar har aggregat med all stålkärna svagheter. Det första som fångar ditt öga är det höga priset på produkterna. Dessutom är värmeffekten hos sådana batterier 10% lägre än för blandade mönster och 15-20% lägre än för rena aluminiummodeller.

• Genom att väga för och nackdelar med bimetalliska radiatorer av olika slag kom vi till slutsatsen att blandade aggregat med tryck på upp till 25 atmosfärer och två vertikala kanaler är ganska lämpliga för standard "Khrushchev" eller nio våningar byggnader.
• Moderna transcendentala skyskrapor kräver en mer allvarlig inställning. Här bör föredraget ges till en enstaka stålkärna, företrädesvis rostfritt stål;
• När det gäller den privata sektorn, med sina lokala system med låg effekt, om rören är plast eller stål, är det ganska nog, relativt billiga aluminiumbatterier med hög värmeöverföring.

Tips: vi märkte att i katalogerna och på sidorna på specialiserade sidor innehåller beskrivningen av vissa modeller nödvändigtvis nämnandet att kylvätskan endast är i kontakt med stålrör. Resten är blygsamt tyst om detta ögonblick. Så, vid detaljerad undersökning blandas sådana aggregat.

Tekniska data

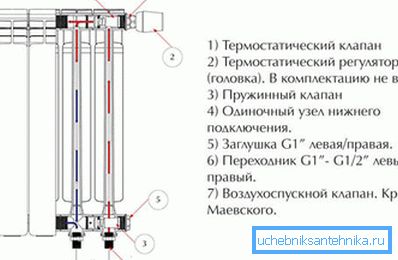

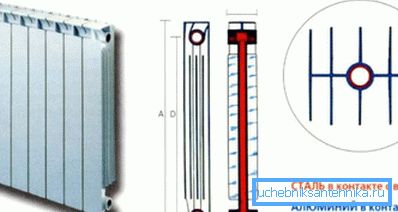

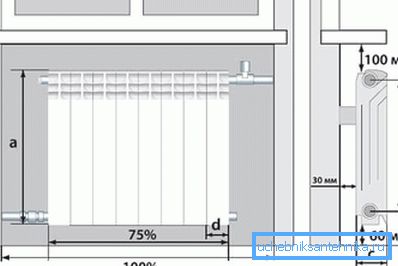

Standardanordningen av bimetalliska radiatorer visas i diagrammet. Men, trots den allmänna principen om nodernas layout, kan egenskaperna hos modeller från olika tillverkare variera kraftigt mellan varandra. Som du förstår är det inte realistiskt att publicera parametrarna för alla modeller som presenteras på den moderna marknaden. Därför kommer vi att tala om medelvärden.

Värmeöverföring eller mängden värme som släpps ut i rummet för sådana produkter är helt enkelt lyxigt. Om vi ​​talar om hela bimetall aluminiumstål, så är siffrorna ca 160-180 watt. Blandade enheter kan producera från en sektion 170 - 200 watt.

När man talar om kombinationen av koppar och aluminium bör det noteras att värmeöverföringen av sådana paneler är praktiskt taget ingen annorlunda än rent aluminium. I genomsnitt är det 200 - 220 watt. Enligt GOST-standarderna är alla dessa data korrekta vid en kylvätsketemperatur på 70? С. Följaktligen kommer avvikelsen i vilken riktning som helst att medföra en minskning eller ökning av värmeöverföring.

Det maximala trycket som de flesta bimetallstrukturer kan klara, sträcker sig från 16 till 25 atmosfärer. Ändå garanterar välrenommerade tillverkare att deras blandade aggregat klarar upp till 30 atmosfärer, och produkter med en stålkärna kan klara 40 atmosfärer och högre.

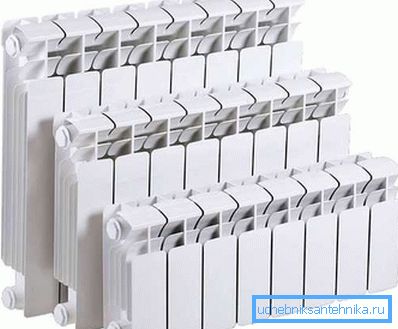

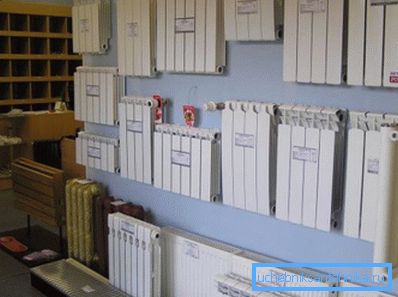

En annan fördel med sådana batterier är ett brett spektrum av axelstorlekar. Den axiella storleken är avståndet mellan de övre och nedre ingångarnas horisontella axlar. Här är det 200 mm, 300 mm, 350 mm, 500 mm och 800 mm. Som du kan se finns det något att välja mellan, även om storleken på 500 mm anses vara den vanligaste.

Viktigt: många tillverkare anger övre temperaturgränsen för kylvätskan till 100 grader eller mer. Men de flesta experter hävdar att även högsta kvalitet bimetall inte klarar temperaturer över 90? Allt annat är mer relaterat till marknadsföringsområdet.

När det gäller hållbarhet säger tillverkarna i genomsnitt tjugo års garanti och det finns ingen anledning att tvivla på. Vissa fasta paneler med en koppar eller rostfri stålkärna kan arbeta upp till 50 år.

Också många marknadsförare säger en liten del av ett avsnitt av batteriet, i genomsnitt varierar det runt 200g, det här är verkligen sant. Å andra sidan är det förstås bra, för ju mindre kylvätskans volym är desto lättare är det att värma det och kontrollera temperaturen efteråt.

Men å andra sidan uppnås liten kapacitet på grund av tunna inre kanaler, vilket ökar sannolikheten för blockering, särskilt i centrala stadssystem.

Beräkna antalet sektioner

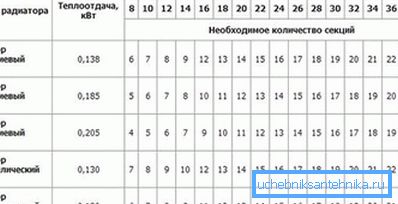

I princip är allt som behövs för att göra beräkningen av antalet sektioner per rum den termiska effekten av en sektion. Eventuella anvisningar till produkt- eller produktkatalogen innehåller dessa uppgifter. Men här kan du överväga, baserat på volymen, arean eller värmeförlusten i rummet.

Beräkning av värmeförlust, som regel, gör en professionell värmeingenjör. Här, förutom traditionella data, betraktar vi massan av olika koefficienter och korrigeringar. Till exempel, såsom väggens tjocklek, materialet från vilket huset är byggt, antal våningar och så vidare. Det här är ganska noggrant arbete och oftast görs sådana beräkningar på scenen för att bygga ett hus.

För beräkning av rummets volym används standardstandarder, angivna i motsvarande SNiP, enligt dessa data, för att upprätthålla en genomsnittlig temperatur på 20? С i 1 m? utrymme i panelen hus förbrukar 41 watt, för byggnader byggda av tegel detta värde är 34 watt.

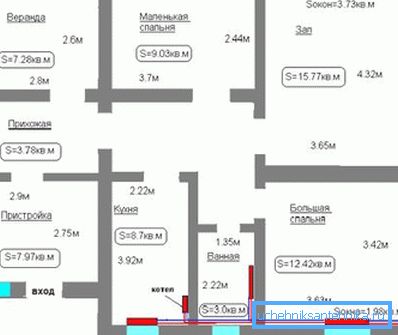

Då är allt enkelt, du måste multiplicera längden, bredden och höjden på rummet och beräkna den ungefärliga värme som krävs för att värma huset enligt den resulterande kubikkapaciteten.

Att veta designkapaciteten som en sektion kan utge, är lätt att beräkna antalet sektioner. Denna metod används ofta vid konstruktion av privata stugor eller lokaler med en icke-standardiserad layout.

När det gäller beräkningen av rummet i rummet är det erkänt som det minst exakta. Som regel används den av boende i standardstadslägenheter, med tak högst 3m.

Enligt samma SNiP kräver en kvadratmeter bostadsyta 100 W för uppvärmning. Multiplicera kvadraturen med 100 W och dela med kraften i en sektion, du får antalet sektioner.

Tips: Både beräknad volym och område, skiljer sig inte åt i tabellnoggrannheten. Därför, om det finns mer än en yttervägg i rummet, en ouppvärmd vind eller balkong, så kan du säkert öka data med 20%. Vi bör också inte glömma vattentemperaturen i våra stadssystem, vi kan säkert släppa ytterligare 10% på den.

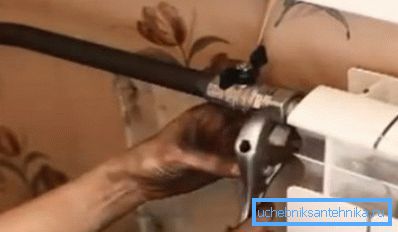

Videon i den här artikeln innehåller information om bimetalliska radiatorer.

slutsats

Fördelarna och nackdelarna med bimetalliska radiatorer av uppvärmning tyder på att de borde installeras i höghus eller i privata stugor med ett aggressivt kylmedel, såsom frostskyddsmedel. I andra fall är det ingen mening att betala för sådan hög kvalitet och tillförlitlighet.
