Typer av anslutning av radiatorer: seriell, parallell,

Förmodligen bör du uppmärksamma det faktum att en direktanslutning av en värmningsradio innebär tre huvudalternativ - sida, botten och diagonalen, men vissa nyanser är möjliga. Dessutom finns det alternativ för konturerna, som kan vara ett-rör eller två-rör, det beror också på antalet våningar i byggnaden och kan också beaktas när det gäller design. Men vi kommer att prata mer om allt detta i materialet nedan, och vi kommer också att visa dig om ämnet för videon i den här artikeln.

Sätt att ansluta olika

Olika konturer

Obs. Värmekretsen kan vara ett-rör eller två-rör. Effektiviteten av värmeöverföring av anordningar, liksom metoder för deras anslutning, beror på detta.

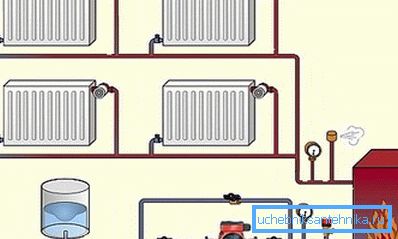

1. Ett 1-rörsuppvärmningssystem innebär en kretslopp från ett enda rör i vilket värmningsradiatorer kraschar - ett exempel på denna installation visas i den övre bilden:
2. här kommer kylmediet, som rör sig från pannan, på vägen, genom rör med mindre diameter, avviker genom batterierna och under tryck av cirkulationspumpen återgår tillbaka till samma rör;
3. men passerar genom värmaren, förlorar vattnet temperaturen, ju ju mer radiatorer i ett sådant system desto kallare blir vattnet vid dess ände.
4. I autonoma system rekommenderas det inte att installera mer än 3-4 radiatorer på ett slingat rör så att det är möjligt att bibehålla ungefär samma temperatur i var och en av dem.

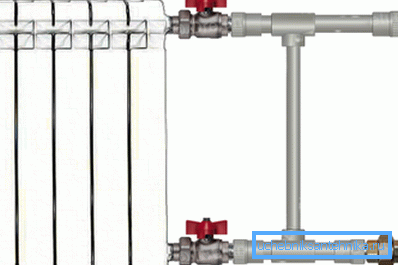

1. I ett ettrörsystem, speciellt i flervåningsbyggnader, är det mer lämpligt att ansluta enheter från sidan, men hur man kopplar en värmningsradio med en sidokoppling för att behålla temperaturen i efterföljande batterier så mycket som möjligt? För detta kallas en bygel som kallas en "bypass", skär mellan tillförselrör och returrör och tjänar två syften:
2. Först passerar en del av vattnet genom röret utan att komma in i batteriet, därför kyls den inte;
3. För det andra, tack vare bypassen, kan du demontera utan att tömma kylvätskan, även om kretsen passerar direkt genom radiatorn, utan en förbikoppling;

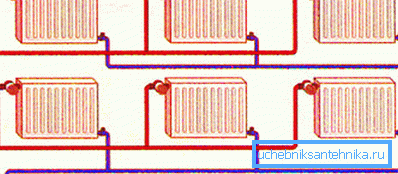

1. Tvårörskretsen kan kallas bekvämare - här kommer kylvätskan in i kylaren från matningsröret och det kylda vattnet släpps ut i returröret och återgår till pannan för ny uppvärmning:
2. Men kostnaden för att driva ett sådant arrangemang är något högre, eftersom du måste värma mer vatten, därför måste du spendera mer energi att betala;
3. Men en sådan krets orsakar aldrig problem och du kan lägga in ett stort antal radiatorer i det, eftersom det är möjligt att bibehålla en jämn temperatur alls.

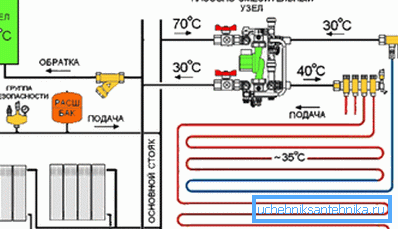

1. Dessutom, för ett tvårörsystem, föreskrivs anvisningarna för en gemensam anslutning av en radiatorkrets med ett varmt golv, men dessa är två olika anordningar som kräver kylning av kylvätskan vid olika temperaturer.
2. Men trots denna uppenbara meningsskiljaktighet sker en sådan anslutning - en trevägsventil som arbetar på ett diskret system installeras vid ingången till golvvärmeröret och när kretsen värms upp till önskat tillstånd aktiveras ventilen och varmvattnet från tillförseln återställs till "returflöde".
3. Principen för en sådan anslutning visas väl i den schematiska bilden ovanför denna punkt.

Sekventiellt och parallellt

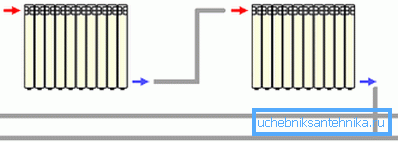

Dessutom kan anslutningen vara seriell och parallell, så seriell anslutning av radiatorer visas i den övre bilden.

Denna situation uppstår också i fallet när bypassen är blockerad och vatten från en radiator strömmar omedelbart in i den andra, kringgå tillförsel och returflöde. Men det är inte alls nödvändigt att cirkulationen är diagonalt över enheten - så att den kan vara en nedre sidoanslutning ("Leningrad") eller en ensidig lateral anslutning, är punkten att kylvätskan omedelbart flyter från batteriet till batteriet.

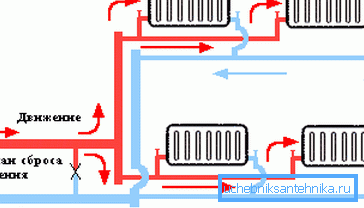

När anslutningen av värmningsradiatorer är parallell, är de oberoende av varandra, därför kommer vattentemperaturen i dem att vara likformig, både i den första och den sista anordningen.

Men detta är endast möjligt i ett två-rörsystem, där mängden batterier inte påverkar flödet av kylvätska på något sätt. Diagrammet för en sådan anslutning du ser högst upp, och den kan vara sida, botten eller diagonal.

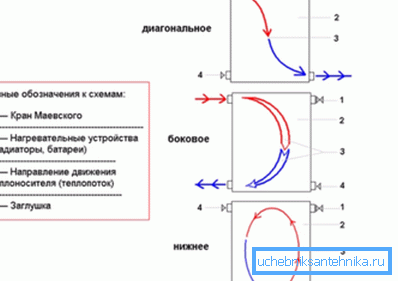

Diagonal, sido och botten

Den diagonala anslutningen av radiatorer anses vara optimal, eftersom kylvätskan cirkulerar i den med största likformighet, så när du ser den nominella effekten i bifogade dokument, fortsätter tillverkaren från denna typ av anslutning när hela området på enheten används jämnt.

Det menas att förlusten av maximal effekt inte existerar, och den utfärdas till 100%. Det finns ytterligare ett alternativ när du optimalt kan använda hela kapaciteten, men det här är något lägre.

Värmeanordningen fungerar något sämre (endast vid 95% av nominell effekt), om den är ansluten från sidan (på ena sidan eller på båda sidor) - här kommer uppvärmningsområdet att vara mer intensivt på framsidan.

Men med en lägre anslutning, som även kallas en "Leningrad", är den nominella effektiviteten endast 90%, eftersom cirkulationen hämmas av högt tryck och naturligtvis är värmeområdet här det mest ojämna.

Obs. Innan du börjar beräkna effekten för värmare i din lägenhet eller privathus, ska du äntligen bestämma metoden för att ansluta radiatorer. Endast i det här fallet kan du beräkna antalet sektioner mest korrekt.

Extenderkanal som värmefördelningsoptimerare

Det är inte alltid möjligt att ansluta batterierna diagonalt i ett autonomt eller centraliserat värmesystem för att säkerställa maximal (100%) värmeffekt och det finns olika orsaker till detta - här har både tekniska egenskaper och interiörfunktioner eller helt enkelt den mänskliga faktorn - blivit borttagen eller inte jag visste.

När det inte finns för många sektioner, i vilket fall som helst, inte mer än 8-10 stycken, eller ännu färre, så faller temperaturfallet i radiatorens totala yta inte, och om de är märkbara, då inte mycket. Men om antalet sektioner ökar och ett sådant behov uppstår ganska ofta, kan temperaturfallet i olika ändar av samma enhet nå 10 ° C och ännu mer.

Naturligtvis kan du ansluta igen, det vill säga ansluta enheten diagonalt, och i så fall kommer kylvätskan att fördelas jämnt över hela området, men det är inte alltid möjligt med samma tekniska förhållanden eller inredningsegenskaper.

I sådana situationer finns det en form av panacea - det är en kanalförlängning, som av någon anledning, av någon anledning, är mycket svår att hitta i våra butiker som säljer sanitetsartiklar, men det kan ske självständigt.

För detta behöver du ett kopparrör med en yttre diameter på 18 mm och en väggtjocklek på minst 1 mm, samt en kopparkoppling för lödning (adapter till montering) med en yttre diameter på 19,5 mm.

Rörets längd beräknas med hänsyn till antal sektioner, så änden ska nå korsningen av den sista och näst sista delen - i vissa fall görs förlängningskabeln till mitten av radiatorn, men du kan när som helst klippa röret. Vi kommer inte att beskriva lödningsprocessen i alla detaljer, låt oss bara säga att flödet inte borde komma in i röret, det vill säga det borde inte vara mycket, eftersom en frusen droppe kan bildas och vattnet under cirkulationen kommer att ge buller.

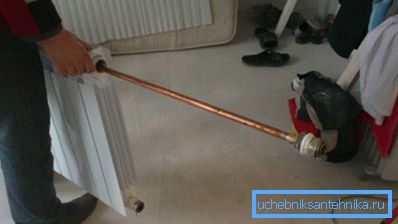

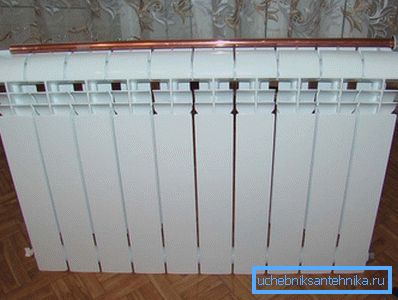

Kanalförlängaren är installerad i radiatorens övre del, men det är naturligtvis bättre att använda den tillsammans med ett termiskt huvud, med vilket du kan ställa in den temperatur du behöver. Men fördelningen av kylvätskan på batteriet är nu enhetlig.

slutsats

Du kan även ansluta radiatorer med egna händer, om du självklart har de verktyg som behövs för detta. Men om du är nybörjare i den här affären, glöm inte att det här är ganska ansvarsfullt. Systemets läckage under uppvärmningssäsongen är inte bara ett obehagligt fenomen, men man kan säga det vanligt. Om du inte lita på din styrka är det därför bättre att bjuda in en specialist.
