Två-rörsuppvärmningssystem: alternativ för implementerings-

Hur är det två-rörs uppvärmningssystemet av ett privat hus eller en lägenhetsbyggnad? Med vilka tecken kan liknande system klassificeras? Vilka problem kan uppstå vid genomförandet av detta system och hur man löser dem? Låt oss räkna ut det.

Vad är det

Låt oss börja med en beskrivning av de allmänna principerna för värmesystemet.

Uppvärmning av värmeanordningar tillhandahålls genom cirkulation av kylmedel genom dem (processvatten, frostskyddsmedel, etylenglykol, etc.). För omlopp är en differens som skapas mellan inmatning och utmatning av enheten nödvändig.

Denna differential kan tillhandahållas på flera sätt:

• Genom att ansluta genom hissenheten till värmehuvudet, där tryckskillnaden mellan 2 och 3 kgf / cm2 upprätthålls mellan matnings- och returledningarna.

Nuance: efter hissen är skillnaden mellan blandningen och returflödet mycket mindre - 0,2 - 0,3 kgf / cm2. Överstiger detta värde skulle göra cirkulationen alltför snabb. Konsekvenserna är bullret i rören och överdriven temperatur på returledningen.

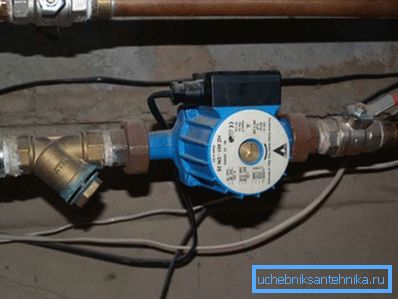

• Cirkulationspumpen.

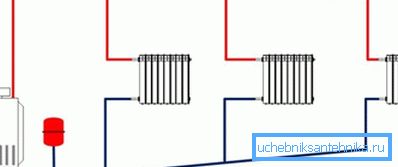

• Skillnaden i densiteten hos hett och kallt kylmedel i de så kallade tyngdkraftssystemen (gravitation).

Det är uppenbart att det i alla fall är nödvändigt att se till att varje värmare är ansluten till det gemensamma systemet med två anslutningar. Detta kan göras på flera fundamentalt olika sätt.

Det är nyfiken: i flerlägenhetskonstruktioner råder blandade radiatoranslutningar. Närvaron av tillförlitlig tillförsel och returpåfyllning av värmesystemet gör ett två-rör; Samtidigt, i stigaren, kombineras batterierna ofta i serie.

klassificering

Tvårörsuppvärmningssystemet kan i sin tur klassificeras enligt flera ytterligare funktioner.

orientering

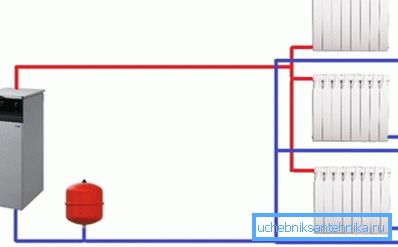

Det vertikala systemet tillämpas endast i höghus. Varje radiator är en hoppare mellan leverans- och returstigarna som passerar i närheten.

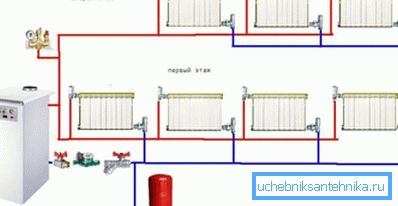

Det horisontella systemet kan användas både i lägenhetsbyggnader (exemplet med två flaskor nämns i stycket ovan) och i stugor.

Passande och döda ändar

I det följande schemat rör sig kylmediet i flödes- och returflödet längs ringen i en riktning; dead end - i motsatta riktningar. Dödsplanen är efterfrågan där dörröppningar eller panoramafönster gör det svårt att installera en full rörledning.

Lägre och övre tappning

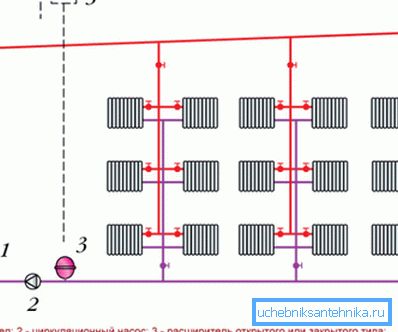

Fram till omkring 70-talet av förra seklet var hus med övre tappning härrörande på Sovjetunionens territorium: Från hissmonteringen gick försörjningsledningen upp till vinden. därifrån gick kylvätskan genom stigarna in i returlinjen i källaren.

Användningen av ett sådant system har flera praktiska konsekvenser:

• Attic willy-nilly gjordes uppvärmd och hade tillräckliga dimensioner för underhåll och reparation av ventiler.
• Varje uppvärmningssteg under reparationer måste stängas av vid två punkter - i källaren och på vinden.
• När du startar ett tappat system (både hela och enskilda risers), måste du blöda luft ut ur det. För detta ändamål monterades matningsdispensern med en liten lutning, och vid sin övre punkt var en expansionstank installerad med dumper. Följaktligen åtföljdes lanseringen av huset med ett besök på vinden.

Förresten: i vissa fall tog dumperen fortfarande till källaren genom alla golv. Med en liten urladdningssektion förflyttades luften genom det vid vattenflödesfronten.

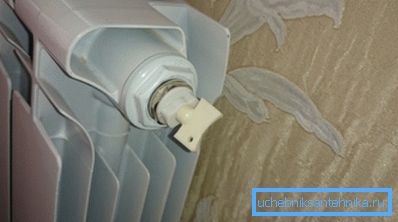

Med ankomsten av platta tak och utvecklingen av panelhusbyggnaden var den övre tappningen nästan trångt ut av de lägre: både tillförsel och returflög till källaren. Risers började ansluta i par i lägenheterna på övervåningen. Efter en återställning måste var och en avlägsna airlocken; För detta ändamål monteras Majewski-kranar eller vanliga ventiler i övre våningslägenheterna.

Observera: det lägre botteneringssystemet är mer sårbart för olyckor under den kalla årstiden. Luftavlopp (särskilt i frånvaro av tillgång till alla luftkanaler) tar lång tid; vid låga temperaturer är det inte ovanligt att några av riserna fryser.

värdighet

Vad är egentligen bra 2 x rörvärmesystem?

Dess främsta fördel är att det möjliggör en mer eller mindre konstant temperatur av värmeanordningar i hela byggnaden.

Med ett enda rörvärmesystem kommer batteriladdningarna i början av den enkla fyllningsringen att ha en flödestemperatur (typiskt 70-75 ° C). i slutet - returtemperaturen (50 C). Här kommer varje radiator att få kylvätska med en temperatur som är något annorlunda än den som tillhandahålls av matningskedjan eller hissaggregatet efter blandningsenheten (hissen).

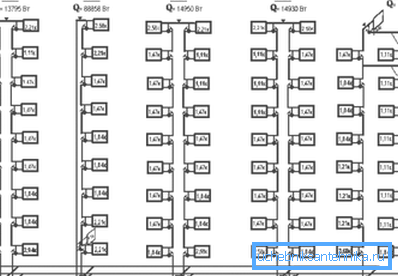

Vid ett stort hus med ett stort antal batterier är dessutom ett 2-rörs uppvärmningssystem helt enkelt inte ett alternativ: ingen enkelrörs ringkonfiguration kommer att täcka alla rum i en 80-lägenhet byggnad.

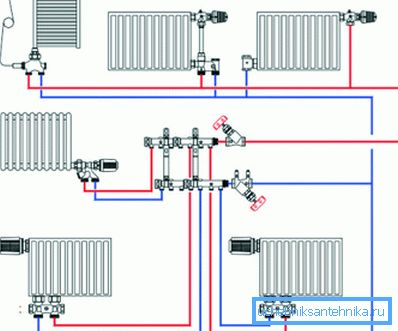

Varningsmeddelanden: Ja, kollektorns system kan mer än ersätta två-röret en. Priset för genomförandet blir dock tio gånger högre på grund av den enorma förbrukningen av rör; Dessutom kommer en stor total längd av anslutningarna att innebära stor värmeförlust som inte är målmätare.

problem

Utan dem också, inte gjort.

kostnader

Självfallet, med samma diameter, kommer två rör alltid att vara dyrare än en. Med tanke på det lilla området i den uppvärmda byggnaden kommer de erhållna fördelarna inte att kompensera för denna skillnad: det är lättare att kompensera temperaturvariationen genom att öka antalet radiatorsektioner i slutet av en enda rörring.

balansering

Två-rörsuppvärmningssystem i stugan behöver balanseras.

Vad är det

Till att börja med, låt oss beskriva kärnan i problemet.

Tänk dig att två rör går från värmepannan i huset. I det första flyter vattnet till radiatorerna, i det andra återvänder det. Dessutom är varje radiator en hoppare mellan dessa rör.

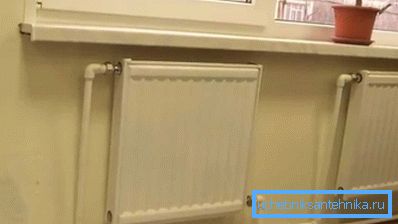

Vad är problemet? Ja, det faktum att varje värmeenhet släcker skillnaden mellan flöde och retur. Om det på det första batteriet blir lika, säg 0,2 kgf / cm2, sedan på den andra - redan 1,75, på den tredje - 1,5, och så vidare.

Som ett resultat får vi en mycket ful bild:

• En stabil batteritemperatur kommer inte att diskuteras. Ju mindre skillnaden är, desto långsammare cirkulation, desto lägre kylvätskans temperatur når radiatorn.
• Vad som är värre, i kallt väder kan kylningen av slutbatterier leda till att isproppar bildas med ett fullständigt stopp av cirkulationen och oundvikliga upptining av värmepanna.

Instruktioner för att balansera ett stugans värmesystem gör det själv:

1. Varje radiator levereras med en gaspistol på en av anslutningarna (helst på returledningen).
2. Kylvätskeflöde genom de första värmare från pannan eller hissen är begränsad tills deras temperatur är lika med den senare.

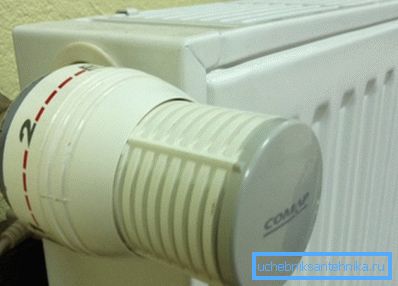

Användbar: bekvämare att använda funktionell analog av gasreglaget - termostathuvudet. Det låter dig ställa in flödet av vatten genom det, men måletemperaturen.

En rimlig fråga: hur fungerar tvårörsplanen i en bostadshus? Där praktiseras inte batteriets kvävning, men temperaturvariationen mellan dem är relativt liten.

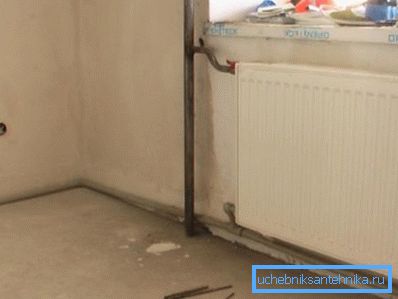

Gasspjällets funktion finns rör med variabel diameter. Vi ger typiska värden för ett tio våningar hus byggt år 80-90.

Varje sektionsövergång begränsar kylvätskeflödet; med hänsyn till den avsiktligt uppblåsta genomströmningen av tappning är detta tillräckligt för driften av kretsen i normalläge.

Användbara saker

• När man balanserar med gaser, når tidsgapet mellan att byta gasreglage och stabilisera temperaturen på värmeanordningar når man 6-8 timmar.
• För en stuga med ett utrymme på upp till 100 m2 med tvångsflöde av kylvätska i ett tvårörsystem är ett rimligt minimum av påfyllningsdelen DU2, upp till 200 m2 - DU25.
• I gravitationssystemet kan tappning inte bli tunnare än DU32 vid användning av polymerrör och DU40-stål. Dessutom används gravitetsflödessystem i ett område på högst 100 m2: i ett stort rum kommer den långa kretsens hydrauliska motstånd inte att ge den minsta tillåtna cirkulationen.

slutsats

Vi hoppas att materialet som tillhandahålls till läsaren kommer att hjälpa honom vid konstruktion, konstruktion eller reparation av värmesystem. För att lära dig mer om hur tvårörsuppvärmningssystemet fungerar fungerar videon i den här artikeln. Lycka till!
