Tryckprovning av värmesystemet: syfte, funktioner,

Trycktest och spolning av värmesystemet är ett obligatoriskt förfarande innan värmen tas i bruk. I slutet av förfarandet är ett testcertifikatformulär slutfört, vilket är ett obligatoriskt dokument som indikerar den framgångsrika installationen av värmenätverket.

Vi kommer att berätta vad som värmer trycketestet och hur det ska göras.

Pipeline Hydraulic Test

Definition och förfarande

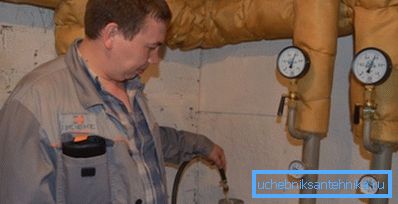

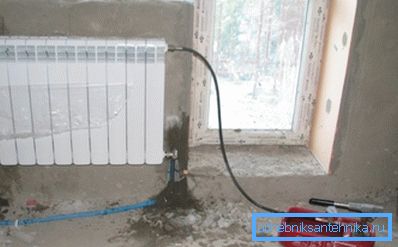

Tryckprovning och spolning av värmesystem är en nödvändig procedur, som består av hydraulisk provning av ett föremål för förekomst av läckage och dålig kvalitet. Testet är att rörledningen är fylld med vatten, luften avlägsnas med hjälp av ventilationsventiler och utrustningen för tryckprovning är värmesystemet anslutet (se även artikeln Meet - Air Heating Systems).

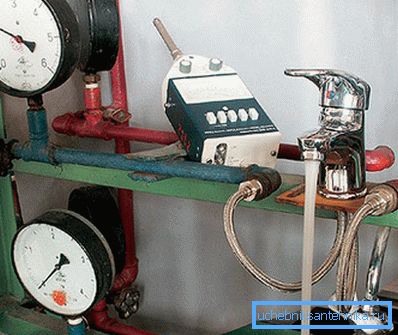

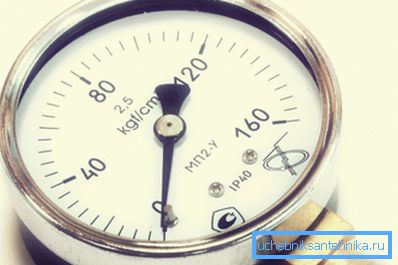

Kompressorn bygger upp tryck som är 20-50% högre än den nominella driften, och ledningen lämnas i detta tillstånd i 30 minuter. Under denna tid styrs trycket av en tryckmätare, och om den inte faller, är nätverket förseglat. Nya moderna värmekretsar testas med dubbelt överskott av arbetstryck.

Om emellertid ett tryckfall registreras inom 30 minuter, trycks ned trycket på värmesystemen, vattnet dräneras och alla delar av värmen kontrolleras för läckage. När läckan hittas och fixas, upprepas proceduren.

I slutet på grundval av arbetet görs en uppskattning av uppvärmningssystemets krympning, vilket indikerar kostnaden för varje enskilt arbetssteg och kostnaden för åtgärden som helhet (enligt OKDP - "4530195 Test hydrauliska och pneumatiska rörledningar") samt ett trycktest.

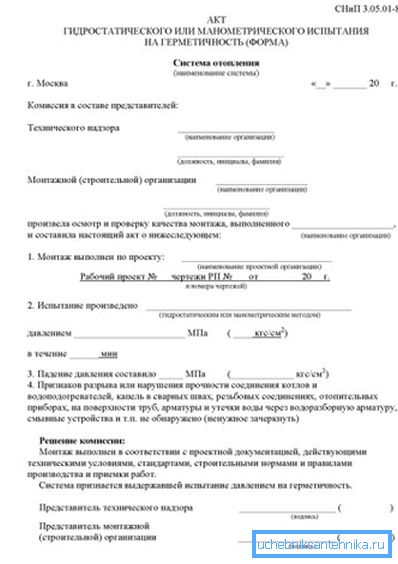

Var uppmärksam! Efter ett framgångsrikt prov utarbetar inspektören ett testcertifikat, vilket är undertecknat av en representant för installationsorganisationen och en representant för teknisk tillsyn. Vid slutförandet spolas föremålet och sätts i drift.

Utrustning och personal för trycktestning

Ett klassiskt exempel på en hydraulisk provutrustning är en värmepress. Denna enhet är ansluten till kretsen för en kontrollerad ökning av trycket i rören.

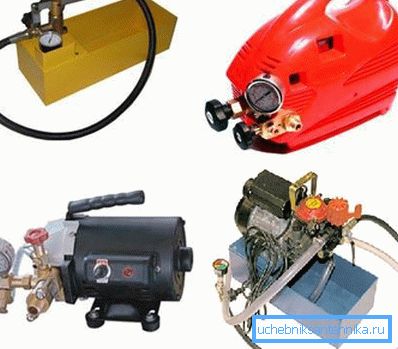

Pumpen för trycktestning av värmesystem kan vara manuellt eller elektriskt. Eftersom de flesta lokala uppvärmningsnät av privata hus och högtrycksstugor inte behövs är manuell trycktestning tillräckligt.

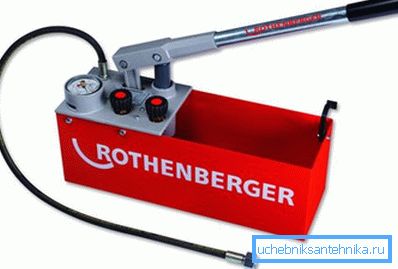

Manuella pumpar för krympning av värmesystem kan utveckla en ansträngning från 25 till 60 bar eller mer, vilket är tillräckligt för att kontrollera tätheten, inte bara i ett lanthus, men också i en fem-vånings byggnad i staden.

Fördelarna med att använda handhållna enheter:

• Den lilla storleken och vikten av enheten gör den mobil även i en vanlig stadslägenhet. Manuell pump kommer att vara bekväm både för professionell verksamhet och för personligt bruk.
• Det relativt låga priset på utrustning gör det billigt för allmänheten.. Till skillnad från specialiserad elektrisk utrustning har manuella pressar ganska rimliga prislappar;
• Utbudet av driftsparametrar uppfyller helt och hållet behoven hos små och medelstora uppvärmningsutrustning.. Pumpen gör att du kan uppnå dubbla prestanda för det normala nätverket för ett privat hus.
• Enkel design präglas av hög tillförlitlighet och långsiktig drift utan störningar och fel.. Pumpen är väldigt enkel, och det är inget speciellt för att bryta det.

För testning av stora och omfattande kretsar på stora föremål, flervåningsbyggnader, produktionsanläggningar etc. Använd elektriska pumpar som pumpar vatten under högt tryck, ouppnåelig för manuella mekanismer. De är utrustade med en självpumpande pump och kan utveckla en kraft på upp till 500 kgf / cm2 (bar).

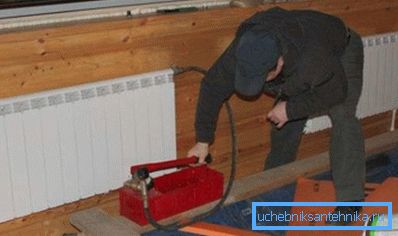

Elektriska enheter kan byggas in i linjen eller anslutas till något hål. Ofta är slangen ansluten till en avloppsventil eller genom vilken röret är fyllt med vatten. Också praktiserad anslutning till radiatorn genom kontaktdonet för kran Mayevsky.

Elektriska maskiner är vanligtvis utrustade med en styrenhet med automatiskt skydd mot överhettning. Om motortemperaturen stiger över en förutbestämd gräns, släpper skyddet trycket och låter enheten vila.

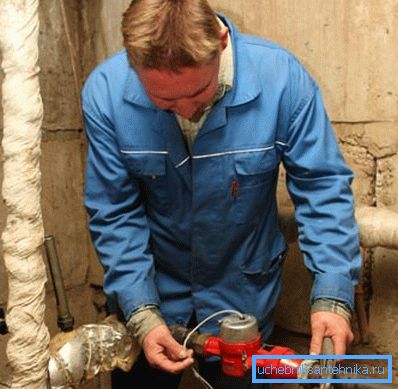

För små nätverk, typiska för lanthus och andra små byggnader, är ansträngningsgraden lägre - upp till 2 atm. Sådana nätverk kan kontrolleras med vanligt vattentryck. Uppvärmningsledningen ansluts till det centrala vattenförsörjningsnätet, ett tryck på ca 2 kgf / cm2 uppstår i det, och sedan inspekteras föremålet för läckage och andra defekter.

Var uppmärksam! Om du har installerat uppvärmningen i landet med egna händer, kan du klara testet utan hjälp av specialister. Men när det gäller stadshus med höga byggnader kräver instruktionen obligatoriskt deltagande av verktyg och tjänster som utför underhållet av anläggningen.

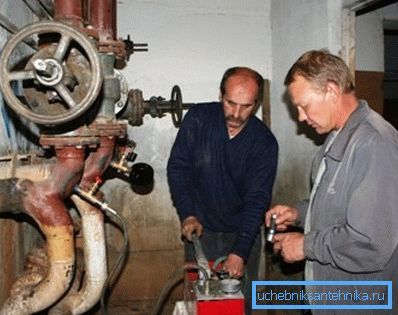

Representanten för den tekniska övervakningen eller arbetarens representant accepterar arbetena.

I vilka fall gör du trycktestning

Det återstår att ta reda på när det är nödvändigt att testa röret för styrka.

Enligt SNiP: s bestämmelser utförs verifiering i sådana fall:

• Efter montering av ett nytt objekt. För att värmen ska kunna användas, testas den nödvändigtvis med högt tryck.
• Efter reparation av någon del av nätverket eller någon värmeanordning, tillbehör, utrustning. En eventuell tryckavlastning kräver omprövning.
• Efter att någon del av rörledningen har ersatts efter eliminering av eventuella brott mot rörlighetens integritet eller anslutningar av dålig kvalitet.
• Innan uppvärmningssäsongen börjar.

Var uppmärksam! Innan du trycker på värmesystemet, ska obehöriga personer och invånare evakueras från lokalerna. Av säkerhetsskäl utförs arbete på ett tomt objekt.

slutsats

Vi granskade varningstrycket och berättade vad det är. Om du är intresserad av mer detaljerad information, titta på videon och läs andra material på vår webbplats.
