Tryckfall i värmesystemet: funktioner, värden,

Vad skapar tryckfallet i värme- och vattenförsörjningssystemen? Vad är det för? Hur reglera differentialen? Vilka är orsakerna till att trycket i värmesystemet faller? I artikeln kommer vi att försöka svara på dessa frågor.

funktioner

Ta först och främst reda på varför en droppe skapas. Dess huvudsakliga funktion är att säkerställa cirkulationen av kylvätska. Vatten flyttar alltid från en punkt med högt tryck till en punkt där trycket är mindre. Ju större skillnad - desto mer fart.

Användbar: det hydrauliska motståndet ökar med begränsande flödeshastighet och blir begränsningsfaktorn.

Dessutom skapas droppen artificiellt mellan de cirkulerande varmvattenbindningarna i en tråd (tillförsel eller retur).

Cirkulationen i detta fall utför två funktioner:

1. Ger konsekvent högtemperatur handdukvärmare, som i alla moderna hus öppnar en av de anslutna GVS-stigarna i par.
2. Garanterar snabbt hett vatten till mixern oavsett tid på dagen och vattenpumpning på stigaren. I gamla hus utan cirkulationsinsatser måste vatten på morgonen tömmas länge innan det värms upp.

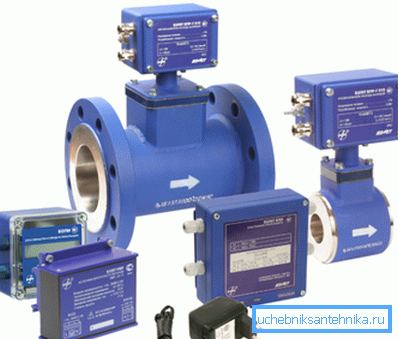

Slutligen skapas droppen av moderna vatten- och värmemätare.

Hur och för vad? För att svara på denna fråga måste läsaren hänvisas till Bernoulli-lagen, enligt vilken det statiska trycket i flödet är omvänt proportionellt mot rörelsens hastighet.

Detta ger oss möjlighet att designa en enhet som registrerar flödet av vatten utan att använda otillförlitliga impellrar:

• Passera flödet genom tvärsnittet.
• Vi registrerar trycket i den smala delen av mätaren och i huvudröret.

Att veta trycket och diametrarna, med hjälp av elektronik, kan du beräkna i realtid flödeshastigheten och vattenflödet; När man använder temperatursensorer vid ingången och utgången från värmekretsen är det enkelt att beräkna hur mycket värme som återstår i värmesystemet. Samtidigt beräknas förbrukningen av varmvatten utifrån flödesskillnaden i till- och returledningarna.

Skapa Delta

Hur skapas differenstrycket?

hiss

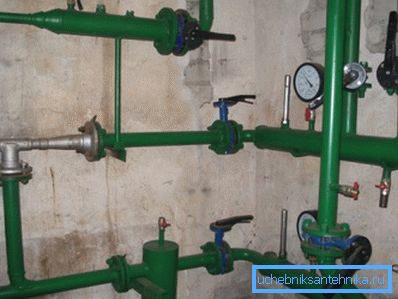

Huvuddelen av värmesystemet i en lägenhetsbyggnad är en hissenhet. Hjärtat är hissen i sig - ett icke-beskrivet strykjärn med tre flänsar och ett munstycke inuti. Innan du förklarar hissens princip, är det värt att nämna ett av problemen med centralvärme.

Det finns en sådan sak som ett temperaturdiagram - en tabell över beroendet av temperaturen på tillförsel- och returvägarna vid väderförhållandena. Vi ger ett kort utdrag ur det.

Uppåtgående och nedåtgående avvikelser från grafen är lika oönskade. I det första fallet kommer lägena att vara kalla, i andra - kostnaden för energi i en kraftvärme eller pannrum stiger kraftigt.

Samtidigt som det är lätt att märka är spridningen mellan flödet och returledningen ganska stor. När cirkulationen är tillräckligt långsam för ett sådant temperaturområde, kommer värmeelementens temperatur att vara ojämnt fördelad. Invånare i lägenheter vars batterier är anslutna till matningsrören kommer att drabbas av värmen, och ägarna av radiatorer på returlinjen fryser.

Hissen ger delvis återcirkulation av kylvätskan från returledningen. Genom att injicera en snabb ström av hett vatten genom munstycket, i enlighet med Bernoullis lag, skapar det ett snabbt flöde med lågt statiskt tryck som drar extra vatten genom suget.

Temperaturen i blandningen är märkbart lägre än den för matningen, och något högre än på returledningen. Cirkulationshastigheten är hög och temperaturskillnaden mellan batterierna är minimal.

Behållarbricka

Denna enkla enhet är en skiva av stål med en tjocklek av minst en millimeter med ett hål borrat i det. Den är placerad på hissmonteringsflänsen mellan cirkulationsinsatserna. Skivor placeras på till- och returledningar.

Viktigt: För normal användning av hissmonteringen måste hålen på hållbrickorna vara större än munstyckets diameter. Vanligtvis är skillnaden 1-2 millimeter.

Cirkulationspump

I autonoma värmesystem genereras trycket av en eller flera (med antalet oberoende kretsar) cirkulationspumpar. De vanligaste enheterna - med en våtrotor - är en konstruktion med en gemensam axel för pumphjulet och rotorn på elmotorn. Kylmediet utför funktionerna för kylning och smörjning av lager.

betyder

Vad är tryckfallet mellan olika delar av värmesystemet?

• Mellan uppvärmningshuvudets tillförsel och returlinje är det ca 20-30 meter, eller 2-3 kgf / cm2.

Hjälp: För högt tryck i en atmosfär höjer vattenkolonnen till en höjd av 10 meter.

• Skillnaden mellan blandningen efter hissen och returledningen är endast 2 meter, eller 0,2 kgf / cm2.
• Droppen på hållbrickan mellan hissaggregatets cirkulationsinsatser överskrider sällan 1 meter.

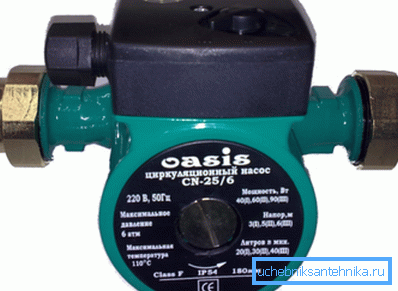

• Trycket som genereras av en roterande cirkulationspump varierar vanligtvis från 2 till 6 meter (0,2 - 0,6 kgf / cm2).

justering

Hur man justerar huvudet i hissaggregatet?

Behållarbricka

För att vara exakt, är det inte nödvändigt att justera trycket, men för att regelbundet byta ut brickan med en liknande på grund av slitaget på det tunna stålplåten i processvattnet. Hur ersätter du pucken med egna händer?

Anvisningarna är i allmänhet ganska enkla:

1. Alla ventiler eller ventiler i hissen överlappar varandra.
2. Öppnas av en dumper på retur och flöde för dräneringsplatsen.
3. Skruva loss bultarna på flänsen.
4. Istället för den gamla brickan är en ny installerad, försedd med ett par packningar - en på varje sida.

Tips: i avsaknad av paronitiska brickor skärs ut ur den gamla bilkameraen. Glöm inte att klippa ögonen, vilket gör det möjligt för dig att få pucken i spåret på flänsen.

1. Bultar i par, tvärs. Efter att packningarna har tryckts, spänns muttrarna till stoppet med högst en halv varv åt gången. Om du skyndar kommer en ojämn kompression, förr eller senare, att förse packningen att dra ut med tryck på ena sidan av flänsen.

Värmesystem

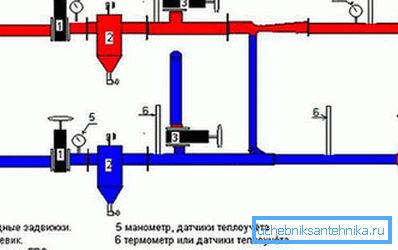

Skillnaden mellan blandningen och returflödet regleras regelbundet endast genom att ersätta, brygga eller räkna munstycket. Ibland blir det emellertid nödvändigt att avlägsna differentialen utan att stoppa uppvärmningen (som regel med allvarliga avvikelser från temperaturgrafen vid toppen av kallt väder).

Detta görs genom att justera inloppsventilen på returledningen. Därför tar vi bort skillnaden mellan de direkta och bakre trådarna och följaktligen mellan blandningen och returen.

1. Vi mäter trycket vid matningen efter inloppsventilen.
2. Byt varmvatten till matningsledningen.
3. Skruva tryckmätaren in i utloppsröret på returröret.
4. Stäng helt ingångsventilen och öppna sedan gradvis tills droppen minskar från den första med 0,2 kgf / cm2. Manipulation med stängning och efterföljande öppning av ventilen behövs så att kinderna så mycket som möjligt faller på stammen. Om du bara täcker ventilen kan kinderna dämpas i framtiden; Kostnaden för en löjlig tidsbesparing är åtminstone oförstörd tillgång till uppvärmning.
5. Returledningens temperatur styrs med 24 timmars mellanrum. Om nödvändigt, för att ytterligare reducera differentialen avlägsnas vid 0,2 atmosfär i taget.

Offline tryck

Den direkta betydelsen av ordet differential är en förändring i nivå, ett fall. Inom ramen för artikeln kommer vi att påverka honom. Så, varför faller tryckfallet i värmesystemet, om det är en sluten slinga?

Först, kom ihåg: vatten är nästan inkompressibelt.

Överdriven tryck i kretsen skapas på grund av två faktorer:

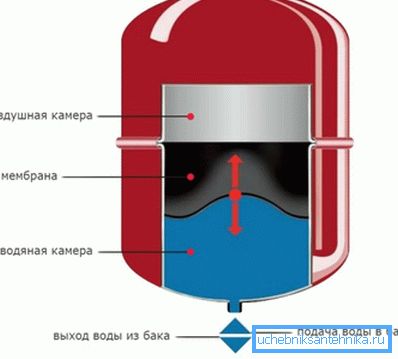

• Närvaron i systemet med membran expansionstank med sin luftkudde.

• Elasticitet av rör och radiatorer. Deras elasticitet tenderar att vara noll, men med ett stort område av konturens inre yta påverkar denna faktor också det inre trycket.

På praktiskt sätt innebär detta att tryckfallet som registrerats av manometern i värmesystemet orsakas vanligen av en extremt obetydlig förändring i kretsens volym eller en minskning av mängden kylmedel.

Och här är en möjlig lista över båda:

• Vid upphettning expanderar polypropen mer än vatten. När du kör ett värmesystem monterat från polypropen, kan trycket i det falla något.
• Många material (inklusive aluminium) är tillräckligt plastiska för att ändra form med långvarig exponering för måttliga tryck. Aluminium radiatorer kan enkelt svälla med tiden.
• Gaser som är upplösta i vatten lämnar gradvis kretsen genom luftventilen, vilket påverkar den faktiska volymen av vatten i den.
• Betydande uppvärmning av värmebäraren när volymen av expansionstanken för uppvärmning är för låg kan utlösa säkerhetsventilen.

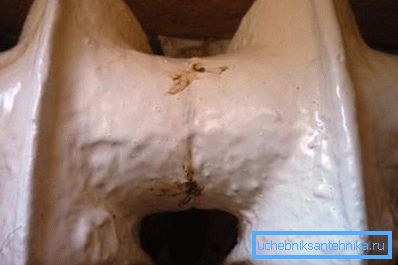

Slutligen kan ganska verkliga fel inte uteslutas: Små läckor längs lederna av sektioner och svetssömmar, en betningsnippel i expansionstanken och mikrobrytningar i pannvärmeväxlaren.

slutsats

Vi hoppas att vi kunde svara på de frågor som har ackumulerats i läsaren. Bifogat till artikelvideon, som vanligt, kommer att erbjuda honom uppmärksamhet på ytterligare tematiska material. Lycka till!
