Trevägsventil för uppvärmning: syfte, enhet, funktioner i

För installation av värmesystem används olika avstängnings- och reglerventiler, och för att lyckas montera VVS-utrustning med egna händer är det nödvändigt att förstå det. Vi vill överväga en av de mest funktionella typerna av sådana ventiler - en trevägsventil.

Multiportkranar

anordning

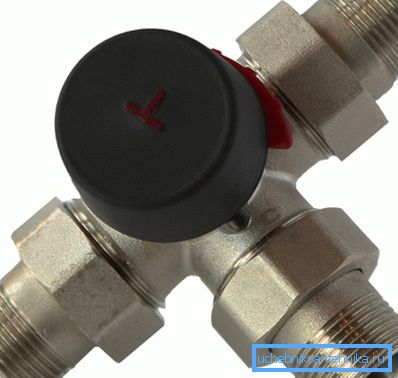

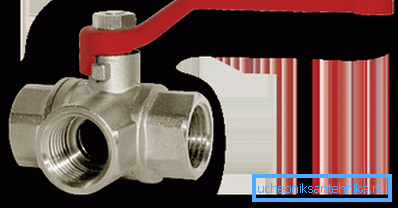

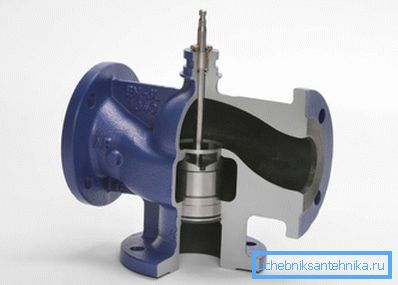

Trevägsventilen är en T-formad förgrening av rör med låsnings- och justeringsmekanism. Enheten har två ingångar och en utgång, och om du vrider tvärtom - en ingång och två utgångar.

Ingångsangivelser anges med bokstäverna A och B och utgången - AB.

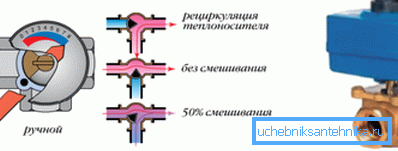

Låsmekanismen har tre lägen (tre varv):

1. I den första positionen går vatten in i ingången A och strömmar ut ur utgången AB, medan ingången B är helt blockerad;
2. I det andra läget rör vattnet från ingången B till utgången AB, och ingången A är helt blockerad;
3. I det tredje läget strömmar vattnet in i både inlopp A och B, och vid utloppet AB får vi en blandning av två strömmar.

Var uppmärksam! De noterade bestämmelserna är rättvisa för justering av modeller. Produkter som endast är avsedda att byta flöden har ingen tredje position.

Låsmekanismen kan ordnas på olika sätt:

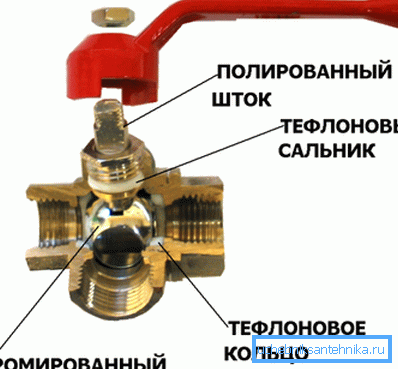

• BOLL. Designad för att byta trådar genom att överlappa en av kanalerna. För justering är dålig;
• roterande. Används för justering, eftersom det tillåter dig att öppna och stänga av kanalen smidigt

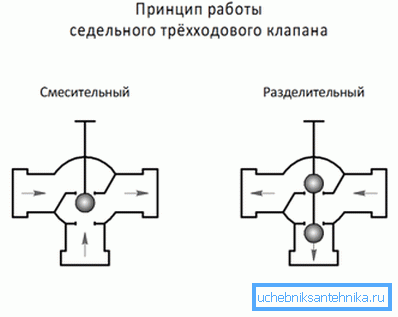

• sadel. Den kan ha både en låsnings- och justeringsdesign.

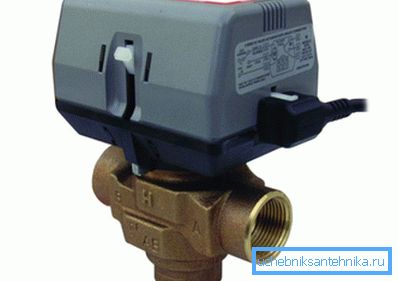

Mekanismen styrs antingen manuellt med hjälp av ett handtag (handhjul) eller med en elektrisk drivenhet. Utrustad med servo, produkter kan byggas in i system med automatisk styrning.

Var uppmärksam! Trots en sådan viktig funktionalitet och viss oumbärlighet är konstruktionen av enheten ganska enkel, och därför är priset lågt.

Syfte och funktioner

Trevägsventilen kan utföra tre funktioner:

1. Blanda flöde av kylvätska. Den används när det är nödvändigt att blanda returflödet i mataren för att minska strömningstemperaturen till lågtemperaturkretsarna eller för att justera radiatorns effekt utan att ändra pannans funktion.
2. Splitting en ström till två kanaler. Den används för att dränera det uppvärmda kylvätskan till varmvattensystemet eller förvaringsbehållaren, pannan etc.
3. Byter kylvätskans riktning. Den används när flera enheter arbetar i samma system, samt att koppla kretsen till recirkulationsläge.

Tänk på ett av de vanligaste fallen: värmepannan är ansluten till radiatorkablarna och en uppvärmd golvkollektor. Såsom är känt, har värmebäraren för radiatorer en temperatur på ca 70-95 grader, medan värmebäraren för ett system med varma golv inte bör värma upp över 40-50 grader.

Om vi ​​sänker kylvattnets temperatur, kommer radiatorerna inte att fungera normalt, och huset blir kallt. Om vi ​​serverar kokande vatten på det varma golvet blir det obehagligt att gå på golvet. Vad ska vi göra?

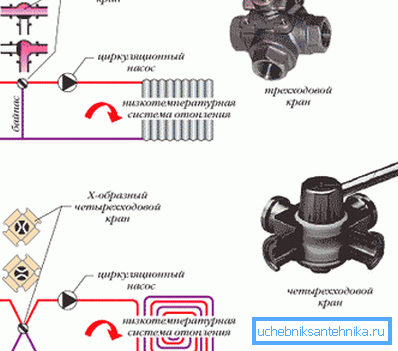

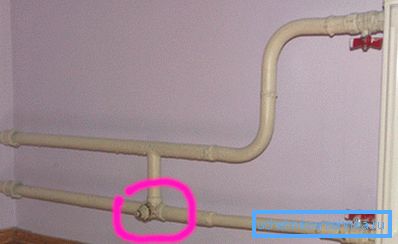

Här är trevägsventilen till nytta. Returledningen är ansluten till tillförseln till uppvärmaren av en varm bypass med trevägsventil, som är inställd på blandningsläge.

Som ett resultat blandas en kall ström från returlinjen till varmvattenströmmen och temperaturen hos den resulterande strålen är i medelvärdet till de 40 till 50 grader vi behöver. Om du vill kan du höja eller sänka temperaturen i golvkonturen genom att justera flikens läge.

Ett annat exempel är anslutningen av en radiator via bypass på samma sätt. När kranan befinner sig i blandningsstället blir temperaturen på radiatorn lägre än kylvätskans temperatur som strömmar från pannan, medan resten av enheterna får mindre kylt vatten.

Om vi ​​byter handtaget och stänger av bypassen, kommer radiatorn att arbeta med full kapacitet. Om vi ​​behöver stänga av apparaten ställer vi helt enkelt ventilen i läge avstängning och öppen bypass och stäng av stoppventilen vid radiatorinloppet. Därefter cirkulerar kylvätskan runt detta batteri.

  Var uppmärksam! Det är möjligt att använda en fyrvägsventil, som inte kräver en bypass.

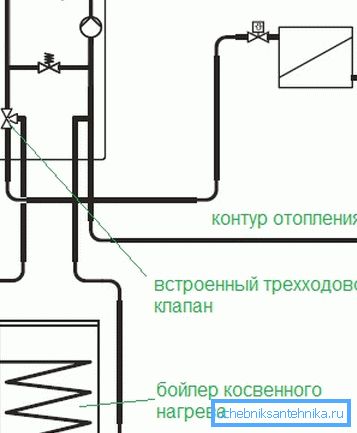

Slutligen möjliggör instruktionen användningen av en flervägsventil i flerkretssystem med parallella driftskedjor, en panna och en indirekt värmepanna med vattenförsörjning för uppvärmning och varmvattenförsörjning. Enheterna tillåter att separera flödena och reglera deras temperatur, vilket säkerställer gemensam drift av flera enheter och kretsar.

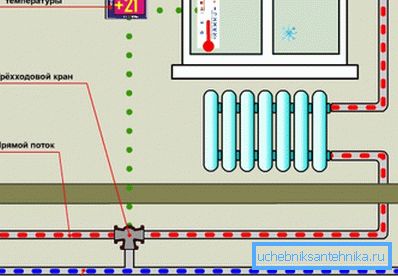

Var uppmärksam! Om en ventil med servodrift är ansluten till en termostat, då när rumstemperaturen sjunker, kommer regulatorn att ge ett kommando till motorn och det stänger omloppet. När önskat värde har uppnåtts går enheten tillbaka till blandningsläge.

slutsats

Trevägsventiler möjliggör blandning, separation och växling av flödesriktningen i värmesystemens kretsar. Videon hjälper dig att visuellt verifiera deras effektivitet och funktionalitet.
