Termostat för radiatorn: användningsform, typer,

När och vad används termostaten för radiatorer? Vilka utföranden av den här enheten erbjuder den moderna marknaden? Hur installeras termostaten korrekt? I vårt material kommer vi att försöka hitta svar på dessa och några andra frågor.

Vad är det

En termostat är en anordning för att upprätthålla en konstant temperatur på vilket medium som helst.

När det gäller uppvärmning finns det två klasser av enheter:

• Avsedd för att justera permeabiliteten hos förslutningsanordningar används i vattenvärmesystem;
• Termostater, avsedda för att slå på och stänga av elvärmeelement beroende på omgivande temperatur, används förutsägbart med olika typer av elvärmare - konvektorer, oljevärmare, kabel och golvvärme.

Obs! Funktionen av enheter av samma klass kan baseras på olika fysiska principer. Mer detaljerat kommer vi att lära känna dem i motsvarande avsnitt i artikeln.

Varför behöver du det

Syftet med att använda termostater i värmesystem är i själva verket endast två:

1. Håll en bekväm lufttemperatur i ett helautomatiskt läge, utan ägarens ingripande.
2. Energibesparingar (elektriska och termiska).

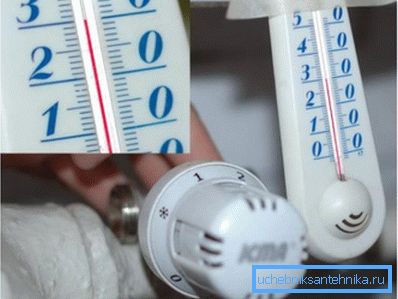

När väderförhållandena försämras (gattemperaturminskningar ökar vinden), värmeöverföringen genom byggnadens kuvert ökar; När luften svalnar i rummet ökar termostaten värmeffekten hos värmaren. Vid överdriven uppvärmning av rummet behövs ingen överdriven ventilation: termostaten sänker värmeöverföringen till önskad nivå.

Klassificering och enhet

Nu börjar vi lära känna olika typer av termostatiska enheter.

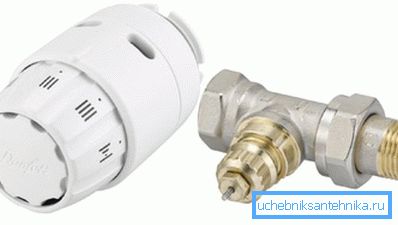

Termostatventil

Den används i par med termiska huvuden av olika typer i vattenvärmesystem. Ventiloperationen reduceras för att begränsa flödet av kylvätska genom värmaren.

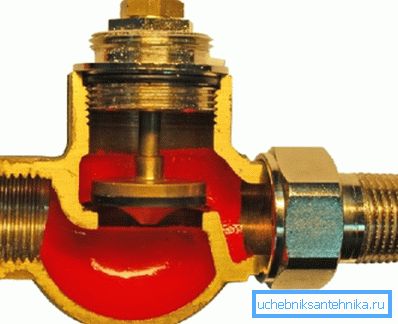

Strukturellt liknar den starkt en choke, som i sin tur är en modifikation av skruvventilen:

• Stången påverkar ventilen - platt eller konisk;
• Ventilen sänks ner i sadeln och helt eller delvis blockerar vattenflödet genom hålet i det.

Som en skruvventil innebär en termostatventil mediet rörelse genom sin kropp endast i en riktning: kylvätskan måste strömma till sadeln endast och uteslutande underifrån. Kylmedlets rörelseriktning anges alltid med en pil på kroppen.

Skillnaden mellan detta element i styrventilen och gasreglaget är att dess stång drivs inte av en tumskruv utan av en extern styrenhet - ett termostathuvud.

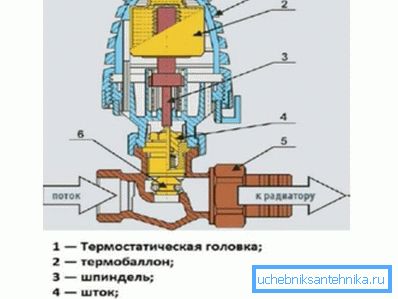

Bellows termiskt huvud

Den absoluta majoriteten av termiska huvuden som erbjuds av den moderna marknaden tillhör denna typ. Deras värdighet är ett ganska överkomligt pris, från cirka 400 rubel. Termostatisk bälghuvud är icke-flyktigt; dess funktionalitet begränsas av kontinuerlig justering av ventilens patency med upprätthållandet av mediets inställda temperatur utan några cykliska fluktuationer.

Principen för operation är baserad på en betydande temperaturutvidgning av vissa vätskeformiga och gasformiga medier. Bälgens innehåll (korrugerad tub i enhetskåpan) expanderar vid uppvärmning och sätter tryck på ventilspindeln.

Vid kylning och minskning av bälgens längd kommer returfjädern till spel. Temperaturen ställs in med en normal tråd som förskjuter stammen i förhållande till bälgen.

Obs! Huvud av denna typ kan utrustas med en extern termosensor på ett kapillärrör, genom vilket arbetsmediet som expanderar i värmessensorn kommer in i bälghålan.

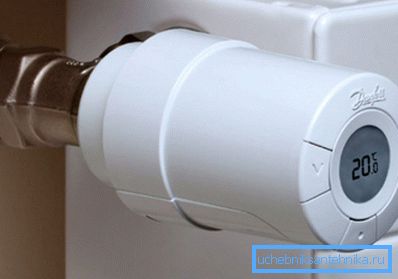

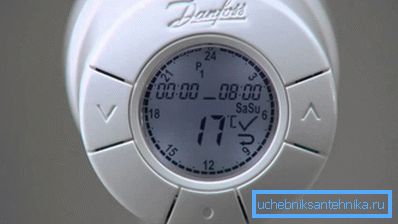

Elektroniskt termiskt huvud

Elektroniska radiatortermostater är mycket mer komplicerade:

• Ett termoelement är ansvarigt för inspelning av yttemperaturen - en värmesensor som består av två olika ledare anslutna i serie. När kontakterna mellan dem upphettas till olika temperaturer uppstår en konstant svag ström i kretsen; Ju större temperaturskillnaden desto större är dess värde.

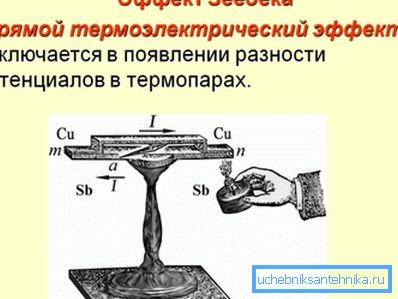

Det är nyfiken: trots att elektroniska termiska huvuden är placerade som nya högteknologiska lösningar, upptäcktes den termoelektriska effekten (Seebeck-effekten) som ligger till grund för sin driftsprincip för nästan två århundraden sedan.

• Termostatventilen drivs av en servomotor med låg effekt. Tack vare växellådan är den ström som förbrukas av den begränsad till 100 mA, vilket gör det möjligt att använda vanliga kompakta galvaniska celler (platta eller penljusbatterier) som batterier.
• Termoelement databehandling utförs av en mikrokontroller. Det tillåter programmering av den dagliga och (ibland) veckovisa temperaturen: till exempel på natten, då värmebehovet är minimalt, kan temperaturen i rummet minskas med 2 till 3 grader.

Hur jämför priserna på bälgar och elektroniska termiska huvuden? Här är ett utdrag ur prislistan för Danfoss produkter:

Elektriska termostater

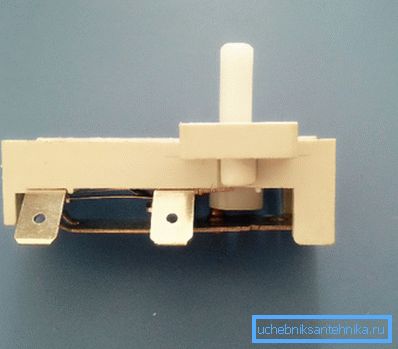

Det värmeisolerade golvet, den elektriska konvektorn eller en oljevärmare med termostaten innebär arbete med konstant effekt. värmeförbrukningen är begränsad till periodisk avstängning av enheten. I termostatens roll används bimetallplatta - en flexibel kontakt av två olika metaller med olika värmeutvidgningskoefficienter.

När en viss temperatur har uppnåtts deformerar bimetallplattan, öppnar kontakten och avbryter strömförsörjningen till värmeelementen. När det kyls återställs det ursprungliga kontaktformuläret, varefter strömförsörjningen återupptas. Genom att justera avståndet mellan den bimetalliska plattan och terminalen kan du ställa in temperaturen på termostaten.

Enkelheten i designen ger den bästa billigheten, men den begränsar också maximal ström genom termostaten. För hushållsapparater är den 16 ampere, vilket vid en spänning på 220 volt motsvarar en elektrisk effekt på ca 3,5 kW.

Obs! Termoelementet kan antingen byggas in i enheten eller fjärrkontrollen. Elektrisk golvvärme används alltså vanligtvis fjärrtemperatursensor, läggs i skiktet eller under ytbeläggningen.

montering

Vilka regler bör följas när du installerar termostater på uppvärmning med egna händer?

Trots skillnaden i enhetsenheterna är anvisningarna universella:

• Termostat- eller temperatursensorn måste vara placerad utanför det uppåtriktade luftflödet från radiatorn eller anslutningarna till den. Som regel uppnås detta genom horisontell montering av huvudet; fjärrgivare kan placeras var som helst i rummet.

• Det är lämpligt att placera enheten utanför det ljust upplysta området.. Direkt solljus värmer upp fallet och värmesensorn själv, vilket påverkar kalibreringsnoggrannheten.

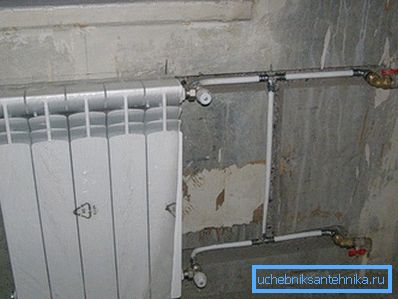

• Termostatventiler, liksom eventuella gasventiler, antar förekomsten av en förbikoppling mellan anslutningar till radiatorn. När värmaren är inkopplad i serie, kommer hela kretsen att smutsas.

slutsats

Vi hoppas att vår miniatyröversikt av moderna marknadserbjudanden kommer att tyckas intressant och användbart för läsaren. Ytterligare material, som vanligt, kommer att erbjuda en video i den här artikeln. Lycka till!
