Temperaturregulatorer för uppvärmning - grunden för "smart"

Det skulle vara mycket lättare om samma temperatur hölls på gatan hela tiden på året, då skulle det inte vara nödvändigt att justera uppvärmningen. Men på vintern ersätts hårda frost med tina med en positiv temperatur och vice versa, det är uppenbart att värmesystemet måste svara tillräckligt på väderöverraskningar.

Sätt att anpassa värmen

Varje uppgift har som regel flera sätt att lösa det. Justering av uppvärmningsoperationen är inte ett undantag.

Vi kan skilja mellan följande justeringsmetoder:

• Det enklaste alternativet är att installera en speciell regulator framför varje radiator. Sådana termostater för hushållsuppvärmning kan användas i alla, utan undantag, uppvärmningssystem, och driftsprincipen är att kylvätskeströmmen genom batteriet regleras;

Var uppmärksam! I ett antal fall, till exempel i stadslägenheter, är denna justeringsmetod den enda som är tillgänglig.

• Om grunden för termostatoperationen är data om förändringen av lufttemperaturen i rummet (eller utsidan), innebär justeringen av pannanvändningen att värmebärarens temperatur förändras. I detta fall är regleranordningen placerad direkt vid pannan;

• "Smarta" cirkulationspumpar med en liten sträcka, men kan också klassificeras som värmeväxlare. Om en vanlig regulator installeras på radiatorn, är pumpen placerad direkt på pannan (på rörledningen som levererar kylmediet). Justeringsprocessen utförs genom att rotationshastigheten för pumprotorn ändras.

Av dessa metoder anses den första vara den mest flexibla, eftersom det gör att du kan ändra temperaturen inte bara i ett enkelrum, men även i enskilda radiatorer. De återstående 2 sätten ändrar driften av värmesystemet som helhet, det vill säga temperaturen ändras omedelbart i alla rum i huset.

Temperaturregulatorer för radiatorer

Sådana anordningar är ett termiskt huvud, som är installerat på platsen för tillförselröret direkt framför batteriet. Principen för drift är enkel - när temperaturen i rummet överstiger en förutbestämd gräns, minskar anordningen helt enkelt rörets inre diameter och volymen av kylvätska som kommer in i batteriet minskar därmed.

Den enklaste manuella regulatorn är en vanlig kran, i vilket fall justeringen måste göras manuellt. Men används oftare automatiska modeller.

Typer av termostater

Om som huvudkriterium för att välja driftsprincipen kan alla enheter av denna typ delas in i mekanisk och automatisk. I mekanisk man reglerar temperaturen med egna händer, ständigt vrider ventilen, i automatisk - efter inställningen fungerar enheten själv.

Du kan också ge en klassificering av platsen för sensorn.

Det finns 3 alternativ:

• Värmesensorn befinner sig direkt i värmehuvudet (i det här fallet måste du särskilt noggrant övervaka installationen av reglerventilen, eftersom det finns en uppvärmningsradio i närheten).
• Sensorn är placerad ett par meter - gör det möjligt att exakt reglera uppvärmningsarbetet.

• Sensorn är placerad ute - som ett resultat får vi en väderberoende värmekontroll. Det kommer omedelbart att reagera på förändringar i temperaturen utanför.

Var uppmärksam! Vid användning av inomhus temperaturgivare finns det alltid ett tidsavstånd mellan förändrade väderförhållanden på gatan och förändring av driftens driftsätt. Användningen av externa termiska sensorer löser detta problem.

Enheten, driftsprincipen och förberedelsen av termostaten för att fungera

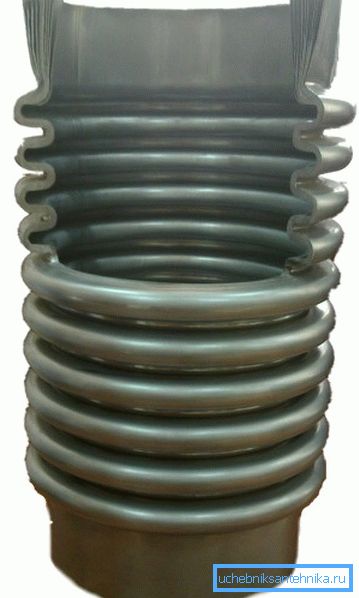

Termostater för radiatorer som arbetar i automatiskt läge använder egenskaperna hos vätskor och gaser för att expandera och kontrakta vid uppvärmning / kylning. I huvudet finns en hermetisk kammare (bälg), där det finns en arbetsvätska eller gas.

Bälgens vägg är gjord böljd, så att den inre volymen ändras, förlängs eller förkortas. På grund av detta finns en förändring i lumen i röret som levererar kylvätskan till radiatorn.

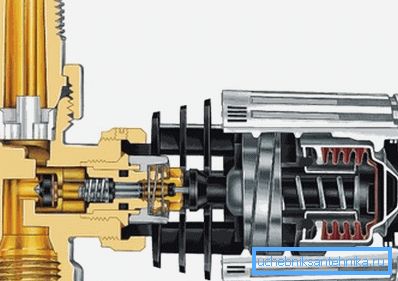

Diagrammet nedan visar Danfoss varmkopplingsanordning. Det ses att när bälgen är förlängd, kommer ventilen att delvis blockera matarröret.

Även när du använder automatiska enheter måste du förinställa.

Värmeelementen justeras i följande ordning:

• Först måste du säkerställa ett jämnt flöde av kylvätska i radiatorn så att ventilen öppnas helt.
• så snart rumstemperaturen överskred det önskade värdet med 5-7 ° C stänger ventilen helt;
• nu behöver du bara vänta tills rumstemperaturen sjunker till önskat värde;
• så snart temperaturen har blivit bekväm kan du långsamt öppna ventilen tills radiatorn blir varm och ljudet av vatten hörs. Vi kan anta att termostaten för radiatorer är konfigurerad och redo att gå.

Konvektorer justering

Ofta används istället för de vanliga batterierna golvkonvektorerna för att värma rummen. En egenskap hos sådana enheter är att de installerar en fläkt för att förbättra luftutbytet.

Kylfläktens varvtalsreglering gör att du kan minska mängden luft som passerar genom konvektorns flänsar, på grund av vilken temperaturen i rummet ändras. Utan justeringsanordningar arbetar fläkten alltid med 100% varvtal.

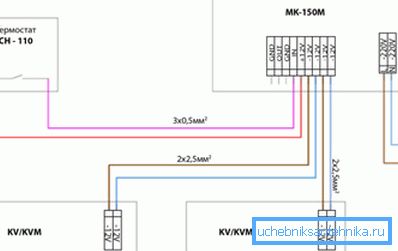

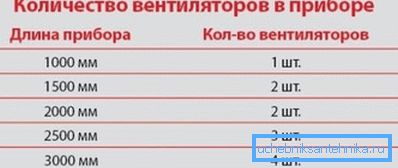

I avancerade modeller, när temperaturen i rummet sjunker med 1,5 ° C, blinkar fläkten och på grund av fläkten ökar värmeväxlarens värmeöverföringshastighet. Dessutom kan en regulator samtidigt arbeta med flera fläktar.

Pannans inställning

I privata hus, för att ändra driftsätten för uppvärmning i ett större område, kan du använda enheter som reglerar driften av pannan som helhet. Detta kommer att sänka kylvätskans temperatur i systemet och lösa två problem samtidigt: spara på bränsle och få optimal temperatur i rummen.

Apparater för att justera pannans funktion

Sådana uppvärmningsregulatorer består av 2 block:

• 1: a kvarteret - består av en värmesensor, som kan lokaliseras både i rummet och på gatan. Att placera den på gatan har ett antal fördelar, i synnerhet ökar hastigheten på systemets svar på förändrade väderförhållanden.
• 2: a kvarteret - Den faktiska justeringsanordningen, som ligger i närheten av pannan. Mellan sig är båda enheterna anslutna med en metalltråd.

Funktionsprincipen för anordningen är baserad på det faktum att ledarens elektriska egenskaper förändras med en förändring i deras temperatur. Termostatens huvudsakliga arbetselement är ett termoelement eller en termistor.

Principen för deras arbete är något annorlunda:

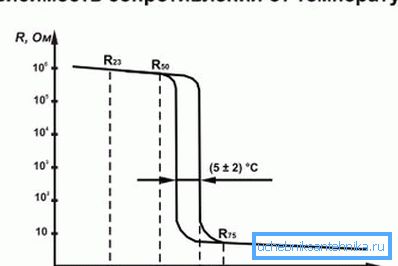

• Elektriska termostater för uppvärmning med användning av termistorer registrerar ändringen av resistorn hos termistoren;

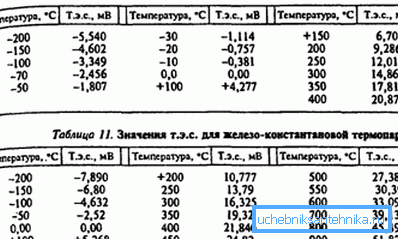

• Det finns enheter som använder ett termoelement - det vill säga en platta svetsad från 2 olika metaller. Metallerna väljs så att en tillräckligt hög potentialskillnad uppstår vid korsningen, med en förändring i loddets temperatur förändras potentialskillnaden också.

Med denna termostat kan du styra temperaturen inom ett brett område, oavsett värmeanläggningens effekt. Den kan användas både i privatbyggnad och i flerhusbyggnader, och i detta fall kan en kaskad av termistorer skapa ett intelligent värmesystem.

Exempel på anordningar som styr driften av pannan

Sådana anordningar varierar kraftigt beroende på designens komplexitet, möjligheten att programmera beteende på olika dagar och vid olika tidpunkter såväl som noggrannheten för temperaturkontrollen.

Du kan ta med flera modeller för att öka komplexiteten och kostnaden:

• VRT 40 rumsuppvärmningsregulator - kan kallas en av de enklaste enheterna för att justera pannans funktion (hör till klassen av analoga elektriska styrenheter). Temperaturinställningen ställs in manuellt, och temperaturgivaren är placerad direkt i rummet. Förutom flera temperaturregimer finns inga ytterligare inställningar.

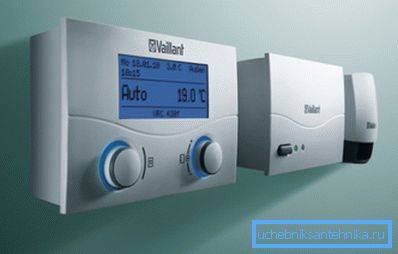

• automatisk värmekontrollern Calormatic 430 - ger en storleksordning fler möjligheter till temperaturkontroll. Det hänvisar till elektroniska styrenheter med sluten logik (det vill säga, du kan bara använda de driftssätt som tillhandahålls av tillverkaren). Denna enhet är cirka 13-15 gånger större än modellen VRT 40;

• Vzlyot-RO 2 - Bland enheterna på marknaden för justering av uppvärmningen kan kallas ledande inom flexibilitet och noggrannhet i reglering. Dessutom kan användaren ställa in ett godtyckligt driftsätt, eftersom den här enheten produceras med öppen logik, det vill säga det kan omprogrammeras. Det är sant att det finns en nackdel med det här - den genomsnittliga konsumenten är osannolikt att vilja tinker med de fina inställningarna, och priset kommer att få dig att tänka två gånger innan du köper.

Enheter som den sistnämnda i listan används oftast i industrin i lokaler där temperaturen är av särskild betydelse. Förutom enkel justering tillåter sådana enheter att de används för att samla in statistik och till och med för forskningsändamål, men konventionella termostater för radiatorer är olämpliga för dessa ändamål.

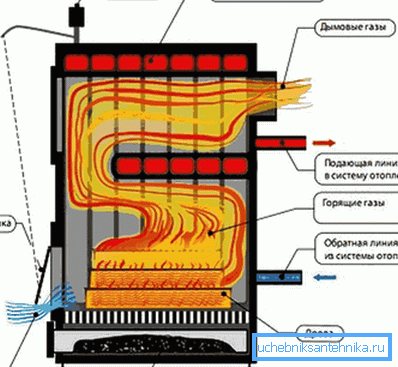

Justera driften av fastbränslepannor

I en gas- eller elpanna reglerar styrenheten värmeväxlarens uppvärmningstemperatur (elpanna) eller gasbrännarens frekvens och varaktighet (gaspannor). Vid bränsle med fast bränsle kan bränsleprocessen inte avbrytas var 20-30 minuter, och därför behövs en annan princip för att justera driften.

Bränsleförbränningshastigheten, och därmed intensiteten i generation av värmeenergi, beror på bränsleförbränningshastigheten och denna parameter påverkas direkt av tryckkraft. Utkastet till regulator för fasta bränslepannor ändrar volymen av friskluft som kommer in i förbränningskammaren och reglerar således driften av pannan som helhet.

Under drift övervakar en sådan anordning ständigt kylvattnets temperatur (för detta ändamål används en nedsänkning ihålig hylsa) och den faktiska förändringen i pannventilens position utförs genom en mekanisk överföring.

Efter installationen måste du konfigurera regulatorn, anvisningarna för att ställa in något så här:

• vrid vredet för att ställa in önskad temperatur;

Var uppmärksam! Om enheten är monterad horisontellt, ska en röd skala användas om den är vertikalt gul.

• efter det måste du översvämma pannan och ta temperaturen till önskad en;
• sedan sätts kedjan på spjället. Det är viktigt att det inte sänks, max reserven för frihjuling ska inte överstiga 1 mm.

En sådan termostat för uppvärmning kommer att ändra storleken på gapet genom vilket frisk luft kommer in. Så snart temperaturen överstiger den önskade, höjer termostaten genom hävstångssystemet kretsen lite, och därigenom ökar spjället luftflödet, och förbränningen fortsätter därför intensivt.

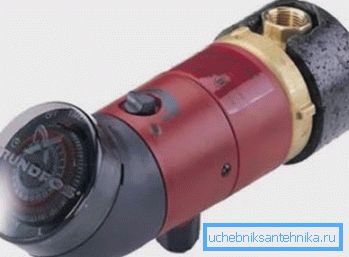

Värmekontroll med cirkulationspump

Tidigare användes oreglerade pumpar, det vill säga det fanns inget sätt att reglera kylvätskeströmmen genom rören. Numera kan sådana rariteter hittas endast i gamla byggnader, och i de flesta fall har kontrollerade cirkulationspumpar kommit att ersätta dem.

Om en konventionell regulator till en värmningsradio ändrar kylvätskeströmmen i en separat radiator, påverkar en förändring av pumpens driftslägen effektiviteten hos hela värmesystemet som helhet. Till exempel minskar rotorns hastighet på natten, eftersom det inte finns något behov av intensiv uppvärmning.

Mer komplexa modeller gör det möjligt att anpassa enhetens funktionssätt på veckodagar, liksom på tidpunkten för dagen. Tillgängliga driftslägen är "Party", "Vacation", "Weekend" etc.

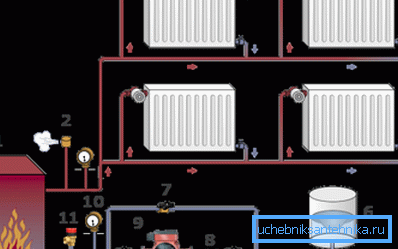

Systemet för värmesystemet möjliggör installation av pumpen direkt framför pannan i rörledningssektionen med det kylda kylmediet. Om du försöker installera det vid pannans utlopp, kommer den höga kylvätsketemperaturen avsevärt att minska pumpens hållbarhet.

Sammanfattningsvis

Uppvärmning av radiatorer med termostat gör det möjligt att skapa ett riktigt "smart" värmesystem, anpassat till förändringar i väderförhållandena. Samtidigt är batteriluckorna långt ifrån det enda sättet att justera värmesystemet. Det föreslagna materialet - ett försök att sammanfatta de befintliga sätten att anpassa värmen i huset.

Videon visar ett exempel på att ansluta termostaten till pannan.
