Systemet för uppvärmning av ett privat hus: ledningar och

Hur kan man skapa ett system med ett eget hus med egna händer? Och vad är de väsentliga inslagen som ska inkludera? Hur ansluts värmeenheter? Vad ska batterierna och rören vara?

Låt oss försöka svara på dessa frågor.

Gravity system

Det enklaste systemet för värmesystemet i ett privat hus är den så kallade gravitations- eller gravitationen. Det fungerar på grund av skillnaden i densiteten hos det uppvärmda kylvätskan och kylvätskan som kyls i värmaren.

fyllning

Det läggs en stor diameter (åtminstone DN32). Målet är att minska det hydrauliska motståndet: det huvud som övervinner det i detta system är liten.

Observera: Förväxla inte rörets villkorliga passage (DU) och dess yttre diameter, som markerar elementen i polymer- och metallpolymerledningar. Till exempel, för polypropylen motsvarar DU32 en ytterdiameter av 40 mm.

Av samma skäl är det bättre att föredra moderna polymermaterial. Över tiden växer stål med insättningar och rost, blir alltmer grovt.

Omedelbart efter pannan levereras flaskan med ett så kallat boosterrör - en vertikal sektion, över vilken en öppen expansionstank är monterad. En ytterligare del av påfyllningen utförs med en konstant sluttning till pannans returrör.

Pannan är i sin tur monterad i konturens nedre punkt. Ofta installeras den i gropen. Ju högre höjdskillnaden mellan pannan och radiatorn är desto större är trycket desto snabbare kommer vattnet att cirkulera i kretsen.

Radiatorledningar och anslutning

De optimala systemen för uppvärmningssystem av privata hus med naturlig cirkulation är olika versioner av Leningrad.

Vad är det

• Fyllning är en kontinuerlig ring som kopplar till- och returledningen på pannan.
• Uppvärmningsanordningar är parallellt anslutna med fyllning med ett fodrar av mindre diameter.
• Det optimala anslutningssystemet för uppvärmningsanordningar är från botten till botten. I det här fallet behöver inte batteriet spolas: slammet förblir inte i sin nedre kollektor.

För system med en fast bränslepanna är det bättre att föredra gjutjärns radiatorer eller stålregister. Deras stora volym och solida massa släpper ut kylvätskans fluktuationer vid tändning och bränning av bränsle.

ventil

Gravitationssystemen för värmesystem för ett privathus kompletteras med ett minimum av ventiler. Först behöver de inte det: att eliminera läckor är det lättare att helt urladda och ladda vatten. För det andra orsakar varje ventil eller choke en förlust av det eftertraktade trycket och saktar ner den redan långsamma cirkulationen.

Vad är viktigt?

1. Luftluft i radiatorer som ligger ovanför flaskan. Luften från fyllningen själv tvingas in i expansionstanken och därifrån in i atmosfären.

1. Återställ i botten av kretsen för att tömma den.
2. Utsläpp från kylvattensystemet med en ventil för att fylla kretsen genom expansionstanken.

Tvingad cirkulation

Systemen för värmesystemet för ett privat hus med tvångsflöde är vanligare på grund av den mer flexibla inställningen som gör det möjligt att ställa in värmeanordningarna och vissa delar av kretsen självständigt.

Dessutom: Detta system går snabbare till arbetstemperaturer och har ett mindre temperaturintervall mellan flöde och retur.

säkerhet

Huvudproblemet med ett slutet system med tvångscirkulation är att den behöver kompensera för kylmedels expansion.

Funktionerna i den enda öppna expansionsbehållaren, som kompletterar de öppna kretsarna i värmesystemen i ett privat hus med naturlig cirkulation, måste här flyttas till en hel grupp enheter - den så kallade säkerhetsgruppen.

ventil

Låt oss ta reda på vilken typ av ventiler är det traditionella värmesystemet i ett privathus monterat med egna händer?

1. Framför pumpen placeras en lerafälla i kylmediets riktning.
2. Pumpen och sumpen skärs av med ett par ventiler, så att de kan demonteras eller filtret rengörs utan att kylmediet förloras.
3. Ofta mellan förbikopplingar av pumpen blockeras en förbikoppling av en ventil eller backventil som tillåter systemet att fungera när pumpen avlägsnas i naturlig cirkulationsläge.

1. Konturens övre punkter (hoppare, övre radiatorpluggar) levereras med Mayevsky-kranar eller konventionella vattenbeslag för luftutblåsning.
2. Matarrör av värmeanordningar är utrustade med ventiler som gör det möjligt att helt stoppa cirkulationen i dem. Invändiga beklädnader är gasreglerade.

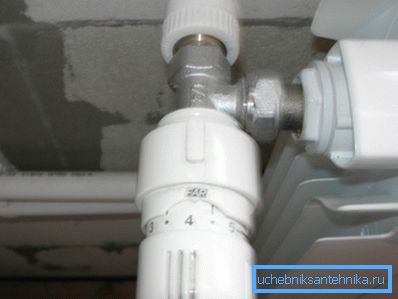

Termiska huvuden används ofta i stället för drosslar: deras pris är något högre, men de tillåter dig att justera permeabiliteten automatiskt, beroende på temperaturen i rummet.

Förresten: För gas-, el- och solpannor är det att föredra att använda aluminium radiatorer. De är billiga, har en liten intern volym (vilket garanterar snabb uppvärmning) och utmärkt värmeöverföring till en sektion.

arrangemang

Vilka system för installation av värmesystemet i ett privat hus kan användas vid tvångsomsättning?

• För ett en-vånings hus, i den blygsamma uppfattningen av författaren, kommer samma val i Leningrad att vara det bästa valet. Instruktionen är kopplad till sin exceptionella enkelhet och feltolerans. För att avfrosa detta system, även i den mest allvarliga förkylningen, måste du försöka mycket hårt.

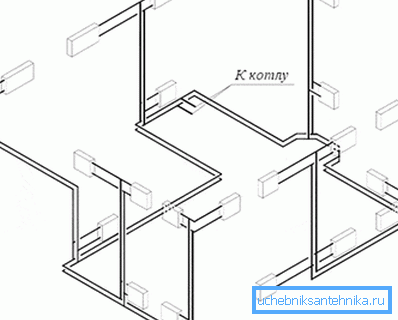

• För ett två våningar hus kan användas som Leningrad med två parallella ringar och vertikala ledningar med bottenflaska (retur och leverans finns i källaren eller på första våningen). Jumpers på varje stigare är färdiga med luftventilation.

slutsats

Vi hoppas att bakgrundsinformationen som erbjuds läsaren hjälper honom att utforma sin egen uppvärmning. Den bifogade videon innehåller som vanligt extra material. Lycka till!
