Strålningsradio-sektion: fördelar och nackdelar, tekniska

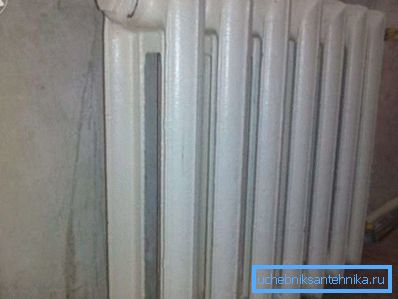

Radiatorer av gjutjärn har använts för uppvärmning av bostäder under mycket lång tid. De har ett stort antal positiva egenskaper som gör det möjligt för dem att konkurrera med mer avancerade modeller till denna dag. Men det är väldigt viktigt att ta hänsyn till alla tekniska parametrar i en sektion av batteriet för att förhindra misstag vid installation och drift. Detta kommer att diskuteras i den här artikeln.

Allmänna bestämmelser

Låt oss först och främst hantera fördelar och nackdelar med gjutjärnsbatterier:

värdighet

• Korrosionsbeständighet. Du kan vara lugn även under sommarperioderna, när vätskan dräneras från systemet kommer stålet att stå.
• Upretensiöshet mot kylvätskans kvalitet, vilket är mycket viktigt för bostadsuppvärmningssystem, där du inte kan kontrollera vätskekompositionens sammansättning genom rören från det centrala pannrummet.
• hållbarhet. Operationsperioden är minst 35 år.

• Lågt pris. Särskilt i jämförelse med nyare aluminium- och bimetallmodeller.
• Hög värmeutsläpp. I kombination med ett stort område får du en kraftfull värmare för ditt hem.
• Enkel bruksanvisning. Efter installationen och appliceringen av färg kan det vara lång tid att glömma behovet av underhåll av gjutjärnskonstruktion.
• Liten tröghet. Även efter att värmen stängts av, kommer batterierna från gjutjärnet att förbli varma under lång tid.

brister

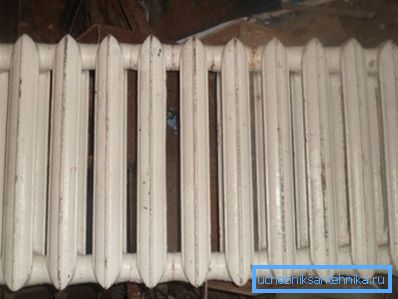

• Stor vikt. Detta är ett av de största problemen som uppstår vid installationen av gjutjärnstrålar med egna händer. Beroende på antal sektioner kan massan på ett batteri variera från 50 kg till 150 kg, vilket kommer att göra otroliga svårigheter, även vid bananhängning av en gjutjärnsprodukt på parenteserna, för att inte tala om från minst ett rum till ett annat. Dessutom kommer det också att vara nödvändigt att ta hand om att stärka fastsättningssystemet.

• Bräcklighet. Trots sin visuella kraft och soliditet är gjutjärn ett mycket bräckligt material.

Tips: Vid överföring av gjutjärnsbatteriet, var extremt försiktig och försök att undvika oavsiktliga strejker på golvet eller dörrstången. Faktum är att vid tidpunkten för kollisionen kan det förekomma microcracks på den, vilket kommer att öka över tid och orsaka många problem.

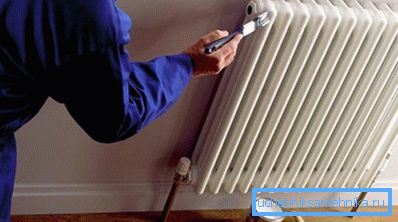

• Behovet av periodisk målning.

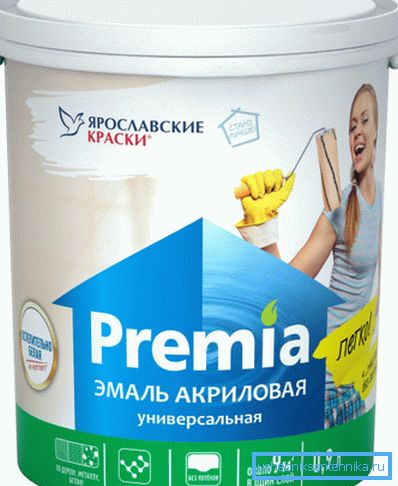

Tips: för målning rekommenderas att använda akrylformuleringar som inte är giftiga. Annars kommer ett konstant uppvärmningsbatteri att vara en konstant källa till obehagliga lukt och giftiga rök.

Teknisk specifikation

Hur många kilowattar i en sektion av gjutjärnstrålaren, och vilken storlek ska hela batteriet ha? Dessa frågor är ganska viktiga.

produktivitet

Innan installationen bör förstås hur många kW i 1 sektion av gjutjärnstrålaren. Detta gör att du kan välja sin optimala mängd för att placera specifika volymer. Dessutom bör du bekanta dig med andra viktiga parametrar, för vilka vi som exempel använder de vanligaste modellerna:

Nu, hur mycket kW i ett avsnitt av gjutjärnstrålaren är det lätt att bestämma deras nödvändiga kvantitet.

Tips: Om självberäkningen av antalet sektioner av gjutjärnstrålaren är svår, kan du alltid använda en av de elektroniska räknarna som finns tillgängliga på Internet. Där behöver du bara ange rummets dimensioner och ange den valda batterimodellen.

Det är också viktigt att överväga röranslutningsmetoden, vilket också påverkar batteriets prestanda:

Som framgår av figuren är den mest effektiva den bilaterala anslutningen av rören. Samtidigt är det nödvändigt att mata på ena sidan och utflödet å andra sidan, vilket helt motsvarar skolfysikskursen, varifrån alla kommer ihåg att den varma vätskan stiger och den kalla nedstiger. Det vill säga, hett kylvätska kommer in från ovan, kyla och gå ut genom det nedre hålet och ge upp värmen så mycket som möjligt.

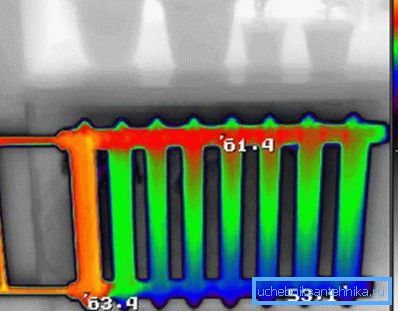

Om vi ​​ignorerar denna regel kan vi observera följande resultat:

Här ser vi en kallvinkel som minskar värmeöverföringssystemet avsevärt.

Men de viktiga tekniska egenskaperna hos gjutjärns radiator sektionen slutar inte där. Vi beräknade antalet sektioner, men vi behöver fortfarande ha en uppfattning om konstruktionens vikt och volym.

Vikt och storlek

Massan och volymen av gjutjärns radiatoravsnitt finns i följande tabell:

Att veta storleken på gjutjärnstrålningsavsnittet kan du när som helst beräkna sitt totala areal, vilket ger en uppfattning om den plats den upptar på väggen.

Gör så här om du vill göra det:

• För att göra detta, först hitta området av gjutjärn radiator sektion, genom att multiplicera sin höjd och bredd mellan dem.
• Sedan multipliceras det resulterande numret, men den här gången av antalet sektioner, som vanligen är 7-12 stycken.

Ersätt värdena på varumärket FM1: 370? 80 = 29600 mm2, vilket är ca 0,03 m2. Antag att batteriet består av sju sektioner, då: 0,03? 7 = 0,21 m2. En sådan väggdel är nödvändig för att rymma gjutjärnstrålaren i fråga.

Vikten av den gjutna gjutjärnens radiator är också nödvändig för att korrekt välja fästen för dess fastsättning. Ta samma märke och medelmassa av ett avsnitt: 4 × 7 = 28 kg. Men med hänsyn till hur mycket vatten som finns i ett avsnitt av gjutjärnstrålaren (återigen tar vi medelvärdet), räknar vi om och får: 28 + 7? 0,8 = 34. Dessutom bör man också ta hänsyn till eventuell termisk expansion av materialet. Till följd av detta väljs fästelementen bäst med förväntan att de säkert kan hålla strukturen, som väger 40 kg.

slutsats

Gjutjärnsbatterier, trots utseendet på många mer avancerade radiatorer, är fortfarande i efterfrågan. Korrosionsbeständighet, hållbarhet och låg kostnad är de främsta orsakerna till deras popularitet. Det största problemet är mycket vikt, det kräver en noggrann inställning till installationen av utrustning och preliminära beräkningar.

Videon i den här artikeln ger dig möjlighet att bekanta dig med ytterligare material som är direkt relaterade till informationen som presenteras. Gjutjärnsbatterier med rätt tillvägagångssätt, och idag kommer de att klara av sin uppgift att värma vardagsrummet.
