Stängda och öppna värmesystem: funktioner

Om du inte behöver ansluta en varmvattenförsörjning, kommer du nog inte att bry dig om vilken typ av värmesystem du har - öppet eller stängt (förutom akademiskt intresse). Den öppna vyn är dock den enklaste och oberoende.

Cirkulationen av kylvätska här kan ske på ett naturligt sätt, enligt termodynamiklagstiftningen, på grund av det ökade trycket vid pannans utlopp, men det kan också tvingas. Låt oss titta närmare på deras skillnader, positiva och negativa sidor, och dessutom kommer vi att visa dig ett tema videoklipp.

Utmärkande egenskaper

Öppet system

Obs. Ett uppvärmningssystem av öppen typ innebär en expansionstank som inte är hermetiskt stängd. Därför indunstas vatten och läggs från yttre källor (brunnar eller centraliserade vattenförsörjningssystem) till värmesystemet.

Cirkulationspumpen används i regel inte i öppna system, därför är dess drift inte beroende av tredje parts energikällor - kraftledningar eller en dieselgenerator (förgasare). Men undervisningen förbjuder inte på något sätt en dumpningspump i returröret vid pannan, vilket ökar effektiviteten hos en fast bränslepanna, spis eller eldstad med en vattenjacka med ungefär hälften.

En väldigt viktig skillnad i ett sådant system är dock att det kan fungera autonomt, utan el eller naturgas, och det kan installeras i områden som är helt avskärmade från all kommunikation.

Med tanke på att vattnet i ett öppet system kommer att cirkulera ganska långsamt (den klassiska versionen - utan en extrapump), väljs värmepanna med en stor diameter, minst 40 mm, eftersom det är nödvändigt att säkerställa möjligheten till gradvis uppvärmning för att undvika skador.

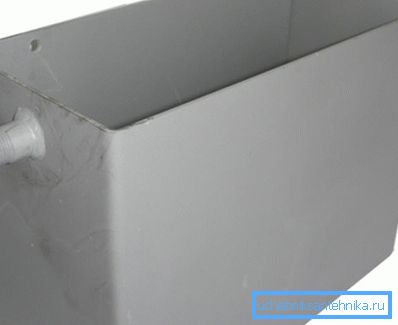

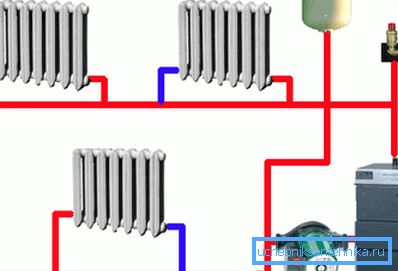

Dessutom bör expansionstanken av stål eller plast i vilket fall som helst placeras ovanför värmekretsen för att säkerställa att systemet är fyllt med vatten från denna tank.

I sådana konturer är höjden på de horisontella rören obligatorisk - detta görs för att tillåta normal cirkulation av kylvätskan. Enligt beräkningar ska en sådan sluttning vara 0,01% av kylvätsketillförselpunkten på pannan, men det här alternativet är ganska svårt att beräkna. Det är mycket lättare att observera en lutning på ca 8-10 mm per löpande mätare under installationen och du kommer att säkerställa korrekt cirkulation för detta system.

Fördelarna och nackdelarna med ett öppet system

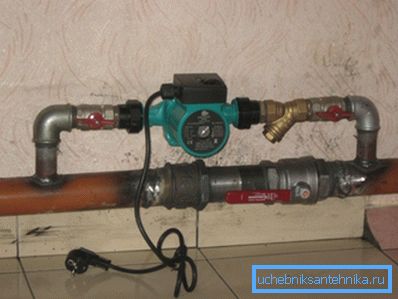

• Den främsta fördelen med ett öppet värmesystem är dess absoluta självständighet från energikällor från tredje part, det vill säga det kan fungera både med dem (när en cirkulationspump ansluts) och utan dem när cirkulationspumpen inte är aktiverad. Det vill säga när du vill starta tvångscirkulationen, stäng sedan av ventilen, som ligger mellan bypassröret (se bilden ovan), flödet av vatten och det rör sig genom hjälppumpen. När det inte finns någon elektricitet, öppnar denna ventil, men stänger vid stroke, framför pumpen, och kylvätskan fortsätter att cirkulera naturligt.
• Det är lätt att ansluta ett sådant system till pannan, eftersom speciell kunskap inte behövs här, till exempel som vid installation av en elektrisk eller gasenhet. Här kan även en tegelugn med tank för uppvärmning av vatten användas som panna.
• Här kan bränsle inte bara betjäna kol och ved, men också olika organiska avfall i torr form, vilket kan vara i hushållet.
• Den största nackdelen med det öppna systemet är behovet av att tömma vattnet när pannan är tvungen att stanna, och även den ganska långsamma, men likformiga, uppvärmningen av kretsen.
• För kylvätska kan man inte använda frostskydd, dessutom behöver du ständigt övervaka vätskenivån i expansionsbehållaren, låg effektivitet.
• En stor fara skapas när trafikstockningar bildas - det är extremt svårt att utesluta luft från kretsen på ett naturligt sätt - för detta behöver du skapa konstgjort tryck. Detta görs genom att pumpa vatten i systemet.

Stängt system

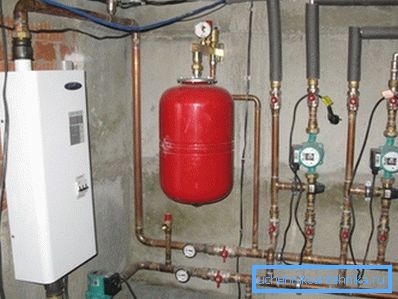

Obs. Huvudskillnaden för den slutna typen av värmesystemet är tätheten hos alla dess komponenter, och förångningen av vatten är helt borta här. Cirkulering av kylvätskan i slutna kretsar är endast möjlig som en tvungen (cirkulationspump). Hela systemet består av en värmare, rör, radiatorer (golvvärme) och en expansionstank.

I de fall där kylvätskans tryck i kretsen stiger ovanför normen aktiveras flödesventilen i expansionstanken och överskottsvätska strömmar där och stabiliserar således det totala trycket.

När vattentemperaturen sjunker, sjunker trycket, men cirkulationspumpen återställer sin brist och pumpar automatiskt den önskade mängden vatten för att uppnå önskat värde. I allmänhet utför bränsleutrustningen här avluftningsfunktionen.

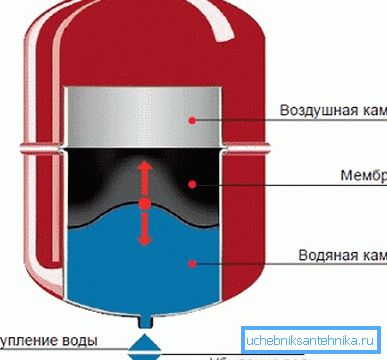

En väldigt viktig och grundläggande nod för avluftning är expansionsbehållaren, som består av två halvor (detta kan ses i den övre bilden) rullas upp med kanter. Inuti är denna tank ett membran eller membran, som är tillverkat av värmebeständigt gummi.

Tanken innehåller en viss mängd gas, oftast kväve (om det pumpas av tillverkaren), men det kan också vara vanlig luft som ackumuleras där om det behövs.

Inuti är tanken uppdelad i två fack genom membranet - i en av dem finns kväve eller luft och i det andra - överskottsvärmebäraren, som pressas där under tryck genom en säkerhetsventil, medan de två medierna inte kommer i kontakt med varandra. När vätskan svalnar, sjunker trycket i behållaren och gasen från det andra facket genom gummimembranet trycker tillbaka den.

Fördelar och nackdelar med ett slutet värmesystem

• Fördelarna med slutna värmesystem inkluderar en ganska bekväm installation (tanken kan installeras var som helst över och under kretsen), liksom frånvaron av behovet av att ständigt övervaka vattennivån.
• För att skydda ett sådant system från avfrostning är det möjligt att använda frostskyddsmedel. Rumstemperaturen kan justeras genom att öka eller minska volymen av vätska i värmekretsen, medan trycket kan ställas in oberoende.
• En ytterligare källa till uppvärmning kan anslutas till systemet, det vill säga en reservpanna, liksom sådana pannor kan fungera samtidigt.
• På grund av avsaknad av naturlig förångning behöver man inte mata från en extern källa (brunn eller central vattenförsörjning).
• Men det finns ett antal nackdelar, till exempel pannans oavbrutna funktion, beror direkt på elen för cirkulationspumpens funktion, förutom värmaren har ett högt pris.
• Dessutom kan det vara problem med placeringen av expansionstanken - den är fylld med kylvätska vid 30-60%, medan den minsta procentsatsen faller på stora behållare, vars volym kan vara flera tusen liter. Men i autonoma kretsar är detta problem inte relevant.

slutsats

Någon av de ovanstående systemen, du alltid, med vissa färdigheter, kan du montera dina egna händer. Men både i ett och annat fall är det mycket viktigt att bestämma kraften på pannan, vilket är tillräckligt för ett visst område i rummet.
