Stål värme radiatorer: hur billigt, men kvalitativt skapa

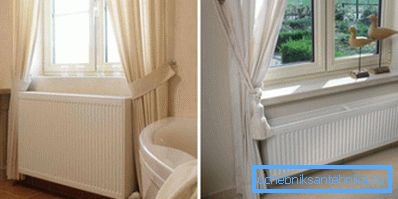

Konstruera värmesystemet i sitt eget hus eller lägenhet, vill någon ägare att de batterier som valts av honom är både kraftfulla och vackra och billiga. Idag finns det ingen anledning att leta efter en kompromisslösning. Alla dessa egenskaper har stålradiatorer.

Dessutom är de så enkla som möjligt att installera, eftersom de är det bästa valet för dem som gör husreparationer med egna händer.

Varianter av produkter

Utmärkt tekniska egenskaper och konsumentegenskaper hos kolstål kräver inte bevis. Detta material används ofta för tillverkning av ett stort antal olika produkter: från leksaker till bilar.

Radiatorer för värmesystem lämnades inte åt sidan. Styrka, ljushet och flexibilitet i stål gjorde det till ett av de populära materialen för tillverkning av batterier.

För närvarande finns det två huvudtyper av värmare:

• panel typ;
• svetsas av stålrör.

Låt oss dö på var och en mer i detalj.

Stålplåt Värmepaneler

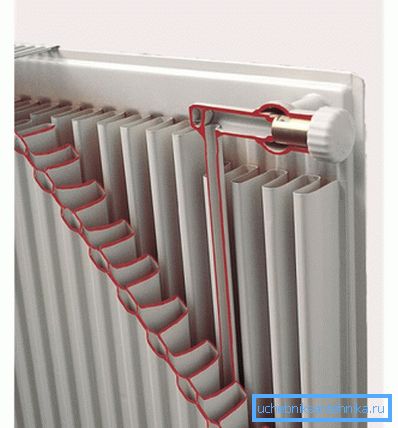

En sådan anordning för upphettning konstruktivt består av följande delar:

1. Stålplatta med kylvätskeströmkanaler. Hon representerar själv två stålplåtar med förstämplade spår som är svetsade ihop. I radiatorerna kan vara en, två eller tre bitar. Då är de sammankopplade med rör.
2. Värmeväxlare. Det svetsas på plattan och tjänar till att öka kontaktytan hos den uppvärmda metallen med luften i rummet. Detta förbättrar värmeöverföringen och följaktligen batteriets prestanda.

Var uppmärksam! Platta och värmeväxlare i batteriet är kanske inte ensamma. Modeller med flera liknande element produceras tack vare vilka stålvärmare värmer luften inte bara på grund av strålning av värmeenergi utan även genom konvektion.

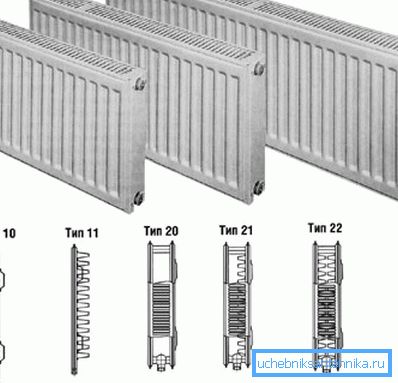

Följande enhetsmodeller är utmärkande:

• typ 10 - ett stålplåt, ingen värmeväxlare;
• typ 11 - ett stålplåt, en ribbad yta för att förbättra kontakten med luften;
• typ 20 - två stålplåtar, frånvaron av en konvektorradiator;
• Typ 21 - två stålplåt, en värmeväxlare för konvektion;
• Typ 22 - två stålplattor med tvåfasade radiatorer, vilket förbättrar effektiviteten av luftutbytet;
• typ 30 - tre rader stålplattor utan fenor mellan dem;
• Typ 33 - tre rader och tre konvektionsgitter.

Oavsett det var stålplattans radiatorer, trots antalet lager, ganska smala och kräver inte stort utrymme för montering och massiva konsoler.

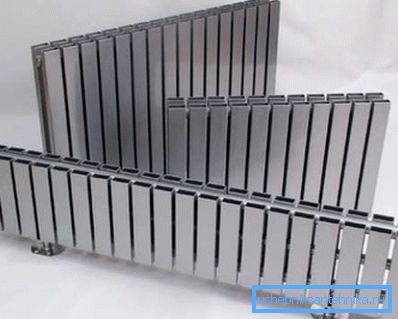

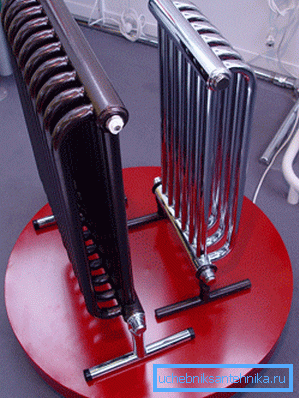

Stålrör värmebatterier

Strukturellt är denna stålradio en uppsättning metallrör (med olika diametrar och längder) som är svetsade ihop. Den beskrivna produktionsmetoden är mer mödosam, därför är priset på de aktuella produkterna mycket högre (mer än bimetalliska batterier).

En av de vanliga varianterna svetsar en eller flera rader vertikala rör, som förenas från ovan och under av horisontella samlare. Men det finns designlösningar som inte bara kan värma huset utan också fungera som inredning.

Batteriproducenter

Först och främst bör det noteras att stålvärmeväxlare inte används mycket ofta.

De vanligaste produkterna av följande märken:

• Korado (ursprungsland - Tjeckien)
• PURMO (Finland);
• Demrad (Turkiet).

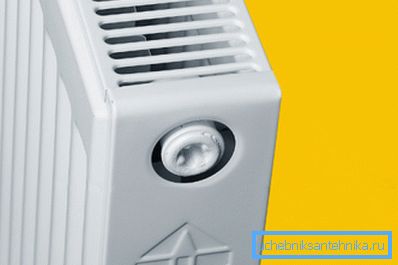

Tips! Turkiska värmestål radiatorer, trots tillverkarnas försäkran, skiljer sig inte åt i kvalitet, eftersom de tillverkas med tunnplåt av låg kvalitet, och det skyddande lagret av färg gör sig ofta omhändertagna. Det är lämpligt att välja fler kända varumärken. Som en sista utväg rekommenderar vi att du uppmärksammar det vitryska varumärket - Lidea - präglat av låg kostnad och ganska acceptabel kvalitet.

Tekniska egenskaper hos stål radiatorer

Efter att ha tagit hand om designfunktionerna och tillverkarna är det dags att diskutera de tekniska egenskaperna hos enskilda modeller, eftersom de direkt påverkar valet av en viss typ av produkt:

1. Kylvätsketryck. De flesta radiatorpaneler, detta värde är 6-10 atmosfärer. Detta beror på stålets svejsbarhet, därför är det omöjligt att göra mer hållbara radiatorer av objektiva skäl. Rörmodeller klarar ca 15 atmosfärer. Utan att gå vidare i diskussionen om tekniska nyanser bör det noteras att instruktionerna för installation av stålbatterier förbjuder deras anslutning till värmenät med en centraliserad kylvätsketillförselkrets, eftersom de helt enkelt inte kan stå emot vattentrycket.
2. Kvaliteten på cirkulerande vätska. Radiatorer är okänsliga för vattenens kemiska och fysiska sammansättning, men försämras väldigt mycket från luft som tränger in i rörsystemet. Det minsta luftlåset leder till en överträdelse av enhetligheten i uppvärmning och orsakar snabb korrosion av stål.

Många tillverkare täcker de inre ytorna på batterier med speciella skyddsmedel (till exempel Corado-radiatorer), men hittills har ingen effektiv metod för hantering av rost i stålpaneler uppfunnits.

Det är av den anledningen att stålbatterier inte är installerade i stadslägenheter, för att kylmediet dräneras i slutet av uppvärmningsperioden.

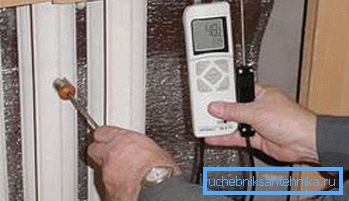

1. Varmvattentemperatur. Stålplåtar kan tåla temperaturer som inte överstiger 120 grader Celsius. I annat fall garanteras inte batteriets tillverkares integritet.

1. Avståndet mellan rören. Rörledningar till batterier kan organiseras på olika sätt: från botten eller från slutet. I det senare fallet kan avståndet mellan inkommande och utgående rör vara annorlunda - från 50 till 70 cm. Detta måste beaktas vid placering av rörledningar (speciellt om de är inbäddade i väggen). När det gäller rörformade modeller beror allt på vilken sort du köpte. Avståndet är extremt brett: från 12 cm till 3 meter.
2. Geometriska parametrar. Det beror direkt på hur kylaren du köper passar in i rummet. Dessutom påverkar dimensionerna vikten, den måste beaktas vid köp och installation av parenteser. De vanligaste batterierna i följande storlekar:

• panel - längd upp till 3 meter, höjd 20-90 cm;
• Rörlig längd är obegränsad, höjden är från 20 cm till 300 cm.

Tips! Innan du köper den senaste typen av batterier, kontrollera deras djup. Flervärdiga radiatorer kan vara ganska "tjocka".

1. Tjocklek av stålplåt. Trots det faktum att denna nyans få personer tar hänsyn till, är det mycket viktigt. Från denna parameter beror direkt på hur hållbar den produkt du köper. Ju tjockare stål som används, desto längre värmeväxlare serverar dig.
2. Ergonomi. Här talar vi framför allt om enkel installation. Inlopp, som redan nämnts, kan installeras både på sidan och på botten. Det senare alternativet är mer estetiskt, men kräver att ledningar läggs under undergolvet, vilket inte alltid är möjligt.

Monteringsförfarandet för stålradiatorn

Installation av enheten på väggen och dess dockning med rörledningar kommer inte att orsaka svårigheter även för en nybörjare. Men var särskilt uppmärksam på kvaliteten och noggrannheten i verksamheten. Den minsta felaktigheten vid montering av parentes kan leda till obalans, vilket medför att mineraler sätts i batteriet. Och detta kommer till sist att orsaka en uppdelning.

Förfarandet är som följer:

1. Alla pluggar tas bort från batteridysorna, de gängade anslutningarna rengörs av damm och skräp, batteriet tvättas med vatten.
2. Luftventiler, termostater och ventiler är monterade på de angivna platserna.

Var uppmärksam! För att täta lederna rekommenderas att du använder drag- eller plastband, samt silikonförtätningsmedel, vilket gör det möjligt att uppnå maximal vattenbeständighet i lederna.

1. Det gamla batteriet tas bort (om det behövs). Glöm inte att tömma kylvätskan från värmesystemet. Om de gängade anslutningarna inte är mottagliga kan du helt enkelt skära bitar av rör med en kvarn.

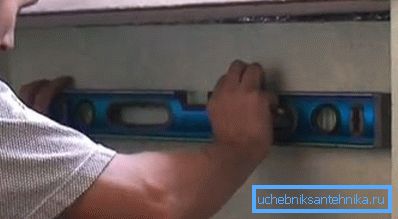

2. Fästen hängs för framtida panelen. Innan det måste du noggrant markera och borra, annars kommer inte batteriet att ta plats och kommer att tvinga dig att montera monteringen igen. Fästena kan fästas med dyvar eller ankarbultar.

1. Sgons skruvas på stålrör, och speciella kopplingar är lödda till ändarna av propenrören.
2. Installation av hela systemet. Det är önskvärt att använda vridmomentnycklar som gör att du kan tvinga kraften och strama fästet ordentligt, utan att bryta tråden.

Starta sedan systemet.

Det är gjort så här:

• Det färdiga värmenätet är trycksatt (en speciell apparat används för detta);
• rörledningarna är fyllda med kylvätska (det är nödvändigt att utföra denna operation noggrant för att undvika pneumatiska och vattenhammare samt att luft ska kunna fly genom förinstallerade ventiler).

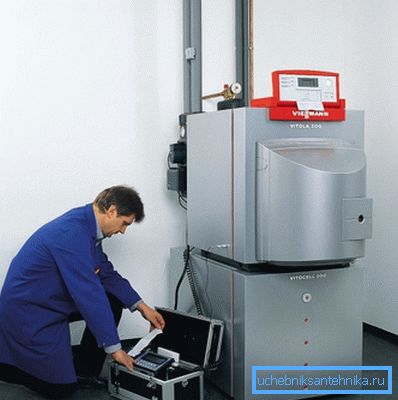

• pannan startar i läget läget och endast efter kontroll av lederna är den slutliga inställningen av alla parametrar gjorda).

slutsats

Stålradioer är ett billigt och effektivt sätt att arrangera ett uppvärmningsnät med en autonom panna. När det gäller stadshus med centralvärme är det bättre att välja andra lösningar. Du kan lära dig mer om vårt ämne från videon som erbjuds till din uppmärksamhet.
