Självgjorda värmepannor: hur man väljer enhetens design och

I ett lanthus är det ofta ett brådskande problem med uppvärmningen under den kalla årstiden. Konventionella koleldade eller vedeldade ugnar är inte särskilt effektiva: deras bränslekostnader är irrationella, det tar mycket tid att ta bort sot och aska, och det finns ett temperaturfall i rummen. En utmärkt lösning på problemet kommer att vara värmepannan.

Sådana enheter är mer moderna och effektiva än ugnar. Med tillräcklig effekt kan enheten värma inte bara en bostadsbyggnad utan också en industriell, kommersiell byggnad. Om så önskas kan en sådan enhet tillverkas för hand.

Hur gör pannan för uppvärmning

Alla värmepannor är ordnade enligt samma princip - brinnande bränsle överför värmeenergi till värmeväxlaren. Det värmer upp värmebäraren - vatten, olja, frostskyddsmedel (se även artikeln Beräkning av värmeväxlare: behovet av termisk energi och antalet sektioner).

För enhetens effektivitet är två indikatorer.

1. Bränsleförbränningsnivå. När en otillräcklig tillförsel av syre med förbränningsavfall tar bort flytande bränsleångor eller pyrolysegas, och de kan ge upp mycket energi vid förbränning, måste den hemlagade värmepannan ändras.
2. Värmeväxlarenhet. Ju mer kontaktarea i förbränningskammaren och vattentanken, desto mer värmeenergi överförs från den brännbara värmebäraren under en viss tid.

Var uppmärksam! På grundval av detta bör temperaturen på det brinnande avfallet vara så lågt som möjligt. Med fallet av denna indikator ökar pannans effektivitet. Dessutom, ju lägre temperaturen i skorstenen är desto mer hållbar blir det, och enheten är säkrare.

Val av enhetens design

När du gör ritningar av hemmakannade värmepannor kommer tillgången på material och en viss typ av bränsle i ditt område att påverka deras utseende och funktion.

1. Tillgänglighet av material. Värmebeständigt stål är mer lämpligt för uppvärmningsenheter än vanligt rostfritt stål. Men sistnämnda används oftare. Poängen är att materialet är lättillgängligt och priset är lägre.
2. Behandlingskapacitet. Gjutjärnspott kan inte göra hemma.

Därför är det vanligaste materialet för dem som är metallplåt när hemgjorda bränslepannor tillverkas.

1. Stålets tjocklek ska vara 4/5 mm. Du kan hantera den med en kvarn, gas eller elektrisk svetsning.
2. Enhetsanordningen är beroende av vilken bränsle som väljs.
3. Designen påverkas av metoden för cirkulation av vatten i kretsen.
4. Instruktionen noterar att för att vattnet som ska värmas upp för att cirkulera med naturlig konvektion är en avsevärd höjd av tanken och en stor del av munstyckena samt värmekretsar nödvändiga. Ju mindre deras diameter desto större är det hydrauliska motståndet och desto lägre är cirkulationen.
5. Om du lägger pumpen kommer det att öka flödet av vatten, vilket gör det möjligt att göra tvärsnittet av rör och tankens höjd mindre.

När hemlagade värmepannor för huset är monterade är det värt att komma ihåg några rekommendationer.

1. Värmekretsarna och munstyckena på enheten ska vara gjorda av rör med en tvärsnitt på minst 32 mm.
2. Sedan pumpen är avstängd minskar kylvätskans flödeshastighet, temperaturen ökar. Därför bör värmekretsen vara tillverkad av galvaniserade rör. Analoger av plast (det har låg motståndskraft mot höga temperaturer), även förstärkt, det är bättre att inte använda.

Typer av enheter

De vanligaste vedkedjorna.

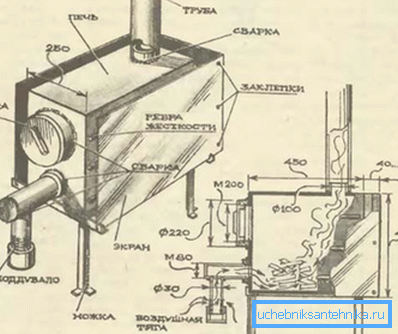

Träaggregat

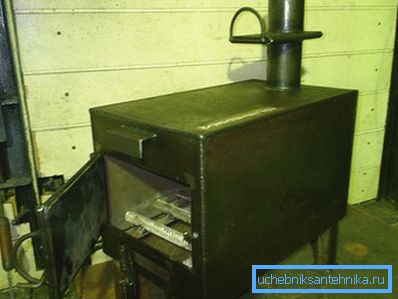

1. Den enklaste hemmagjorda värmepannan har två cylindrar, varav den minsta är belägen inuti den större.
2. Den inre strukturen är en eldstad, och den yttre är en vattentank.
3. För att minimera svetsarbetet är det möjligt att använda en tjockväggig storrörsrör som enhetens hölje.
4. Hemlagad värmepanna på veden kan ha olika storlekar och former, beroende på tillgången på dessa eller andra material. Så kan du montera en svetsad rektangulär ugn i en cylindrisk vattentank. Som ett alternativ - att placera i en ugn en spole eller värmeväxlare från ett antal rör anordnade i längd eller tvärgående.
5. Träpannor kan stokas på vilken typ av fast bränsle som helst. För dem lämpliga kol, pellets, vanlig ved, torvbriketter etc.

Den största nackdelen med sådana anordningar är deras låga effektivitet.

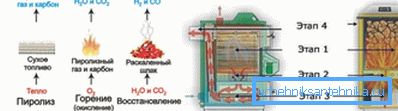

Pyrolysanaloger

1. I sådana pannor, vid temperaturer av 200/800 ° C och en begränsad syreförsörjning, utsänder trä värme under förbränning och omvandlas till pyrolysgas och träkoks. Vidare blandas luft i den uppvärmda gasen, vilket får substansen att antända med frisättningen av en stor mängd termisk energi.
2. Resultatet av detta är den höga effektiviteten hos enheterna och når 92%. Vid en del av bränsleaggregatet kan man arbeta 10/12 timmar. Den vanliga hemmagjorda fastbränslepannan har en indikator på 4 timmar.
3. Bränsle i enheten brinner igenom med en minimal mängd avfall. Förbränning av gas kan regleras med hjälp av automatisering.

Var uppmärksam! Vid separat förbränning av gasformiga och fasta bränslefragment ökar kraven på fuktinnehållet i ved. Med ett värde på mer än 30% gas med en stor mängd vatten ångor brinner inte alls.

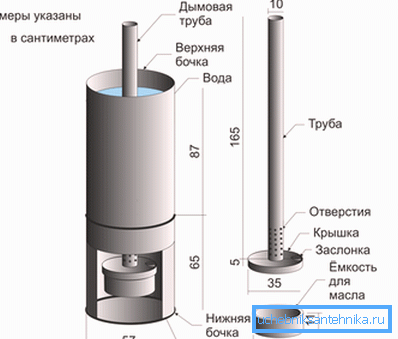

Avfallsoljaenheter

Intressanta pannor att träna. De förångar oljan innan den brinner. När enheten når driftstemperatur omvandlas droppen till den uppvärmda pallen direkt till gas, som vid bränning värms värmeväxlaren.

Som bränsle i sådana enheter är det möjligt att använda diesel.

Elektrisk utrustning

Hemlagad elpanna för uppvärmning är mycket enkel i design. Inuti röret med stor tvärsektion har värmare. Returröret är svetsat till huset underifrån, matningen är monterad på toppen.

Det bör noteras att elpannor med en kapacitet på mer än 7 kW inte får anslutas till elnätet vid 220 volt.

Spänningen vid 380 är inte överallt.

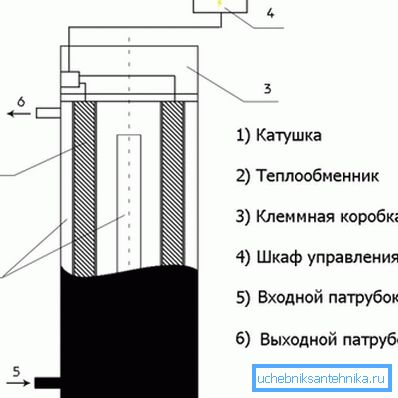

1. Mer komplicerad hemmagjord induktionsvärmepanna.

1. Den enklaste konstruktionen består av ett tjockväggigt plaströr. Emaljerad tråd är lindad runt den i 100 varv.
2. Den är ansluten till en svetsomriktare med en ström (utgång) på 15 A.
3. Inuti väskan finns element uppvärmda med virvelström - trimning av stålstänger eller tjocka ledningar.
4. Returledningen är ansluten till höljet nedanifrån och tillförseln ovanifrån.
5. Kretsen är fylld med kylvätska, och enheten är ansluten till strömförsörjningen.
6. En pump behövs inte för en sådan enhet. Cirkulation ger konvektion av uppvärmt vatten.

slutsats

Värmepannor kan göras självständigt. Sådana anordningar är mycket effektivare än ugnar och kan öka värmeanläggningens prestanda (se även artikeln Självflödande uppvärmningssystem: Funktioner hos enheten).

Videon i artikeln innehåller mycket mer intressant.
