Schema för tvårörsuppvärmningssystemet: alternativ

Vad kan vara ett system med ett rörsystem i ett privat eller flerfamiljshus? Hur startar ett sådant system? Vilken extrautrustning, förutom rör och värmeanordningar, är nödvändig för sitt arbete? Låt oss försöka svara på dessa frågor.

Vad är det

Till att börja med kommer vi att försöka förklara i enklaste fall skillnaden mellan enrörs- och tvårördiagram för anslutning av värmeanordningar.

Föreställ dig ett par uppvärmningsställ som cirklar på översta våningen i de intilliggande rummen. En av dem - servern, den andra - den omvända.

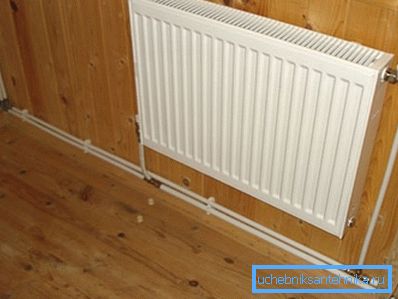

Så: om en radiator installerad på varje våning öppnar stigaren som den är ansluten till, kan vi säga att vi har en rörledning med en rörledning. Men om varje batteri är en hoppare mellan stigarna - det här är en två-rörs värmekrets.

Och nu kommer vi att lägga lite förvirring i dessa harmoniska logiska konstruktioner.

I sin rena form kan dessa system endast hittas i privata hus med ett litet antal våningar och torg.

Där kombinerade system används oftare, som följande:

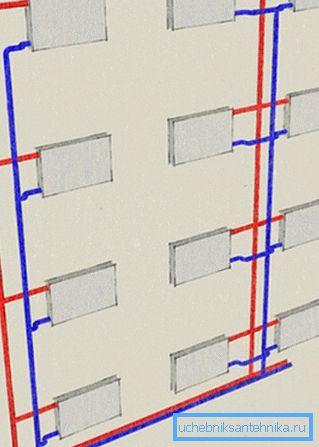

• Två tappningslinjer som passerar genom källaren är förbundna med samma stigare på övervåningen som passar in i beskrivningen av tvårörsystemet.
• Samtidigt är varje enskild stigare en en-rörskrets.. Konstruktionen som beskrivs ovan med radiatorer-lintel i en riktig lägenhet byggnad kommer att vara oanvändbar: kylvätskan kommer helt enkelt inte att stiga upp till övervåningen och rör sig bara genom en eller två nedre lintar.

För att klargöra: Som vi kommer att ta reda på senare löses problemet genom att balansera - strypning av värmeanordningar. Men i lägenhetsbyggnaderna får man inte använda någon av de bestämmelser som lämnar de närliggande lägenheterna utan uppvärmning. Bara för att något system skulle ha det högsta skyddet mot um, ljusa representanter för den intellektuella majoriteten.

klassificering

Så, vilken typ av tvårörsuppvärmningssystem kan man hitta i hushållsverksamheten och bostadsbyggandet?

Genom orientering

I det vertikala systemet är både rörflöde och returflöde anordnade vertikalt. I det horisontella, respektive motsatsen. Och dessa system kombineras ofta i samma hus: t ex flaskor med stigarbroar kan bilda ett horisontellt system och få tillgång till uppvärmning - vertikal.

Under kylmediet

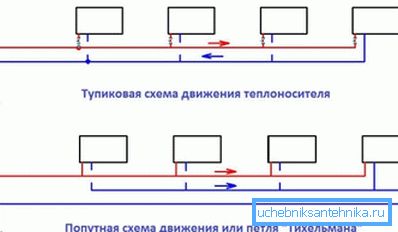

I det följande schemat rör sig kylmediet i en riktning längs båda flaskorna; i slutänden - ändrar rörelsens riktning motsatt när man flyttar från matning till retur. Ett typiskt exempel på ett associerat system är ett två-rörsuppvärmningssystem av ett privat etthus, vars fönster och dörrar inte stör rörläggningen. men om det finns hinder, används en död ände.

Genom att be om kylningens rörelse

• I lägenhetshus drivs värmebäraren (processvatten) av tryckskillnaden mellan värmehuvudets tillförsel och returledning.
• En typisk lösning för ett stort privathus är en eller flera cirkulerande pumpar.
• Slutligen, i ett litet område av huset, kan cirkulationen åstadkommas genom skillnaden i densitet mellan de heta och värmeutsläppta massorna av vatten. Värmekällan blir en panna eller ugn med en värmeväxlare.

Top och botten tappning

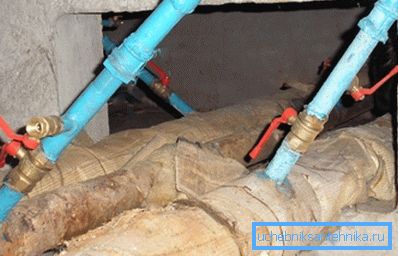

De flesta moderna nya byggnader - husen på den nedre tappningen: Tillufts- och returledningarna finns i källaren eller i teknisk vindsol ovanför bottenvåningen upptagen av butiker eller lager.

Bekvämligheten med ett sådant system är att alla ventiler och armaturer är koncentrerade på ett ställe: för att återställa uppvärmningsstigaren är det tillräckligt att stänga av två närliggande ventiler och skruva loss några pluggar. Den största nackdelen är den tidskrävande lanseringen efter en återställning: För att ta bort luftlåset måste du komma till den övre lägenheten på stigaren.

Det finns dock ett par nyanser.

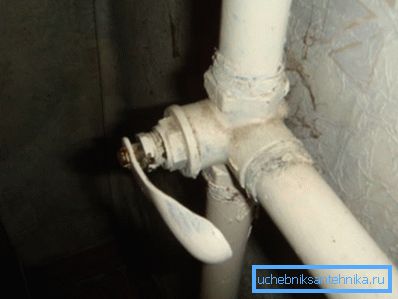

• Om det inte finns några värmare på en av risarna, kan den laddas om från källaren tillsammans med ångrummet. För detta ändamål installeras en avloppsventil istället för en plugg. Det är tillräckligt att skruva fast kontakten på den andra stigaren och öppna ventilen på den, så att avlastningsventilen är öppen - och luften kommer att flyga ut på framsidan av vattenflödet.

• I vissa hus finns hopparna med Mayevskys kranar på vinden. För att starta behöver du inte komma in i lägenheterna på övervåningen; I svåra frost fryser vattnet emellertid ofta i hopparna när det avbryts.

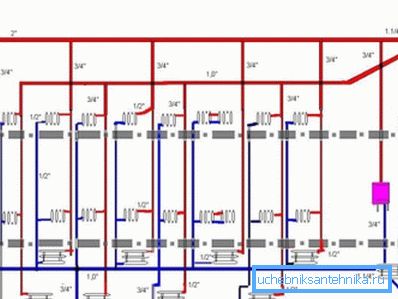

Tvårörsuppvärmningssystem med toppfyllning skiljer sig åt, eftersom tillförseln är på vinden. Värmebäraren passerar stigarna öppna med radiatorer på väg till returröret som ligger i källaren. En expansionstank med luftventil är installerad på fyllnadsens övre punkt.

Vad är resultatet?

1. Vid dumpning fryser inte vattnet antingen i flaskan eller i riserna - bara öppna ventilen på vinden.
2. Starta systemet är enkelt och säkert: all luft är i expansionstanken.

Priset för en enkel återställning och lansering är behovet av att springa när stigaren är bortkopplad: den måste blockeras underifrån och uppifrån.

balansering

Den horisontella tvårörskretsen i sin ursprungliga form är oanvändbar: kylvätskan cirkulerar endast genom värmeanordningar närmast pannan eller pumpen. Problemet löses genom att balansera - stryp varje batteri för att få samma temperatur.

Obs! På grund av trögheten i systemet tar stabilisering av kylvätsketemperaturen flera timmar. Därför en uppenbar instruktion: med självbalansering ändras positionen för varje choke till ett minimivärde med upprepad temperaturkontroll i 2-4 timmar.

utrustning

När du bygger ett system i ett privat hus behöver du en viss extra utrustning förutom rör och ventiler. Med funktionerna hos några av dess arter kommer vi att kort träffas.

slutsats

Vi hoppas att informationen som erbjuds läsaren kommer att vara användbar. Som alltid kommer videon som bifogas artikeln att glädjas med ytterligare tematiska material. Lycka till!
