Så här gör du själv en bränslepanna själv: vägledning till

Om du vill veta hur man gör värmekedjor för fast bränsle med egna händer, så gick du till rätt adress och, även om vi inte kommer att överväga alla möjliga alternativ, kommer du att förstå väsentligheten för en sådan installation. Naturligtvis kan vi inte garantera dig en ovanligt hög effektivitet, men med korrekt justering av syrgasförsörjningsdämparna och justering av tryckkraften kan du definitivt få 65% för värmekretsen.

Material, montering och montering av denna enhet presenteras steg för steg till dig nedan, och dessutom kan du titta på ett tematiskt videoklipp.

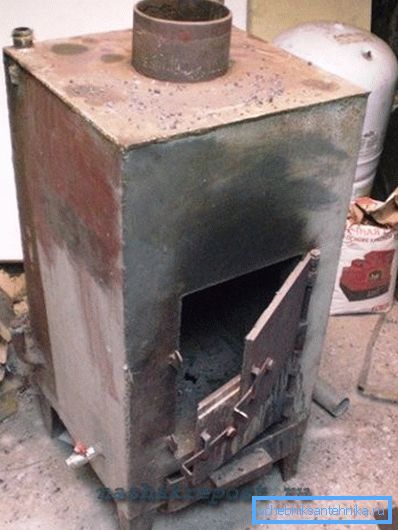

Fast bränslepanna

Obs. Denna utrustning har mycket gemensamt med den kända för de flesta läsare, men samtidigt är skillnaderna, på grund av vilken det ger av värme, en helt annan enhet.

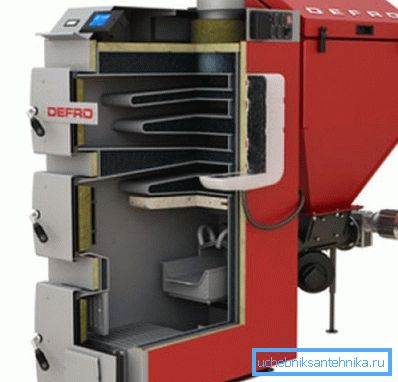

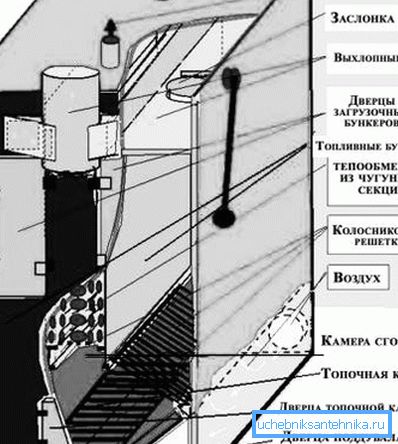

Huvudkomponenterna i designen

• Förteckningen över huvudelement innehåller bränslekammaren, där det faktum att fast bränsle brinner.. Denna kammare är nödvändigtvis utrustad med ett galler, genom vilket syre tillförs som är nödvändigt för förbränningsprocessen.
• Vi behöver antingen en rörformad värmeväxlare eller en annan vattentank av värmebeständigt stål eller gjutjärn. - Detta element kallas ofta vattenjackan.
• Ett gasventilsystem krävs för att justera flödet av friskluft och stänga dragkanalerna efter dämpning. - I en konventionell ugn utförs dessa funktioner genom blåsarens och portens (visning) dörr.
• Nåväl, och naturligtvis, skorstenen, som är nödvändig för avlägsnande av förbränningsprodukter (rök) och för att skapa drivkraft i bränslekammaren.
• Alla dessa knutar består i stålfodralet.

Obs. För att säkerställa enhetlig uppvärmning av rummet, även under bränsle dämpning, rekommenderar instruktionen att installera en värmeackumulator ovanför pannan. Det är en stålkonstruktionskapacitet där värmen koncentreras under enhetens aktivitet.

Dessutom är en rostfri tank för varmt vatten utrustat ovanför värmeackumulatorn. Denna nod är inte obligatorisk, men genom att göra så ger du en andra krets, det vill säga pannan är dubbelkrets.

Material och verktyg

• För att montera en värmepanna på fast bränsle med egna händer behöver vi vissa verktyg och naturligtvis material, bland annat av stålplåt kan kallas minst 5 mm tjockt.

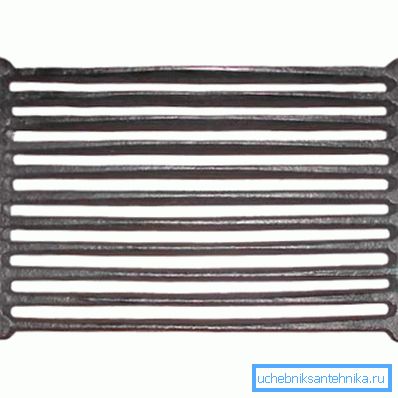

• Vi behöver också ett metallhörn, vattenstålrör (helst sömlöst) och ett galler av gjutjärn.
• Eldstaden och askkällan behöver dörrar samt gasspjäll, rostfritt stålplåt för en värmeackumulator och en tank för varmt vatten, flod (stenbrott) sand (siktad).

• Från verktygen kan du självklart inte utan gas och helst elektrisk svetsning, som kan anslutas hemma.
• På kvarnen är det slipare med skivor för skärning av metall.

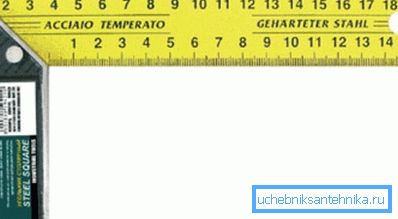

• Dessutom behöver du en kraftborr med en komplett uppsättning borrar, tänger, konstruktionsnivå, stålmätningshörn och mätmått med en linjal.

aggregatet

Den mest lastade platsen är tekniskt representerad av förbränningskammaren, där lufttemperaturen vid förbränning av kol kan nå 1000 ° C. Men det här är grunden för hela strukturen.

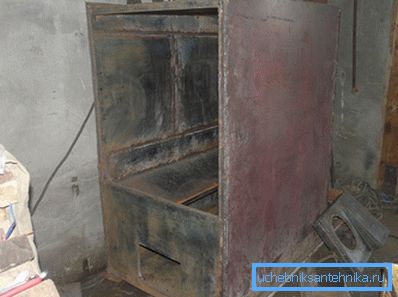

Därför, om du inte kan hitta ett ark av värmebeständigt stål var som helst, så är det bäst att du gör den här kammaren dubbel. Det innebär att du gör botten-, topp-, bak- och sidoväggar i två lager. Först samlar du kuben och skär sedan den med ett annat lager och försöker passa alla dimensioner så exakt som möjligt.

För bekvämligheten av sådant arbete är det bäst att använda en metall arbetsbänk eller bara ett bord där du kan skära och laga metallplåt.

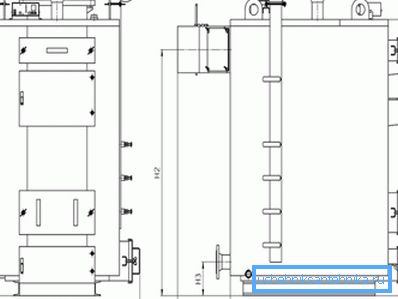

Om du tittar noggrant på ritningen ser du där parametrarna, som anges i millimeter. Du överför dem till ett stålplåt med en mätvinkel och en stållinje.

När du skär metallen, glöm inte att den trimmade skivan kan vara från 1,0 till 1,8 mm tjock (beroende på varumärke), för att behålla exakta dimensioner, skära inte längs linjen, men nära den, men så att det inte var synligt efter klippet.

Det är bäst att beställa monteringen av en värmeväxlare, särskilt från ett system av sammankopplade rör, till professionella så att force majeure omständigheter inte uppstår senare i form av läckage. Du kan också beställa en rostfri tank från dem för värmeackumulering och varmvattenberedning.

Såsom du förstår, kommer en sådan struktur att ha en tillräckligt stor massa, så solida bränslepannor med egna händer samlas bäst på platsen för deras installation, så att det inte finns något behov av transport. Under basen av enheten ska häll betongfundamentet (om det inte finns) eller göra det av eldstensstenar.

Gitteret läggs på styrningarna, och sedan är värmeväxlaren monterad. Styvarna är svetsade till bränslekammaren. Efter det är det bara att skära strukturen med metallplåtar (väggar och topp) och mellan väggarna häller vi i den konstgjorda sand som håller och ackumulerar värme.

slutsats

Även om du inte uppnår effektivitet, som en fabriksmonterad panna, men dess pris kommer att vara flera ordningsgrader lägre, även om några knutar är gjorda av tredje part hantverkare. Oroa dig inte - i montering av en sådan enhet finns inga oöverstigliga svårigheter - framgång för dig!
