Så här ansluter du en värmningsradio: enrörs- och

De som bestämde sig för att designa och implementera enheten för att värma hemmet personligen måste arbeta igenom alla detaljer i processen. Och om för specialister med erfarenhet av sådana verk verkar allt enkelt, så kommer nybörjare att ha många frågor, till exempel vilka material och utrustning som ska användas. Vi kommer att prata om hur du ska ansluta värmaren ordentligt - batteriet.

Allmän information om värmesystem

Det är viktigt att inledningsvis bestämma hur man ska ansluta radiatorerna till varandra. När man talar språket för specialister är det nödvändigt att bestämma vilka sätt som ska sättas om värmeanordningar ska användas.

För alla typer av värmesystem används två sätt att placera rörledningar:

• Enkelt rör;
• Tvillingrör

En rördesign

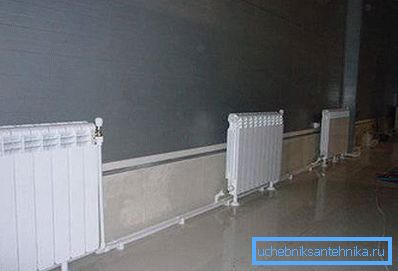

System där transport av varmt vatten som kylvätska utförs på samma rad är mindre effektiva av följande skäl:

• Praktiskt taget tillåter inte reglering av uppvärmning av en separat enhet;
• När avståndet från värmebärarens källa ökar, sjunker temperaturen gradvis och den sista radiatorn i kretsen kan vara knappt varm eller till och med helt kall;
• Vid nödsituationer på någon del av nätverket är det nödvändigt att stänga av värmen helt.

För din information! Den enda fördelen med denna typ av installation av värmepanna i jämförelse med tvåröret är dess låga pris.

Sådana enrörsuppvärmningssystem används huvudsakligen i höghus med centraliserad värmeförsörjning till konsumenter.

Två-rörskrets

I den privata sektorn, för att skapa autonoma (looped på en konsument) värmesystem använder oftast ett tvårörs radiatorrörsystem:

• En av rören som levererar kylvätskan till enheten;
• Den andra är för returrörelsen till värmekällans uppvärmningsmedel (panna).

Alla batterier i systemet är parallellt kopplade, så att de två linjerna fungerar helt separat och endast är anslutna i slutet radiatorn.

Tvårörs-radiatoranslutningssystemet har följande fördelar:

• Möjligheten att styra uppvärmningen av varje enhet i kretsen, vilket säkerställer skapandet av de mest bekväma förhållandena i olika rum;
• Oavsett avståndet mellan pannan och batteriet värms var och en av enheterna lika;
• Om reparation eller utbyte är nödvändig på någon del av systemet, krävs inte fullständig avstängning.

Nu kommer vi att prata om hur man korrekt kopplar en värmningsradio med egna händer.

Typer av anslutningsrör till batterier

Men först överväga hur du bäst ska ansluta en värmningsradiator till till- och returledningarna.

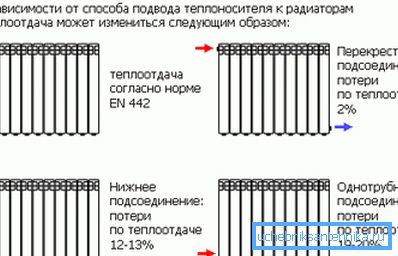

Det finns tre typer av radiator trim:

1. lateral. Med denna metod ansluts rörledningarna på ena sidan av radiatorn:
2. Matningen på toppen av enheten;
3. Omvänd på botten.

Var uppmärksam! Sidokoppling är den vanligaste och mest effektiva typen av radiatorer och huvudrör. Däremot minskar dess effektivitet när den är ansluten till ett nätverk av enheter med ett stort antal sektioner.

1. diagonal. Denna typ av snörning passar bäst för att ansluta mycket stora batterier (med ett stort antal sektioner). Denna metod innefattar eyeliner:
2. Tillförselröret överst på radiatorn, å ena sidan;
3. Returledning vid den lägsta punkten på andra sidan enheten;

Var uppmärksam! Diagonal anslutning säkerställer jämn fördelning av kylvätskan i hela anordningen. Med en inverterad diagonal anslutning (flöde underifrån, retur från toppen), minskar värmeanläggningens effektivitet med 10%.

1. lägre. Denna metod att ansluta radiatorer till värmehuvudet är mindre effektiv (10% lägre än med sidoklipp). Därför tillgripas det endast för underjordiska (dolda) ledningar av värmepaneler.

Placering av värmeanordningar

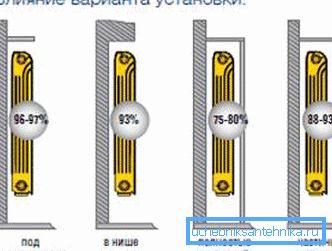

Det är oerhört viktigt att inte bara ansluta värmeväxlare till varandra, utan också deras korrekta läge i förhållande till byggnadsstrukturerna. Traditionellt installeras radiatorer längs lokalerna och lokalt under fönstren för att minska penetreringen av kall luft på den mest utsatta platsen.

Det finns en tydlig instruktion om detta i SNiP om installationen av termisk utrustning:

• Klyftan mellan golvet och botten av batteriet ska inte vara mindre än 120 mm. Om avståndet från enheten till golvet minskar kommer värmeflödesfördelningen att vara ojämn;
• Avståndet från baksidan till väggen, på vilken radiatorn är monterad, måste vara från 30 till 50 mm, annars kommer värmeöverföringen att störas.
• Spalten från värmarens överkant till fönsterbrädan hålls inom 100-120 mm (inte mindre). Annars kan det vara svårt att flytta termiska massor, vilket försvagar uppvärmningen av rummet.

Bimetalliska värmeanordningar

För att förstå hur man kopplar samman bimetalliska radiatorer måste du veta att de nästan alla passar alla slags anslutningar:

• De har fyra punkter med möjlig anslutning - två övre och två nedre;
• Utrustad med pluggar och en Mayevsky kran, genom vilken det är möjligt att släppa ut luften i värmesystemet;

En diagonal anslutning anses vara den mest effektiva för bimetallbatterier, speciellt när det gäller ett stort antal sektioner i enheten. Även om mycket stora batterier, utrustade med tio eller flera sektioner, är oönskade att använda.

Tips! Det är bättre att överväga frågan om hur man ordentligt ansluter två 7-8 sektionsvärmeväxlare istället för en enda apparat med 14 eller 16 sektioner. Det blir mycket lättare att installera och lättare att rengöra.

En annan fråga - hur man ansluter delar av en bimetallisk radiator kan uppstå vid omorganisering av delar av värmaren i olika situationer:

• I arbetet med att skapa nya uppvärmningsnät;
• Byt ut en misslyckad radiator med en ny - bimetallisk, om det behövs.
• Vid underhettning kan du öka batteriet genom att fästa ytterligare sektioner.

Aluminiumbatterier

Intressant! I stort sett bör det noteras att diagonal anslutning är ett utmärkt alternativ för vilken typ av batteri som helst. Du vet inte hur man ansluter aluminium radiatorer till varandra, anslut diagonalt, du kommer inte att förlora!

För värmekontakter av sluten typ i privata bostäder är det lämpligt att installera aluminiumbatterier, eftersom det är lättare att säkerställa korrekt vattenbehandling innan du fyller på systemet. Och deras kostnader är mycket lägre än för bimetalliska enheter.

Självklart måste du försöka, innan du ansluter sektionerna av aluminiumradiatorn till omgruppering.

Tips! Rusa inte för att ta bort fabriksförpackningen (film) från de installerade värmarna till slutet av det färdiga arbetet i rummet. Detta skyddar kylskyddet från skador och förorening.

slutsats

Arbetsflödet i sig tar inte mycket tid, du behöver ingen speciell skicklighet eller dyr utrustning, du kan få alla nödvändiga verktyg i vilken maskinvaruhandel som helst. Och glöm inte att anslutningen kommer att tjäna dig länge och utan problem bara om du använde högkvalitativa material i ditt arbete och följde alla regler för att installera ett värmesystem.

I den presenterade videon i den här artikeln hittar du ytterligare information om detta ämne.
