Rörpanna: hur man gör en enkel och ekonomisk enhet själv

I de flesta fall har fasta bränslepannor en signifikant nackdel - de måste hela tiden ladda delar av kol, ved, briketter, etc. Men detta problem kan undvikas.

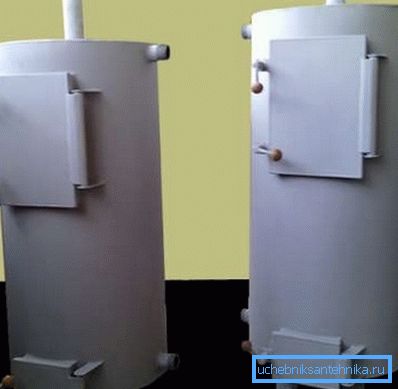

Du kan göra en pyrolyskedja från ett rör. Det gäller långvariga anordningar och kan fungera på alla typer av fasta bränslen, även på brännbart avfall.

Egenskaper hos en solid drivmedel värmegenerator

Först om hur fixturen fungerar.

Princip för verksamheten

1. Långa bränningsanordningar fungerar genom smoldering av fasta bränslen i 10/16 timmar. I detta fall ökar aggregatets värmeöverföring markant.
2. Bränslet brinner igenom helt. På grund av detta minskar driftskostnaden för enheten och volymen av avfall minskar.
3. Sådana pannor har en rymlig eldstad med ett begränsat brännområde och kontrollerat intag av uteluft..
4. Bulkdelar av bränsle laddas i dem en gång i 10/16 timmar.. Genom att begränsa syrgasflödet i pannan är det möjligt att uppnå en långsam bränning av bränsle vid höga temperaturer.
5. Om du tänker göra en panna för ett bad med egna händer ur ett rör, kan du installera en värmeväxlare tank på skorstenen som värmer badvattnet.

Var uppmärksam! Sammanfattningsvis ovanstående kan du ladda långkokande pannor en eller två gånger om dagen. Värmesystemet kommer att arbeta kontinuerligt.

Enhetsdesign

1. Eldrörspannan är bäst tillverkad av rör med ett tvärsnitt på 300 mm. Deras väggtjocklek ska vara minst 3 mm. En tunnare metall på grund av höga temperaturer kommer snabbt att brinna ut.
2. Längden på röret ska vara 80/100 cm. Volymen av delar av bränslebelastningen beror på denna parameter.

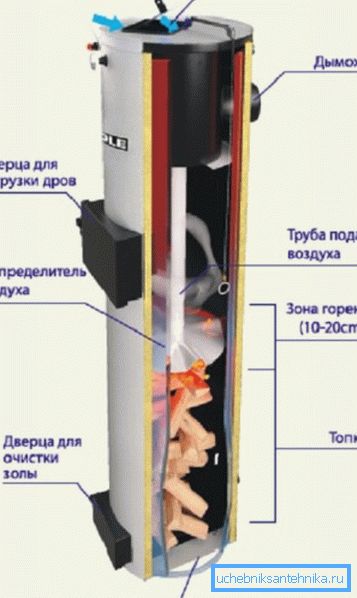

Genom design är enheten uppdelad i 3 sektioner.

1. Placera till bokmärkebränsle. Höjden kan variera vid brännskador.
2. Mark för förbränning och värmeproduktion. Där bränsle smolders.
3. Område för fullständig förbränning. I det brinner asken ut och rökgaserna släpps ut.

Enheten som begränsar brännområdet betyder driftstiden för enheten utan tankning, kallas luftfördelaren.

1. Detta är en metallcirkel med en tjocklek på 4/6 mm och ett hål i mitten. Genom det med hjälp av ett teleskoprör kommer syre till förbränningsplatsen.
2. Distributören ska ha en diameter som är något mindre än enhetens tvärsnitt. Så han kommer att röra sig utan hinder.
3. Förbränningsområdets höjd styrs av pumphjulet själv, liksom bredden på dess blad. Luftfördelaren har en höjd av högst 5 cm. Annars kommer träet att brinna mycket snabbt.

Luftinloppsröret kan tillverkas monolitiskt eller teleskopiskt.

1. Dess tvärsnitt ska vara ca 6 cm. Vid hålet i fördelaren - högst 2 cm. Annars kommer bränslekammaren att övermättas med syre.
2. Syre kan strömma in i röret direkt från det omgivande rummet eller från luftvärmekammaren, högst upp på enheten. Så brinnande blir stabilare och effektivare.
3. Syreflödet in i kammaren kan regleras av en klaff placerad på toppen av anordningen.

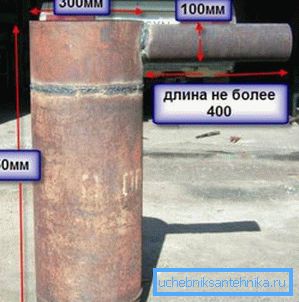

Den självtillverkade fasta bränslepannan måste ha en skorsten från skorstenen för avledning av förbränningsprodukter. Den kan svetsas till kedjans sida, högst upp på väggen.

Var uppmärksam! Utsidan av skorstenen måste först vara horisontell. Längden på det här segmentet kan vara 40/50 cm. En sådan anordning kommer att förhindra bildning av överdriven dragkraft.

Botten av pannan ska vara utrustad med en askpanna med en dörr för att skopa askan, slaggen och aska.

Att värma kylvätskan för ett vattenvärmesystem i en byggnad på två sätt.

1. Den yttre tanken genom vilken skorstensröret passeras är monterad. De uppvärmda förbränningsprodukterna avger värme till värmesystemet.
2. Vattenväxlarröret passerar genom enhetens förbränningskammare. I tanken upphettas vattnet med en spole, som är ansluten till röret.

Den första metoden är mycket lättare att genomföra. Det är idealiskt om pannan är gjord i ett bad från ett rör. Den andra metoden är emellertid effektivare, och ganska komplicerad i utförandet. Det är optimalt för en bostadsbyggnad.

Oberoende tillverkning av pannan

Vidare, hur man monterar pannan från röret med egna händer.

Vad du behöver laga mat

Du behöver följande.

1. Stålrör för enhetens hus, med en diameter av 30 cm, med en väggtjocklek på minst 3 mm.
2. Strykjärn, 4 mm tjockt.

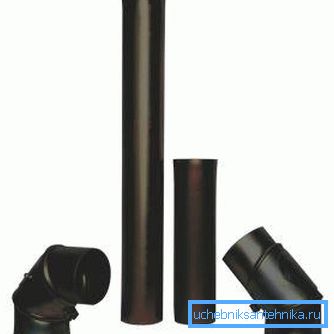

3. Metallrör: sektion 6 cm - för kanalen med en diameter av 10 cm - för skorstenen.
4. Svetsanordning.
5. Vinkelslipmaskin (dvs bulgarsk).

Var uppmärksam! Pannan ska monteras på en strikt vågrät och platt mark. Ofta för detta måste du hälla en konkret screed.

Arbetsprocess

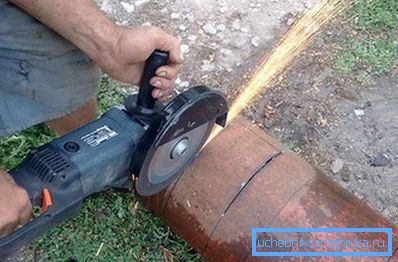

1. För det första skärs röret för kroppen till önskad längd på 80/100 cm. Om pannans höjd är större blir det svårt att lägga bränslet.
2. Därefter justeras arbetsstyckets kanter.
3. Då svetsas botten på röret från plåt, om så önskas - ben från kanalstången.

1. Därefter tillverkas luftfördelaren. En cirkel är skuren från ett stålplåt, vars tvärsnitt är 2 cm mindre än kroppens inre diameter. Ett hål borras mitt i cirkeln, med en diameter av högst 2 cm.

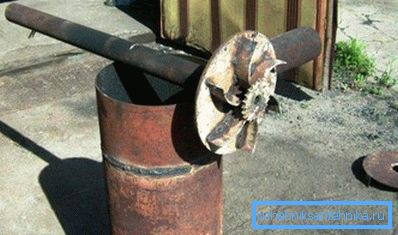

2. Pumphjulet med blad av stålplåt är svetsat till botten av luftfördelaren. De ska vara högst 5 cm breda.
3. Kanalröret ska svetsas till toppen av regulatorn så att fördelarhålet ligger mitt i dess tvärsnitt.

1. Instruktionen varnar för att kanalhöjden måste vara minst 100% av enhetens kroppshöjd. Rörets överdel måste vara utrustad med en spjäll som reglerar luftflödet.
2. På botten av enheten måste du göra en dörr för askpanelen. För denna slipmaskin skär en rektangel av stålplåt. Då bågar han. Därefter svetsas ett handtag och gångjärn till det.
3. En skorsten svetsas högst upp på enheten. Först måste röret gå horisontellt och sedan passeras värmeväxlarens värmeväxlare, som har formen av en tank.
4. Nu är det fortfarande att göra panna locket. Det ska ha en öppning under luftfördelningsröret. Locket måste vara så att det passar tätt mot aggregatets eldstuga. Annars kommer enheten att röka. (Se även artikeln Stålrörets rörstång: funktioner.)

slutsats

Om den beskrivna pannan är klar och drivs korrekt, blir den ekonomisk och säker. En sådan anordning kan fungera på fast bränsle, jämnt brandfarligt hushållsavfall.

Videon i den här artikeln kommer att berätta mycket mer intressant.
