Regulator för värmningsradio: designfunktioner, installation

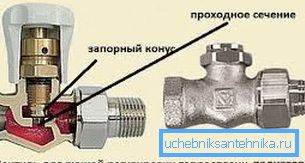

Traditionellt utfördes regleringen av temperaturen hos radiatorer av uppvärmning med hjälp av vanliga ventiler. Det vill säga en vanlig vattenkran installerades på kylvätsketillförselröret, genom vilket flödet av uppvärmt vatten kunde ökas eller tvärtom minskas.

Denna lösning, trots sin enkelhet med utförande, hade en stor nackdel, var förordningen utförd med egna händer med tanke på den personliga uppfattningen av mikroklimatet eller termometerns avläsningar.

Ett mer tekniskt avancerat och samtidigt enkelt sätt att styra temperaturparametrar är att installera en enhet som kan avgöra behovet av att öka eller minska intensiteten hos kylvätsketillförseln i sig.

En sådan anordning är en värmeväxlare med värmeväxlare, ett termostathuvud. Denna enhet är också känd av sådana namn som ett termiskt huvud eller en termostat och används för att automatiskt behålla angivna temperaturparametrar inom ett visst rum.

Designfunktioner

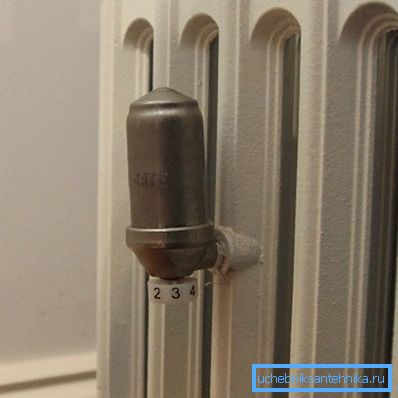

En modern automatisk temperaturregulator på en radiator installeras på kylvätsketillförselröret och är externt en liten anordning i ett slutet hölje.

Termostaten består konstruktivt av två delar:

• en ventil som stänger och öppnar flödet av kylvätska;
• termostatelement som ställer in ventilresponsintervallet.

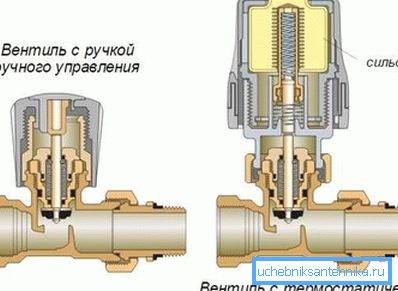

Huset är likartat i konfiguration till kylventilhuset, men istället för den vanliga ventilen finns en termostat på kroppen. På ytan av det termostatiska huvudet appliceras en examen motsvarande temperaturregimer. I enlighet med examen kan du ställa in önskat läge, som automatiskt kommer att stödjas.

Enligt handlingsprincipen är termiska huvuden uppdelade i två kategorier: mekanisk och elektronisk.

Låt oss i större detalj överväga enheten för dessa ändringar.

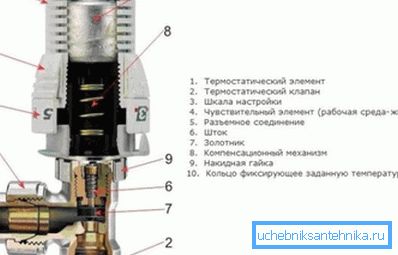

• Utformningen av den mekaniska regulatorn, trots att applikationen är effektiv, är enkel. Enheten är baserad på en sluten hermetisk konstruktion - bälg. Bälgen är fylld med en vätska som är känslig för tryckfall - vätska eller gas.

Viktigt: Gasfyllda enhetsändringar är särskilt känsliga för förändringar i omgivande temperatur och tryck. Av denna anledning bör sådana anordningar installeras på de batterierna, över vilka det inte finns någon framåtrikad framkant av naveln.

När lufttemperaturen i rummet stiger, expanderar mediet pumpat i bälgen. Till följd av detta stängs avstängningsventilen, som helt eller delvis stannar kylvätskans flöde i batteriet.

Genom att minska intensiteten i kylvätskeflödet svalnar batteriet och temperaturen i luften i rummet sjunker. Som ett resultat komprimeras mediet pumpat i bälgen och ventilen öppnar flödesporten.

En särskild fördel med anordningarna är jämnheten av justeringen, eftersom vätskan är känslig för tryckfall och släcker ventilen jämnt så mycket som nödvändigt för att utjämna temperaturen;

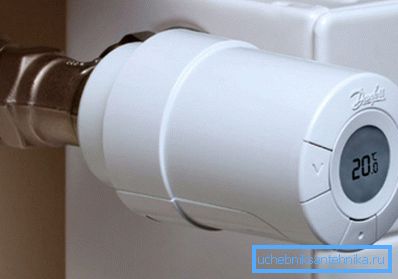

• Elektronisk modifiering av termostater är mer bekväm att använda och är stabilare när det gäller att bibehålla temperaturen.

Naturligtvis är priset på elektroniska enheter högre än kostnaden för mekaniska regulatorer. Men denna skillnad är fullt motiverad av enkelheten i driften och noggrannheten att behålla de givna temperaturparametrarna på den önskade nivån.

Grunderna för den elektriska termostaten är en programmerbar mikroprocessor. Om den mekaniska enheten är konfigurerad för ett driftsätt, kan den elektriska modifieringen programmeras för varje dag i veckan.

För drift av elektroniska enheter med standard AA-batterier. För enkel användning är en batteriladdningssensor försedd i vissa versioner av termostaten.

Utöver dessa skillnader noterar vi följande särdrag:

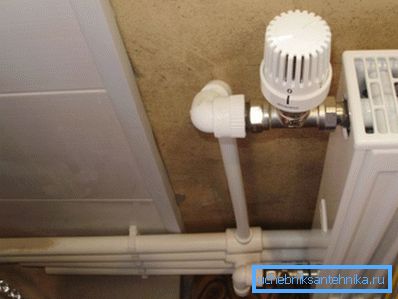

• Moderna termostater kan tillverkas i direkt eller vinkelformad design. Valet av en viss modifikation är relevant med tanke på enkelhet och effektivitet i installationsarbetet.
• Regulatorer är gjorda med ett annat tvärsnitt av ventilens genomströmning. Av detta skäl är det möjligt att välja modeller för anordnande av enrörs- och tvårörssystem.
• Regulatorer är gjorda med en fjärr- eller integrerad sensor. Valet av en viss modell beror på konstruktionsegenskaperna hos radiatorn och installationsplatsen.

Vilken termostat är bättre

Låt oss försöka lista ut vilket värmehuvud som ska väljas, så att justeringen av värmeväxlare är enkel och effektiv.

Vilken enhet att välja - med en flytande eller gasfylld bälg?

Som regel har säljare i specialaffärer vid detta tillfälle inte en enhällig åsikt eftersom båda dessa modifikationer har karaktäristiska fördelar.

• Gasfyllda bälgregulatorer kännetecknas av ett större respons av avkänningselementet till förändringar i lufttryck i rummet;
• Modifieringar av flytande typ är inte så snabba som svar, men deras svar är mer exakt.

Omedelbart noterar vi att typen av medium pumpad i bälgen inte påverkar enhetens tillförlitlighet och hållbarhet.

Vilken enhet ska du välja - med inbyggd eller med fjärrkontroll?

1. Termostatiska element med inbyggd sensor bör installeras så att fri luftcirkulation finns runt dem. Om denna regel ignoreras, kommer enheten att värmas upp av strömmar som kommer från batteriet, vilket i sin tur kommer att orsaka felaktiga larm.

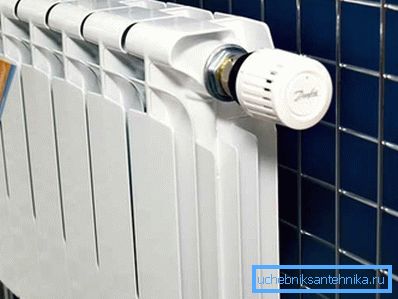

Viktigt: Sensorn installeras horisontellt för att undvika överhettning av regulatorn.

1. Termostater med fjärrgivare installeras i följande fall:

• om framkanten sticker utöver radiatorens främre yta;
• om fönsterbrädan ligger närmare batteriet på ett avstånd av mindre än 100 mm;
• om radiatorn är installerad i en nisch
• om värmeelementets djup är mer än 160 mm;
• om termostaten under drift kommer att täckas med tjocka gardiner.

Installation av regulatorer

Innan du bestämmer dig för installationsarbetets ordning, ta reda på hur gardinens närhet påverkar placeringen av regulatorerna:

• Genom att stänga batteriet, utrustat med termostat, en tung gardin eller en dekorativ skärm, isolerar vi värmaren från resten av rummet.. Som en följd av detta utlöses regulatorn inte av förändringen i lufttemperaturen i rummet, utan genom luftförändringen mellan batteriet och gardinen;
• Naturligtvis kommer luften i denna lucka att värma upp snabbare än i resten av rummet, och därför kommer termostaten inte fungera korrekt.. Därför, när vi väljer en plats för installation, försöker vi hitta ett arrangemang där värmaren och reglerelementet i synnerhet kommer att vara öppna.

Installationsanvisningarna är enkla. Ventilhuset är monterat på batteriets inlopp. På ventilen finns ett märke i form av en pil som indikerar kylvätskans flödesriktning. Vid installationen placeras ventilen så att pilen pekar mot batteriet.

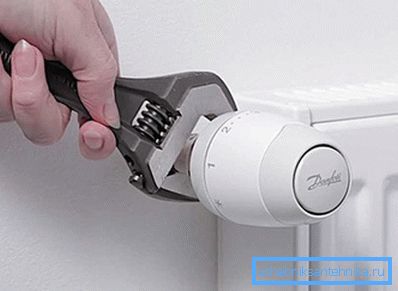

För att installera ventilen med sensorn behöver ingen specialverktyg tillräckligt justerbar skiftnyckel.

Processen med att ställa in enheten kan variera beroende på modell. De flesta enheter tillåter dig dock att ställa temperaturer i intervallet från + 10 ° C till + 25 ° C.

I de flesta mekaniska termostater i inställningsförloppet är inte inställt på en specifik temperatur och det läge som motsvarar temperaturen. Lista över lägen finns i användarhandboken, som är ansluten till den förvärvade termostaten.

slutsats

Trots det faktum att marknaden har ett brett sortiment av regulatorer, är den bästa lösningen för bekväm drift av värmesystemet termostater.

Enligt statistiken kan korrekt installation av ett elektriskt värmehuvud ge dig möjlighet att spara upp till 20-30% energi när du använder ett autonomt system. Dessutom är samma temperatur i alla rum en garanti för komfort och hygge.

Har du några frågor? Mer användbar information kan hittas genom att titta på videon i den här artikeln.
