Registret över släta rör: vad bör beaktas vid montering

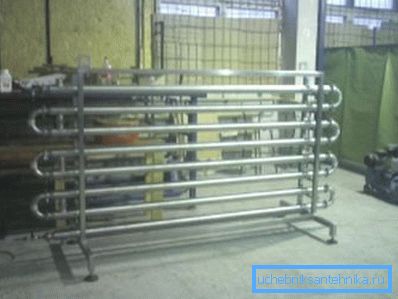

Vid uppvärmning av lokaler som har stor volym: lager, verkstäder, hangarer, offentliga organisationer är värmekontakter av släta rör mest effektiva. De har en stor längd. Därför skapar de inte en lokal, men en bulkvärmekälla.

I bostadshus används register i toaletter och badrum, där installationen av radiatorer är olönsam på grund av sin komplexa yta.

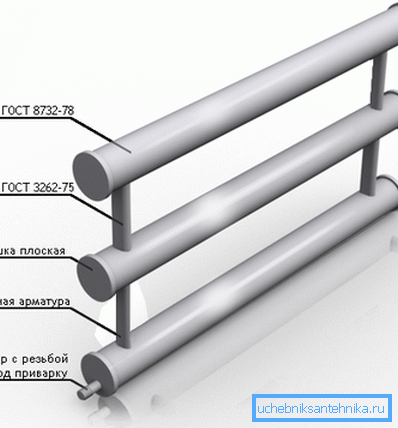

Instrumentegenskaper

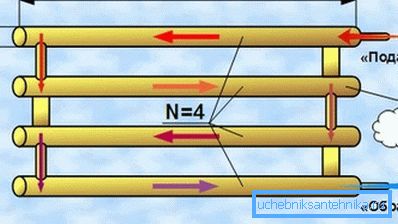

1. Enheten består av flera rör, som är förbundna med broar och ligger mot väggen. (Se även artikeln Så här höjer värmepumpens värmeffekt: funktioner.)
2. Värmebärare - ånga, frostskyddsvatten, vatten, olja, går in i registret från ena sidan och utmatas från den andra.

Var uppmärksam! Mellan elementen borde det finnas luckor lika med deras tvärsnitt + 50 mm. Detta eliminerar deras ömsesidiga bestrålning och värmeöverföringen av registren från släta rör ökar.

1. Diametern hos elementen kan vara från 25 mm till 400.
2. Det maximala tillåtna trycket i enheterna bör vara 1 MPa.
3. Det vanligaste materialet i registren är elektrovalsade rör av kol, rostfritt eller låglegerat stål. Det finns också hemmagjorda apparater av gjutjärnselement.

Var uppmärksam! Aluminiumprodukter har större värmeöverföring än stål. Men de är inte hållbara. Kvaliteten på kylmediet påverkar deras livslängd mycket.

1. Munstyckena på enheten är monterade på tre sätt: gängat, flänsat och svetsat.

Enhetsklassificering

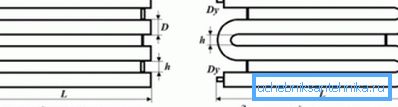

Enheten kan ha två konfigurationer.

1. Sektionsanaloger består av 2/4 element, vars ändar är stängda med pluggar, elliptiska eller platta. Kylmediet strömmar genom röret till ena sidan av sektionen och lämnar den andra. Detta garanterar maximal värmeöverföring. Enheten kan utrustas med en bröstvred och en luftkran är ansluten till den.
2. I serpentine (S-formade) enheter är elementen kopplade med bågar, vars diameter är sektionell. Denna form ger enheten större effektivitet, eftersom området för värmeväxling ökar. Värmaren (den kan användas för ett jämnt styvt PVC-rör) har inte områden med en minskning av diametern, vilket sänker det hydrauliska trycket.

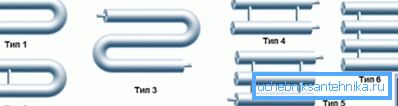

Med design finns 5 typer av enheter:

• tvåstegs P-formad enhet;
• tre-rad S-formad enhet;
• sektionsanalog med hoppare av två eller flera rader;
• tvåstegs U-formad enhet med en bygel;
• dubbellärsnittsanalog med en hoppare.

Registrera värdet

1. Hög värmeöverföring låter dig effektivt värma stora områden med relativt små dimensioner av enheten. (Se även artikeln Anslutning till avlopp: funktioner.)
2. Att bygga och ställa in registret är relativt enkelt.. Ritningen är inte nödvändig för den. För att göra enheten med egna händer är det tillräckligt att ha en svetsmaskin och en slipmaskin med ett skärhjul.
3. Enheten kan klara högt tryck (ca 1 MPa) och är resistent mot sina hopp (hydrauliska stötar).
4. Instruktionen tillåter användning som kylmedel i registren: vatten, olja, frostskydd, ånga.
5. På grund av dess längd värms enheten jämnt i rummet..
6. Prisregister finns tillgängliga, De behöver inte extra utrustning för installation.

Obligatoriska beräkningar

Tryckförlusten genom längden av kylvätskeflödet beror huvudsakligen på rörväggarnas grovhet. Deras yta är alltid annorlunda än absolut slät och har ojämnheter och utskjutningar.

På grundval av detta, vid beräkningen av registret bör det noteras att specialister skiljer mellan hydrauliskt släta och grova rör.

Grova och släta rör

Utsprångets storlek och form är beroende av materialet i produkterna (det smidigaste är HDPE-röret) och dess bearbetningsgrad. Viktiga och driftsförhållanden. I sin kurs kan materialet korrodera, fasta partiklar som finns i kylvätskan, etc. kan sedimentera på rörväggarna.

Väggarna i alla rör är täckta med mikrohöjningar, med en genomsnittlig höjd av grovhetsutsprång. Indikeras det med brevet?

Baserat på hur dimensionerna av grovhetskullar korrelerar med tjockleken hos den laminära filmen (betecknas den?), Är rören (under turbulent rörelse) uppdelade i tre typer.

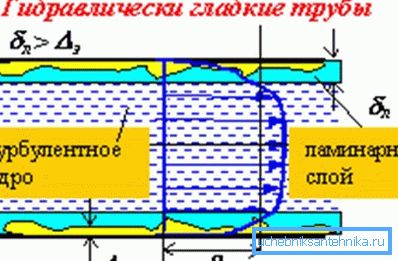

1. Hydrauliskt släta rör är högkvalitativa produkter.. Om höjden på mikrohöjderna är mindre än tjockleken på den laminära filmen påverkar inte ytjämheten på kylmedlets rörelse. Följaktligen är tryckförlusten inte beroende av rörets grovhet. Produktens väggar i detta fall tillhör den hydrauliskt släta.
2. Om höjden på utsprången är större än tjockleken hos den laminära filmen är tryckförlusten beroende av produktens inre lindring.. Sådana rör hör till hydrauliskt grovt.
3. När tuberkullens genomsnittliga höjd är ungefär lika med laminatfilmens tjocklek, hör rörväggarna till övergångskategorin av motstånd.

Tjockleken hos den laminära filmen beräknas med formeln:

??30 • d / Rev?, Där:

• d är rörets innerdiameter;
• Re är Reynolds-talet (genomsnittlig kylvätskeströmhastighet);
• ? - Värdet av koefficienten för hydraulisk resistans.

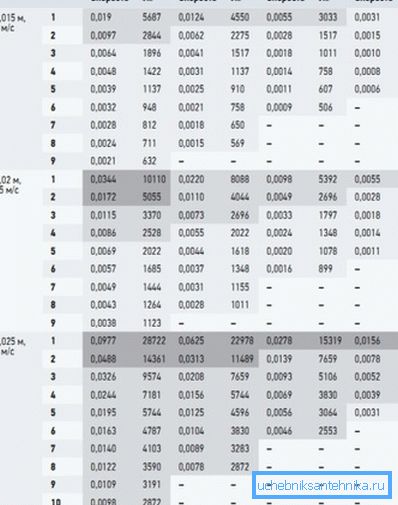

För att beräkna registren för släta rör för uppvärmning kan du använda ungefärlig grovhet av råheten för väggarna. Värden presenteras i tabellen.

En av de lägsta indikatorerna har ett slät PVC-rör - 0,01 / 0,02 mm.

Strömberäkning

Enheten kan tillverkas i hemmet. Före detta är det nödvändigt att beräkna registret från släta rör med hjälp av formeln:

Q = • • dn • l • k • (tg • Till) • (1 ^).

Bokstäverna i det betyder:

• ?= 3,14;
• dn - yttre diameter av rör, i meter;
• l är längden på sektionen eller sektionen, i meter;
• k - värmeöverföringskoefficient (11,63 W / m2 • ° С);
• tg är kylvätskans temperatur;
• till - lufttemperatur i rummet;
• ?av - värmebesparningskoefficienten av det isolerande materialet, när registret har det, är siffran 0,6 / 0,8, om den inte är där är koefficienten noll.

Ta till exempel följande källdata:

• sektionslängd - 5 m;
• rördiameter - 159 mm;
• vattentemperatur - 80 °;
• Temperaturen i rummet är 23 °.

Genom att ersätta siffrorna i formeln erhåller vi totalt 1655 watt. Värdet anger värmekraften hos en horisontell enradig enhet. När det finns flera sektioner, använd en reduktionsfaktor för var och en av dem. Det är 0,9.

slutsats

När du gör registret själv, var noga med att vara uppmärksam på typen av rör för det när det gäller jämnhet. Detta värde kommer att påverka flödesförlusten av kylvätskan, och därmed effektiviteten hos anordningen.

Videon i den här artikeln hjälper dig att förstå ämnet.
