Ray system designfunktioner. varianter med tvångs och

Effektiviteten av uppvärmning hemma beror inte bara på pannan och de utvalda modellerna av radiatorer. Inte mindre viktigt är hur cirkuleringen av kylvätskan mellan dessa enheter är organiserad. Och om tidigare rörledningar med en kopplingsförbindningsmetod användes, används nu radiell distribution av värmesystemet ofta. Även om det är svårare att göra det själv, ger fördelarna och användarvänligheten dig inte besviken i ditt val.

Designfunktioner

Strålningsuppvärmning, till skillnad från tee-aktien, som alla ägarna av stadshus och hus i den gamla byggnaden är bekanta med, innebär att de inte ansluts, men parallellkoppling av batterier till värmepannan.

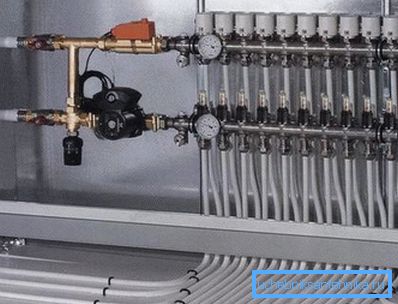

I det här fallet monteras ett speciellt samlingsskåp, där all nödvändig styrutrustning, pumpar, tryckmätare, kranar och så vidare är noggrant installerade.

Skillnaderna mellan de två ovan nämnda installationssystemen är följande:

1. Tee-ledningar kräver ett mycket mindre antal rör sig själva, men när du installerar det måste du använda många tillbehör: te, axlar, kopplingar och så vidare. Detta försvårar installationsproceduren. Dessutom anses en konsekvent metod för uppläggning av värmesystemet anses vara mindre tillförlitlig, eftersom det i detta fall föreligger en stor sannolikhet för fel som leder till tryckutsläpp, bildning av områden med olika vätsketryck osv.

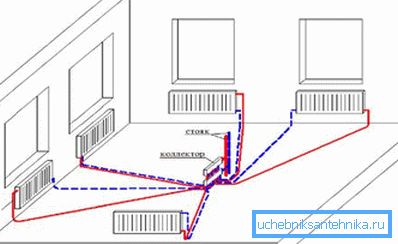

1. Den radiella fördelningen av värme, trots att man behöver köpa ett mycket större antal rör, använder endast två anslutningar för varje radiator: vid samverkan med kollektorn och vid batterimunstycket.

Som ett resultat kan du säkert bygga upp varje "stråle" av värmenätet på golvet, utan rädsla för att det kommer att läcka ut vid något led. Dessutom, om en uppdelning upptäcks kan du enkelt stänga av problemområdet utan att störa kylvätskans cirkulation genom värmeväxlingsutrustning installerad i andra rum.

Det bör noteras att en av de största nackdelarna med radiell uppvärmning är dess pris. Detta gäller särskilt för system som är utrustade med elektrisk utrustning.

Var uppmärksam! Som i fråga om teesystemet, ger det radiella systemet organiseringen av den naturliga (gravitationella) och tvingade (med hjälp av pumpar) kylvätskeströmmen.

Beakta båda typerna mer detaljerat.

Radarkodningstyper

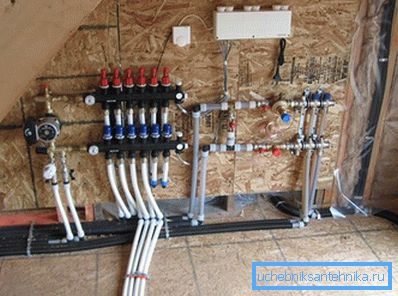

Metod 1. Med tvångsvattencirkulation

Tidigare var den radiella värmekretsen, utrustad med pumpar som pumpar vatten, inte särskilt populär på grund av den höga kostnaden för delar. Men nu har priset på utrustning minskat betydligt, och fler och fler väljer det.

Huvudskillnaden från gravitationssystemet är att vätskan (vatten eller frostskyddsmedel) strömmar från pannan till batterierna och tillbaka, inte på grund av skillnaden mellan temperatur och tryck, men med hjälp av pumpar.

Tack vare detta uppnås följande fördelar:

• Det finns inga restriktioner på geometrin och antalet rum i husbyggnaden.
• Uppvärmning kan monteras i alla delar av lokalerna.
• rör av vilken längd som helst, som ligger utan höjning, kan användas för att ansluta radiatorer och samlare.

Tips! Trots att cirkulationspumpen kan installeras när som helst i systemet, är det lämpligt att göra detta på returröret innan kylvätskan levereras till pannan. Där är vätskans temperatur det lägsta vilket påverkar utrustningens livslängd positivt.

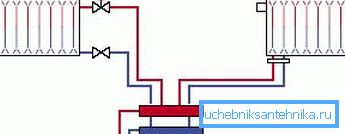

Metod 2. Med naturlig cirkulation av vatten

I detta fall rör sig kylvätskan på grund av tyngdkraften: det uppvärmda vattnet blir mindre tätt och lättare, därför tvingas det ut till systemets övre punkt, varefter det, som det kyler, strömmar det genom kollektorerna och radiatorerna och återgår sedan till värmaren.

Gravitationsstrålvärmesystemet har följande egenskaper:

1. Vid installation krävs en öppen expansionstank som är installerad på högsta punkten. Det kompenserar för termisk expansion av kylvätskan och förhindrar en ökning av det inre trycket i rörledningarna.
2. Strålningsuppvärmningsnät med naturlig cirkulation kräver inte installation av dyr elektrisk utrustning, vilket väsentligt minskar den uppskattade kostnaden för arbete.
3. Naturlig cirkulationsuppvärmning är helt icke-flyktig. Även om du stänger av el, vilket ofta är fallet i förortsområden eller på landsbygden, kommer du inte att lämnas utan värme.

Fördelar och nackdelar med radiella värmesystem

Positiva sidor

Den största fördelen med det radiella systemet - användarvänlighet.

Specialutrustning gör klimatanläggningen så ergonomisk och bekväm som möjligt:

1. Du kan ställa in temperaturen för varje radiator i ditt hem utan att gå från kollektorskåpet.. Dessutom kan du, om nödvändigt, helt stänga av vattentillförseln till något element i systemet utan att det påverkar hela värmenätets prestanda.
2. Varje par rör kopplar uppsamlaren med endast en radiator.. Därför kan du använda rörledningar med liten diameter, som lätt maskeras under golvbeläggningen. Dessutom tillåter den att delvis värma golvyten.

1. Tack vare användningen av specialanordningar (de så kallade hydro shootersna - samlare med stor diameter) är det möjligt att bilda flera uppvärmningszoner i huset med olika värmebärartemperaturer.

I detta fall organiseras en kortslutning mellan tillförsel och returledning. Uppvärmt vatten cirkulerar ständigt i den hydrauliska nålen och dess stängsel kan produceras på olika avstånd (temperaturen beror på den).

Negativa sidor

För fullständighet bör det sägas om nackdelarna med användningen av strålningsvärmesystemet.

Det är på grund av dem, trots alla fördelar, är det inte så vanligt:

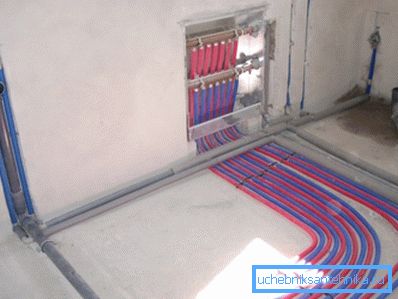

1. Stort ökat flöde av tillförsel- och utloppsrör. Ju större huset och ju mer komplexa rummets geometri, desto mer detaljer kommer att behövas. Dessutom ökar installationens komplexitet, vilket inte kan påverka den beräknade byggkostnaden.

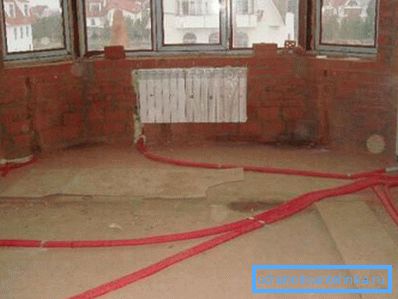

1. Behovet av dold installation. Om det traditionella T-systemet kan monteras längs väggarna, så kan du inte placera ett stort antal rör på så sätt. De måste vara gömda under golvet. Du kan muren i väggar, men i detta fall kommer förbrukningen av material att öka ännu mer.
2. Inga leder. Vid utformning av rörledningar är det absolut nödvändigt att se till att röret under golvet inte innehåller en enda ledning. På denna plats uppstår vindar oftast, och kostnaden för att reparera skadorna kommer att vara långt ifrån låg och mycket mödosam.
3. Om systemdesignen innefattar flera kretsar med olika kylvätsketemperatur, var och en av dem ska vara utrustad med en cirkulationspump.

Installationsfunktioner

Eventuellt strålvärmesystem för hemmet är utformat och installerat individuellt beroende på husets yta, antal rum, det valda kylmediet och radiatorer samt andra förhållanden.

Det finns emellertid en allmänt accepterad instruktion som varje installatör överensstämmer med.

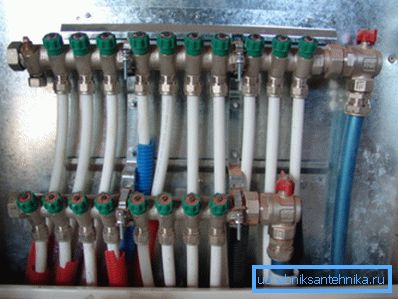

Först och främst bör det noteras att den radiella distributionen av rör aldrig görs i stadslägenheter. Detta beror på att flödet av kylvätska i höghus utförs genom vertikala stigare som förbinder alla lägenheter - från första våningen till sista.

Till följd av att kraftfulla samlare ansluts kommer varmvatten inte att nå de lokaler som ligger ovanför, vilket kommer att leda till att driftnivån för värmenätet bryts. Invånarna kommer att klaga till serviceorganisationen, som förr eller senare kommer att tvinga dig att demontera samlarna och återvända till teeuppvärmningssystemet.

Var uppmärksam! Ovanstående gäller inte fall där en autonom panna används för att värma en lägenhet. Han värmer självständigt kylvätskan, vilket kommer att räcka för att säkerställa behoven hos hemmet, utan att påverka intressen hos grannarna.

När man anordnar radiell uppvärmning i ett privat hus, är det nödvändigt att uppmärksamma sådana nyanser:

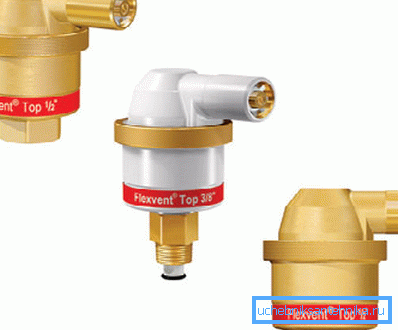

1. På kollektorerna som levererar och släpper ut vatten till batterierna installeras ventilerna nödvändigtvis för att förhindra bildning av luftproppar. Under drift kommer all luft som återstår i systemet att släppas genom dem.

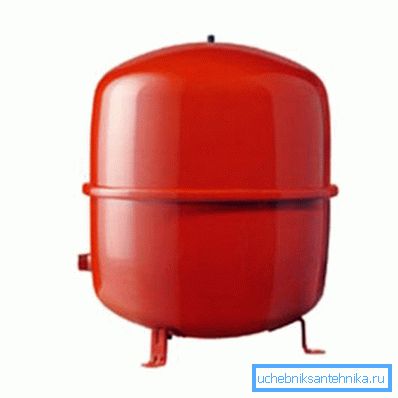

1. Värmekretsen måste vara utrustad med en expansionstank, vars volym är 10% av mängden kylvätska som cirkulerar genom rören. Det är lämpligt att köpa membranbehållare av den slutna typen.
2. Montera tanken helst i rörledningen som förbinder utloppsröret till pannan. Detta beror på det faktum att den hermetiska expansionstanken inte gillar turbulenta vattenflöden, och de förekommer minst ofta på returledningen.

1. I motsats till expansionsbehållaren är installationen av cirkulationspumpar inte så viktig. Men det är också önskvärt att ansluta dem till röret som dränerar det kylda kylmediet. I detta fall kommer utrustningen att fungera mer tid.
2. Under installationen måste man se till att elpumparnas axlar är strikt horisontella. Annars, på grund av störningar, kommer lagren snabbt att misslyckas, och du måste byta eller reparera utrustningen.

slutsats

Trots alla fördelar kan strålningsmetoden för att organisera uppvärmning inte hänföras till budgetbeslut. De erhållna vinsterna är emellertid utan tvekan värda pengarna och ansträngningarna. Det är bara nödvändigt att välja rätt utrustning så att den inte blir "flaskhals" i systemet. Du kan lära dig mer om detta i videon i den här artikeln.
