Radiorns höjd. installation av tekniska ledningar och

Det finns två typer av radiatorer när det gäller installation - golv och vägg. Därför innebär det andra alternativet att en viss monteringshöjd på kylaren från golvet måste observeras, vilket gör det möjligt att ansluta till värmesystemet utan problem.

Det bör omedelbart sägas att om du väntar på tydliga instruktioner om denna parameter, är det förgäves, eftersom de helt enkelt inte existerar, och beror huvudsakligen på installationen av värmekretsen och på höjden på fönsterbrädorna och slutligen på sektionens höjd . Även om det är omöjligt att säga att den här parametern inte gör någon skillnad vad vi föreslår att du nu ska titta på och även titta på videon i den här artikeln.

Installation av tekniska ledningar och utrustning

Rekommendation. När du installerar systemet, om dimensionerna av värmningsradiatorer i höjd och längd gör det möjligt för dem att installeras under fönstren, gör då just det. Batteriet under fönstret skapar en slags termisk gardin, vilket begränsar flödet av kall luft från glaset.

• Så, i vilken höjd från golvet för att installera radiatorer, läggs vid anslutning av värmekretsen, och det beror också på om du har en cirkulationspump inbäddad. Om systemet ska fungera utan kraft, är det helt naturligt att det ska finnas en sluttning genom rören, vilket innebär att du måste lämna utrymme för returrörets lutning, om systemet är tvårör eller matar rör om det är ett rör.
• I "Leningrad" (ett rörsystem för 3-4 radiatorer) sänks batterierna också, eftersom de i sådana fall inte gör en speciell kran för värmaren - kretsen passerar genom dem med bottensidans anslutning.
• Olika system och installation innebär att om du avviker 10-15 cm från golvet, kommer installationshöjden på radiatorer enligt SNiP 3.05.05-84 ("Process Equipment and Pipelines") att vara ganska normalt för alla kretsar. Mer exakt bör själva kretsen monteras så att det är möjligt att följa dessa parametrar.

Vad är konturerna

I stort sett finns det två typer av radiatorkretsar - ett-rör och två-rör, och allting är redan en modifiering av det befintliga systemet, vare sig det är ett blandat värmeelement eller golvvärmare. I något av dessa fall kräver anvisningarna användningen av en eller annan krets, helt enkelt görs olika tillägg där i form av VVS-utrustning i form av trefas- eller fyrvägsventiler och kamrar.

Om ett ettrörsystem används, som i det övre schematiska diagrammet, är hela värmeöverföringsmedlet lutat i ett rör - det lämnar pannan för leverans och det kommer också tillbaka, transporterar det redan kylda vattnet för uppvärmning.

Radiatorer kraschar in i det på vägen, och typen av anslutning här gör absolut ingen skillnad - under pelaren, termiskt eller tvångstryck, vatten, passerar utlopp, går in i dem och passerar genom batteriet, återvänder tillbaka till röret.

Problemet här är att kylvätskan, som har passerat genom uppvärmningsanordningen, redan förlorar sin tidigare temperatur, ju ju längre den går är något avkyld och ju mer apparater i ett sådant system desto kallare kommer de att flytta bort från pannan.

För att kunna avmontera radiatorn under uppvärmningssäsongen, utan att tappa vattnet, installeras en bypass framför den - det här är röret som slår upp systemet och syns tydligt i toppbilden och avstängningsventilerna placeras före själva batteriet.

Förutom hjälp vid demontering bidrar också bypassen delvis till att hålla kylvattnets temperatur, eftersom vattnet som passerar genom det inte faller i radiatorn. Men i höghus är den här enheten ibland används felaktigt - de sätter en kran på den och blockerar den och låter hela flödet genom kylaren, därför kommer de som bor längre att få kallare vatten.

I ett tvårörssystem finns det inga problem med kylning, det existerar existerande, men det beror bara på rörets längd och i allmänhet visar det sig så obetydligt att det inte ens uppmärksammas - i centrala system skyddas linjerna genom värmeisolering och där förlusterna är minimala.

Saken är att det heta kylvätskan strömmar genom röret till alla radiatorer, men det kylda vattnet som passerar genom batteriet kommer inte tillbaka, men släpps ut i returledningen och håller därigenom den ursprungliga temperaturen över hela kretsen, oavsett hur många poäng .

Men det finns ett tillvägagångssätt - priset för installation och drift blir något högre, för det första är det andra röret tillsatt och för det andra är det nödvändigt att värma mer vatten, och enhetens parametrar spelar ingen roll, det kan vara höjden på värmningsradiatorer 250 mm eller 1200 mm ändå.

Obs. Om det finns behov av gemensamt anslutning av radiatorer och golvvärmesystem används ett tvårörssystem, men en trevägs termostatventil installeras framför vattengolvkretsen som omfördelar kylvätskan beroende på temperaturen.

Installationsregler

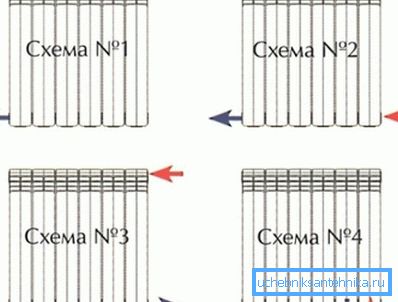

Alla fyra radiatoranslutningssystemen som du ser på den övre bilden är tillämpliga för både enrörs- och tvårörsuppvärmningssystem. Den metod du använder kommer att bero mer på kretsens läge.

I autonoma ettrörsuppvärmningssystem föredras emellertid antingen den nedre eller den nedre sidan, men det här är helt enkelt relaterat till enkel installation och inte mer. Dessutom kan höjden på aluminiumradiatorer (eller från en annan metall) påverka ditt val - som sagt säger allting ner till ergonomi.

Om du väljer värmningsradiatorer med en höjd av 800 mm, då i 99% av fallen kommer de inte att passa in genom fönstret, eftersom du behöver dra sig tillbaka inte bara från golvet utan också från fönsterbrädan, minst 10 cm, därför används sådana värmare oftare som varmt landskap på väggarna.

Därför är den vanligaste höjden av bimetalliska radiatorer av uppvärmning 600 mm. På så sätt kan du hålla avståndet från golvet och till fönsterbrädan, men inget hindrar dig från att använda apparater 400 eller 500 mm höga.

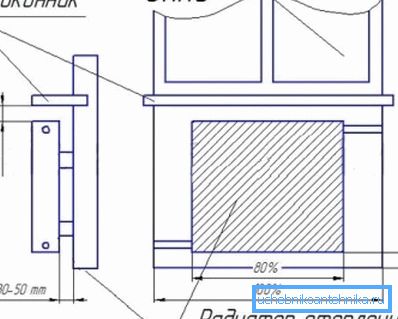

Dessutom måste du installera en värmeanordning under fönstret, inte bara i vilken höjd som ska hänga radiatorer, utan också att dra sig ur väggen så att klyftan är minst? Enhetsdjup - annars kommer värmeöverföringen att underskattas kraftigt.

Och återigen vill jag återvända till höjden. Om du lyckas försöker du klara 12 cm från golvet, men kom ihåg att om det här avståndet är mindre än 10 cm eller mer än 15 cm, då kommer du kraftigt att underskatta effekten av värmeöverföring.

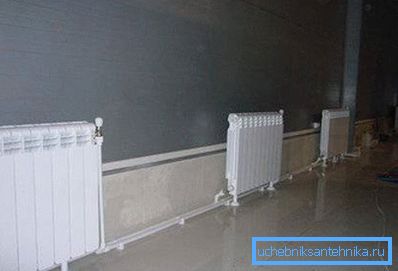

I det fall då installationen inte ligger under fönstren, till exempel golvmontering av enheter, som i toppbildet (här är värmningsradiatorns höjd 400 mm), så ska minst 20 cm avlägsnas från väggen.

slutsats

I de flesta fall försöker man montera uppvärmningsanordningarna under fönstren genom att montera vattenuppvärmning med egna händer. De använder därför den vanligaste höjden - 500-600 mm. Men det betyder inte alls, du måste följa dessa standarder.
