Radiatortyp 22: fördelar och nackdelar, typer och val

17-02-2018

Uppvärmning

Om du undrar vilken typ av radiatorer som ska användas för värmesystemet, måste du välja mellan flera alternativ. I den här översynen kommer vi att överväga en sådan lösning som en radiator av stål typ 22, eftersom den är mycket populär av ett antal skäl, som vi kommer att diskutera nedan. Denna modifiering har flera fördelar, vilket gör den till en av de mest attraktiva för hela sortimentet av stålprodukter.

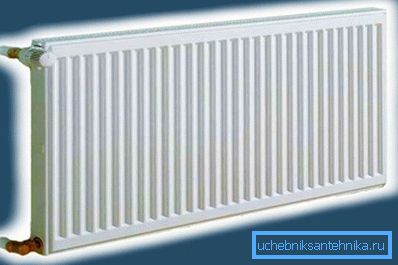

På bilden: Stålpanelens radiator av denna typ finns i en rad olika strukturer.

Fördelar och nackdelar med typen av konstruktioner som behandlas

Till att börja med, låt oss prata om fördelarna med produkter, eftersom det är de som främst uppmärksammas av köpare. De viktigaste fördelarna är följande:

tillförlitlighet	Enkelheten i designen bestämmer dess hållbarhet, det finns inga komplicerade element och komponenter i systemet, tack vare vilket det nästan aldrig misslyckas (räknar inte nödsituationer). Under vissa förutsättningar kan livslängden vara årtionden.
effektivitet	Materialet värmer upp mycket snabbt, accelererar uppvärmningen av rummet, och panelkonstruktionen ger inte bara termisk strålning utan också konvektion, tack vare vilken värmeöverföringen ökar ännu mer. Det alternativ vi överväger ger en mycket god värmekvalitet just på grund av de speciella funktionerna hos enheten.
budget	Priset på produkterna är mycket överkomligt, vilket gör dem överkomliga för ett brett utbud av kunder. Du har råd med produkter av utmärkt stålkvalitet, och det kommer att bli mycket billigare än de lägsta aluminiumskalamatrarna.
Enkel installation	Du kan installera det själv utan några problem. Naturligtvis måste du förstå de tekniska egenskaperna, men det finns inget svårt i det, och efter några viktiga rekommendationer garanterar du ett utmärkt resultat.
överklagande	Utseendet på produkterna är lakoniskt och passar bra in i en mängd interiörer, medan produkterna redan är belagda. Därför behöver du inte måla produkter, vilket också är mycket bekvämt.

Var uppmärksam! Alla ovanstående fördelar är endast relevanta när du har köpt kvalitetsprodukter. Vi rekommenderar att du konsulterar med experter och läser recensioner om specialresurser om produkterna av de varumärken som är representerade i din region.

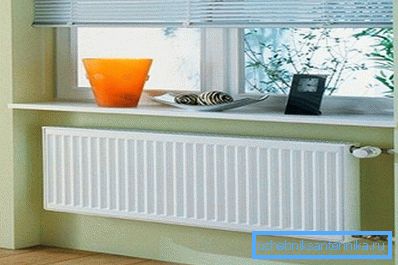

Möjligheten att välja produkter med olika höjder är en annan viktig fördel, så att du kan välja det bästa alternativet för ditt rums dimensioner

Det är omöjligt att inte röra på nackdelarna:

Den största nackdelen är den inre korrosionen av element under perioder då det inte finns någon vätska i systemet. Därför rekommenderas det inte att använda stål för radiatorer i lägenheter där kylmediet dräneras under sommarperioden. Men för privata hus, där det alltid finns en vätska i systemet, spelar denna nackdel ingen roll.
Närvaron av svetsar i konstruktionen gör radiatorerna av stål dåligt resistenta mot vattenhammare. Men detta gäller återigen för centraliserade värmesystem, och i privathemmen spelar det ingen roll, för i dem stiger trycket aldrig högt och medeltal från 1 till 3 Bar.
När det används i rum med hög luftfuktighet på produkterna i budgetsegmentet, kan färgskiktet så småningom avvika, i så fall måste du rengöra ytan och täcka om den med en speciell färg för radiatorer.

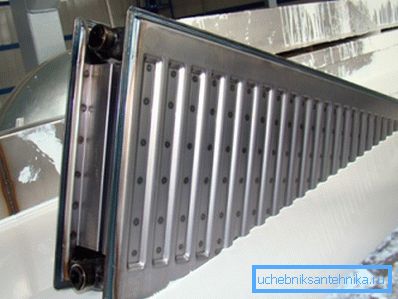

Kvalitetsprodukter är förbehandlade med ett lager av korrosionsskydd, så färgen på dem håller mycket bättre.

Produktfunktionsöversikt

Till att börja med kommer vi att berätta för dig hur lätt det är att förstå markeringarna i stålstrålarna, och sedan kommer vi att överväga typ 22 ståluppvärmningsradiatorer mer detaljerat och utökat.

Typer av produkter

Det finns flera grundläggande alternativ på marknaden, och för att förstå funktionerna hos var och en av dem behöver du inte vara en professionell expert, det räcker att bekanta dig med den här informationen:

Produktens namn anger alltid sin typ, den består av två siffror, och var och en har en viss betydelse.
Det första numret berättar hur många paneler som finns i produkten.
Den andra visar hur många konvektorer som finns i designen.

Nu överväga de vanligaste och populära typerna av produkter:

Typ 10 - Allt är enkelt, enligt märkningen är det tydligt att designen innehåller en panel, och konvektorn är helt frånvarande. Produktens tjocklek är vanligen ca 5 cm.

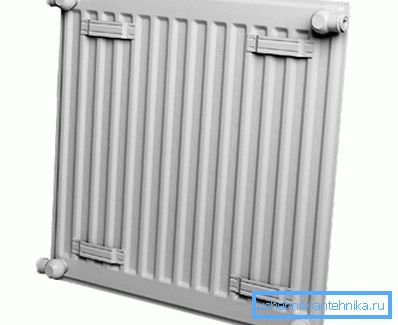

Typ 10 är det enklaste alternativet bland alla möjliga

I typ 11 Det finns redan ett konvektornät, som finns på baksidan av produkten. Designen ger inte gitter och sidoväggar, så fronten är nästan oskiljbar från det första alternativet.
Typ 20 har två paneler utan konvektorer, även för att förbättra utseendet på den övre galleren och sidoväggarna.
Typ 21 nästan samma som ovan beskrivna, med den enda skillnaden att det finns en konvektor på en av panelerna.
Typ 22 kan kallas den mest mångsidiga och populära, den består av två paneler och två konvektorer, vilket garanterar hög effektivitet.
I typ 30 tre paneler monterade i ett enda system.
Typ 33 består av tre paneler och tre konvektorer, det är också effektivt, men används mindre ofta på grund av dess bulkighet.

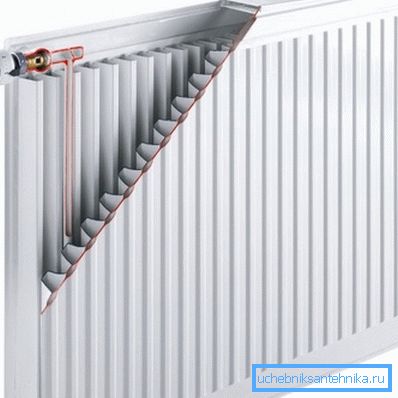

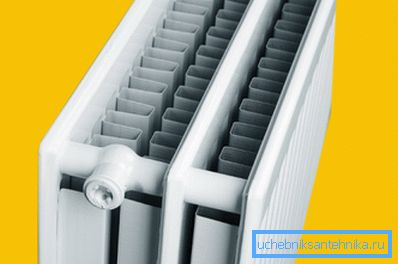

Det ser ut som det här alternativet inifrån

Typ 22

Låt oss sluta på denna variant mer detaljerat, först och främst kommer vi att överväga dess enhet:

Konstruktionen består av två stålplåtar, som är gjorda av stämpling och vidare svetsning av element. Denna process utförs på hög precisionsutrustning, därför uppfyller kvaliteten på arbetet högsta standard.

Med hjälp av punktsvetsning är konvektorgallor böjda från en metallplåt av liten tjocklek svetsad på insidan. Deras närvaro gör det möjligt att effektivt utstråla värme, vilket ökar effektiviteten i strukturen.
På toppen av strukturen finns en gitter som täcker de inre elementen, men förhindrar inte strålning av värme.
Sidofötterna är döva, de stänger också oattraktiva element inuti och tillåter direkt värme strängt uppåt, vilket är särskilt viktigt när radiatorer ligger under fönsterkarmarna.

När det gäller prestanda är de följande:

Trycket i systemet ska vara upp till 6-10 atmosfärer beroende på tillverkaren, det här räcker inte för användning i bostadshus.
Den maximala kylvätsketemperaturen kan vara upp till 120 grader, detta räcker för att fungera i de flesta system.
När det gäller storleken är de ganska olika, eftersom höjden kan variera från 20 till 90 centimeter, och bredden kan vara väldigt annorlunda, vissa alternativ når 3 meter.

Var uppmärksam! Speciellt för användning i trånga utrymmen finns vertikala serier som har större höjd, vilket är mycket praktiskt i vissa fall.

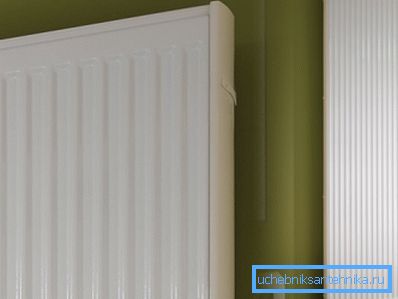

Vertikala alternativ gör att du kan lösa problemet med installationen i ett smalt utrymme

Om du inte vet vilken typ av radiator du vill välja - 11 eller 22, då bör du först och främst beräkna den nödvändiga värmeffekten för att värma rummet och fatta ett beslut baserat på denna information.

Val av ett visst alternativ

Du kan inte gå till affären och köpa den första favoritradioen, för varje rum behöver du en viss mängd värme.

Instruktioner för avvecklingsarbetet enligt följande:

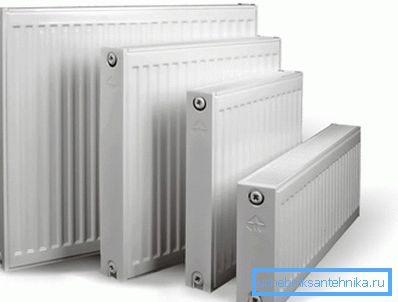

Först överväga var elementen ska installeras och mäta det utrymme du har

Kom ihåg att minsta avståndet från radiatorn till golvet ska vara minst 10 cm, detsamma ska vara från överkanten till fönsterbrädan, avståndet från väggen får inte vara mindre än 5 cm.
På grund av att konvektorerna värmer uppåt, rekommenderas det inte att sätta strukturen under bågen, vilket kommer att minska dess effektivitet avsevärt.
Beräkningen görs enligt följande: Rummets längd, bredd och höjd mäts, varefter de erhållna talen multipliceras tillsammans, och vi får rummets volym i kubikmeter.
Det resulterande värdet multipliceras med 0,41, det vill säga hur mycket ström som ska falla på en kubikmeter luft enligt SNiP-normerna, måste slutresultatet ändras enligt tabellen nedan, så du får den önskade effekten.

Var noga med att redigera indikatorn enligt denna tabell.

slutsats

Användningen av stålkylare av typ 22 är motiverad i privata byggnader, eftersom de motsvarar alla funktioner vid drift i sådana system. Videon i den här artikeln kommer att berätta mer om det här ämnet.
